Presentation Transcript


6074225

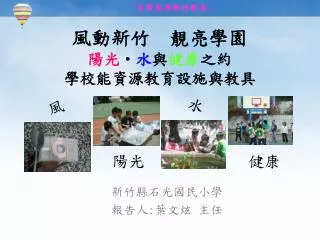

風動新竹 靚亮學園陽光•水與健康之約學校能資源教育設施與教具

新竹縣石光國民小學

報告人:葉文炫 主任

陽光

健康


6074225

地球 人類生存區域


6074225

自製教學媒材

  • 教育性/達成性/安全性/使用性/經濟性=>具體化

    • 想要什麼/做什麼/如何做/

    • 多看/多問/網路上找


6074225

相關教材教具

  • 1.太陽能行動電力.

  • 2.太陽能夜間照明,共2個點6處照明.

  • 3.相關之教學影音.

  • 4.太陽能模型車.

  • 5.太陽能之水循環.

  • 6.太陽能爐.

  • 7.溫度計(600度)

  • 8.節能燈具展示架(含各式常用之傳統燈具(泡)和節能燈具(泡).

  • 9.太陽能及雨水回收和節能燈具說明板.

  • 10.風力發電模組(型).

  • 11.功率計(量耗電等).

  • 12.照度計.

  • 13.三用電錶+測溫.

  • 14.電腦教室冷氣裝電錶.

  • 15.12伏特之水泵浦.

  • 17.腳踏車發電(三組電力分別供電燈、電扇、收音機或蓄電池充電用)

  • 16.各項小家電(請教師或家長協助贊助,家中多餘或故障可送修修復的小家電).

  • (目前收到正常可用的有:微波爐、電磁爐、夾燈、果汁機、吹風機等)


6074225

自製教材教具-知能和資源

  • 創意與素材(創造性)

    • 素材的找尋和運用

    • 學習他人的經驗和擴展與創新

  • 基本相關知識(技術性)

    • 電學:電壓電阻 電流 + 基本電子學

    • 加工與工具操作和使用

  • 協助與資源

    • 生產加工廠商

    • 五金行

    • 水電行

    • 電子材料行

  • 善用網路搜尋和多問


6074225

使用工具一

平口鉗 斜口鉗 尖嘴鉗


6074225

使用工具三

  • 剝線鉗 一字及十字起子


6074225

使用工具三

  • 電工膠帶 束帶 熱熔膠槍及膠條


6074225

儀表類一

  • 數字型照度計 數字型溫度計


6074225

儀表二

  • 數位式電費計(功率計) 數位式定時器


6074225

電表(單一功能型)

直流電流表及電壓表

(另有交流電流表及電壓表)


6074225

三用電表

  • 數位式 指針式


6074225

三用電表使用-依段位讀取

電阻數值

由右至左

不等間距

電壓及電流等數值

由左至右

指針歸零鈕(左側-電壓及電流等)


6074225

三用電表使用-選擇功能段位

電阻段位

電阻歸零鈕

直流-低電位孔-紅

探針孔

紅 +

黑 -

直流電壓

段位

交流電壓

段位

直流電流

段位


6074225

數字型-三用電表

直流電壓測試 DCV

1 將紅色測試棒插入“VΩmA"插座,黑色測試棒插入“COM"插座。

2 旋轉開關轉至DCV 區域。(若不知道待測電壓的約略值,則轉至最高檔,再依實際測量值轉至最佳解析度為止,最大電壓勿超過 DC 600V。)

3 將測試棒與待測線路並聯。

4 從液晶顯示器讀取待測電壓值。

交流電壓測試 ACV

1 將紅色測試棒插入“VΩmA "插座,黑色測試棒插入“COM"插座。

2 旋轉開關轉至ACV 區域。(最大電壓勿超過 AC 600Vrms。)

3 將測試棒與待測線路並聯。

4 從液晶顯示器讀取待測電壓值。


6074225

數字型-三用電表

直流電流測試 DCA

1 將紅色測試棒插入“VΩmA”插座(大於200mA 則插入 10A 插座),黑色測試棒插入“COM"插座。

2 旋轉開關轉至DCA 區域。(若不知道待測電流的約略值,則轉至最高檔,再依實際測量值轉至最佳解析度為止)

3 將測試棒與待測線路串連。

4 從液晶顯示器讀取待測電流值。

電阻測試 OHM

1 將紅色測試棒插入“VΩmA "插座,黑色測試棒插入“COM"插座。

2 旋轉開關轉至OHM(Ω)區域。(若不知道待測電組的約略值,則轉至最高檔,再依實際測量值轉至最佳解析度為止)

3 將測試棒接到待測電阻上。

4 從液晶顯示器讀取待測電阻值。

溫度計 度C

1將感溫線插入TYPE+-,旋轉開關至度C 。


6074225

第一步

  • 只能煮一個蛋-卻是推動能源教育的第一步


6074225

曲面聚焦(不鏽鋼鍋蓋)-熱力十足

角鋼+螺絲

輪子

不鏽鋼鍋蓋


6074225

太陽能爐(鍋)

紙板+鋁薄

雙面膠帶

透明膠帶

小刀或剪刀


6074225

太陽能滷肉和蛋


6074225

太陽能熱水器

  • 汽車散熱器 木箱 噴黑

  • 角鋼架 師生協助 教學應用


6074225

太陽能-水位計

2W-12V太陽能板

LED燈(發光二極體)

試管

電路板

電晶體

電阻

網路線及端子

盒子

烙鐵+焊錫


6074225

太陽能傘

雨傘(16支骨架)

泡麵袋子(銀色)

雙面膠帶

剪刀


6074225

燈具體驗學習架

各式傳統及省電型

燈具及燈管

燈座和燈泡

無熔絲開關

漏電斷路器

電線及開關(座)

角鋼及螺絲

木板及木螺釘

輪子

烙鐵+焊錫

起子 + 及 – 型

尖嘴鉗

剝線鉗

梅花或開口扳手

三用電錶

角鋼剪鉗(五金行-借用)


6074225

安全及便利

  • 用數位式電費計比電壓+電流表更能呈現.

  • 記得要裝無熔絲開關和漏電斷路器以保護師生.


6074225

騎腳踏車運動兼發電

自行設計組裝腳踏車發電三組,供電燈、電扇、電池充電使用

腳踏車

交流發電機 2個12V - 4V , 1個6V (實際可達近50V)

橋式整流子

電容16V-35V

電瓶12V直流

電扇12V直流

鐵架(訂製)

電線

鉗子

直流電錶

熱熔膠(槍)


6074225

古早前的發明,現在的運用

  • 從磨電機到整流穩壓再到風扇和電流表


6074225

風力發電模型

積木

扇葉

磁鐵

漆包線

紅光LED2個

膠帶+吸管

扇葉-造景用的

玩具車之馬達及傳動組

LED-紅光-綠光各一

木板

熱熔膠(槍)


6074225

風力發電中型模型

  • 其實是將直流馬達逆向使用

直流馬達一個

角鋼

風扇扇葉

瓦楞板

汽車煞車燈


6074225

現成的 & 改裝的


12v 110v

行動電力 12V轉110V –防雨水

電腦外殼

桌面

控制器

轉換器

電瓶

直流及交流電錶

開關(座)等

電線

保險絲(座)

壓克力


6074225

太陽能禮盒

太陽能禮盒-可充對電池充電、轉動風扇馬達、點亮燈泡

喜餅禮盒

太陽能板

玩具馬達+扇葉

鱷魚夾

電池座(充電電池)

電燈

雙面膠帶


6074225

太陽能車及飛機模型

太陽能板

太陽能專用馬達

扇葉

瓦楞板

熱熔膠(槍)

膠帶

橡皮擦

套件式太陽能車

美化部分

吸管

紙板

太陽能板之串併聯


6074225

保麗龍船

  • 保麗龍+太陽能板+專用馬達+原子筆心+扇葉

  • 真的可以在水上跑,但小朋友偶而會讓它翻船…


6074225

太陽能光電系統


6074225

小型可看可學可及的太陽能光電


6074225

風光合一發電系統(水平型)

  • 風光合一控制部 系統電力顯示部


6074225

風光合一發電系統(垂直型)

  • 控制器及深循環蓄電池 太陽能控制器


6074225

雨水再利用教學


6074225

雨水再利用教學

  • 屋頂收集面及天溝

雨水

收集

排放 之比較


6074225

雨水再利用教學

  • 收集管線及棚架管線(標示)


6074225

雨水再利用教學

  • 過濾(砂土)及中水排放控制 儲水塔


6074225

雨水再利用教學

  • 實際澆灌及標示說明


6074225

屋頂水塔與管線


6074225

雨水回收操作說明


40w 12v 110v

40w太陽能教學示範說明-12v轉110v


80w 12v

80w太陽能教學示範說明-12v


6074225

學生們的學習和參與

學生

學習與感受


6074225

自製教學媒材的困難點

  • 自製教材及教具部分,即帶有實驗及開發之性質,不保證一定可行,同時要有相當之技術和知識,更常要利用課後或假日時間製作或測試,要配合課程實施就更需要時間及實證和改良,才能完成.

    • 實驗及開發

    • 技術和知識

    • 利用課後或假日時間

    • 需要時間及實證和改良


6074225

太陽能(爐)

  • 底20cm及10cm,高約60cm,調整以0.5-1.5cm
