Presentation Transcript

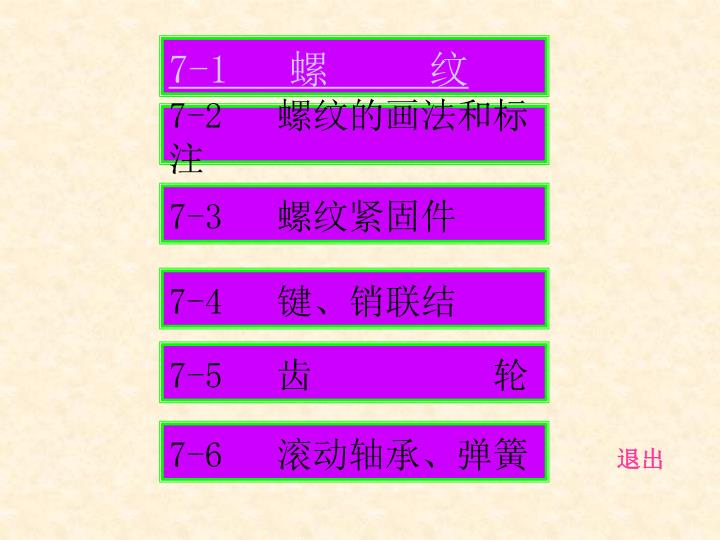

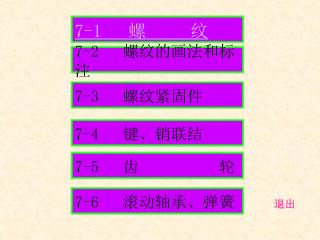

7 1

7-1 螺 纹

7-2 螺纹的画法和标注

7-3 螺纹紧固件

7-4 键、销联结

7-5 齿 轮

7-6 滚动轴承、弹簧

退出


7 1

7-1 螺纹

一、螺纹加工方法

1、 外螺纹加工方法

车削外螺纹:工件绕轴线作等速回转运动,刀具沿轴线作等速移动且切入工件一定深度即能切削出螺纹。

返回本章界面


7 1

2、 内螺纹加工方法

方法1 车削内螺纹:工件绕轴线作等速回转运动,刀具沿轴线作等速移动且切入工件一定深度

方法2 丝锥攻丝:先用钻头钻孔,再用丝锥攻丝,钻孔深度较深于螺纹长度

返回本章界面


7 1

二、螺纹的结构

螺纹的凸起部分称为牙顶,沟槽部分称为牙底。为了螺纹在安装时,防止端部损坏,在螺纹的起始处加工成锥形的倒角或球形的倒圆。在螺纹的结束处有收尾或退刀槽。

返回本章界面


7 1

三、螺纹的结构要素

1、牙型:三角形、梯形、锯齿形和方形等

2、直径:大径、中径和小径

3、线数:单线和多线

4、螺距和导程

5、旋向:左旋和右旋

返回本章界面


7 1

四、螺纹的种类

1. 普通螺纹(M)

普通螺纹是常用的连接螺纹,牙型为三角形,牙型角为60°,螺纹特征代号为M。普通螺纹又分为粗牙和细牙两种,它们的代号相同。一般连接都用粗牙螺纹。当螺纹的大径相同时,细牙螺纹的螺距和牙型高度比粗牙小,因此细牙螺纹适用于薄壁零件的连接。

返回本章界面


2 g r r p r c

2. 英制管螺纹 ( G、R、RP、RC )

管螺纹主要用于连接管子,牙型为三角形,牙型角为55°,管螺纹分两类:

(1)非螺纹密封的管螺纹

螺纹种类为G,其内、外螺纹均为圆柱螺纹,内外螺纹旋合无密封能力,常用于电线管等不需要密封的管路中的连接。

(2)螺纹密封的管螺纹

螺纹种类代号有三种:圆锥外螺纹为R;圆锥内螺纹为RC;圆柱内螺纹为RP。这种螺纹可以是圆锥内螺纹与圆锥外螺纹相连接;也可是圆柱内螺纹和圆锥外螺纹相连接,其内、外螺纹旋合后有密封能力,常用于水管、煤气管、润滑油管等。


7 1

3. 梯形螺纹 ( Tr)

梯形螺纹为常用的传动螺纹,牙型为等腰梯形,牙型角为30°,螺纹种类代号为Tr。


7 1

4、锯齿形螺纹 (S)

锯齿形螺纹是一种受单向力的传动螺纹,牙型为不等腰梯形,一侧边牙型角为30°,另一边牙型角为3°,螺纹种类代号为S。

返回本章界面


7 1

7-2 螺纹的画法和标注

1、外螺纹的画法:

大径粗实线,小径细实线,在投影为圆的视图中表示大径的圆用粗实线画,表示小径的圆用细实线画3/4圈,倒角的圆咳省略不画。一般近似地取小径=0.85大径

返回本章界面


7 1

2.内螺纹的画法

返回本章界面


7 1

3. 内外螺纹连接画法

返回本章界面


7 1

3、螺纹的代号及标注

1)普通螺纹:普通螺纹的牙型代号为“M”,其直径、螺距可查附表得知。

标注格式:M10×1-LH-5g6g-S

M——螺纹代号(普通螺纹)

10——公称直径10mm

1——螺距1mm(细牙螺蚊标螺距,粗牙螺纹不标)

LH——旋向左旋(右旋不标注)

5g——中径公差带代号(5g)

6g——顶径公差带代号(6 g)

S——旋合长度代号(短旋合长度)

返回本章界面


7 1

M10LH-7H-L

M10-5g6g

M10×1.5-g6g

普通螺纹的标注

(1)普通螺纹从大径处引出尺寸线,按标注尺寸的形式进行标; (2)普通螺纹的公称直径为螺纹的大径;粗牙普通螺纹不标注螺距,细牙普通螺纹必须注明螺距;(3)右旋螺纹不标注,左旋螺纹标注代号“LH”;(4)普通螺纹必须标注螺纹的公差带代号,公差等级在前,基本偏差代号在后。中径和顶径的公差带代号不同时,先注中径、后注顶径的;(5)旋合长度是指两个相互旋合的螺纹,沿螺纹轴线方向相互旋合部分的长度。普通螺纹公差带按短(S)、中(N)、长(L)三组旋合长度给出了精密、中等及粗糙三种精度;旋合长度为中等时,可省略旋合长度代号N。


7 1

Tr40×14(P7)LH

s40×7

梯形螺纹与锯齿形螺纹的标注

梯形螺纹与锯齿形螺纹:梯形螺纹的代号为“Tr”,锯齿形螺纹的代号为“S”。标注格式为:

Tr40×14(p7)LH-8e-L

Tr40——梯形螺纹,公称直径40mm

14(p7)——导程14mm螺距mm

LH——左旋

8e——中径公差带代号

L——长旋合长度

如果是单线只标注螺距,右旋不标注,中等旋合长度不标注。


7 1

管螺纹的标注

管螺纹:管螺纹只注牙型符号、尺寸代号和旋向。

标注格式为:

G1(右旋不标注)

G——管螺纹代号

1——尺寸代号1英寸

管螺纹的尺寸代号不是螺纹的大径,而是管子孔径的近似值,管螺纹的大径、小径和螺距查表可知。

返回本章界面


7 1

7-3 螺纹紧固件

一、常用螺纹紧固件


7 1

六角头螺栓一A和B级

GB/T 5782—2000

螺栓GB/T 5782 M12×60

表示A级六角头螺栓,螺纹规格d=M12,公称长度l=60mm

双头螺柱( bm=1.25 d)

GB/T 897—1988

螺柱GB/T 897 M12×50

表示B型双头螺柱,两端均为粗牙普通螺纹,螺纹规格d=M12,公称长度l=50mm

开槽沉头螺钉

GB/T 68—2000

螺钉GB/T 68 Ml0×60

表示开槽沉头螺钉,螺纹规格d=M10,公称长度l=60mm

l型六角螺母—A和B级

GB/T 6170—2000

螺母GB/T 6170 M12

表示A级1型六角螺母,螺纹规格D=M12

平垫圈—A级

GB/T 97.1—1985

垫圈GB/T 97.1 12

表示A级平垫圈,公称尺寸(螺纹规格)d=12mm,性能等级为140HV级

二、螺纹紧固件的标记与图例

返回本章界面


7 1

三、螺栓连接比例画法

单击图片演示动画

返回本章界面


7 1

螺柱连接的装配过程

单击图片演示动画

返回本章界面


7 1

四、双头螺柱的连接简化画法

返回本章界面


7 1

双头螺柱的连接

单击图片演示动画

返回本章界面


7 1

五、螺钉连接画法

单击图片演示动画

返回本章界面


7 1

7-4 键、销联结

一、键的种类

平键

半圆键

钩头楔键

返回本章界面


7 1

普通平键

GB/T 1096-1979

b=18mm,h=11mm,L=100mm的A型普通平键:

键18×100 GB/T 1096-1979

(A型平键可不标出A,B型或C型则必须在规格尺寸前标出B或C)

半圆键

GB/T 1099—1979

b=6mm,h=10mm,dl=25mm,L=24.5mm的半圆键:

键6×25 GB/T 1099一1979

钩头楔键

GB/T 1565一1979

b=18,h=11mm,L=100mm的钩头楔键:

键18×100 GB/T 1565—1979

二 键的标准编号、图例和标记示例

返回本章界面


7 1

三 、键联结的画法

普通平键的两侧面为工作面,因此连接时,平键的两侧面与轴和轮毂键槽侧面之间相互接触,没有间隙,只画一条线。而键与轮毂的键槽顶面之间是非工作面,不接触,应留有间隙,画两条线。

返回本章界面


7 1

键联结装配过程

单击图片演示动画

返回本章界面


7 1

b

t1

h

t

d+t1

d-t

d

b

b

L

d1

h

d+t1

d1

d-t

d

d

四、 半圆键联结的画法

返回本章界面


7 1

五、销联结

1、销的种类与作用

销常用来连接和固定零件,或在装配时起定位作用。

圆柱销

圆锥销

返回本章界面


7 1

圆柱销

GB/T 119.1—2000

公称直径d=10mm,长度l=30mm,材料为35钢,热处理硬度28~38 HRC,表面氧化处理的A型圆柱销:

销 GB/T 119.1 6m10×30

圆锥销

GB/T 117—2000

公称直径d=10mm,公称长度l=60mm,材料为35钢,热处理硬度28-38 HRC,表面氧化处理的A型圆锥销:

销 GB/T 117 10×60

开口销

GB/T 91——2000

公称直径d=mm,长度l=50mm,材料为低碳钢,不经表面处理的开口销;

销 GB/T 91 5×50

2、 销的标准编号、图例和标记示例

返回本章界面


7 1

销的连接的画法

返回本章界面


7 1

开口销的联结画法

返回本章界面


7 1

7-5 齿 轮

一 、 齿轮种类与作用

(1)圆柱齿轮:用于两平行轴之间的传动;

(2)圆锥齿轮:用于两相交轴之间的传动;

(3)蜗轮蜗杆:用于两交叉轴之间的传动。


7 1

一、直齿圆柱齿轮各部分的名称

(1)齿顶圆:da

(2)齿根圆:df

(3)节圆和分度 圆:d

(4)齿高、齿顶 高、齿根高

(5)齿距、齿厚、齿槽宽 (6)模数: p/π=m

(7)压力角:

返回本章界面


7 1

二、 齿轮的结构

轮缘

轮齿

轮毂

键槽

轴孔

幅板

返回本章界面


7 1

三、圆柱齿轮的规定画法

(1)单个圆柱齿轮的画法

返回本章界面


7 1

(2)圆柱齿轮啮合画法

返回本章界面


7 1

(2)圆柱齿轮啮合放大图

返回本章界面


7 1

单击图片演示动画

返回本章界面


7 1

三、圆锥齿轮传动

返回本章界面


7 1

四、蜗杆、蜗轮传动

返回本章界面


7 1

7-6 滚动轴承、弹簧

一、滚动轴承的结构与类型

1.滚动轴承的结构:

滚动轴承一般由外圈、内圈、滚动体及保持架组成。

2.滚动轴承的种类:

(1)按滚动体形状分有球轴承和滚子轴承两大类;

(2)按滚动体的排列形式可分为单列和双列滚动轴承;

(3)按轴承所承受的载荷方向不同可分为向心轴承(主要承受径向载荷),推力轴承(只承受轴向载荷),向心推力轴承(即承受径向载荷,又承受轴向载荷)三种。

返回本章界面


7 1

滚动轴承的类型

返回本章界面


7 1

滚动轴承的结构

返回本章界面


7 1

二、滚动轴承的基本代号

滚动轴承的代号:由七位数字表示,从右到左第一、二位数表示轴承的内径(当代号<04时,00、01、02、03分别表示轴承内径d=10mm,12mm,15mm,17mm当代号>40~99时,数字乘5,即为轴承内径);第三位表示轴承外径系列;第四位数表示轴承类型;第五、六位数表示轴承结构特性;第七位表示轴承宽度系列。

轴承代号举例:

208 表示轴承内径d=8×5=40mm,直径系列“2”轻窄系列,表示类型“0”深沟球轴承。

返回本章界面


7 1

返回本章界面

三、滚动轴承的画法

推力球轴承的

轴承通用画法

深沟球轴承


7 1

7-7 弹簧

常用的螺旋弹簧按其用途可分为压缩弹簧、拉伸弹簧和扭转弹簧。

返回本章界面


7 1

二、圆柱螺旋压缩弹簧的规定画法

(1)在平行螺旋弹簧轴线的视图上,各圈的轮廓线画成直线。

(2)有效圈数在四圈以上的弹簧,可只画出两端的1~2圈(不含支承圈),中间用通过弹簧钢丝中心的点画线连起来。

(3)在图样上当弹簧的旋向不作规定时,螺旋弹簧一律画成右旋。左旋弹簧应加注“左”字。


7 1

圆柱螺旋压缩弹簧的画法

剖视图

返回本章界面


7 1

三、装配图中的弹簧的画法

返回本章界面

(1)螺旋弹簧被剖切时,允许只画簧丝剖面,当簧丝直径等于或小于2mm时,其剖面可全涂黑,或采用示意画法。

(2)弹簧后面被挡住的零件轮廓,按不可见处理不必画出,可见轮廓线只画到弹簧钢丝的剖面轮廓或中心线上。


7 1

圆柱螺旋压缩弹簧的画图步骤

返回本章界面
