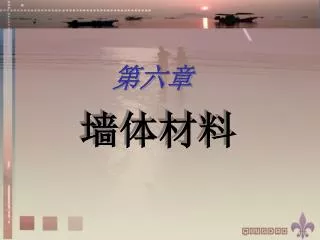

第六章

第六章. 墙体材料. 目录. 基本要求 6.1 简介 6.2 砌墙砖 6.3 墙用砌块. 基本要求. 学时 课时 1 主要内容 : 应用 墙体材料的改革及意义 墙体发展方向 多孔砖、空心砖、混凝土小型砌块的性质及应用 重点 : 多孔砖、空心砖、混凝土小型砌块的性质及应用. Back. §6.1 简介. 墙体在建筑中承重或围护或分隔作用。 墙体及屋面材料对建筑物的功能、自重、成本、工期及建筑能耗等均有着直接的关系。 我国长期以来传统的墙体材料为烧结粘土砖。 粘土砖的尺寸小、自重大、生产能耗高,又需耗用大量耕地粘土。. Back. 简介.

walden
Download Presentation

第六章

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 第六章 墙体材料

  2. 目录 • 基本要求 • 6.1简介 • 6.2砌墙砖 • 6.3墙用砌块

  3. 基本要求 • 学时 • 课时1 • 主要内容: • 应用 • 墙体材料的改革及意义 • 墙体发展方向 • 多孔砖、空心砖、混凝土小型砌块的性质及应用 • 重点: • 多孔砖、空心砖、混凝土小型砌块的性质及应用 Back

  4. §6.1 简介 • 墙体在建筑中承重或围护或分隔作用。 • 墙体及屋面材料对建筑物的功能、自重、成本、工期及建筑能耗等均有着直接的关系。 • 我国长期以来传统的墙体材料为烧结粘土砖。 • 粘土砖的尺寸小、自重大、生产能耗高,又需耗用大量耕地粘土。 Back

  5. 简介 墙体材料的改革 • 随着现代建筑的发展,粘土砖已经不能满足现代工程的需要。 • 而且,也不符合可持续发展的要求。 • 大力发展和使用轻质、高强、大尺寸、耐久、多功能(保温、防水、抗震等)、节土、节能和可工业化生产的新型墙体材料十分重要。

  6. 常用的3类墙体材料: 砌墙砖 砌块 板材 新型墙体材料的特点: 轻质 高强 多功能 低能耗 • 砖 • 砌块 简介 Back

  7. §6.2 砌墙砖 • 简介 • 烧结砖 • 蒸养砖 Back

  8. 砌墙砖 蒸养砖 多空砖和空心砖 分类 • 按照制作工艺,砌墙砖可分为两类:烧结砖和蒸养砖 • 按照成分,可分为三类:粘土砖、粉煤灰砖和煤矸石砖 • 按照有无孔,砌墙砖可分为三类:实心砖、多空砖和空心砖

  9. 烧结砖 烧结普通砖 烧结多空砖 烧结空心砖

  10. 普通烧结砖 由于普通烧结砖的尺寸小、自重大、生产能耗高并且占用大量耕地粘土,因此,目前我国严格限制普通烧结的使用。 • small size • heave weight • energy inefficiency • lots of soil consumption Limit to use

  11. 普通烧结砖 • 技术标准: GB 5101-2003 外观、尺寸、强度、耐风化等 • 强度等级 按平均强度(f均)及标准值(fk)或单块最小值(fmin)划分为五个等级 fk= fave-1.8S • 公式 变形系数 标准差

  12. 烧结砖 烧结砖中烧结多孔砖和烧结空心砖的重量轻,消耗的粘土较少。因此,允许使用。 Fired Porous Brick light- weight Permit to use Fired Hollow Brick Contain less clay

  13. 烧结多空砖 • 以粘土、煤矸石等为主要原料,经焙烧制得 • 孔隙率>15% • 孔多而小 • 孔洞垂直于受压面

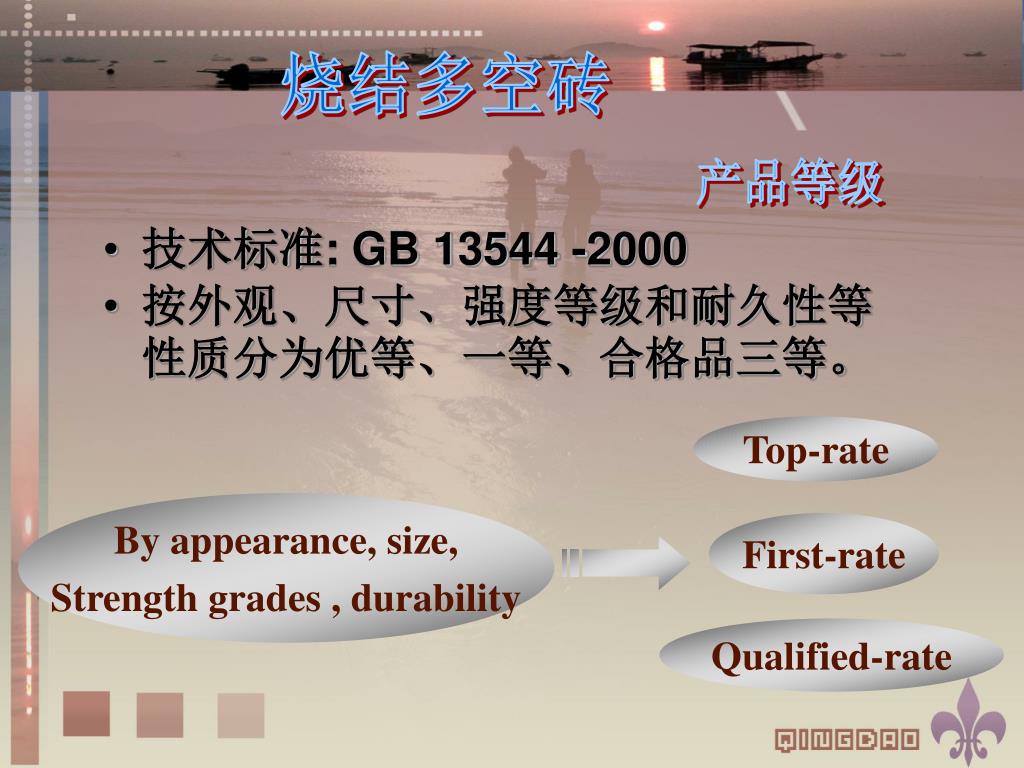

  14. 烧结多空砖 产品等级 • 技术标准: GB 13544 -2000 • 按外观、尺寸、强度等级和耐久性等性质分为优等、一等、合格品三等。 Top-rate By appearance, size, Strength grades , durability First-rate Qualified-rate

  15. 强度等级 按抗压强度、抗折荷重分为: 30,25,20,15,10及7.5六个等级。

  16. 表6.2.1 烧结多空砖的强度等级 应用:烧结多孔砖可应用于砌筑六层以下承重墙。

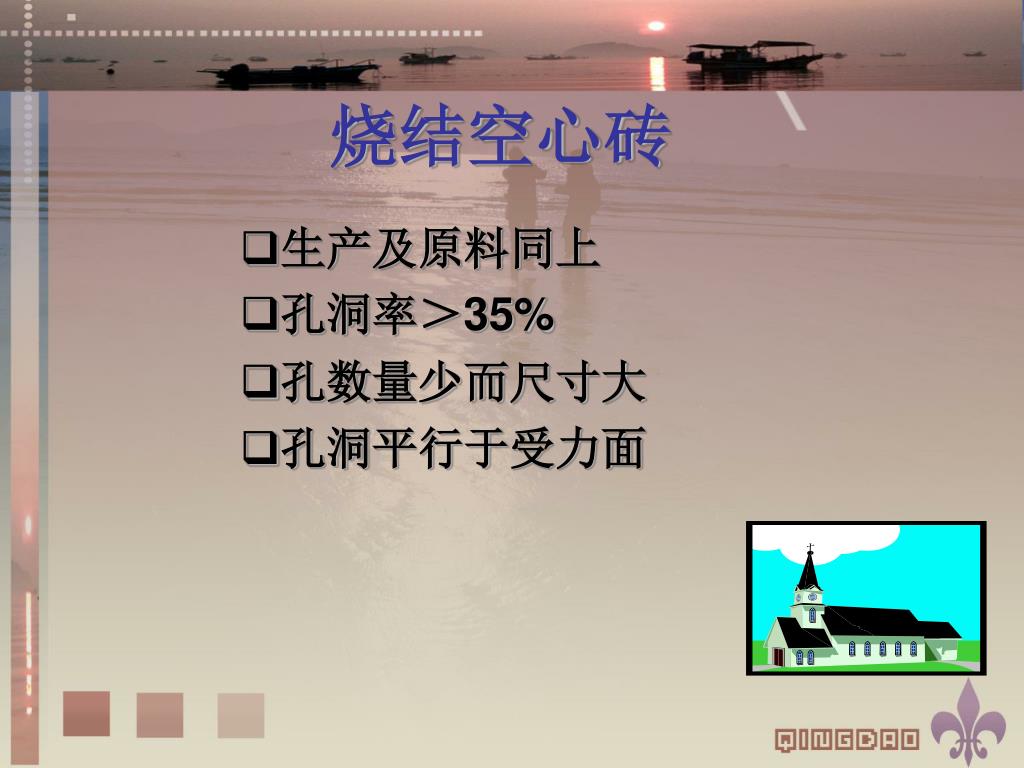

  17. 烧结空心砖 • 生产及原料同上 • 孔洞率>35% • 孔数量少而尺寸大 • 孔洞平行于受力面

  18. 图 6-3 烧结空心砖 1—顶面;2-大面;3-条面 ;4-肋 ;5-凹线槽 ;6-外壁 ; l—长度;b—宽度;d—高度

  19. 密度等级 • 技术标准: GB13545-2003 • 按照表观密度可分为: • 800, 900 和 1100

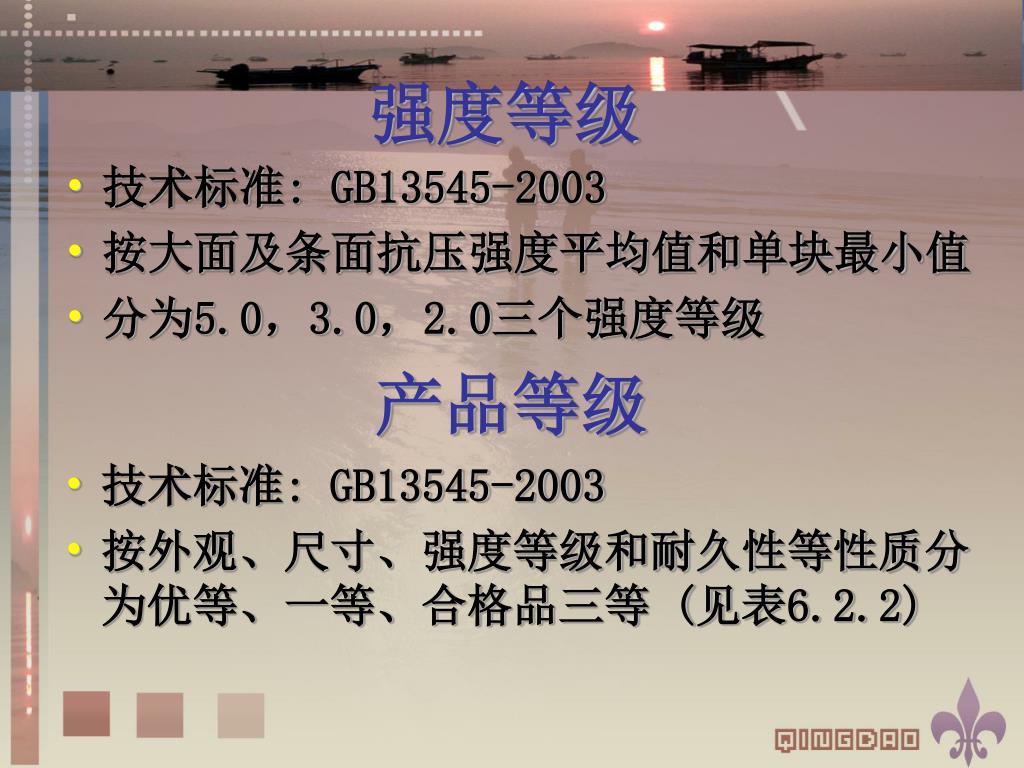

  20. 强度等级 • 技术标准: GB13545-2003 • 按大面及条面抗压强度平均值和单块最小值 • 分为5.0,3.0,2.0三个强度等级 产品等级 • 技术标准: GB13545-2003 • 按外观、尺寸、强度等级和耐久性等性质分为优等、一等、合格品三等 (见表6.2.2)

  21. 表6.2.2 烧结空心砖的强度等级

  22. 多空砖和空心砖 应用 Applications 烧结空心砖可用于非承重墙,如: • 多层结构内隔墙 • 框架结构的填充墙等 Back

  23. 蒸养砖 蒸养砖以石灰和含硅材料(砂、粉煤灰、煤矸石等)为主要原料,加水拌合成型,经养护(蒸汽养护,蒸压养护)制成。 Production Cured Stirred in Water Lime, Material Included Si Back

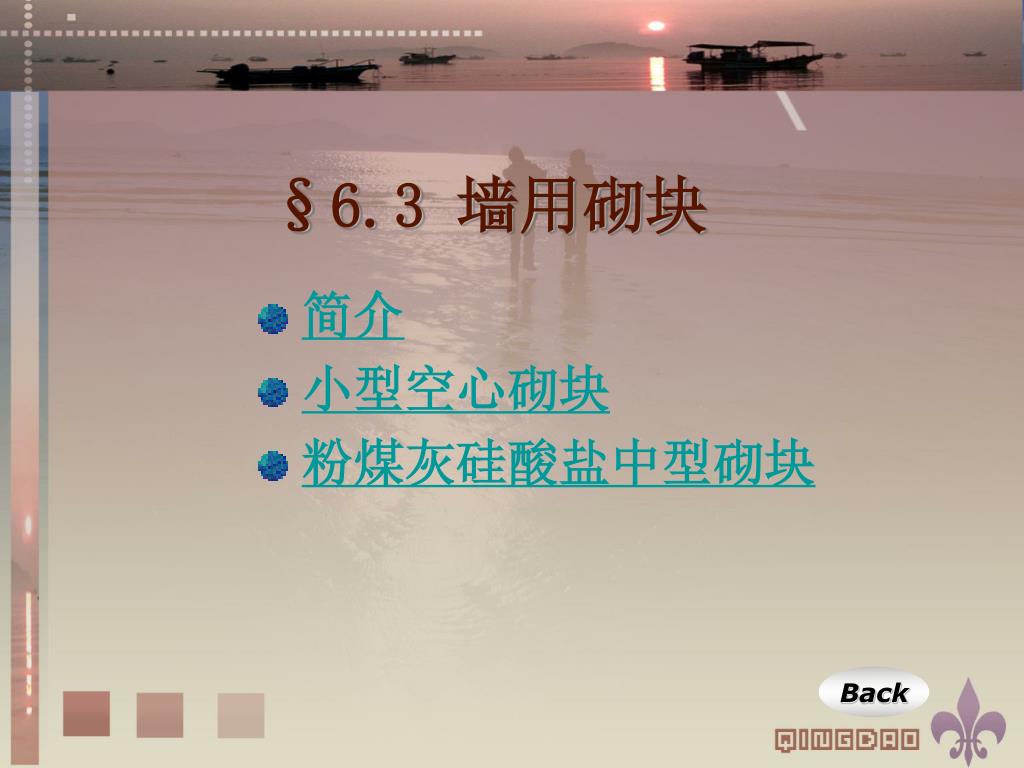

  24. §6.3 墙用砌块 • 简介 • 小型空心砌块 • 粉煤灰硅酸盐中型砌块 Back

  25. 墙用砌块 简介: • 砌块是发展的新型材料。 • 砌块尺寸比转大,施工方便,能有效提高劳动生产率,还可改善墙体功能。 • 砌块是用于砌筑的人造块材,外形多为直角六面体,也有各种异形的。 • 砌块系列中主要规格的长宽高有一项以上分别大于365mm、240mm或115mm。 • 但高度不大于长度或宽度的六倍,长度不超过高度的三倍。

  26. 简介 砌块可分为以下动画中的三种类型:

  27. 简介 分类: 按照空隙率可分为:空心砌块和实心砌块。 The voidage is 30-50% Hollow Block by voidage Solid Block

  28. Cement Concrete Block Fly Ash Concrete Block Plaster Block by raw material and craftwork Porous Block Sintered Block 简介 分类: 按其所用原料及工艺分为:水泥混凝土砌块、粉煤灰混凝土砌块、石膏砌块、多空砌块和烧结砌块。

  29. Small-size Hollow Block Fly Ash and Silicate Medium-size Block 简介 the typical ones 本节主要介绍小型空心砌块以及粉煤灰硅酸盐中型砌块。 Back

  30. 小型空心砌块 • 生产 • 分类及等级 • 强度等级 • 其他性质 • 应用

  31. 小型空心砌块 • 生产: 混凝土小型空心砌块是由水泥、粗骨料加水搅拌,经装模、振动(或加压震动或冲压)成型,并经养护而成。 • 分类: 混凝土小型空心砌块分为承重砌块和非承重砌块两类。 按其外观质量分为一等品和二等品两个产品等级。

  32. 强度等级 • 根据“混凝土小型空心砌块”(GB8329-1997)中的规定: • 按砌块的抗压强度分为Mu20.0、Mu15.0|、Mu10.0、Mu7.5、Mu5.0、Mu3.5六个等级(见表6.3.1)。 • 砌块的抗压强度是用砌块受压面的毛面积除以破坏荷载求得的。 Strength grades of the block

  33. 表6.3.1 混凝土小型砌块的抗压强度

  34. 吸水率 软化系数 干缩性 导热系数 其他性质

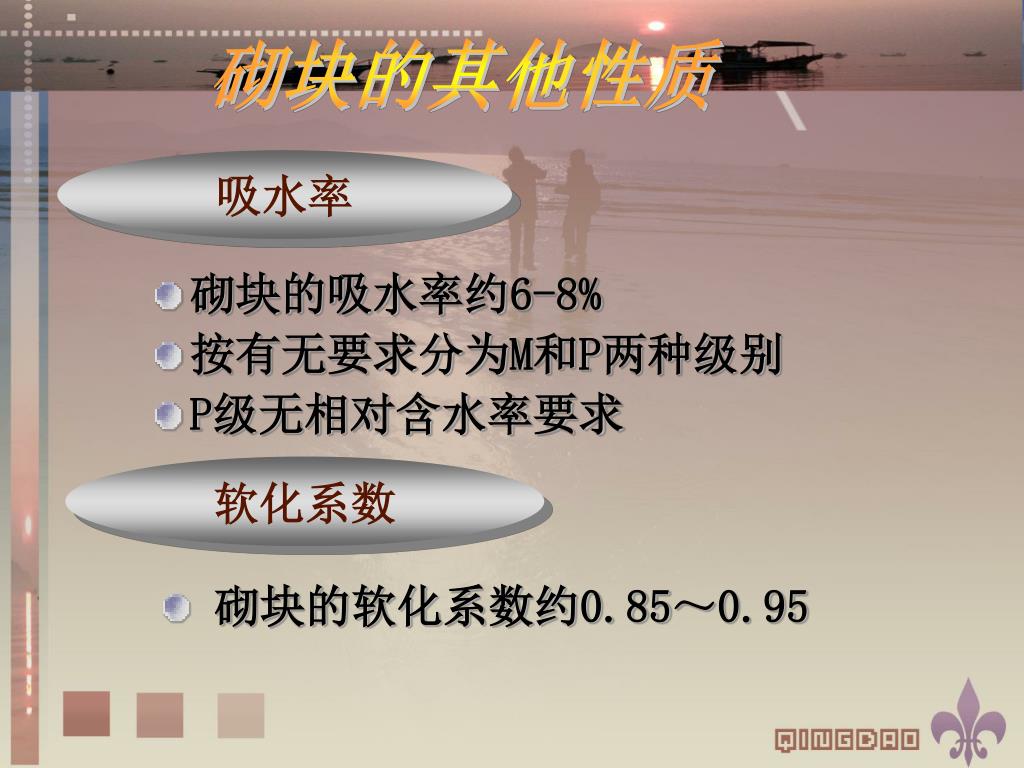

  35. 砌块的其他性质 吸水率 砌块的吸水率约6-8% 按有无要求分为M和P两种级别 P级无相对含水率要求 软化系数 砌块的软化系数约0.85~0.95

  36. 砌块的其他性质 导热系数 导热系数随混凝土材料有孔型和空心率的有同而有差异。普通水泥混凝土小型空心砌块,空心率为50%的其导热系数约为0.26W/m·K。 干缩性 干燥条件下,砌块的收缩容易引起墙体开裂。 普通混凝土砌块的干缩率为0.235-0.427mm/m。 对于承重墙和外墙的砌块干缩率要求小于0.05%,非承重墙或内墙的砌块小于0.06%。

  37. 砌块的应用 • 混凝土小型空心砌块可用于低层和中层建筑的内、外墙。 • 使用砌块作墙体材料时,应严格遵照有关部门所颁布的设计规范与施工规程。 • 承重墙不得用砌块和砖混合砌筑。 Back

  38. 粉煤灰硅酸盐中型砌块 粉煤灰硅酸盐中型砌块简称粉煤灰砌块。 它是以粉煤灰、石灰、石膏和骨料等为原料,经加水拌和、振动成型、蒸汽养护而制成的密实砌块。 根煤灰砌块原材料之间的相互作用及蒸养后所形成的主要水化产物等与粉煤灰蒸养砖相似。

  39. 粉煤灰硅酸盐中型砌块 主规格外形尺寸 880mm×380mm×240mm 880mm×430mm×240mm 主要技术指标 • 按照 JC238-91 • 砌块的强度等级按其立方体试件的抗压强度分为10和13两个等级。 • 砌块按其外观质量、尺寸偏差和干缩性能分为一等品(B)和合格品(C)两个产品等级。

  40. 主要技术指标 • 表观密度随所用骨料而变,当用炉渣为骨料时,其表观密度为1300~1550Kg/m³,导热系数为0.45~0.582W/m·K。干缩值:一等品≤0.75mm/m,合格品≤0.90mm/m,比水泥混凝土砌块大,弹性模量低于同强度的水泥混凝土制品。 • 粉煤灰砌块的立方体抗压强度、碳化后强度、抗动性能和密度,见表6.3.2。

  41. 表6.3.2 粉煤灰砌块的立方体抗压强度、碳化后强度、抗动性能和密度

  42. 应用 • 粉煤灰硅酸盐砌块可用于一般工业和民用建筑的墙体和基础。但不宜用于有酸性介质侵蚀的建筑部位,也不宜用于经常处于高温影响下的建筑物,如铸铁和炼钢车间、锅炉房等的承重结构部位。 • 粉煤灰砌块的墙体内外表面宜作粉刷或其他饰面,以改善隔热、吸声性能,并防止外墙渗漏,提高耐久性。
