I. Dụng cụ, vật liệu và thiết bị

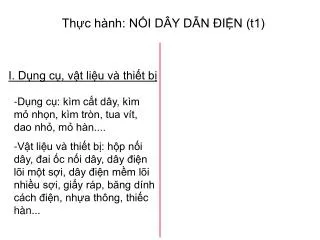

1. Thực hành: NỐI DÂY DẪN ĐIỆN (t1) I. Dụng cụ, vật liệu và thiết bị • Dụng cụ: kìm cắt dây, kìm mỏ nhọn, kìm tròn, tua vít, dao nhỏ, mỏ hàn.... • Vật liệu và thiết bị: hộp nối dây, đai ốc nối dây, dây điện lõi một sợi, dây điện mềm lõi nhiều sợi, giấy ráp, băng dính cách điện, nhựa thông, thiếc hàn...

2. Thực hành: NỐI DÂY DẪN ĐIỆN (t1) Hãy kể tên các loại mối nối dây dẫn điện? I. Dụng cụ, vật liệu và thiết bị II. Nội dụng và trình tự thực hành 1. Một số kiến thức bổ trợ Mối nối thẳng a. Các loại mối nối. Mối nối phấn nhánh (nối rẽ) Mối nối dùng phụ kiện (hộp nối)

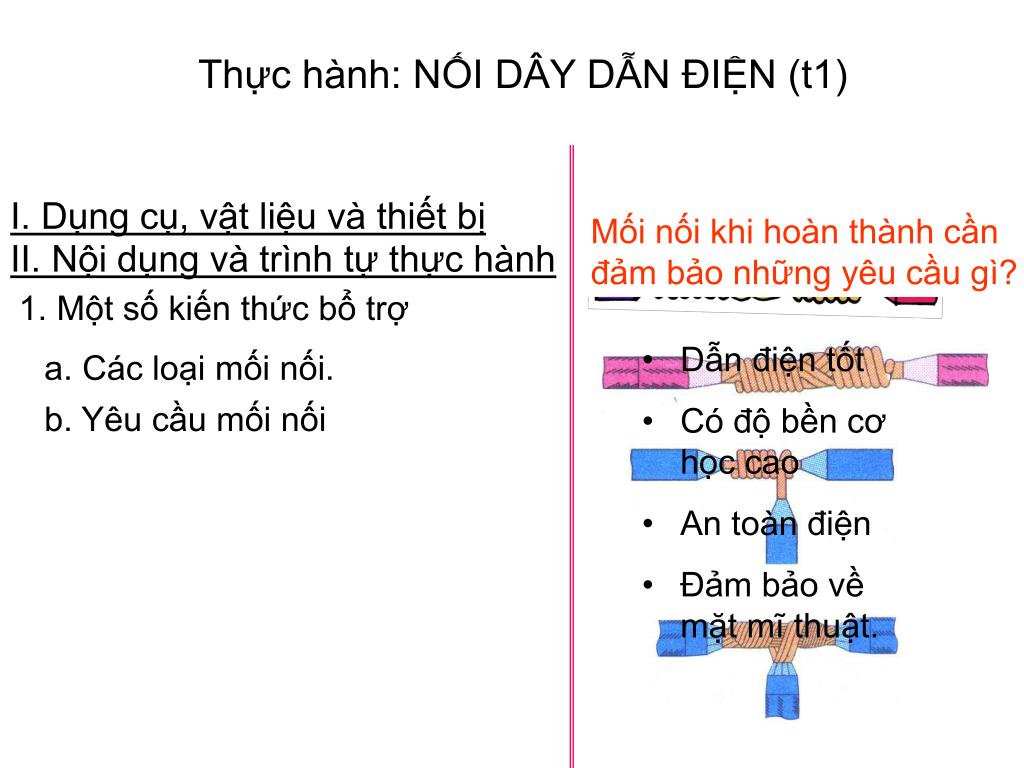

3. Thực hành: NỐI DÂY DẪN ĐIỆN (t1) I. Dụng cụ, vật liệu và thiết bị Mối nối khi hoàn thành cần đảm bảo những yêu cầu gì? II. Nội dụng và trình tự thực hành 1. Một số kiến thức bổ trợ • Dẫn điện tốt • Có độ bền cơ học cao • An toàn điện • Đảm bảo về mặt mĩ thuật. a. Các loại mối nối. b. Yêu cầu mối nối

4. Thực hành: NỐI DÂY DẪN ĐIỆN (t1) I. Dụng cụ, vật liệu và thiết bị II. Nội dụng và trình tự thực hành 1. Một số kiến thức bổ trợ 2. Quy trình chung nối dây dẫn điện Bóc vỏ cách điện Làm sạch lõi Nối dây Kiểm tra mối nối Hàn mối nối Cách điện mối nối

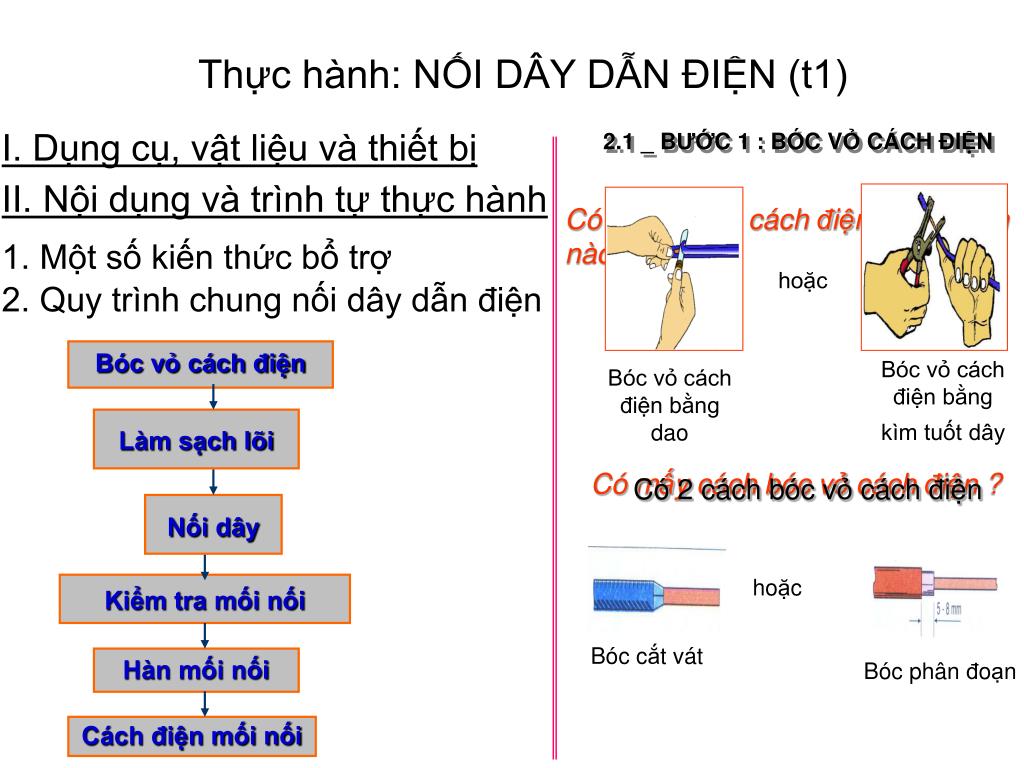

5. Thực hành: NỐI DÂY DẪN ĐIỆN (t1) I. Dụng cụ, vật liệu và thiết bị 2.1 _ BƯỚC 1 : BÓC VỎ CÁCH ĐIỆN II. Nội dụng và trình tự thực hành Có thể bóc vỏ cách điện bằng cách nào? 1. Một số kiến thức bổ trợ hoặc 2. Quy trình chung nối dây dẫn điện Bóc vỏ cách điện Bóc vỏ cách điện bằng kìm tuốt dây Bóc vỏ cách điện bằng dao Làm sạch lõi Có mấy cách bóc vỏ cách điện ? Có 2 cách bóc vỏ cách điện Nối dây hoặc Kiểm tra mối nối Bóc cắt vát Bóc phân đoạn Hàn mối nối Cách điện mối nối

6. Thực hành: NỐI DÂY DẪN ĐIỆN (t1) I. Dụng cụ, vật liệu và thiết bị 2.2 _ BƯỚC 2 : LÀM SẠCH LÕI II. Nội dụng và trình tự thực hành 1. Một số kiến thức bổ trợ Tại sao phải làm sạch lõi ? Ta có thể làm sạch lõi bằng dụng cụ gì ? 2. Quy trình chung nối dây dẫn điện Bóc vỏ cách điện Làm sạch lõi Nối dây Làm sạch lõi bằng giấy ráp ( giấy nhám ) Kiểm tra mối nối Để mối nối tiếp xúc tốt, tăng tính dẫn điện . Hàn mối nối Cách điện mối nối

7. Thực hành: NỐI DÂY DẪN ĐIỆN (t1) 2.3 _ BƯỚC 3 : NỐI DÂY I. Dụng cụ, vật liệu và thiết bị II. Nội dụng và trình tự thực hành a. Nối dây dẫn theo đường thẳng ( nối nối tiếp ) _ Dây dẫn lõi 1 sợi 1. Một số kiến thức bổ trợ Quan sát hình, em hãy cho biết trình tự thực hiện nối dây dẫn lõi một sợi ? 2. Quy trình chung nối dây dẫn điện Dựa vào các yêu cầu mối nối, em hãy cho biết mối nối nào đạt yêu cầu? Bóc vỏ cách điện Làm sạch lõi Nối dây Kiểm tra mối nối • Uốn gập lõi . • Vặn xoắn • Kiểm tra mối nối Hàn mối nối Cách điện mối nối

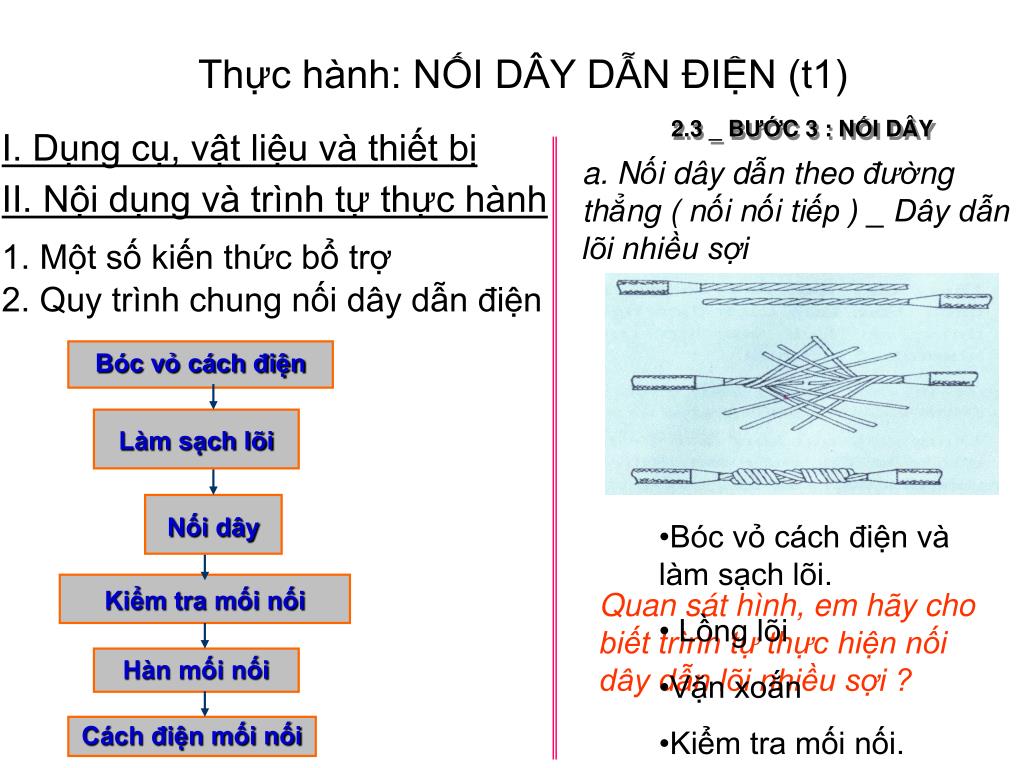

8. Thực hành: NỐI DÂY DẪN ĐIỆN (t1) 2.3 _ BƯỚC 3 : NỐI DÂY I. Dụng cụ, vật liệu và thiết bị a. Nối dây dẫn theo đường thẳng ( nối nối tiếp ) _ Dây dẫn lõi nhiều sợi II. Nội dụng và trình tự thực hành 1. Một số kiến thức bổ trợ 2. Quy trình chung nối dây dẫn điện Bóc vỏ cách điện Làm sạch lõi Nối dây • Bóc vỏ cách điện và làm sạch lõi. • Lồng lõi • Vặn xoắn • Kiểm tra mối nối. Kiểm tra mối nối Quan sát hình, em hãy cho biết trình tự thực hiện nối dây dẫn lõi nhiều sợi ? Hàn mối nối Cách điện mối nối

9. Thực hành: NỐI DÂY DẪN ĐIỆN (t1) I. Dụng cụ, vật liệu và thiết bị 2.3 _ BƯỚC 3 : NỐI DÂY II. Nội dụng và trình tự thực hành b. Nối rẻ ( nối phân nhánh ) Dây dẫn lõi 1 vànhiềusợi 1. Một số kiến thức bổ trợ 2. Quy trình chung nối dây dẫn điện Bóc vỏ cách điện Làm sạch lõi Nối dây • Bóc vỏ cách điện và làm sạch lõi . • Lồng lõi . • Vặn xoắn . • Kiểm tra mối nối . • Uốn gập lõi . • Vặn xoắn • Kiểm tra mối nối Kiểm tra mối nối Quan sát hình, em hãy cho biết trình tự thực hiện nối dây dẫn lõi nhiều sợi ? Quan sát hình, em hãy cho biết trình tự thực hiện nối dây dẫn lõi một sợi ? Dựa vào các yêu cầu mối nối, em hãy cho biết mối nối nào đạt yêu cầu ? Hàn mối nối Cách điện mối nối

10. Thực hành: NỐI DÂY DẪN ĐIỆN (t1) I. Dụng cụ, vật liệu và thiết bị 2.3 _ BƯỚC 3 : NỐI DÂY c. Nối dây dùng phụ kiện Nối bằng vít II. Nội dụng và trình tự thực hành 1. Một số kiến thức bổ trợ Trình tự thực hiện nối dây dẫn bằng vít 2. Quy trình chung nối dây dẫn điện Bóc vỏ cách điện • Làm đầu nối Làm sạch lõi • Nối dây Làm khuyên kín Làm khuyên hở Nối dây Kiểm tra mối nối Hàn mối nối Cách điện mối nối

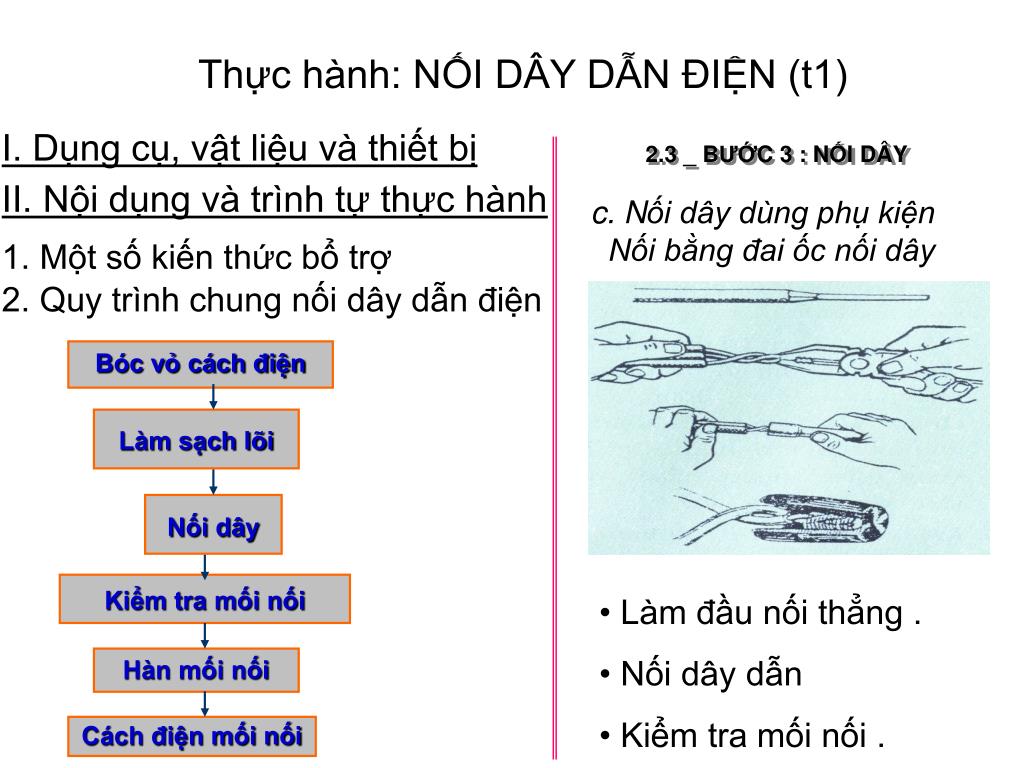

11. Thực hành: NỐI DÂY DẪN ĐIỆN (t1) I. Dụng cụ, vật liệu và thiết bị 2.3 _ BƯỚC 3 : NỐI DÂY II. Nội dụng và trình tự thực hành c. Nối dây dùng phụ kiện Nối bằng đai ốc nối dây 1. Một số kiến thức bổ trợ 2. Quy trình chung nối dây dẫn điện Bóc vỏ cách điện Làm sạch lõi Nối dây Kiểm tra mối nối • Làm đầu nối thẳng . • Nối dây dẫn • Kiểm tra mối nối . Quan sát hình, em hãy cho biết trình tự thực hiện nối bằng đai ốc nối dây ? Hàn mối nối Cách điện mối nối

12. Thực hành: NỐI DÂY DẪN ĐIỆN (t1) I. Dụng cụ, vật liệu và thiết bị 2.4 _ BƯỚC 4 : CÁCH ĐIỆN MỐI NỐI II. Nội dụng và trình tự thực hành Cách điện mối nối bằng cách quấn băng cách điện 1. Một số kiến thức bổ trợ 2. Quy trình chung nối dây dẫn điện • Nối dây dẫn theo đường thẳng Bóc vỏ cách điện Làm sạch lõi Nối dây • Nối rẻ Kiểm tra mối nối Cách điện mối nối

13. Thực hành: NỐI DÂY DẪN ĐIỆN (t1) I. Dụng cụ, vật liệu và thiết bị Em hãy cho biết mối nối nào đúng yêu cầu kỹ thuật ? II. Nội dụng và trình tự thực hành III. Củng cố A Nối dây dẫn điện được thực hiện theo quy trình : _ Bước 1 : Bóc vỏ cách điện _ Bước 2 : Làm sạch lõi _ Bước 3 : Nối dây _ Bước 4: Kiểm tra mối nối _ Bước 5 : Cách điện mối nối . B C D E
