Specialmaskiner

Specialmaskiner. = maskiner byggda speciellt för en viss produkt. Bearbetning med många verktyg samtidigt =>hög produktionstakt. Välfärdens arbetshästar. Hög automatiseringsgrad Hög produktionstakt Dimensionering för uppgiften Ofta enkel teknik.

vlora
Download Presentation

Specialmaskiner

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

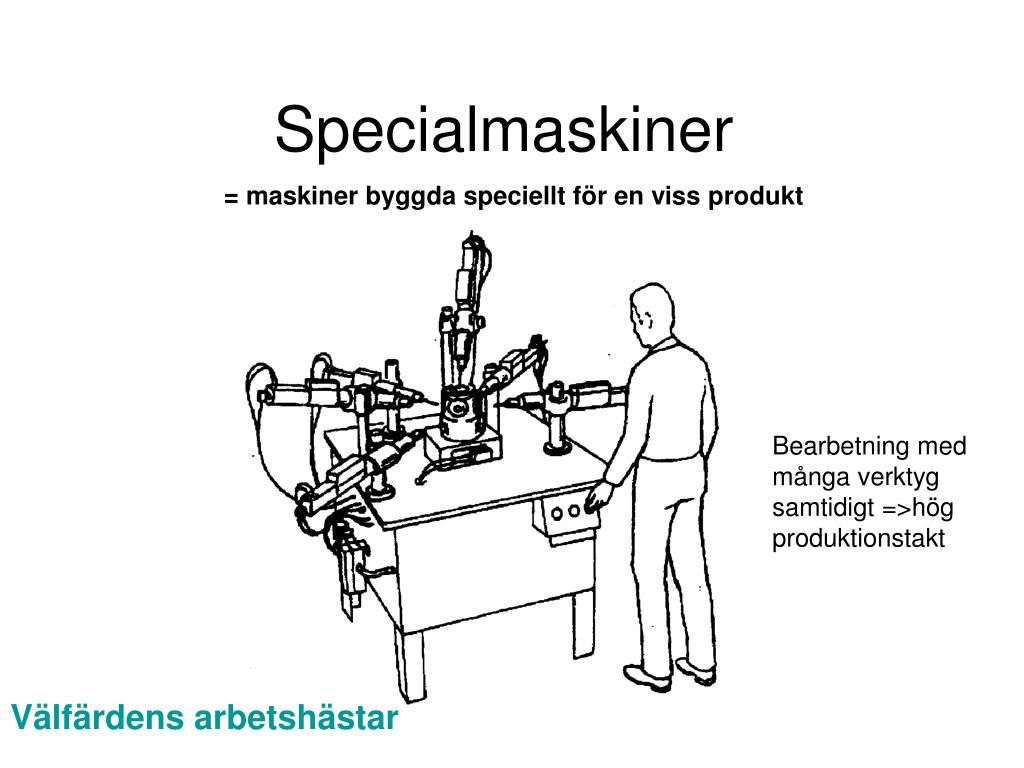

  1. Specialmaskiner = maskiner byggda speciellt för en viss produkt Bearbetning med många verktyg samtidigt =>hög produktionstakt Välfärdens arbetshästar

  2. Hög automatiseringsgrad • Hög produktionstakt • Dimensionering för uppgiften • Ofta enkel teknik Sammanbyggnad => färdigtillverkning i sammanhängande följd

  3. Exempel på produkter

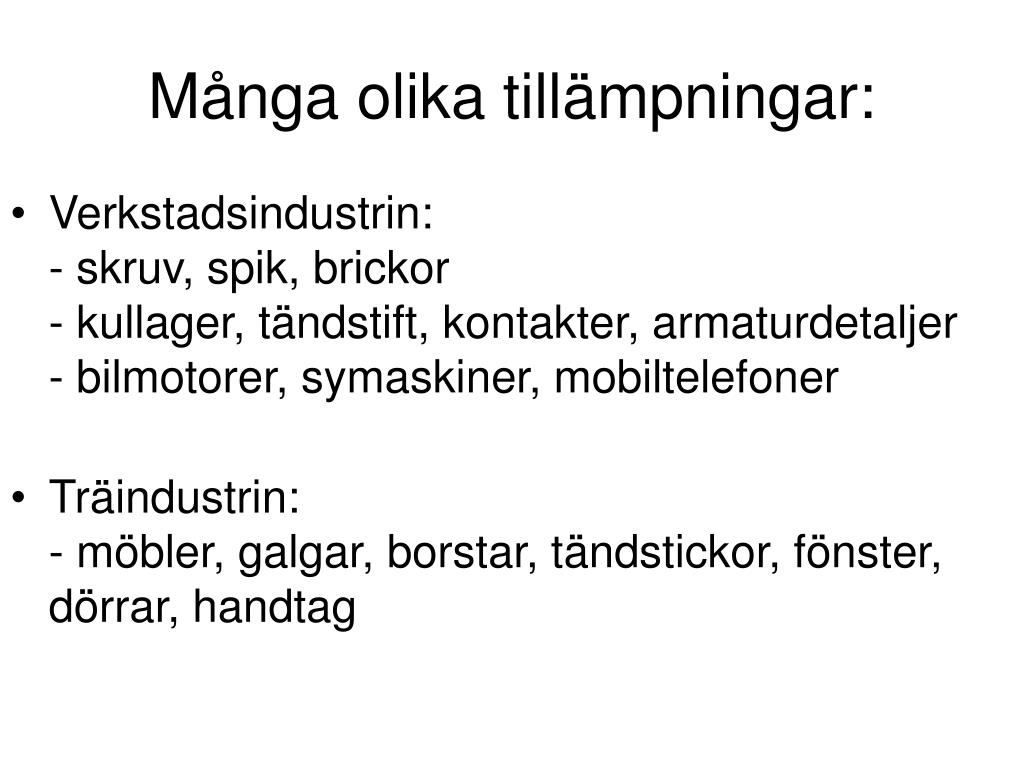

  4. Många olika tillämpningar: • Verkstadsindustrin:- skruv, spik, brickor- kullager, tändstift, kontakter, armaturdetaljer- bilmotorer, symaskiner, mobiltelefoner • Träindustrin:- möbler, galgar, borstar, tändstickor, fönster, dörrar, handtag

  5. Livsmedelsindustrin:- konserver, drycker, charkuterier, bröd • Läkemedelsindustrin:- tabletter, bandage, kosmetika • Tjänster- varuförsäljning, växling av pengar, analyser av prov

  6. Uppdelning av uppgifter inom verkstadsproduktion • Bearbetning/detaljtillverkning • Montering • Kontroll • Paketering Ofta vill man uppnå färdigtillverkning direkt (Komplettmaskin)

  7. Fördelar: • Hög produktionstakt • Hög automatiseringsgrad • Måttlig kostnad • Dimensionerad efter produktens behov • Ofta hög driftssäkerhet • Överlägsen produktionsekonomi vid stora serier

  8. Nackdelar • Lång ledtid att bygga • Kräver stora antal (många produkter per år i flera år) • Svårt att ändra konstruktionen • Ibland misslyckade teknikval

  9. Enstationsautomater

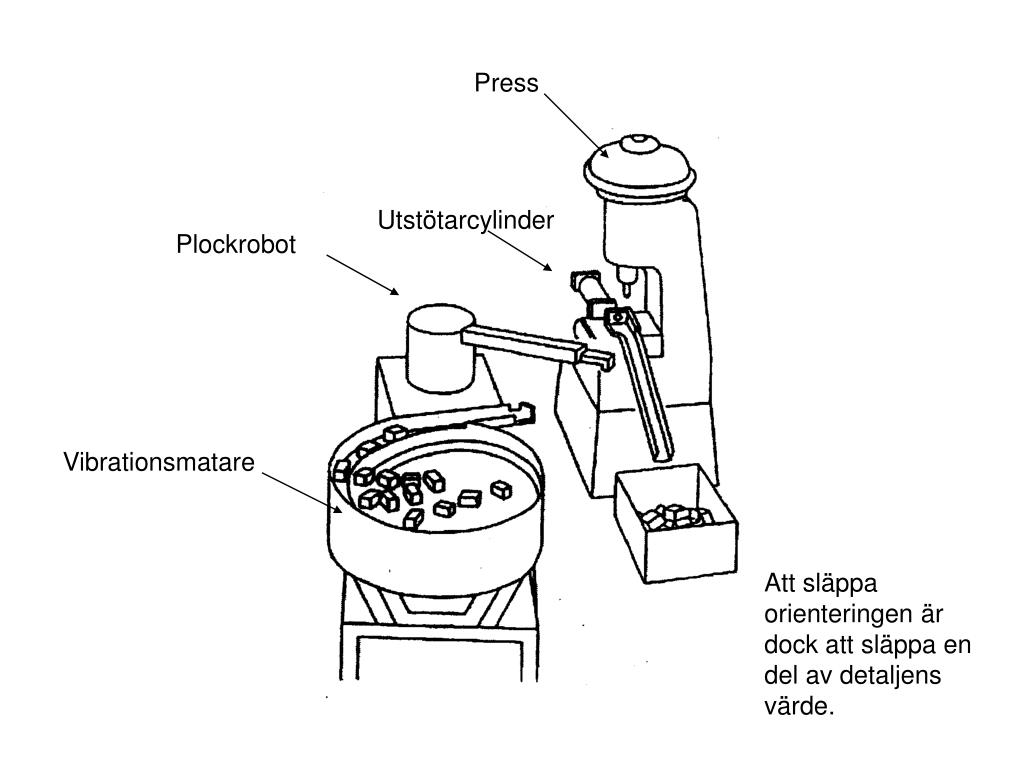

  10. Press Utstötarcylinder Plockrobot Vibrationsmatare Att släppa orienteringen är dock att släppa en del av detaljens värde.

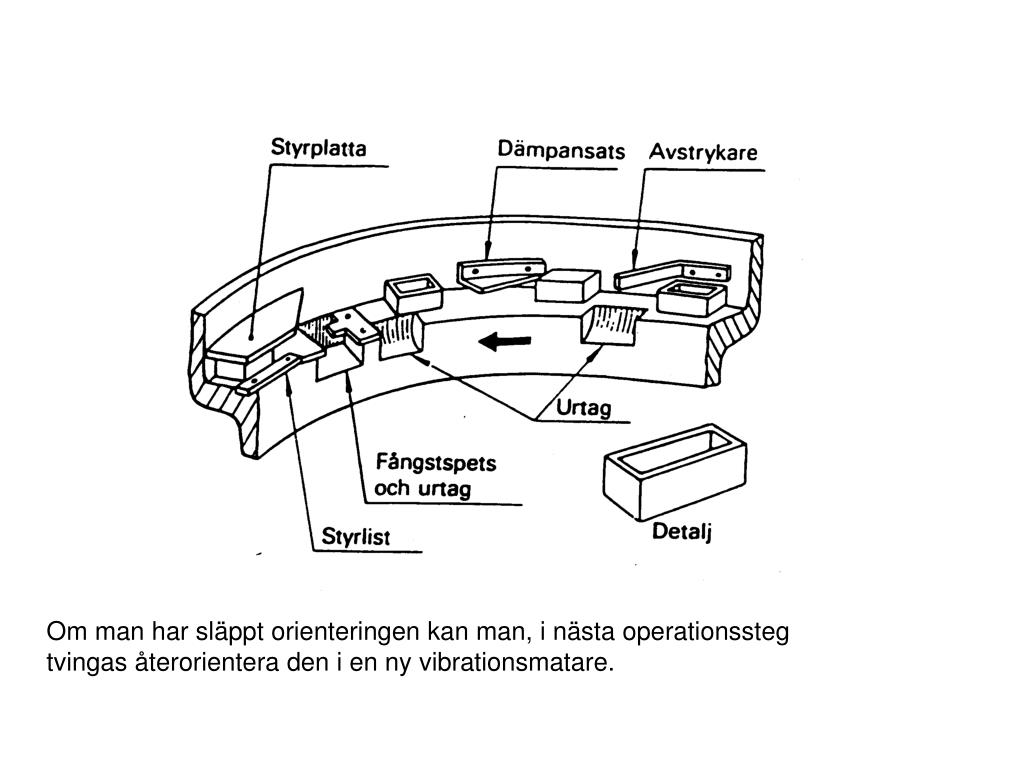

  11. Om man har släppt orienteringen kan man, i nästa operationssteg tvingas återorientera den i en ny vibrationsmatare.

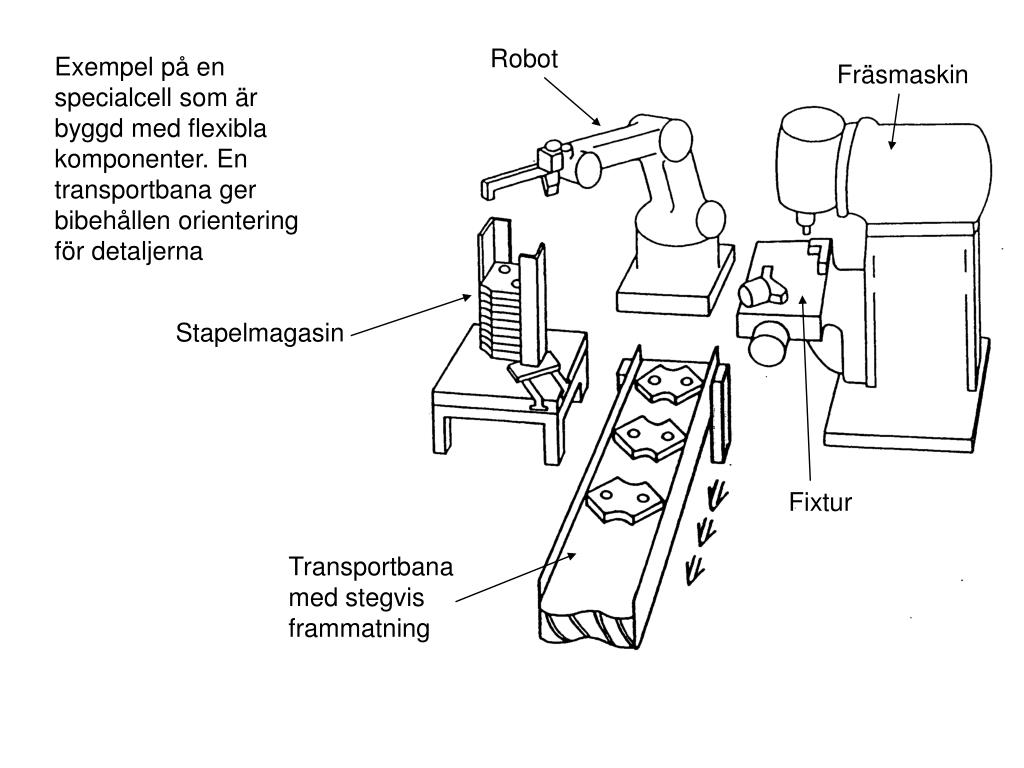

  12. Robot Exempel på en specialcell som är byggd med flexibla komponenter. En transportbana ger bibehållen orientering för detaljerna Fräsmaskin Stapelmagasin Fixtur Transportbana med stegvis frammatning

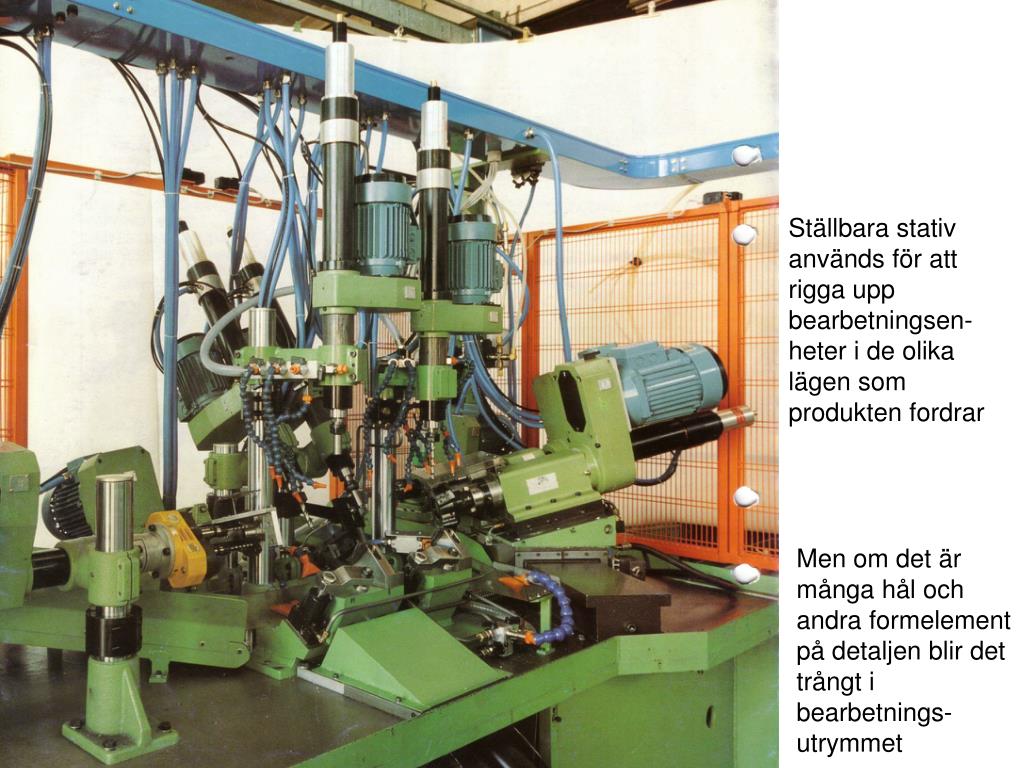

  13. Ställbara stativ används för att rigga upp bearbetningsen-heter i de olika lägen som produkten fordrar Men om det är många hål och andra formelement på detaljen blir det trångt i bearbetnings-utrymmet

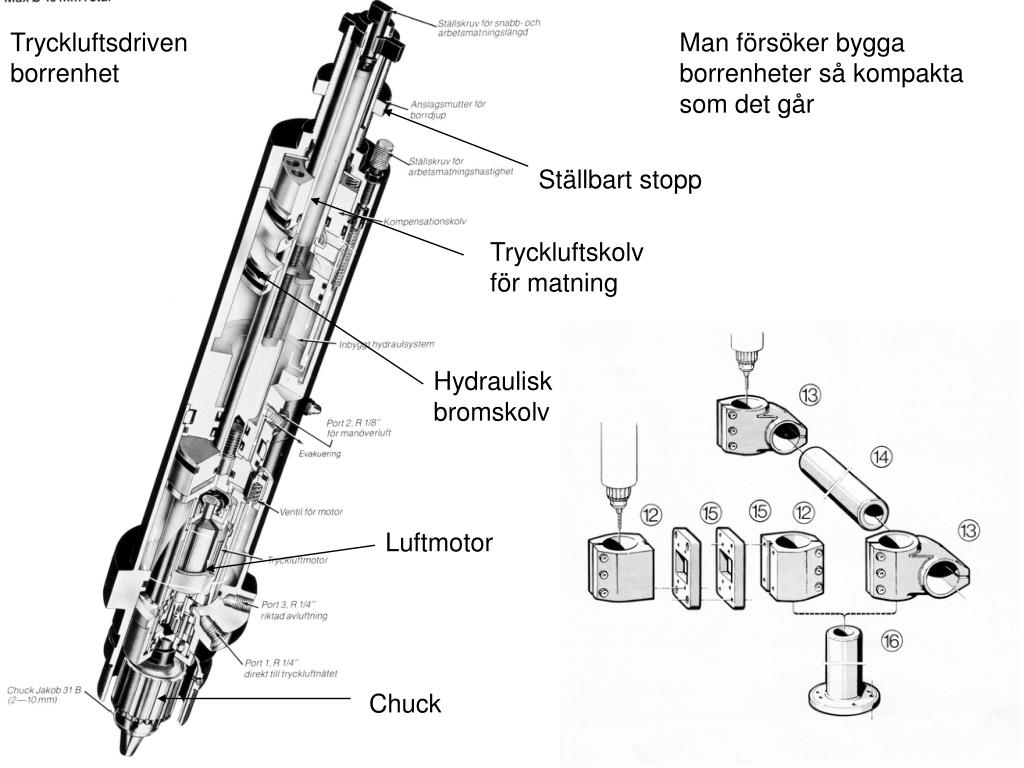

  14. Tryckluftsdriven borrenhet Man försöker bygga borrenheter så kompakta som det går Ställbart stopp Tryckluftskolv för matning Hydraulisk bromskolv Luftmotor Chuck

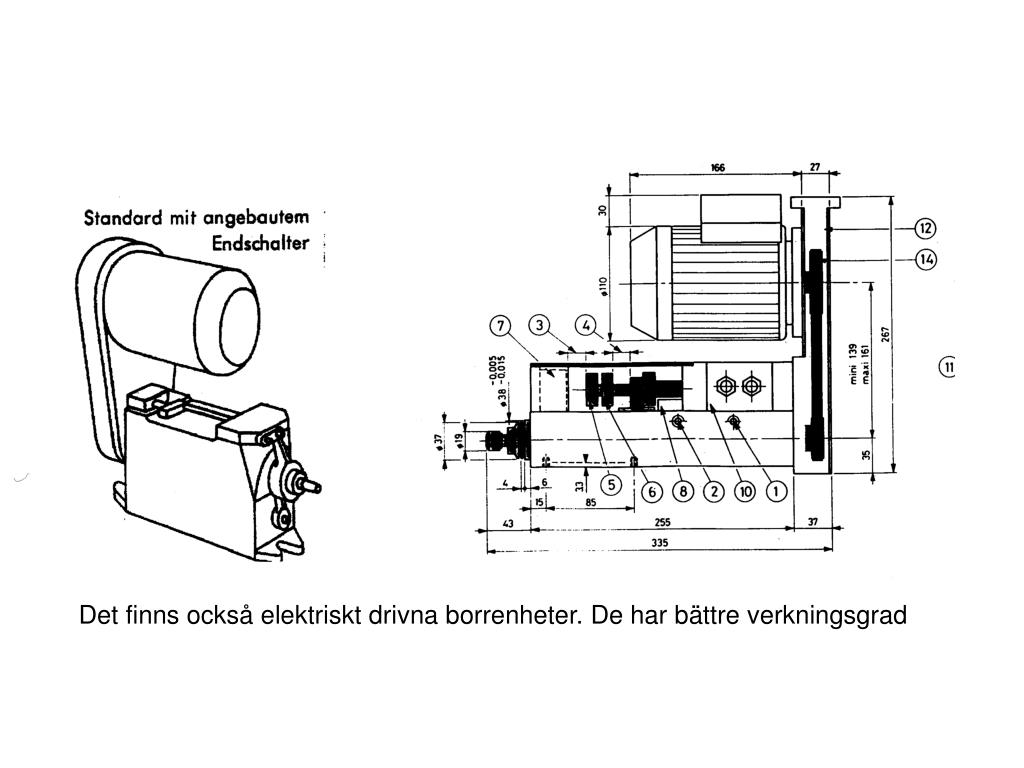

  15. Det finns också elektriskt drivna borrenheter. De har bättre verkningsgrad

  16. Elektrohydraulisk borrenhet

  17. Det finns många dimensioner och typer av maskinenheter Borr- gäng- och fräsenheter Skruvdragare Elektriska tolkar för hålmätning

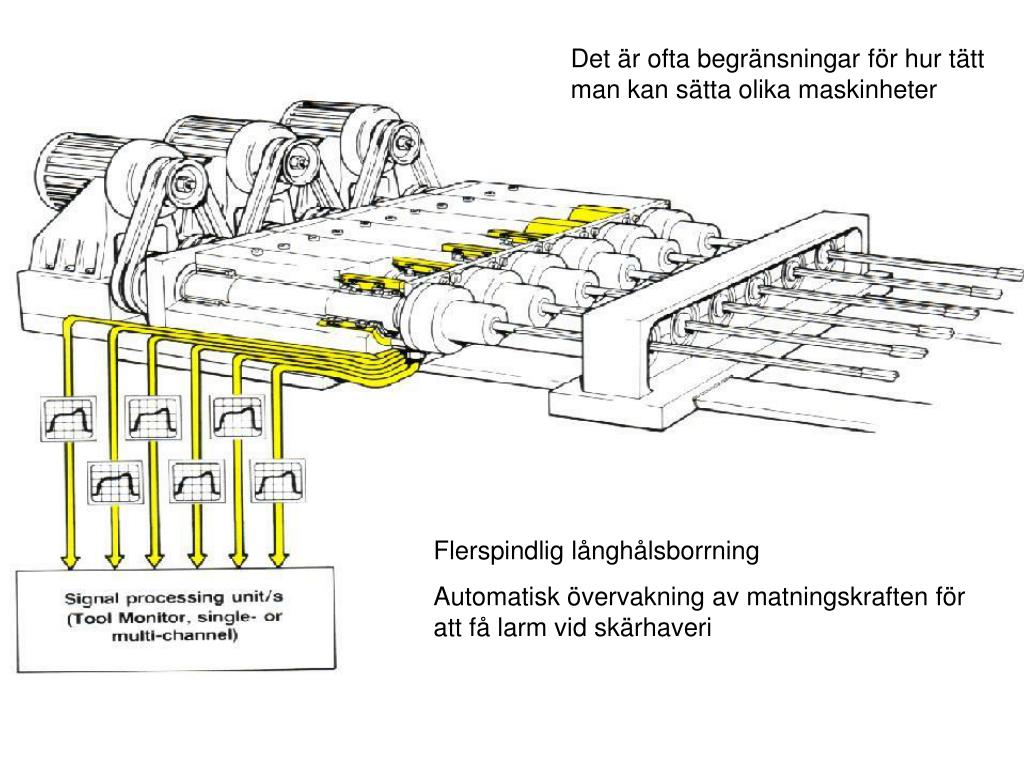

  18. Det är ofta begränsningar för hur tätt man kan sätta olika maskinheter Flerspindlig långhålsborrning Automatisk övervakning av matningskraften för att få larm vid skärhaveri

  19. Typiskt är att man också specialutformar verktygen så att de kan göra flera operationer samtidigt. Syftet är att få maskinen enklare I detta fall kombineras en borr med en försänkare

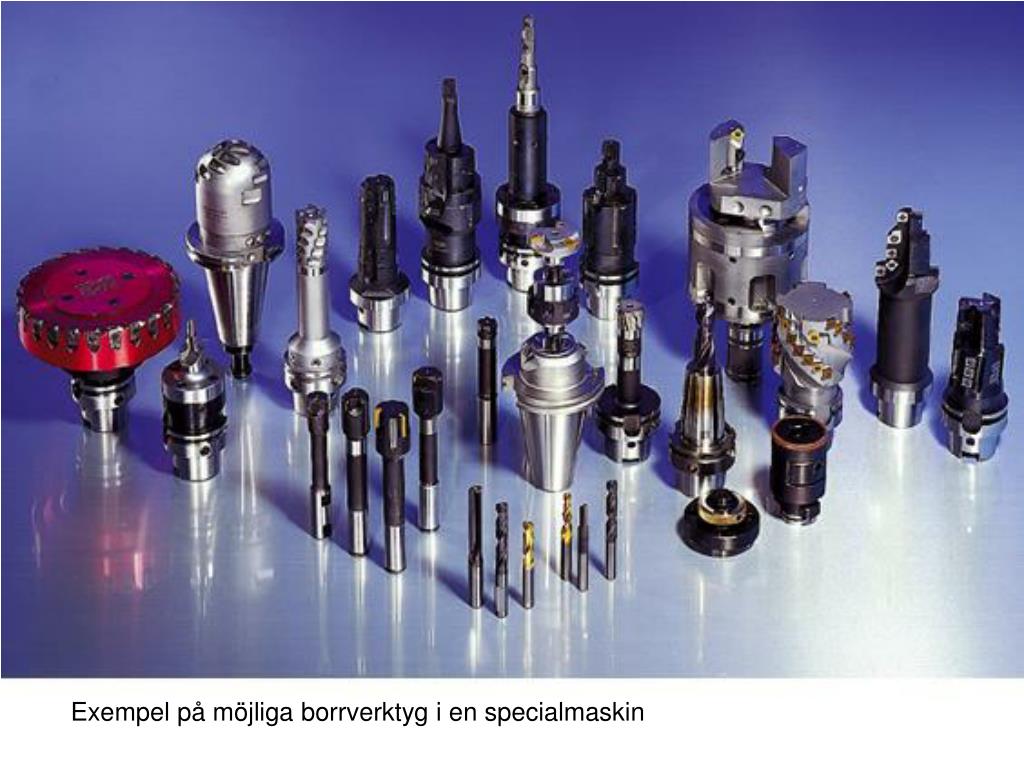

  20. Exempel på möjliga borrverktyg i en specialmaskin

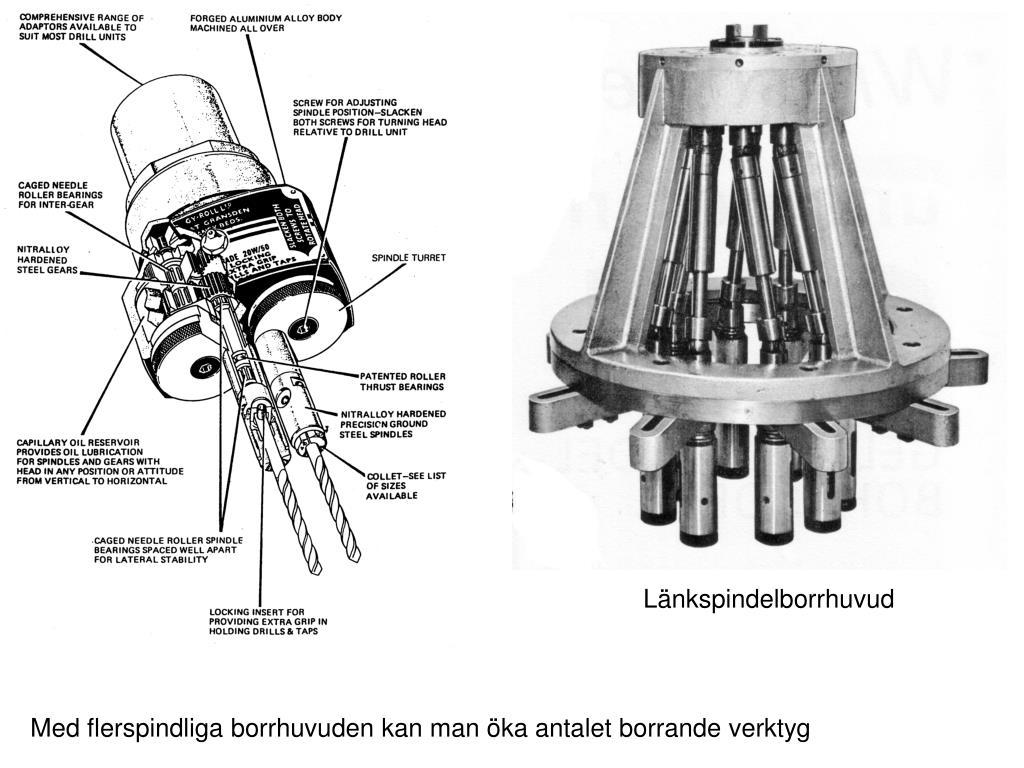

  21. Länkspindelborrhuvud Med flerspindliga borrhuvuden kan man öka antalet borrande verktyg

  22. Som regel behöver borrarna i ett flerspindligt huvud styrning av borrbussningar i borrbussningsplatta, även kallad ”jigg” Borrbussning Jigg

  23. Automat med tre samverkande borrhuvuden

  24. Man kan också bygga in kraftigt dimensionerade spindlar i specifika hålmönster. Då slipper man ofta använda jiggar (borrbildsplattor) för att styra verktygen

  25. Fastspänningen av arbetsstycket kan, i enkla fall, göras med manuella spänndon En bättre lösning är att använda pneumatiska spänndon (ca 7 bar)

  26. Störst spännkraft uppnås med hydrauliska spänndon (ca 300 bar)

  27. En stor mängd olika slags hydrauliska spännanordningar förekommer

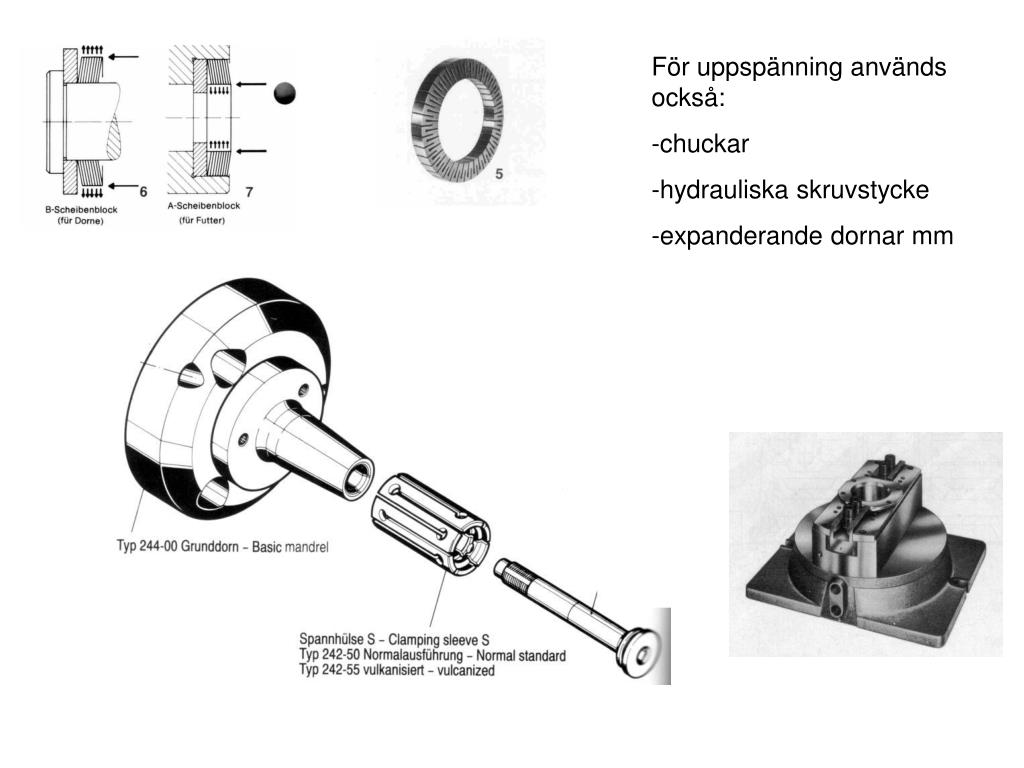

  28. För uppspänning används också: -chuckar -hydrauliska skruvstycke -expanderande dornar mm

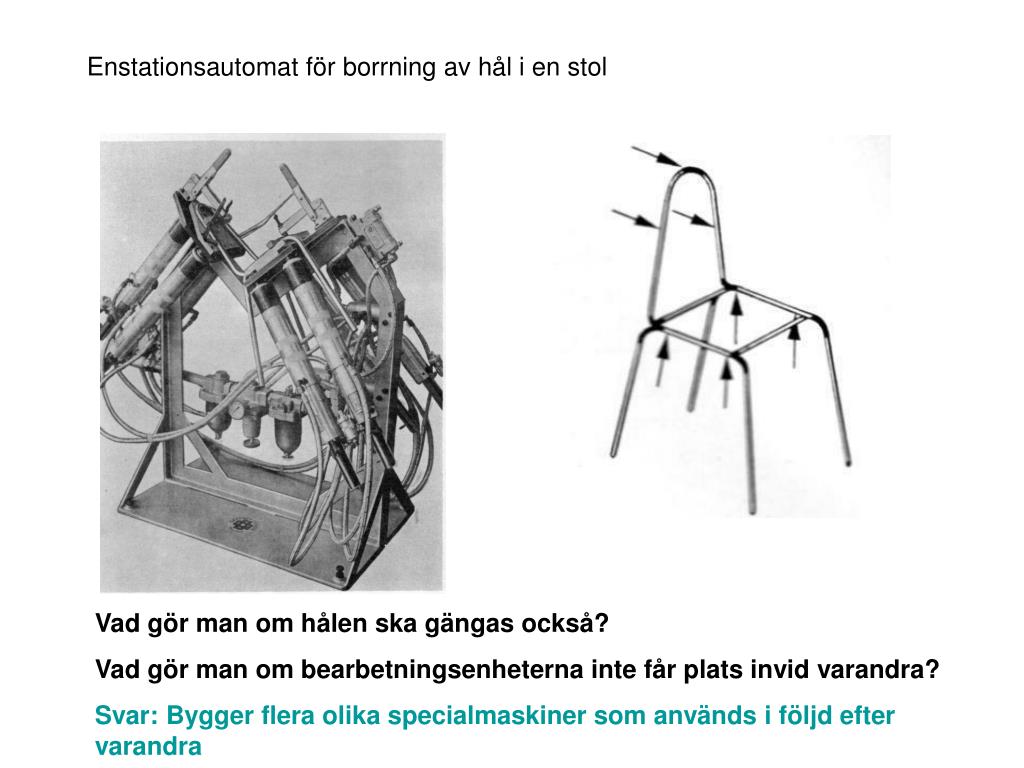

  29. Enstationsautomat för borrning av hål i en stol Vad gör man om hålen ska gängas också? Vad gör man om bearbetningsenheterna inte får plats invid varandra? Svar: Bygger flera olika specialmaskiner som används i följd efter varandra

  30. Flerstationsautomater När man inte längre får plats med maskinerna kan man automatiserat flytta arbetsstyckena mellan arbetsstationer Enkel rundbordsautomat med fixering i de olika bearbetningsstationerna

  31. En vanligare lösning är att man har fixturer som håller detaljerna inspända hela tiden medan de befinner sig på rundbordet Borrbildsplattor kan då vara integrerade i fixturerna Bilden visar en rundbordsautomat av sk planettyp. Fixturerna kan här vrida sig på bordet för att möjliggöra åtkoms för verktygen från alla sidor.

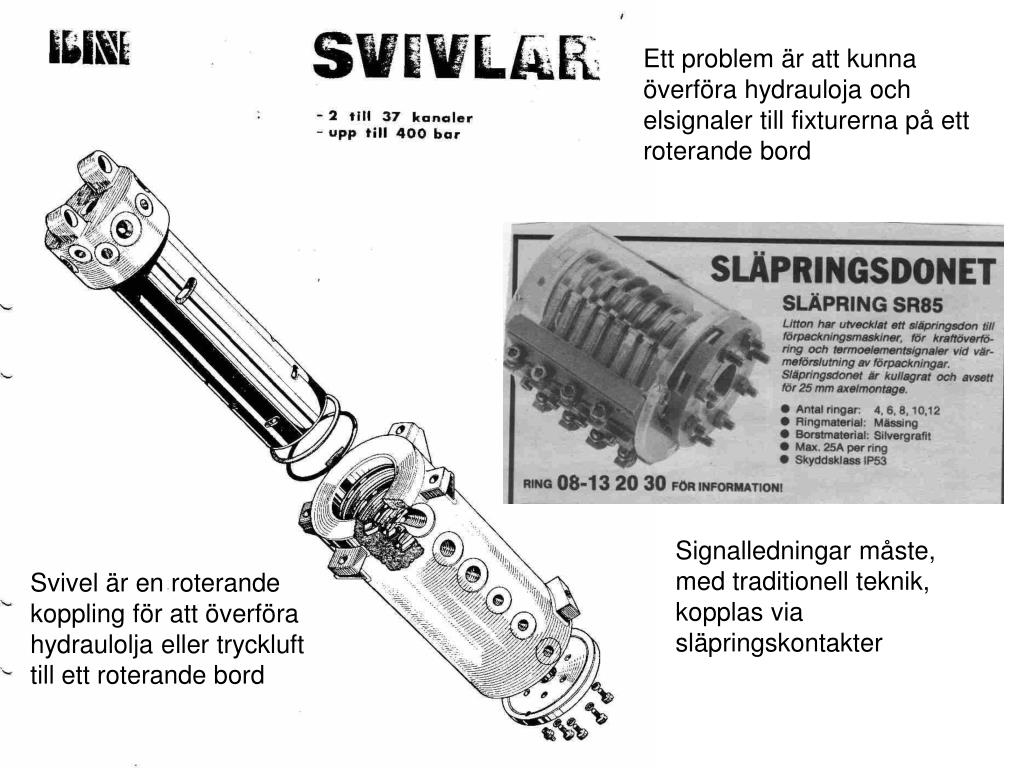

  32. Ett problem är att kunna överföra hydrauloja och elsignaler till fixturerna på ett roterande bord Signalledningar måste, med traditionell teknik, kopplas via släpringskontakter Svivel är en roterande koppling för att överföra hydraulolja eller tryckluft till ett roterande bord

  33. Ett annat problem är att lösa uppspänningen av detaljerna: Så länge maskinerna är små kan det gå att ha en manuell station där en operatör drar fast arbetsstyckena med hjälp av skruvdragare eller snabbspännare Vid kraftigare bearbetning och stora tillverkningsantal måste man ha hydraulik:

  34. Ofta är det ganska enkelt att bygga en mindre rundbordsautomat Rundbordet drivs av en pneumatisk cylinder via en spärrmekanism

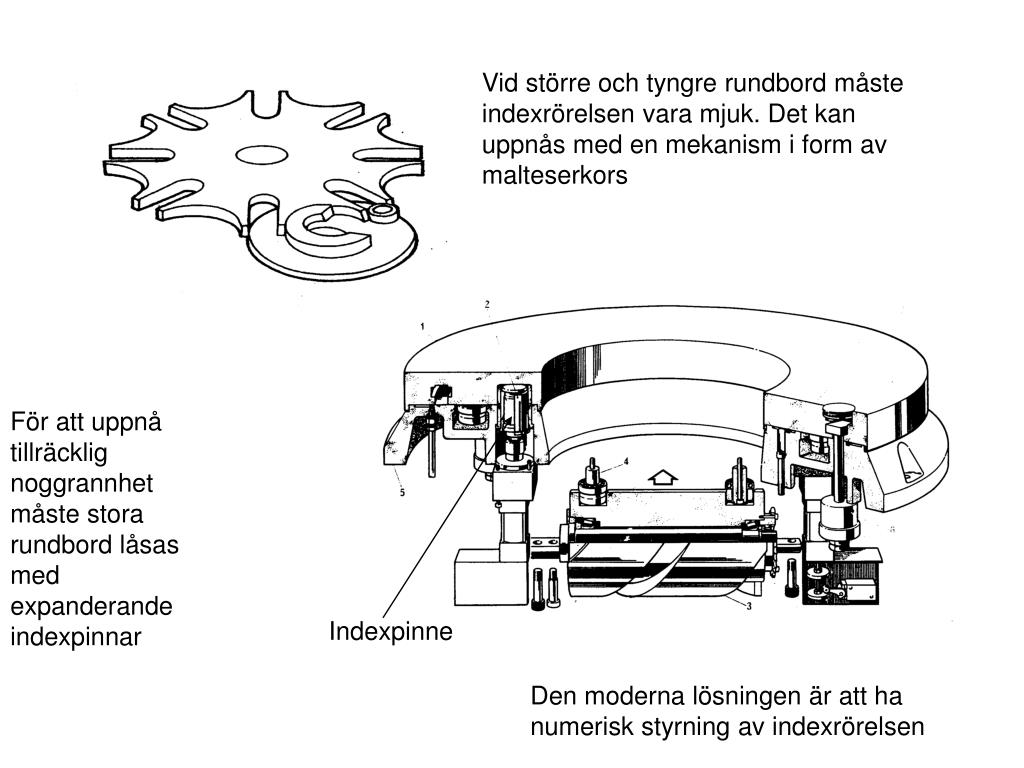

  35. Vid större och tyngre rundbord måste indexrörelsen vara mjuk. Det kan uppnås med en mekanism i form av malteserkors För att uppnå tillräcklig noggrannhet måste stora rundbord låsas med expanderande indexpinnar Indexpinne Den moderna lösningen är att ha numerisk styrning av indexrörelsen

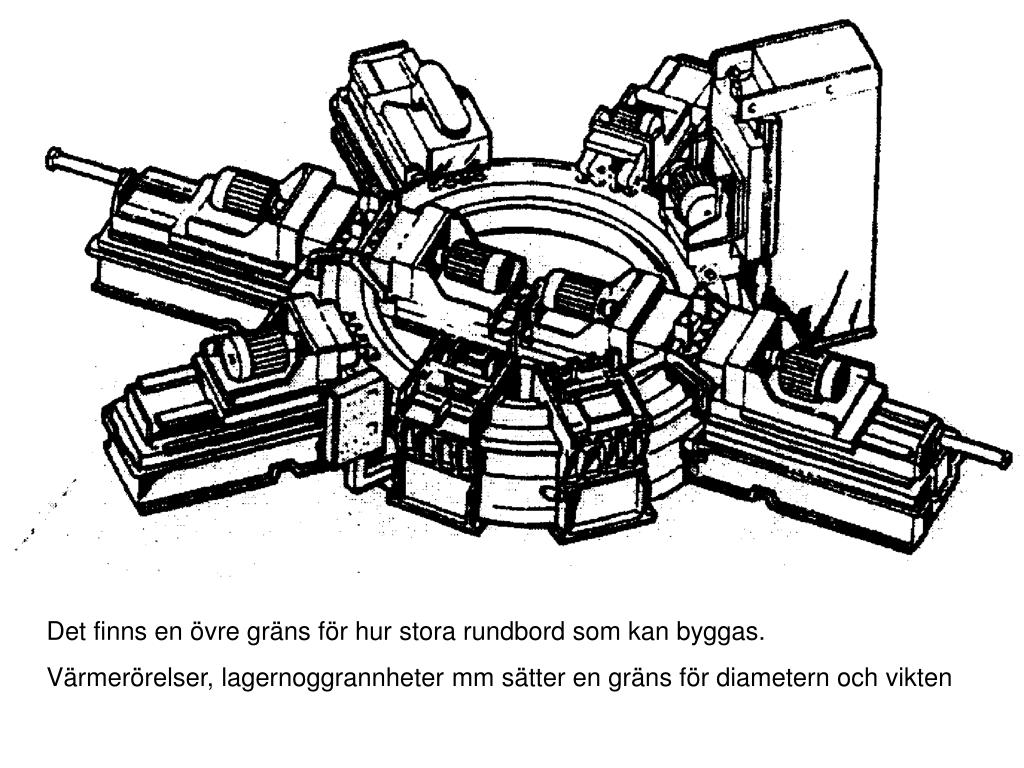

  36. Det finns en övre gräns för hur stora rundbord som kan byggas. Värmerörelser, lagernoggrannheter mm sätter en gräns för diametern och vikten

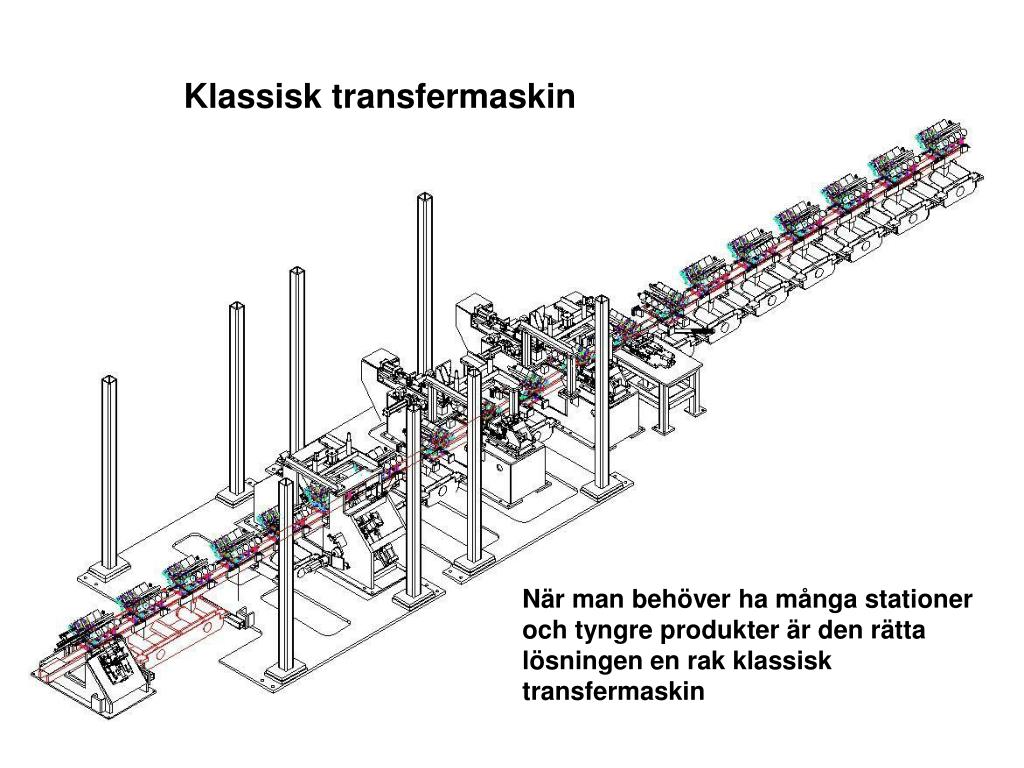

  37. Klassisk transfermaskin När man behöver ha många stationer och tyngre produkter är den rätta lösningen en rak klassisk transfermaskin

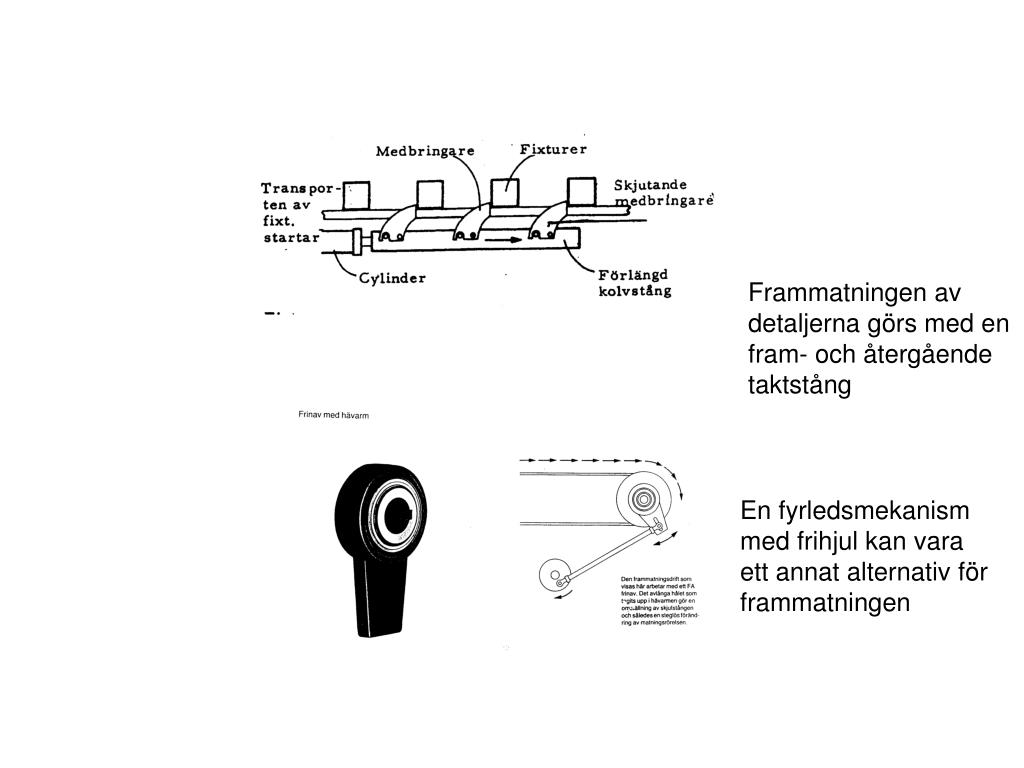

  38. Frammatningen av detaljerna görs med en fram- och återgående taktstång En fyrledsmekanism med frihjul kan vara ett annat alternativ för frammatningen

  39. Om detaljerna har oregelbunden form måste man ha medlöpande fixturer

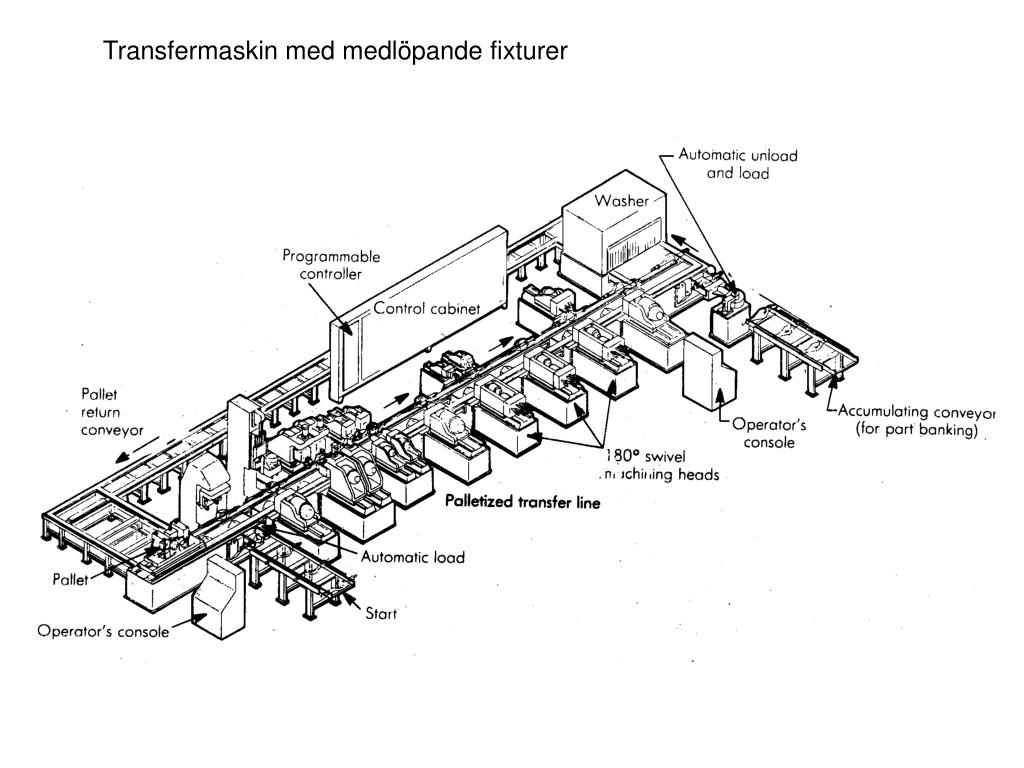

  40. Transfermaskin med medlöpande fixturer

  41. Hydraulisk fastspänning på medlöpande fixtur

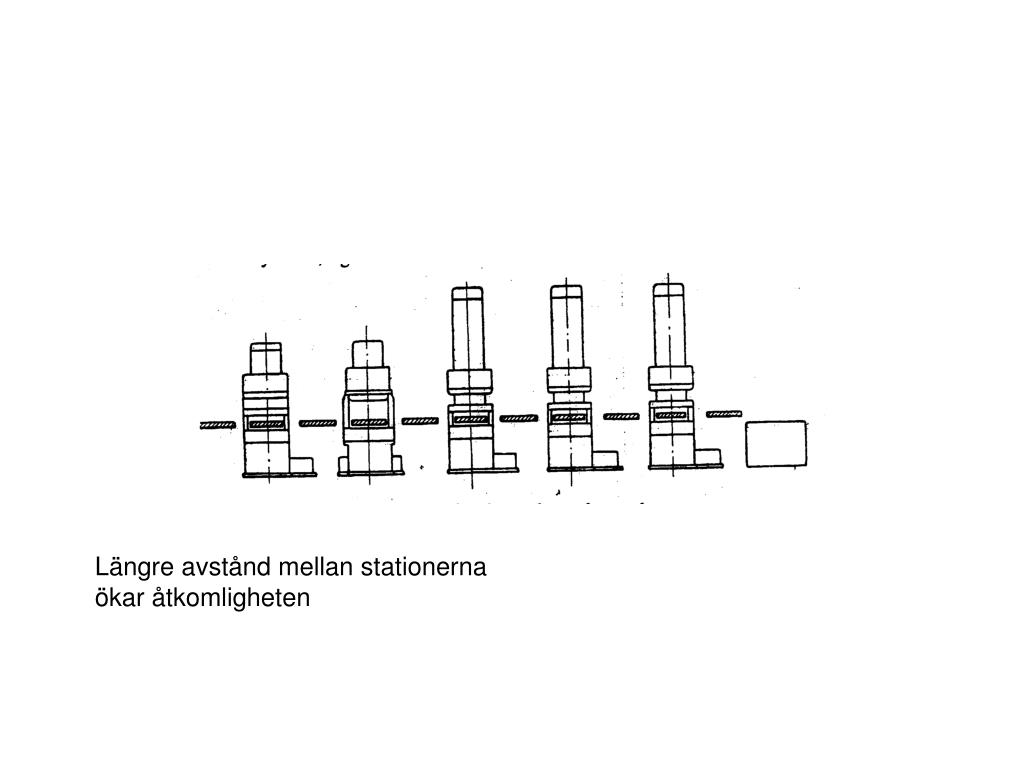

  42. Längre avstånd mellan stationerna ökar åtkomligheten

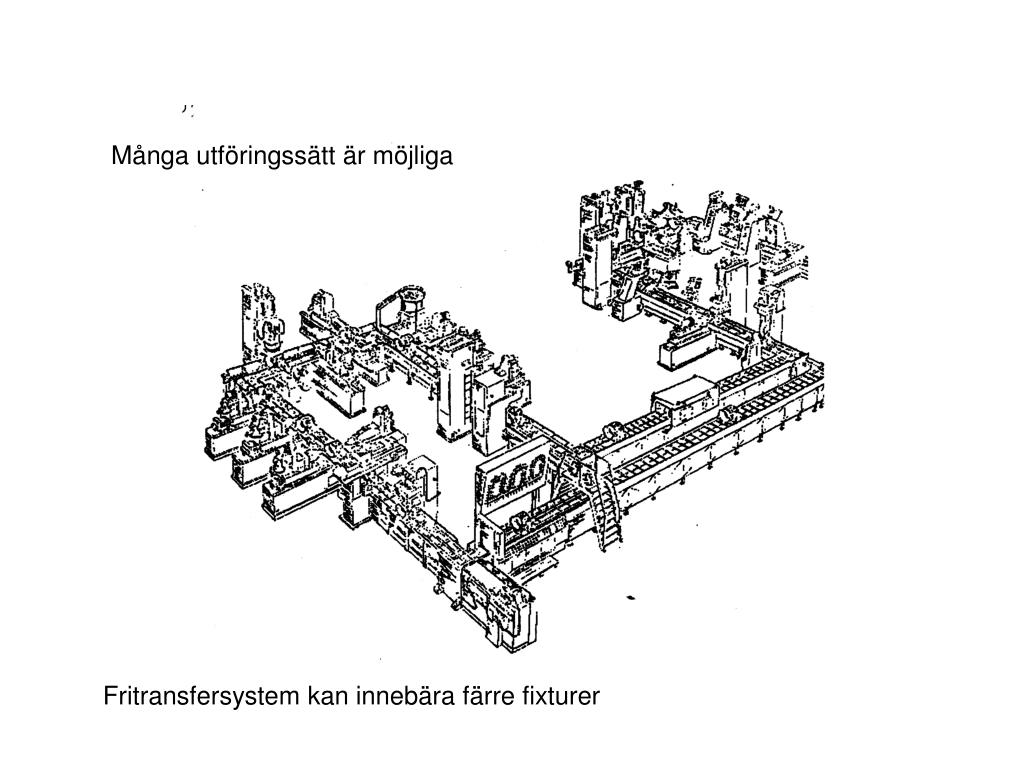

  43. Många utföringssätt är möjliga Fritransfersystem kan innebära färre fixturer

  44. Det går också att bygga lättare och billigare, helt eller delvis automatiserade liner. Flexibiliteten ökar när man har vägalternativ och buffertar

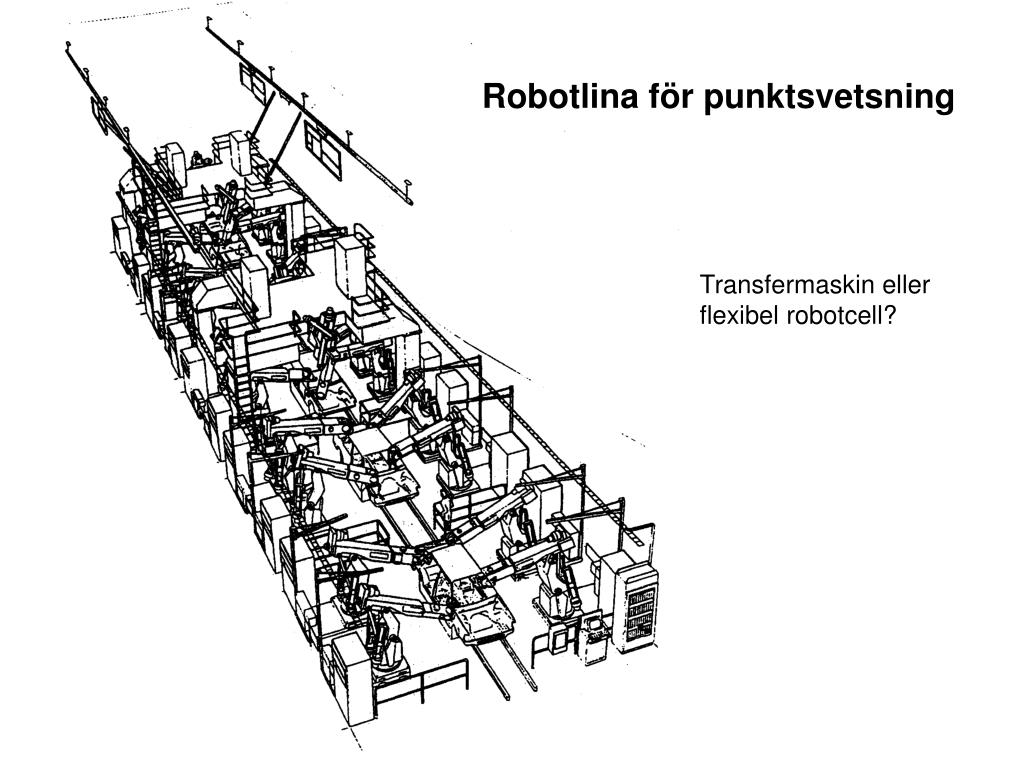

  45. Robotlina för punktsvetsning Transfermaskin eller flexibel robotcell?

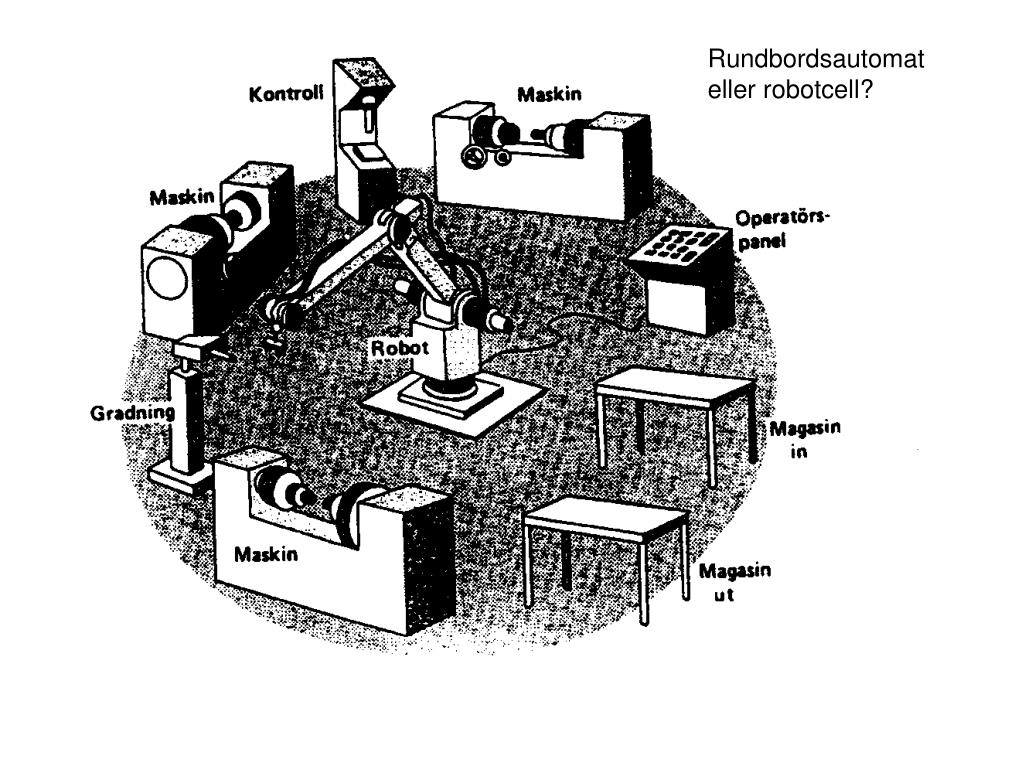

  46. Rundbordsautomat eller robotcell?

  47. Tvåspindlig frontsvarv

  48. Tvåstationsautomat En fördel är att hydraulik kan tillföras spänndonen utan problem En nackdel är att produktionshastigheten kraftigt försämras jämfört med en transfer eller rundbordsautomat
