任务五 认识差动螺旋传动. ● 了解差动螺旋传动的原理。 ● 掌握差动螺旋传动的移动距离的计算。 ● 掌握差动螺旋传动的移动方向的判断。. 任务书. 一、差动螺旋传动的组成. 由两个螺旋副组成的使活动螺母与螺杆产生差动(即不一致)的螺旋传动称为差动螺旋传动。. 如右图所示,机架为固定螺母,活动螺母 N 不能回转而只能沿机架的导向槽移动。如果两段 螺纹的旋向相同,都为右旋。当螺杆如图示方向 回转时,活动螺母实际移动距离为两段螺纹导程 之差。 如果机架上螺母旋向仍为右旋,活动螺母的 螺纹旋向为左旋,此时若螺杆仍按图示方向回转
E N D

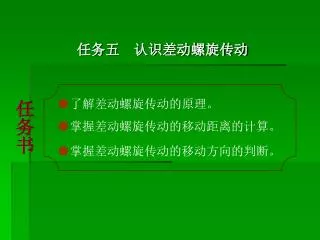

任务五认识差动螺旋传动 ●了解差动螺旋传动的原理。 ●掌握差动螺旋传动的移动距离的计算。 ●掌握差动螺旋传动的移动方向的判断。 任务书
一、差动螺旋传动的组成 由两个螺旋副组成的使活动螺母与螺杆产生差动(即不一致)的螺旋传动称为差动螺旋传动。 如右图所示,机架为固定螺母,活动螺母N 不能回转而只能沿机架的导向槽移动。如果两段 螺纹的旋向相同,都为右旋。当螺杆如图示方向 回转时,活动螺母实际移动距离为两段螺纹导程 之差。 如果机架上螺母旋向仍为右旋,活动螺母的 螺纹旋向为左旋,此时若螺杆仍按图示方向回转 时,活动螺母实际移动距离为两段螺纹导程之和。
移距计算 活动螺母相对机架的移动距离可用下式表示:L = N(Ph1 - Ph2) 式中 L —— 活动螺母的实际移动距离,单位mm; N —— 螺杆的回转圈数; Ph1 —— 机架上固定螺母的导程,单位mm; Ph2 —— 活动螺母的导程,单位mm。 二、差动螺旋传动的移动距离计算和方向判断 1. 两螺纹旋向相同
移向判别 活动螺母的移动方向取决于两段螺纹中导程较大的螺旋 副的移动方向。 • 当机架上固定螺母的导程大于活动螺母的导程时,活动 螺母的移动方向与螺杆的移动方向相同; • 当机架上固定螺母的导程小于活动螺母的导程时,活动 螺母的移动方向与螺杆的移动方向相反; • 当机架上固定螺母的导程等于活动螺母的导程时,活动 螺母不移动。
2. 两螺纹旋向相反 • 移距计算 活动螺母相对机架的移动距离可用下式表示: L = N(Ph1 + Ph2) 式中 L —— 活动螺母的实际移动距离,单位mm; N —— 螺杆的回转圈数; Ph1 —— 机架上固定螺母的导程,单位mm; Ph2 —— 活动螺母的导程,单位mm。
移向判别 因螺杆相对机架的移动方向与活动螺母相对螺杆的移动方 向相同,所以活动螺母的实际移动方向与螺杆相对机架的移 动方向及活动螺母相对螺杆的移动方向均相同。 ? 在右图中,相同螺杆的回转圈数时,两个螺旋副螺纹旋向相同的和螺纹旋向相反的,哪个活动螺母移动距离大?
例题1:如下图所示的差动螺旋传动中,机架的固定螺母和活例题1:如下图所示的差动螺旋传动中,机架的固定螺母和活 动螺母的旋向相同,都为左旋,机架的固定螺母T的导程为 5mm,活动螺母N的导程为4.5mm,当如图示向上回转螺杆 0.5 r时,活动螺母的移动距离为多少?移动方向如何? 解:因差动螺旋传动机构中的两螺纹旋向相同,所以活动螺 母移动距离为 L = N(Ph1 - Ph2)= 0.25 mm 因为 Ph1 > Ph2 所以活动螺母移动方向与螺杆的移动方向相同,即向右移动。
