Presentation Transcript

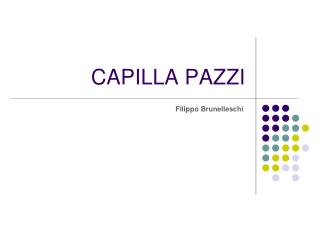

Capilla pazzi

CAPILLA PAZZI

Filippo Brunelleschi


Emplazamiento
Emplazamiento

  • Florencia, Italia

La Capilla Pazzi se encuentra inscrita en el Primer Claustro de la Basílica de la Santa Cruz.

La cual se comienza a construir en 1294, diseñado por Arnolfo di Cambio. Es la iglesia franciscana más grande del mundo.

La Basílica se emplaza al norte del río Arno y es presedida por la plaza de la Santa Cruz

A 744 metros de la  Basílica de Santa Maria del Fiore

A 711metros de la Piazza Beccaria


Distribuci n
Distribución

  •   Encargado por Andrea Pazzi en 1441. Capilla para realizar sus ritos funerarios.


Contexto hist rico
Contexto Histórico

  • Renacimiento

Quattrocento (siglo XV)

Cinquecento (siglo XVI).

Caracterizado por la revalorizacion y reinterpretacion del estudios del periodo clasico.

La ciudad de Florencia es la capital del arte renacentista del Quattocento, gracias al desarrollo económico y al apoyo de numerosos mecenas, sobre todo la familia de los Médicis.


Mecenas
Mecenas

  • Medici

Familia de banqueros y políticos que gobernó Florencia durante cuatro siglos.

A principios del siglo XIII, como comerciantes y prestamistas, pasan a formar parte de la vida pública.

Alcanzan el poder atraves de baldasera cossa (papa juan 23) en 1410.

Lorenzo Medici

  • Pazzi

Cosme Medici

La Familia Provenía de Pazzo.

Nobles toscanos que se habían hecho banqueros en la ciudad de Florencia a mediados del Siglo XIV

Conspiración de los Pazzi (26 de abril de 1478 )

Junto a Salviati, Montesecco y el Papa Sixto IV

Pretendian la muerte de Giuliano y Lorenzo Medici

Escudo Pazzi


Filippo brunelleschi
Filippo Brunelleschi

  • Nace en 1377 en Florencia, Italia y mure el 15 de abril de 1446 en el mismo lugar.

  • Fue arquitecto, escultor y orfebre. Reconocido por sus profundos conocimientos matemáticos y el descubrimiento de la perspectiva cónica.

  • Consivio un nuevo modo de construcción, basada en los valores de la arquitectura clasica, una mezcla perfecta entre belleza y armonía.

  • Su legado fue tremendo, durante casi cinco siglos los arquitectos de Europa y américa siguieron sus pasos.

Puertas del Baptisterio de Florencia


Conformaci n espacial
Conformación Espacial


Proporci n urea
Proporción Áurea

La Capilla Pazzi es un a de las obras mas representativas de Brunelleschi por su gran preocupación por la armonía que se expresa en figuras geométricas consideradas perfectas y proporciones áureas.

La proporción aurea se obtiene con un segmento AB y un punto C en la siguiente relación:

A C B

AB = AC

AC CB

El espiral áureo es considerado perfecto porque se extiende hasta el infinito y esta presente en la naturaleza desde la estructura del ADN hasta la conformación de agujeros negros.

Diversas obras han tomado esta proporción como el caso del Partenón.

Con estos segmentos se forma un rectángulo aureo que al dividirlo en mas rectangulos aureos se forma un espiral logaritmico.

A C B


PLANTA

Desde el acceso hasta altar Brunelleschi traza un eje de simetría, ubicando en el espacio central un circulo correspondiente a la cúpula central, espacio inserto en un rectángulo áureo. Así también hay cuatro rectángulos áureos y dos cuadrados de igual medida.

ALTAR

A C C E S O


CORTE:

En la dimension vertical podemos apreciar los mismos elemntos:

-Eje de simetria

-Rectangulo aureo

-Cuadrado

-Circulo

El cuerpo total esta inscrita en un cuadrado y rectangulo aureo, dos figuras perfectas unidas por un circulo donde está inscrita la cupula.


ELEVACION FACHADA

La fachada esta compuesta por cuatro rectángulos áureos:

Uno que inscribe al cuerpo mayor, y el que le sigue continúa en un extremo del espiral logarítmico, y así sucesivamente.

Además el espiral está apoyado en elementos horizontales importantes


COHERENCIA COMPOSITIVA, INTERIOR – EXTERIOR

La simetría es una valor muy importante en la búsqueda de Brunelleschi por encontrar la armonía de la forma, hacia la creación de la Belleza de la Obra , signo típico del Renacimiento

La modulación de la planta y la fachada siguen la simetría con una lógica de proporciones áureas con rectángulos y círculos perfectos, equivalentes tanto vertical como horizontalmente.

Existe un equilibrio en la proporción del espacio tanto en planta como en elevación, direccionadas en una graduación hacia el atrás. Los tamaños desde esta composición llevan a una totalidad armónica en acceder a la capilla


Composicion de la horizontal
COMPOSICION DE LA HORIZONTAL

MODULACIÓN DE LA OBRA

  • 1.- PORTICO

  • 2.-NAVE CENTRAL

  • 3.-ABSIDE (ALTAR)

  • 4.- CAPILLA (MAUSOLEO FAMILIAR DE LOS PAZZI)

En el altar se pueden identificas 4 Módulos o Sectores importantes:


Composicion vertical
COMPOSICION VERTICAL

Desde su disposición en la vertical con una altura de 20 metros la estructura comprende tres partes, separadas por medio de las cúpulas proporcionadas en la obra.

  • CUPULA PORTICO

  • CÚPULA CENTRAL

  • CÚPULA ALTAR


CONFORMACIÓN DE LA FACHADA

EJE DE SIMETRIA

Linterna

Cúpula (centralización espacial)

Cornisa dintelada

ático decorado con pilastras corintias

Central en forma de arco de triunfo semicircular alto y de doble espesor, que se cubre por una bóveda de cañón

Combina el adintelado griego con el arco central de origen romano

4 Extremos adinetelados

Columnas de orden compuesto


SOLUCIÓN CONSTRUCTIVA PARA ATENUAR LA LUZ

Bóveda doble Cañón

Con el fin de suavizar la luz, Brunelleschi construye un pórtico de 5 tramos divididos por 6 pilares de orden compuesto (los 4 de los extremos están adintelados y el central tiene forma de arco de triunfo muy alto y de doble ancho cubierto por una bóveda de cañón, y en el centro una pequeña cúpula de colores diseñada por Lucca dellaRobbia.

Dentro del pórtico del pórtico existe una nueva fachada formada por 4 ventanas con arco de medio punto y en el centro la puerta que termina en un Frontón Triangular. Esto permite generar un momento previo al ingreso de la capilla y una concepción de interiorización mayor a través de las luz mas tenue. Esta innovación constructiva ha servido de modelo para muchos otros arquitectos y obras renacentista

Ático

Cornisa

Dintel

Primera fachada

Segunda fachada

Frontón

Ventanas con arco de medio punto


La luz en la obra
La Luz en la Obra

  • La composición lumínica de la obra se relaciona

  • Directamente con la composición vertical de la estructura,

  • Desde la luz que se proyecta la cúpula central de la obra , vitrales,

  • Pequeñas ventanas y el color de las paredes del recinto desde la concepción primera que poseía brunelleschi de la obra.


Combin ndo la composici n vertical y la horizontal la obra se constituye en tres momentos
COMBINÁNDO LA COMPOSICIÓN VERTICAL Y LA HORIZONTAL, LA OBRA SE CONSTITUYE EN TRES MOMENTOS:

A-1: Modulado por el pórtico y la

primera cúpula de la obra.

Imágenes Fachada, Pórtico y Cúpula del Acceso.


B-2: OBRA SE CONSTITUYE EN TRES MOMENTOS:Modulado por la Nave y la

Cúpula Central

Imágenes Sección Interior central de la Capilla y Elevación desde el Pórtico hacia e3ta sección.


C - 3 y 4: OBRA SE CONSTITUYE EN TRES MOMENTOS:Modulado Ábside ,Cúpula Altar y

Mausoleo Pazzi

Imágenes Sección altar, y Cúpula junto al acceso del Mausoleo Pazzi


Materialidad OBRA SE CONSTITUYE EN TRES MOMENTOS:

  • Líneas arquitectónicas son realzadas con la combinación de roca a la vista(ejemplo: las membranas de las cúpulas)

  • Superficie Blanca de muros estucados

  • Policromía de la cerámica invetriata (o cerámica de vidrio) en los fistos y pechinas (ejemplo: la cúpula diseñada por Lucca dellaRobbia hecha de cerámica esmaltada que resalta con color dentro de la sobriedad del material total.

  • Interior sobrio con medallones decorativos en pechinas y muros

La finalidad del material en la mayoría de la obra es resaltar los elementos arquitectónicos propuestas por Brunelleschi de una imagen rítmica y armónica del total. Pone el material ahí solo para destacar la forma y la proporción propuesta.


Dimensiones
Dimensiones OBRA SE CONSTITUYE EN TRES MOMENTOS:

Uso de unas mismas medidas a y d para proporcionar la obra

20 mt

15 mt

persona

persona

17,5

17 mt


Obra emplazada en Valparaiso, en Av Brasil, frente la casa central PUCV

Obra vista desde la ciudad, en Av Brasil, en el Arco Británico.


Bibliografia
Bibliografia central PUCV

  • http://es.wikipedia.org/wiki/Capilla_Pazzi

  • http://historiadelartecomentarios.blogspot.com/2012/02/capilla-pazzi.html

  • http://www.artehistoria.jcyl.es/ciudades/monumentos/1201.htm

  • http://www.arqhys.com/construccion/capilla-pazzi.html

  • http://enciclopedia.us.es/index.php/Capilla_Pazzi

  • http://www.ecured.cu/index.php/Capilla_Pazzi

  • http://www.bufetetecnico.es/arquitectura/proyectos3/capilla_pazzi.html

  • http://wiki.ead.pucv.cl/index.php/La_Belleza_en_el_Renacimiento_Grupo_4_2011#Capilla_Pazzi

  • http://artemorato.blogspot.com/2011/12/la-capilla-pazzi.html

  • http://www.firenzeviva.com/Santa_Croce/pazzi_chapel_esp.htm
