Biolistrik

BIOLISTRIK

KelistrikandanKemagnetandiDalamTubuhManusia

(Sel-SelSyarafdanSelOtotJantung)

Oleh: Ali Warsito,S.Si.M.Si

alifis@corner - alifis.wordpress.com

alifis@corner - alifis.wordpress.com


Intro

Intro….

Manusia tidak bisa melihat, merasa, mencium atau menyadari keberadaan listrik dengan inderanya, baik untuk muatan maupun untuk medan listriknya. Baru pada akhir abad 18 hal-hal mengenai listrik diteliti.

alifis@corner - alifis.wordpress.com


Listrik statis

Listrik statis

Yunani Kuno :

  • Batu amber digosok dapat menarik benda kecil seperti jerami atau bulu (kata listrik dari bahasa yunani, electron = amber)

alifis@corner - alifis.wordpress.com


Elektrostatika

Elektrostatika

alifis@corner - alifis.wordpress.com


Saraf katak kontraksi otot

Saraf katak – kontraksi otot

1786, periode hujan badai, Luigi Galvani:

  • Menyentuh otot tungkai seekor katak dengan metal, teramati otot berkontraksi. Aliran listrik akibat badai merambat melalui saraf katak sehingga otot2nya berkontraksi.

  • Impuls dalam sistem syaraf ion-ion yang mengalir sepanjang sel syaraf

    (mirip dengan aliran elektron

    dalam konduktor)

alifis@corner - alifis.wordpress.com


Ilmuwan

Ilmuwan..

  • Gilbert, 1600, dokter istana Inggris  electric (membedakannya dgn gejala kemagnetan)

  • Du Fay, 1700, tolak menolak - tarik menarik  resinous (-), vitreous (+)

  • Franklin, ilmuwan USA membagi muatan listrik atas dua: positif dan negatif. Jika gelas dengan sutera digosokkan, maka gelas akan bermuatan positif dan sutera akan bermuatan negatif

  • Millikan, 1869 – 1953, mencari harga muatan paling kecil, percobaan tetes minyak Millikan

  • Muatan elektron e = 1,6 10-19 C

Gilbert

Du Fay

Millikan

alifis@corner - alifis.wordpress.com


Hukum biolistrik

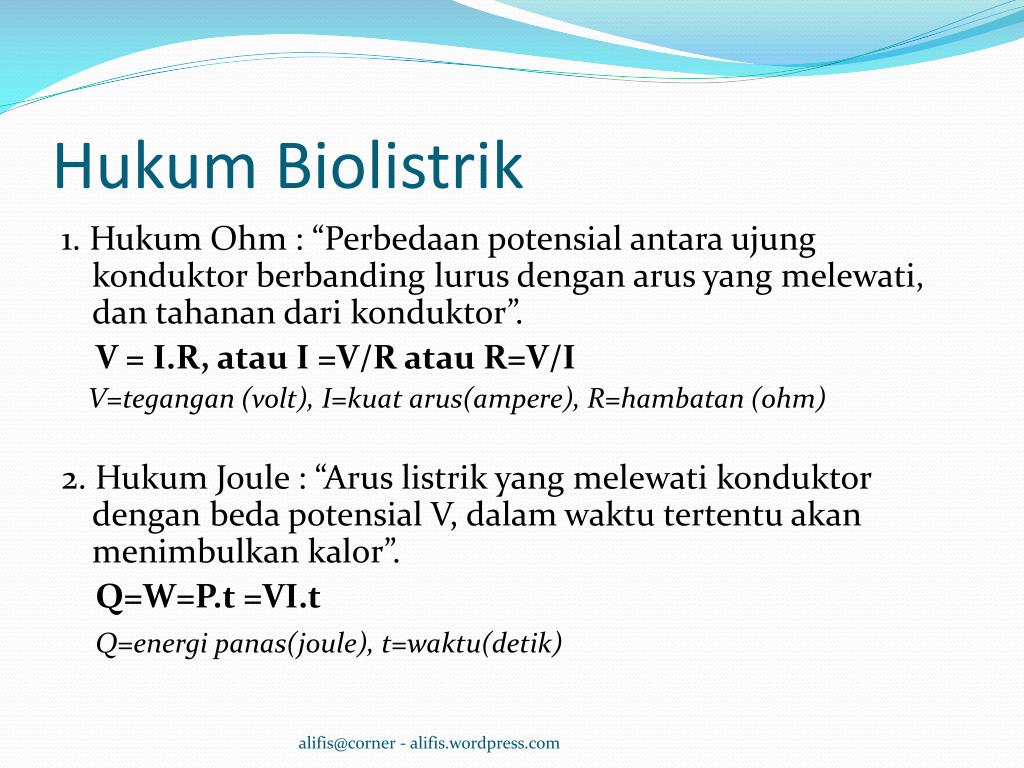

HukumBiolistrik

1. Hukum Ohm : “Perbedaanpotensialantaraujungkonduktorberbandinglurusdenganarus yang melewati, dantahanandarikonduktor”.

V = I.R, atau I =V/R atau R=V/I

V=tegangan (volt), I=kuatarus(ampere), R=hambatan (ohm)

2. Hukum Joule : “Aruslistrik yang melewatikonduktordenganbedapotensial V, dalamwaktutertentuakanmenimbulkan kalor”.

Q=W=P.t =VI.t

Q=energipanas(joule), t=waktu(detik)

alifis@corner - alifis.wordpress.com


Bagaimana kelistrikan kemagnetan di bidang medis

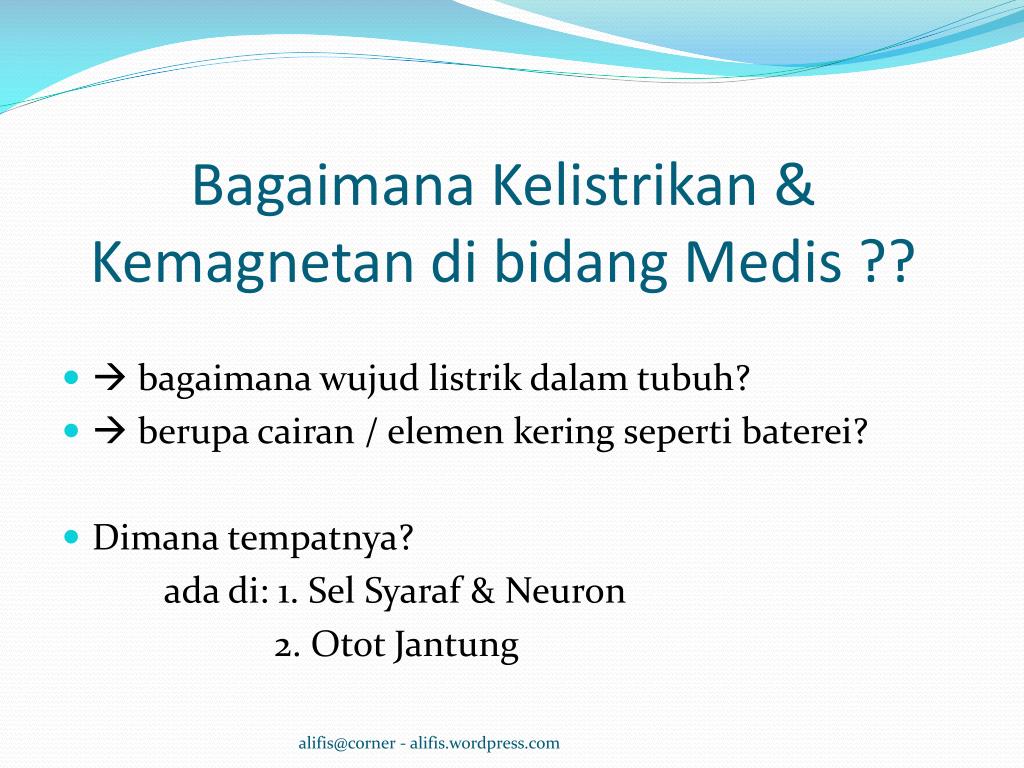

Bagaimana Kelistrikan & Kemagnetan di bidang Medis ??

  •  bagaimana wujud listrik dalam tubuh?

  •  berupa cairan / elemen kering seperti baterei?

  • Dimana tempatnya?

    ada di: 1. Sel Syaraf & Neuron

    2. Otot Jantung

alifis@corner - alifis.wordpress.com


Sel syaraf neuron

Sel Syaraf & Neuron

  • Sistem Saraf :

  • (1) Sistem saraf Pusat :

    otak, medulla spinalis & saraf perifer.

    Saraf perifer  serat saraf yg mengirim informasi sensoris ke otak/medulla spinalis. (disebut saraf afferent)

    Saraf Efferent : serat saraf menghantarkan informasi dari otak/medulla spinalis ke otot dan kelenjar

alifis@corner - alifis.wordpress.com


Biolistrik

  • (2) Sistem syaraf Otonom : Serat saraf ini mengatur aktivitas alat-alat dalam (visceral) yang dalam keadaan normal di luar kesadaran dan control volunter,misalnya jantung & sirkulasi, usus/pencernaan,kelenjar-kelenjar, berkeringat dan ukuran pupil

  • Sistem saraf otonom terdiri dari system saraf simpatis dan parasimpatis

    ---------------------------------------------------------------

  • Fungsi: menerima, interpretasi dan menghantarkan aliran listrik.

alifis@corner - alifis.wordpress.com


Diagram struktur sel saraf

Diagram struktur sel saraf

inti

myelin

akson

Terminal cabang

Dari akson

dendrit

Sel saraf tubuh

alifis@corner - alifis.wordpress.com

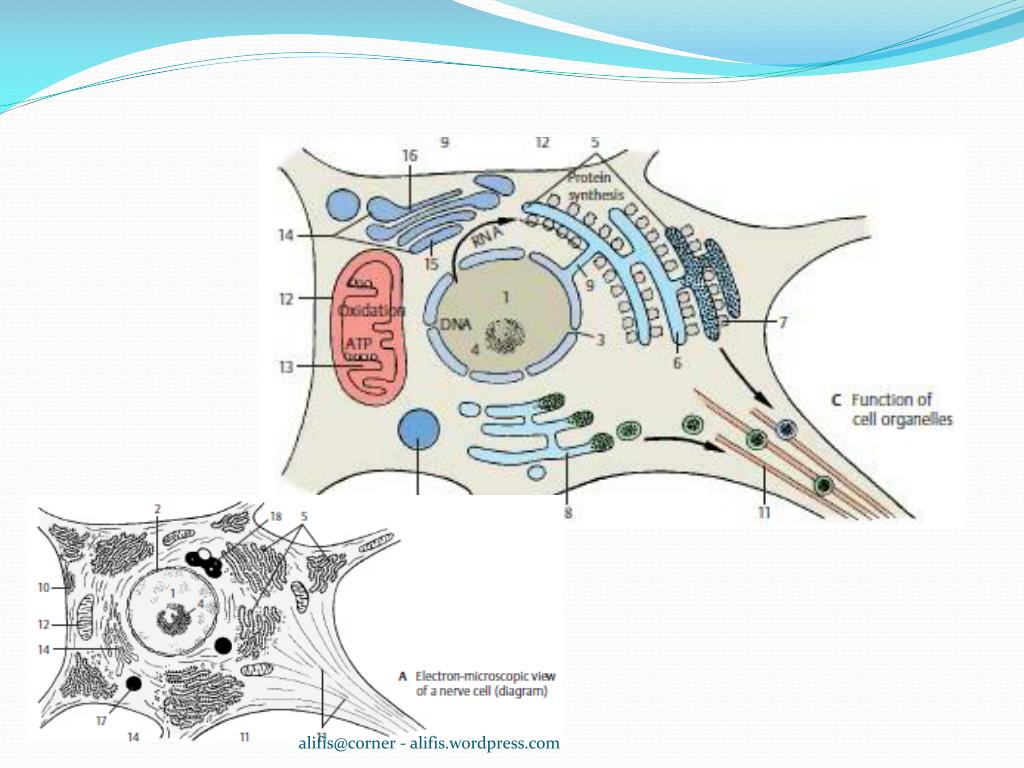

Biolistrik

alifis@corner - alifis.wordpress.com


Sel saraf istirahat

Sel Saraf istirahat

  • Setiap sel saraf menghasilkan sedikit ion negatif tepat di dalam sel dan ion positif tepat diluar membran sel

  • Di dalam sel terdapat ion Na+, K+, Cl- dan protein

  • Sel saraf menggunakan difusi pasif dan transportasi aktif untuk mempertahankan distribusi ion melalui membran sel.

V luar=0 mV

Vdalam=-70 mV

alifis@corner - alifis.wordpress.com


Biolistrik

  • Membran sel istirahat (tidak ada impuls listrik), konsentrasi ion Na+ di luar sel > di dalam sel

    dalam sel lebih negatif drpd di luar sel

  • Potensial Didalam sel +70 mV, diluar sel 0 mV, beda potensial=-70 mV

  • Konsentrasi ion pada sel istirahat

alifis@corner - alifis.wordpress.com


Rangsangan sel saraf

Rangsangan sel saraf

  • Potensial sel saraf istirahat dapat diganggu oleh:

  • Rangsangan Listrik

  • Kimia

  • Fisis/mekanik

    Jika ada impuls  butir2 membran akan berubah dan ion2 Na+ akan masuk dari luar sel ke dalam sel.

    Sehingga:

    didalam sel akan menjadi kurang negatif

    ( lebih positif) drpd di luar sel, dan potensial membran meningkat.

    Keadaan ini disebut DEPOLARISASI.

alifis@corner - alifis.wordpress.com


Biolistrik

  • Gangguan ini sedikit mempengaruhi potensial membran, dan cepat kembali pada nilai istirahatnya= -70 mV.

  • Rangsangan kuat depolarisasi dari -90mV menjadi -50 mV ( potensial ambang), maka perubahan potensial menjadi terbuka.

  • Ion-ion Na+ mengalir masuk sel dalam waktu cepat dan jumlah banyak, sehingga menimbulkan arus listrik : I=dq/dt

  • Aliran Na+ perubahan potensial listrik menjadi +40mV

depolarisasi

Potensial aksi

+50

repolarisasi

0

-50

Potensial ambang

Potensial istirahat

1 ms

alifis@corner - alifis.wordpress.com


Biolistrik

  • Setelah depolarisasi, saluran Na+ tertutup selama 1 ms sampai membran tidak dapat dirangsang lagi.

  • Perubahan transien pada potensial listrik diantara membran disebut potensial aksi.

  • Setelah mencapai puncak mekanisme pengangkutan di dalam sel membran dengan cepat mengembalikan ion Na+ ke luar sel  potensial membran istirahat

  • Untuk mengukur potensial listrik :

    - EKG (elektro kardiografi)  jantung

    - EEG (elektro ensevalo grafi)  otak

    - EMG (elektromiografi)  otot, dll

alifis@corner - alifis.wordpress.com


Biolistrik

EKG

EEG

alifis@corner - alifis.wordpress.com


Aktifitas kelistrikan otot jantung

Aktifitas Kelistrikan otot jantung

  • Sel membran otot jantung (miokardium) berbeda dengan saraf dan otot bergaris.

  • Saraf dan otot bergaris memerlukan rangsangan supaya ion Na+ masuk ke dalam sel  depolarisasi

  • Sel otot jantung, ion Na+ mudah bocor (tidak memerlukan rangsangan dari luar), setelah repolarisasi komplit, ion Na+ akan masuk lagi ke dalam sel depolarisasi spontan

  • Menghasilkan gelombang depolarisasi untuk seluruh otot miokardium

  • Depolarisasi sel membran otot jantung oleh perambatan potensial aksi menghasilkan kontraksi otot  denyut jantung

alifis@corner - alifis.wordpress.com


Anatomi jantung

Anatomi Jantung

  • Jantung terdiri dari 4 bagian yaitu atrium (dextra & sinistra) & ventrikel (dextra & sinistra). Jantung mempunyai aktifitas listrik meliputi: Sino Atrio Nodus, Atrio Ventrikuler Nodus, Berkas His dan Serabut Purkinje, inilah point penting dalam pembacaan EKG.

alifis@corner - alifis.wordpress.com


Biolistrik

  • SA node mengalami gelombang depolarisasi ke atrium kiri dari atrium kanan dalam 70 sekon  terjadi kontraksi atrium

  • Gelombang depolarisasi berlanjut ke AV node  AV node mengalami depolarisasi

  • Gelombang dari AV node melalui bundle of his (BH)dan diteruskan ke bundle branch (BB)  BB mengalami depolarisasi

  • Diteruskan ke jaringan purkinye  endokardium  berakhir di epikardium  terjadi kontraksi otot jantung

  • Setelah repolarisasi, miokardium relaksasi

Repolarisasi: epi  endo

Depolarisasi: endo  epi

alifis@corner - alifis.wordpress.com


Sinyal listrik jantung

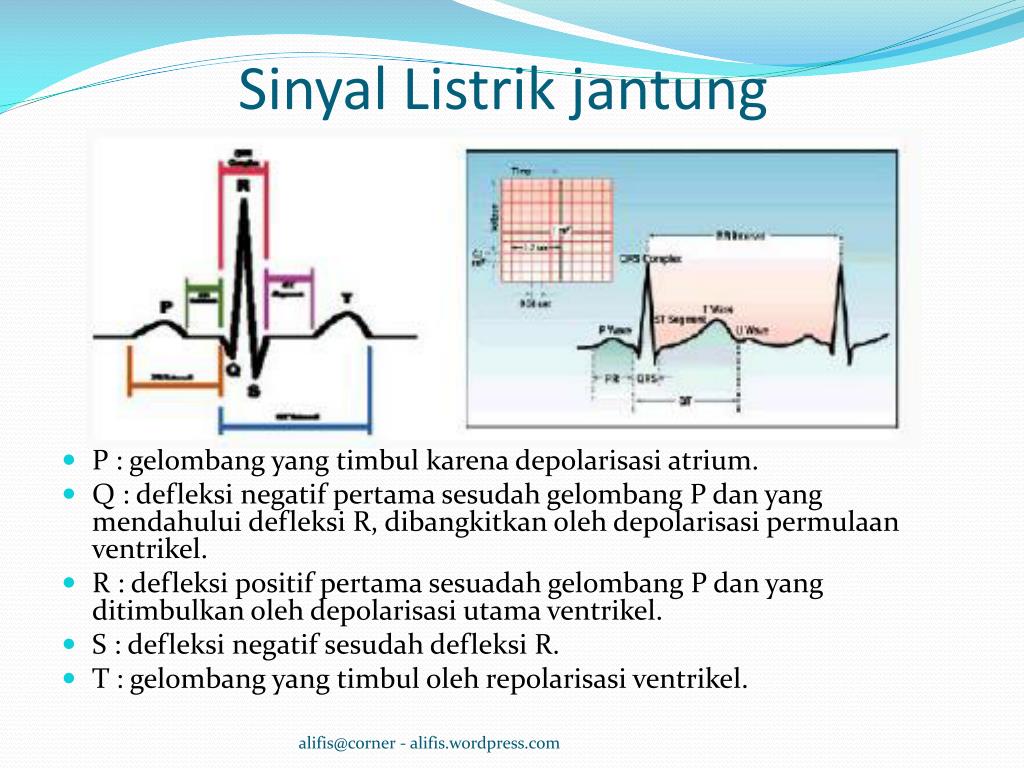

Sinyal Listrik jantung

  • P : gelombang yang timbul karena depolarisasi atrium.

  • Q : defleksi negatif pertama sesudah gelombang P dan yang mendahului defleksi R, dibangkitkan oleh depolarisasi permulaan ventrikel.

  • R : defleksi positif pertama sesuadah gelombang P dan yang ditimbulkan oleh depolarisasi utama ventrikel.

  • S : defleksi negatif sesudah defleksi R.

  • T : gelombang yang timbul oleh repolarisasi ventrikel.

alifis@corner - alifis.wordpress.com


Gelombang depolarisasi otot jantung

Gelombang depolarisasi otot jantung
