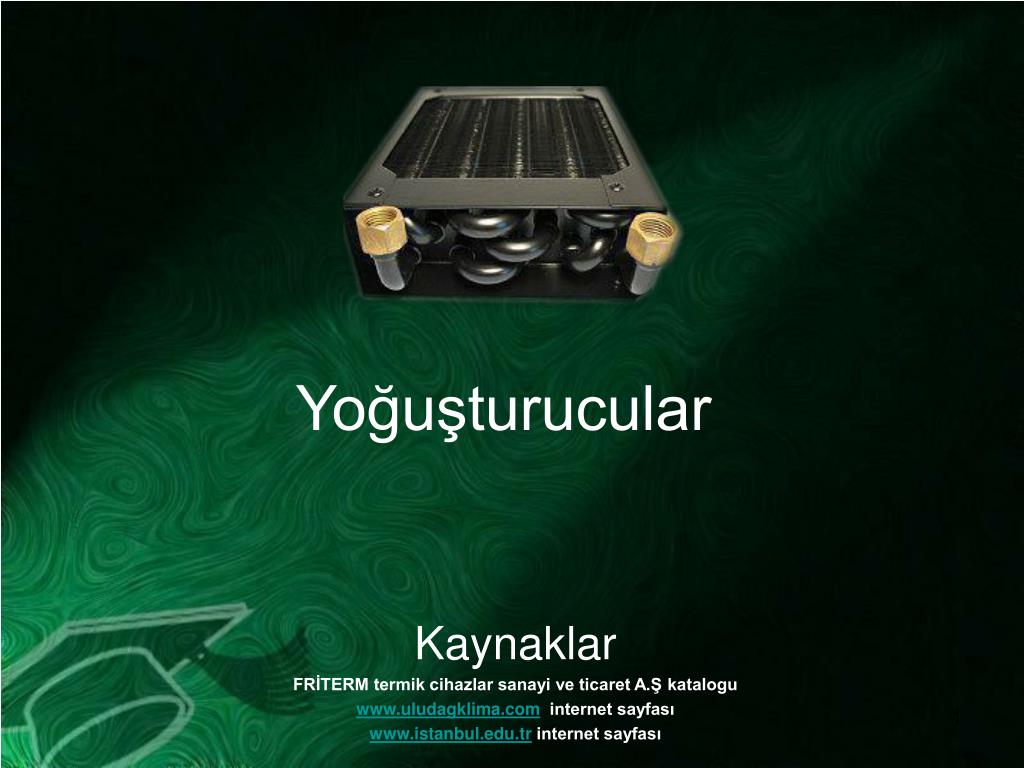

Yoğuşturucular Kaynaklar FRİTERM termik cihazlar sanayi ve ticaret A.Ş katalogu www.uludagklima.com internet sayfası www.istanbul.edu.tr internet sayfası
Bahsedilecek Konular 1-Konderser(Yoğuşturucu) Nedir? 2-Çalışma Şekli… 3-Kondenser tipleri a)Su Soğutmalı Kondanser b)Su Soğutmalı Kondanser c)Evaporatif Kondenserler 4-Hava Soğutmalı Kondenserlerin Tercih Nedeleri 5-Yoşuturucu seçimi 6-Soğutucu Akışkan Miktarı

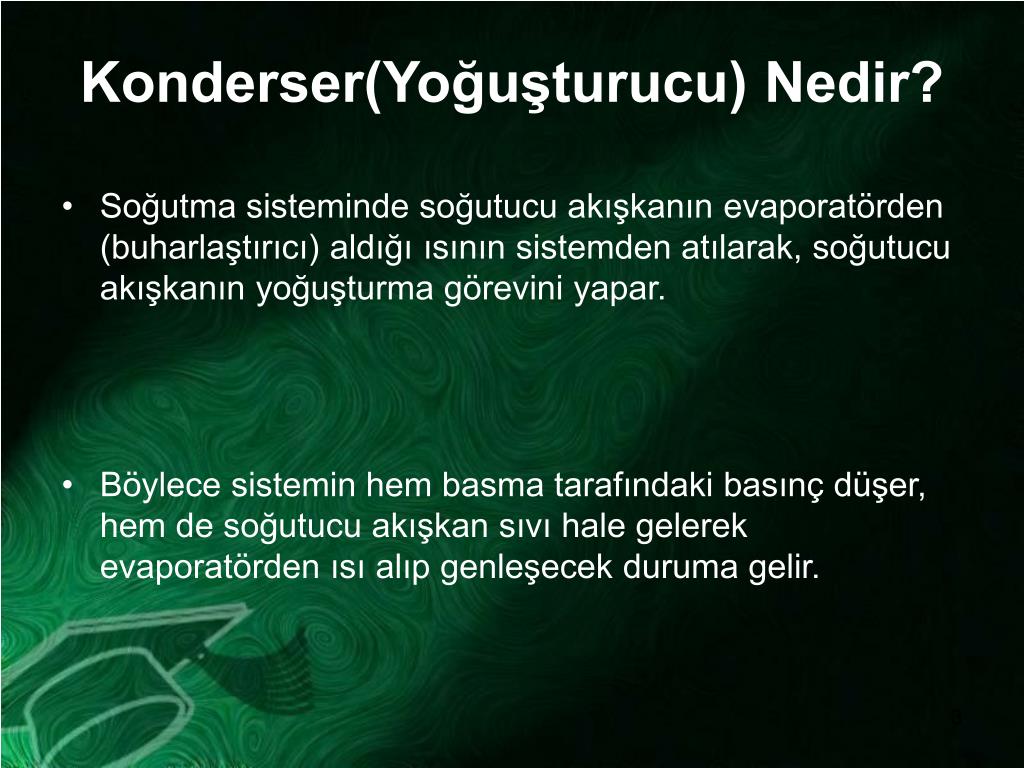

Konderser(Yoğuşturucu) Nedir? • Soğutma sisteminde soğutucu akışkanın evaporatörden (buharlaştırıcı) aldığı ısının sistemden atılarak, soğutucu akışkanın yoğuşturma görevini yapar. • Böylece sistemin hem basma tarafındaki basınç düşer, hem de soğutucu akışkan sıvı hale gelerek evaporatörden ısı alıp genleşecek duruma gelir.

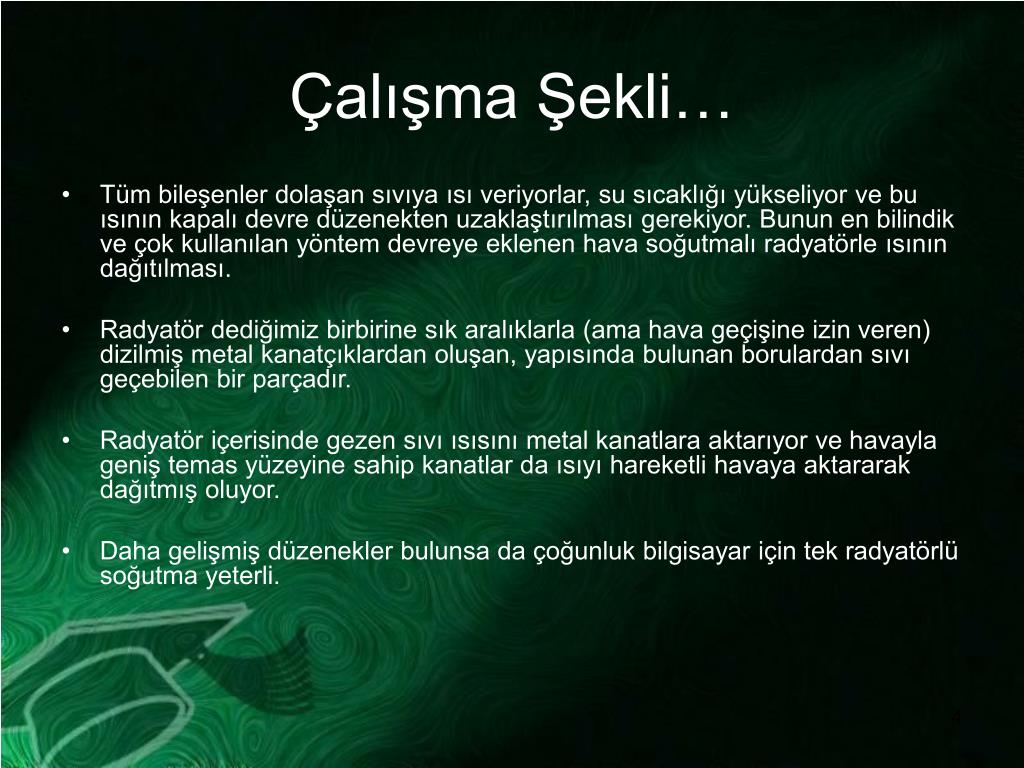

Çalışma Şekli… • Tüm bileşenler dolaşan sıvıya ısı veriyorlar, su sıcaklığı yükseliyor ve bu ısının kapalı devre düzenekten uzaklaştırılması gerekiyor. Bunun en bilindik ve çok kullanılan yöntem devreye eklenen hava soğutmalı radyatörle ısının dağıtılması. • Radyatör dediğimiz birbirine sık aralıklarla (ama hava geçişine izin veren) dizilmiş metal kanatçıklardan oluşan, yapısında bulunan borulardan sıvı geçebilen bir parçadır. • Radyatör içerisinde gezen sıvı ısısını metal kanatlara aktarıyor ve havayla geniş temas yüzeyine sahip kanatlar da ısıyı hareketli havaya aktararak dağıtmış oluyor. • Daha gelişmiş düzenekler bulunsa da çoğunluk bilgisayar için tek radyatörlü soğutma yeterli.

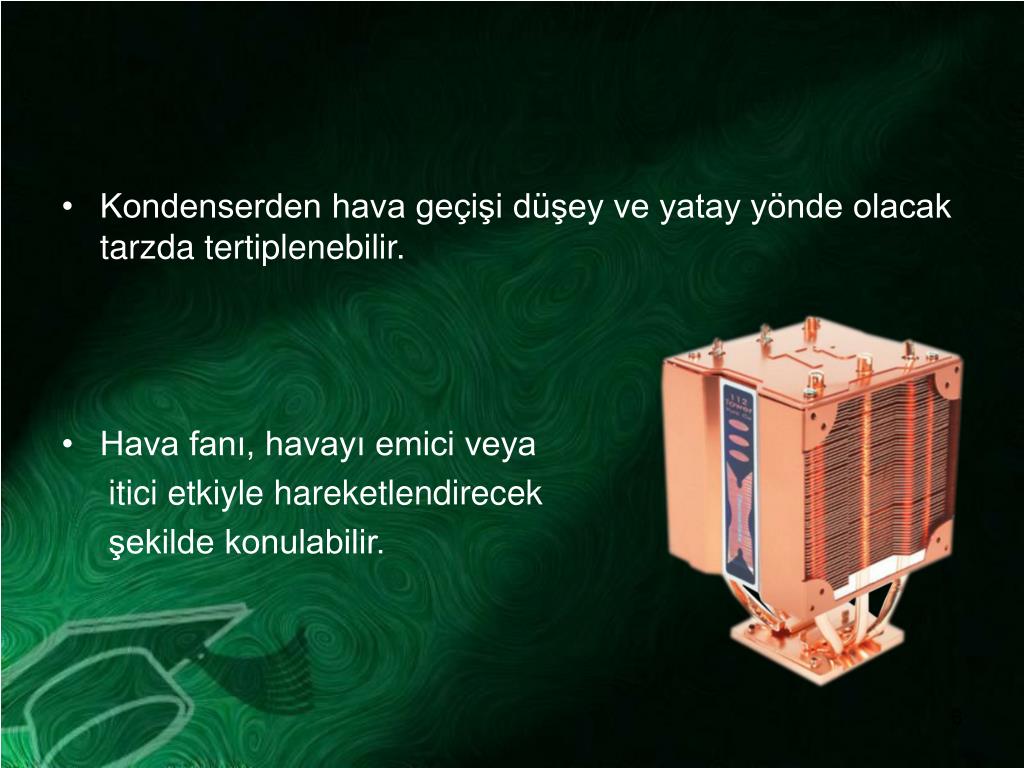

Kondenserden hava geçişi düşey ve yatay yönde olacak tarzda tertiplenebilir. • Hava fanı, havayı emici veya itici etkiyle hareketlendirecek şekilde konulabilir.

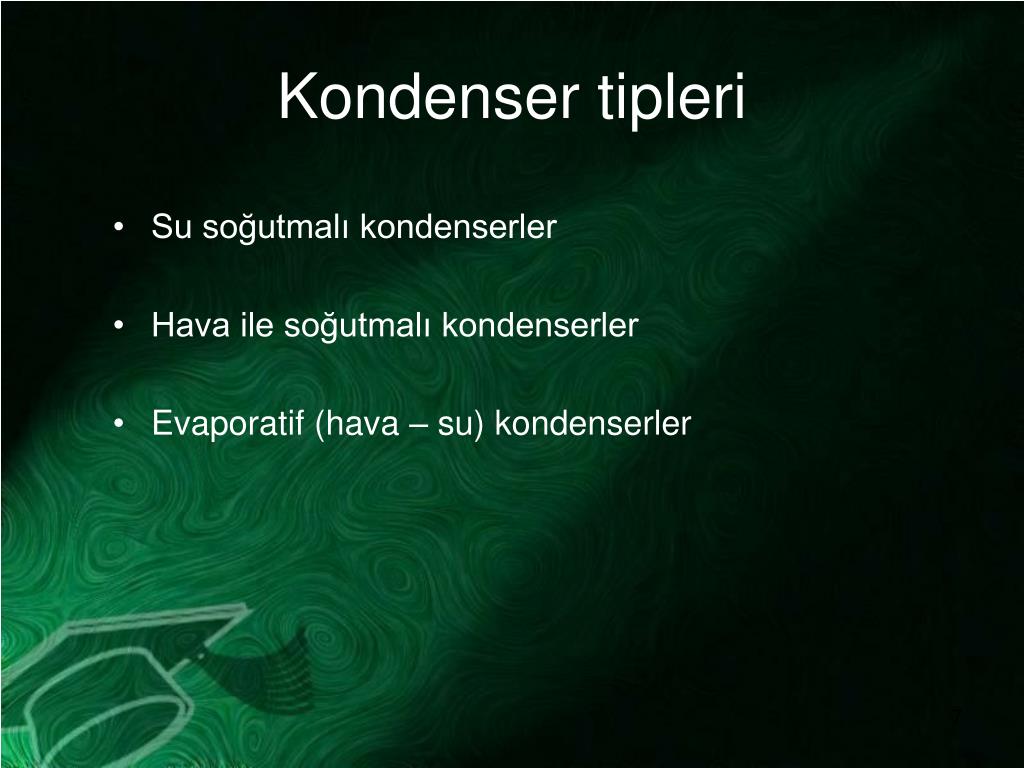

Kondenser tipleri • Su soğutmalı kondenserler • Hava ile soğutmalı kondenserler • Evaporatif (hava – su) kondenserler
Su Soğutmalı Kondanser • Su soğutmalı kondanserler sıcak akışkandan soğuk akışkana transfer eden bi ısı eşanjör olarak tanımlanabilir. Sıcak Soğuk
Hava soğutmalı kondenserler • Sıcak Akışkan boruları üzerinden hava akışı sağlayarak taşınım ile akışkanı soğutmalı sistem olarak tanımlanabilir. Kondenserin alanın takriben % 85’ i yoğuşturma olayına hizmet eder ki kondenserin asli görevi budur. % 5 civarında bir alan kızgınlığın alınması ve % 10 ise aşırı soğutmaya (subcooling) hizmet eder .
Evaporatif Kondenserler • Hava ve suyun soğutma etkisinden birlikte yararlanılması esasına dayanılarak yapılmış olan kondenserlerdir. • 3 ana kısımdan oluşmaktadır (a) Soğutma Serpantini (b) Su sirkülasyon ve püskürtme sistem (c) Hava sirkülasyon sistemi.
HAVA SOĞUTMALI KONDENSERLERİN TERCİH NEDENLERİ: • Basit ve anlaşılabilir oluşları, • Kuruluş ve işletme masraflarının düşüklüğü, • Bakım–İşletme servis kolaylığı • Ayrıca, her türlü soğutma uygulamasına uyabilecek karakterde olmaları.

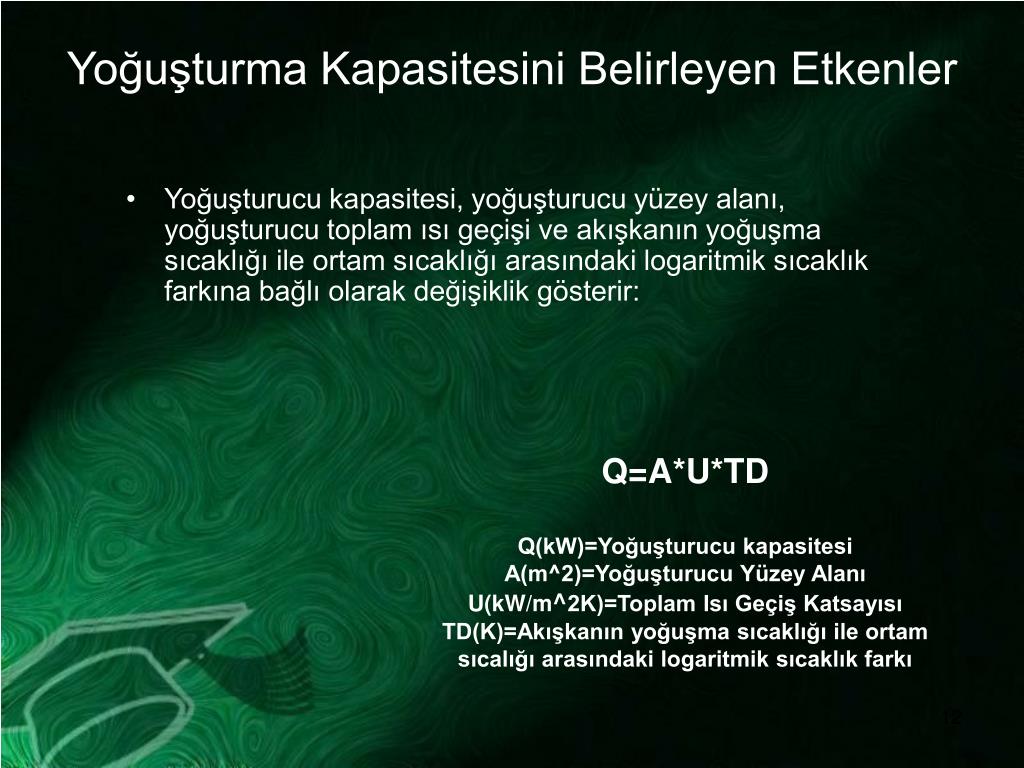

Yoğuşturma Kapasitesini Belirleyen Etkenler • Yoğuşturucu kapasitesi, yoğuşturucu yüzey alanı, yoğuşturucu toplam ısı geçişi ve akışkanın yoğuşma sıcaklığı ile ortam sıcaklığı arasındaki logaritmik sıcaklık farkına bağlı olarak değişiklik gösterir: Q=A*U*TD Q(kW)=Yoğuşturucu kapasitesi A(m^2)=Yoğuşturucu Yüzey Alanı U(kW/m^2K)=Toplam Isı Geçiş Katsayısı TD(K)=Akışkanın yoğuşma sıcaklığı ile ortam sıcalığı arasındaki logaritmik sıcaklık farkı
Yoşuturucu seçimi • Kullanılacak soğutucu akışkan • Soğutma kapasitesi ( soğutma yükü) • Çalışma sıcaklıklarına göre seçim yapılır.

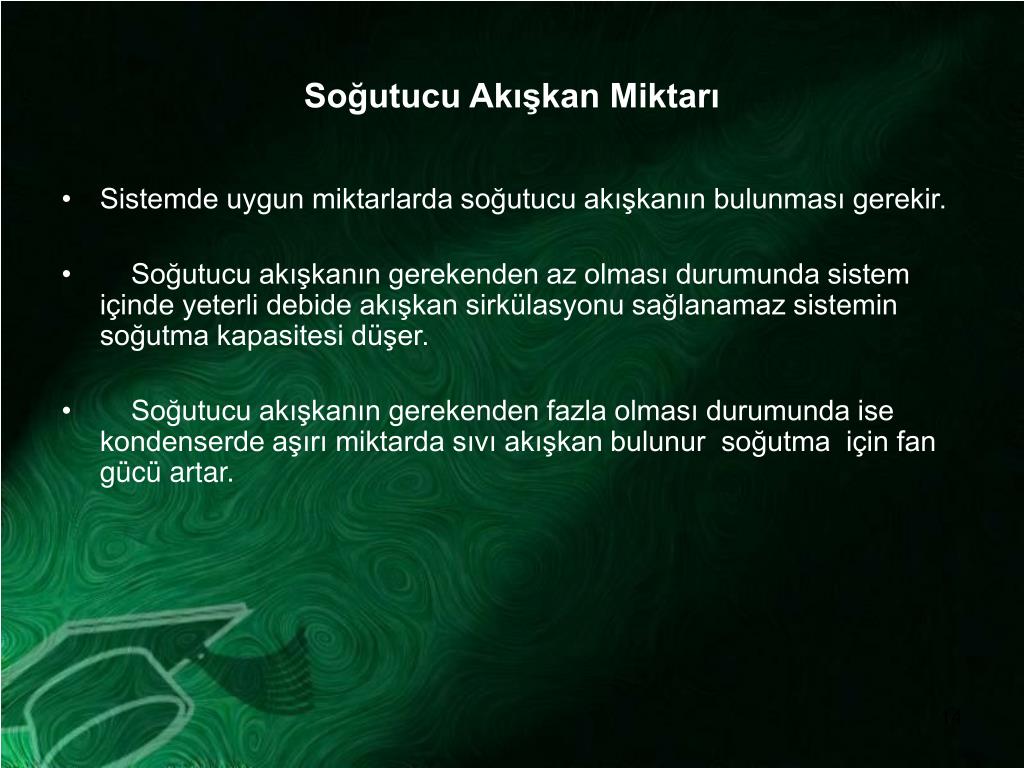

Soğutucu Akışkan Miktarı • Sistemde uygun miktarlarda soğutucu akışkanın bulunması gerekir. • Soğutucu akışkanın gerekenden az olması durumunda sistem içinde yeterli debide akışkan sirkülasyonu sağlanamaz sistemin soğutma kapasitesi düşer. • Soğutucu akışkanın gerekenden fazla olması durumunda ise kondenserde aşırı miktarda sıvı akışkan bulunur soğutma için fan gücü artar.
