MultiSim. 介面介紹. 進入程式主畫面. 介面介紹. 虛擬儀表. 虛擬元件. 真實元件. 介面介紹. 小圖示. 功能說明. 點選真實元件中的電壓. 介面介紹. 選擇不同的電壓源，其相對應之說明圖示. 介面介紹. Group 可以切換到所需元件. 在工作視窗中的圖示. 介面介紹. 這些皆為虛擬元件，先選擇群組，再去找尋需要的元件。另外在叫出元件後還可以更改一些設定。. 介面介紹. 虛擬儀器列表. 左圖為虛擬儀器在工作視窗中的圖，在執行 ”RUN” 之後想觀看工作狀態，可以直接點選圖形。. 介面介紹.
E N D
介面介紹 進入程式主畫面
介面介紹 虛擬儀表 虛擬元件 真實元件
介面介紹 小圖示 功能說明 點選真實元件中的電壓
介面介紹 選擇不同的電壓源，其相對應之說明圖示
介面介紹 Group可以切換到所需元件 在工作視窗中的圖示
介面介紹 這些皆為虛擬元件，先選擇群組，再去找尋需要的元件。另外在叫出元件後還可以更改一些設定。
介面介紹 虛擬儀器列表 左圖為虛擬儀器在工作視窗中的圖，在執行”RUN”之後想觀看工作狀態，可以直接點選圖形。
介面介紹 在工作視窗的點選小圖示可以出現左邊的圖示，可以選擇所需的參數設定。 電壓元的小圖示
介面介紹 在此視窗可以修改電壓元的名稱。 在此視窗可以更改在工作視窗中所顯示的參數設定值。
介面介紹 會根據選擇不同的元件出現不同的參數可以更改。
介面介紹 若選擇的是電晶體，除了一般的參數設定之外，還可以點選框框中的按鈕去修改參數。
介面介紹 這裡主要是在設定SPICE Model的參數。更改這邊的參數會稍微的影響模擬的準確度，不建議初學者修改這些參數。

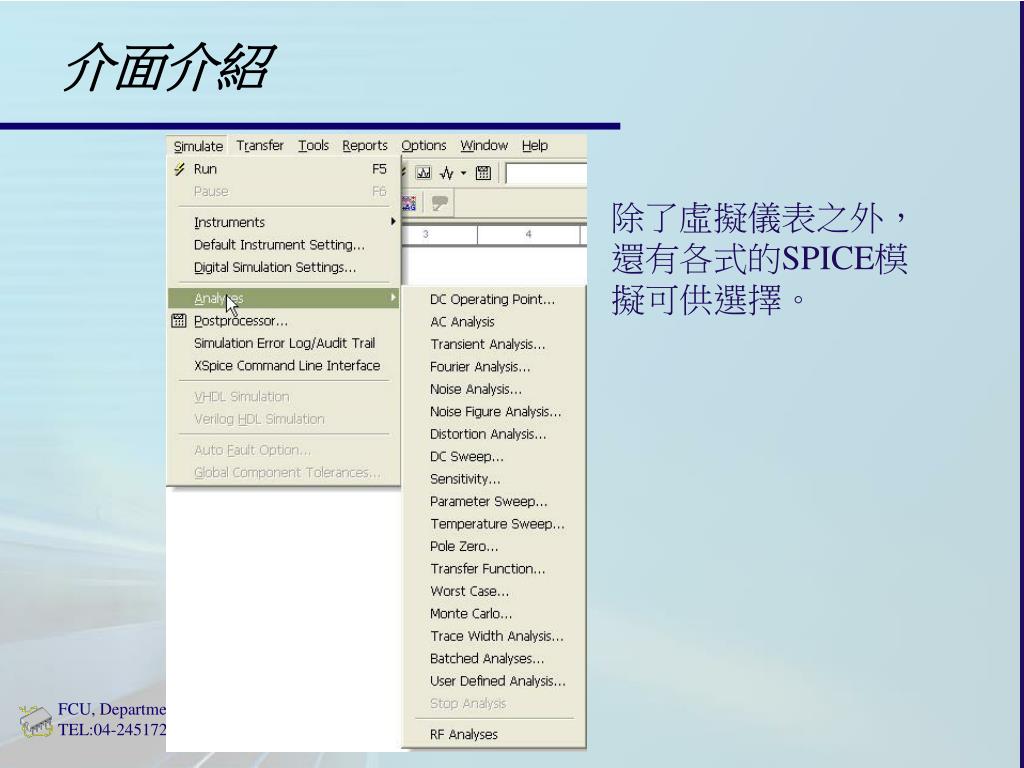

介面介紹 除了虛擬儀表之外，還有各式的SPICE模擬可供選擇。
介面介紹 這是其中的一項”暫態分析” 其中可以選擇初始狀態的設定 模擬的起始、結束時間
介面介紹 選擇OOUTPUT可以選哲想要分析的節點，若是電路的節點很多可以由圖中的選項幫你做電路節點的分類。選擇好之後點Add的選項移到右邊的視窗點選Simulate及可觀測到模擬結果。
介面介紹 在程式的預設值中點選OUTPUT的選項只會出現電路中有的節點，若是想觀測元件的參數可以選擇Add device parameter，加入所要觀測的元件參數。
介面介紹 這是其中的另一項”直流分析”主要是選擇要分析的電源，若是要分析雙電源就必須勾選框框中選項。
介面介紹 與暫態分析相同的，點選OUTPUT選擇電路中要模擬的節點。
後處理 除了一般的SPICE模擬之外，在模擬完之後還可以對訊號作運算稱之為“後處理” 。點選Simulate選擇框框中的選項。
後處理 點選模電路的名稱，從中間的框框選擇要做處理的訊號，最後選擇右邊的框框中要做的運算。
後處理 從紅色框框中選取要執行的運算；按藍色框框執行計算。

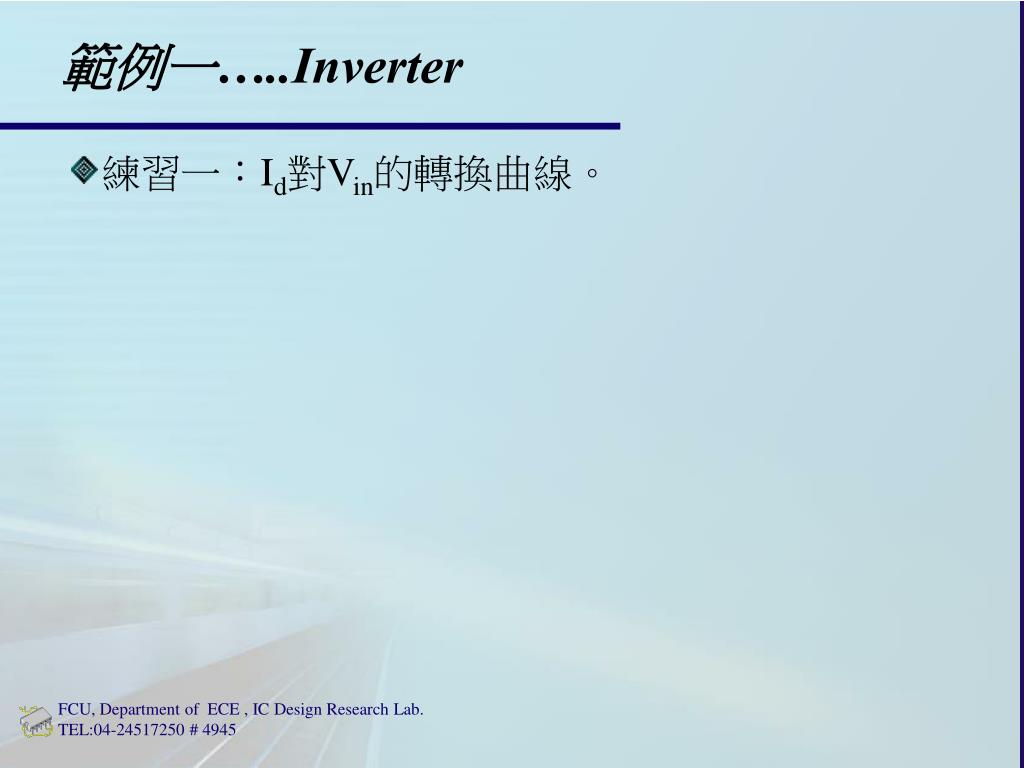

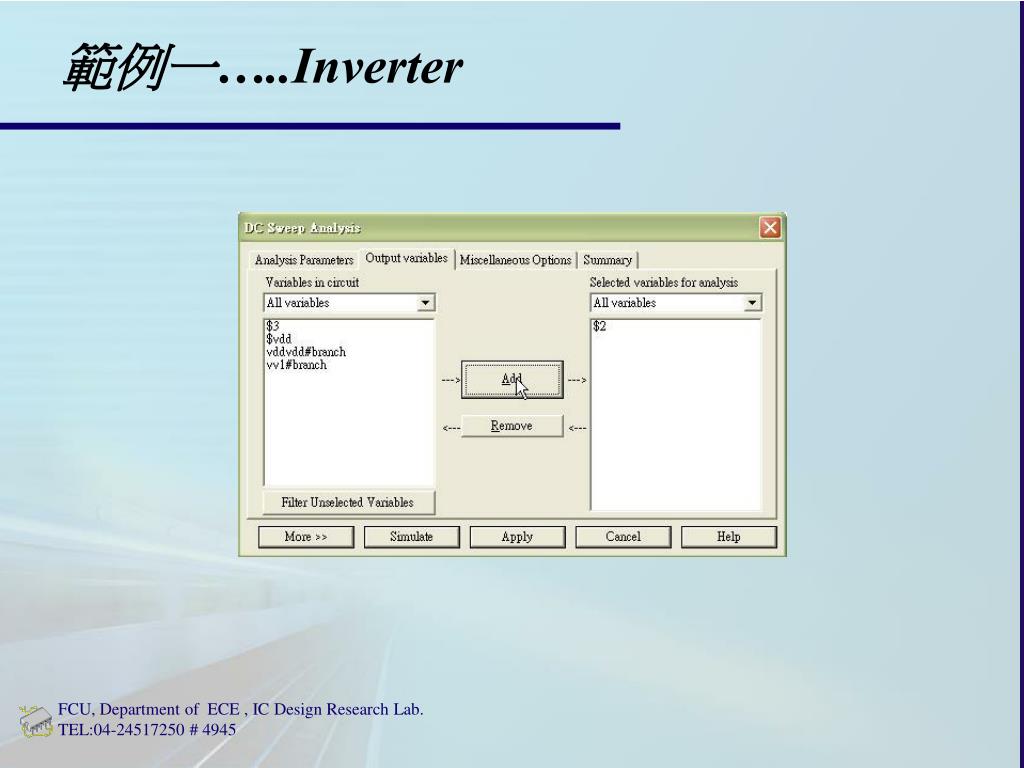

範例一…..Inverter • 練習一：Id對Vin的轉換曲線。

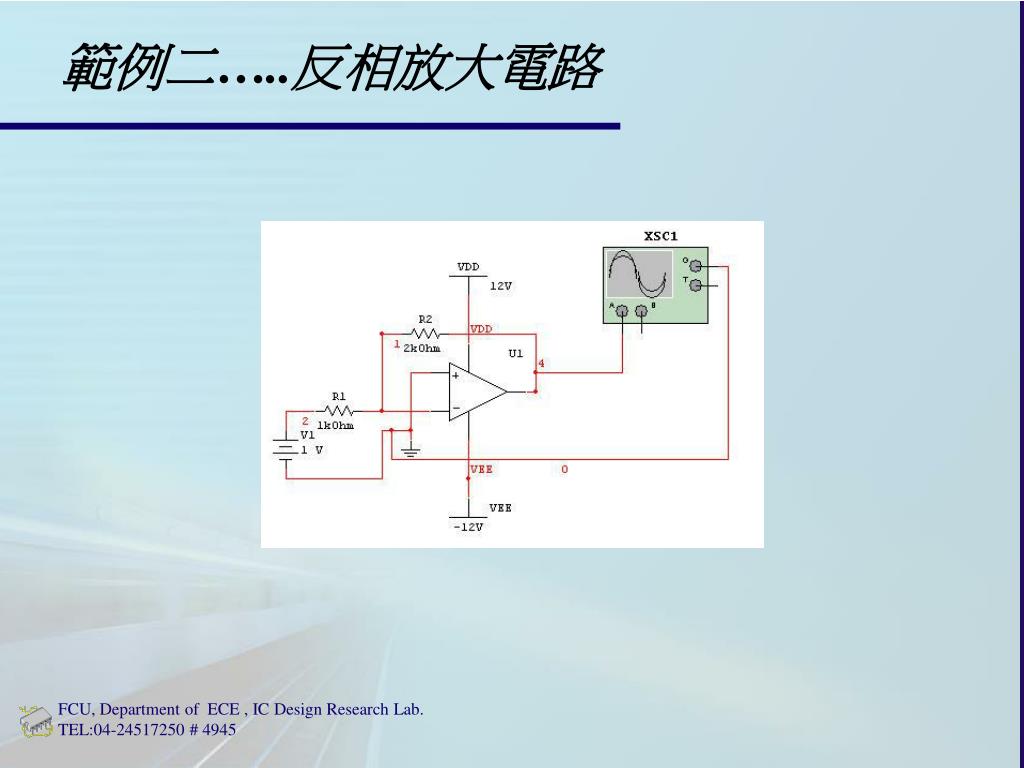

範例二…..反相放大電路 • 練習一：將輸入電壓改為正弦波，振幅一伏；由示波器觀察電壓波形。 • 練習二：利用示波器XY mode觀察輸入輸出電壓波形關係。
