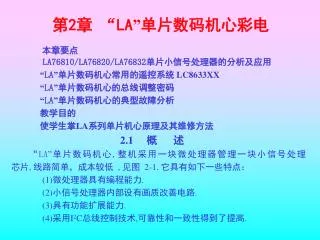

  1. 第2章 “LA”单片数码机心彩电 本章要点 LA76810/LA76820/LA76832单片小信号处理器的分析及应用 “LA”单片数码机心常用的遥控系统LC8633XX “LA”单片数码机心的总线调整密码 “LA”单片数码机心的典型故障分析 教学目的 使学生掌LA系列单片机心原理及其维修方法 2.1 概 述 “LA”单片数码机心,整机采用一块微处理器管理一块小信号处理 芯片,线路简单，成本较低 ,见图 2-1.它具有如下一些特点： (1)微处理器具有编程能力. (2)小信号处理器内部设有画质改善电路. (3)具有功能扩展能力. (4)采用I2C总线控制技术,可靠性和一致性得到了提高.

  2. 图 2-1 “LA”单片数码机心彩电结构框图

  3. 2. 2 LA76810单片小信号处理器分析 2.2.1 LA76810介绍 LA76810继承了LA7680及LA7688的优点，并增加了许多新功能、新电路，最主要的特点是增加了画质改善功能及I2C总线控制功能. 1.LA76810的内部结构 LA76810集中频、视频、扫描小信号处理电路于一身.由图2-2可知LA76810内部包含如下几大主要电路. 图像中频处理电路：主要包括图像中放、视频检波(PLL检波方式)、中频AGC、射频AGC及AFT等电路. 伴音中频处理电路：主要包括伴音中频限幅放大、鉴频器、内/外音频切换(开关)及音量控制等电路. 视频处理电路：主要包括亮度通道、色度通道及RGB处理通道.亮度通道主要包括钳位、视频开关、延时、黑电平延伸等电路;色度通道主要包括色度解调、VCO、APCI、APC2、PAL开关等电路；RGB处理通道包含RGB矩阵、OSD开关、RGB控制及输出等电路.

  4. 行／场扫描小信号处理电路：这部分电路主要包括同步分离、行VCO、行分频、AFCl、AFC2、场同步分离、场分频、场锯齿波发生器等电路.行／场扫描小信号处理电路：这部分电路主要包括同步分离、行VCO、行分频、AFCl、AFC2、场同步分离、场分频、场锯齿波发生器等电路. I2C总线接口：这部分电路主要包括总线译码器、数据寄存器及地址发生器等电路. LA76810在处理信号时，具有如下一些性能特点： (1)适用于PAL／NTSC制信号处理，具有SECAM制信号接口，容易与SECAM解调电路相连. (2)具有多制式伴音处理功能. (3)采用PLL图像解调及伴音解调技术，图、声质量较高. (4)内置色带通滤波器、色度陷波器、1H基带延时器及亮度延时线. (5)内含多种清晰度改善电路，图像清晰度高，层次感强. (6)内置音频和视频选择开关. (7)采用I2C总线控制形式，简化了控制电路.

  5. 图2-2LA76810内部框图

  6. 2.2.2 LA76810对电视信号的处理过程 1.图像 中频处理单元 图像中频处理单元的作用是完成图像中频信号的放大和解调.它主要由图像中放电路、PLL检波电路、伴音中频陷波电路、视频放大电路、AGC电路及AFT电路构成.见图2-3 图2-3 图像中频处理单元

  7. 各电路的主要作用如下： (1)图像中放电路，由三级差分放大器组成，其作用是放大图像中频信号. (2)PLL检波电路又称锁相环检波电路，由视频检波器和中频载波发生器组成.由于LA76810采用了PLL检波方式，因而能有效提高检波灵敏度，并使检波失真大大减小.视频检波器除了能检出视频信号外，还能混出第二伴音中频信号，从52脚输出. (3)AFT电路，能将PLL环路所产生的误差电压送至CPU.一则为CPU提供调谐准确度信息，二则使CPU能输出调谐校正电压，确保图像中频信号的频率准确. (4)中频AGC电路,中频AGC属于峰值AGC.4脚输出RFAGC电压，控制调谐器的高放级.

  8. 2.伴音中频处理单元 该单元对伴音中频进行处理输出音频信号.伴音中频处理单元由带通滤波器、PLL选频电路(伴音PLL电路和混合器组成)、限幅放大器、FM检波器、内/外音频信号切换开关及音量控制等电路组成，如图2-4所示. 图2-4 伴音中频处理单元

  9. LA76810的52脚输出的伴音中频信号经高通滤波后，抑制掉视频信号，再利用带通滤波器及伴音PLL电路来选出伴音中频信号.伴音PLL电路能产生伴音中频载波信号，它受伴音制式控制电压(由I2C总线送来)及54脚输入信号的控制，因而可产生多种制式的伴音中频载波. 限幅电路的作用是削掉寄生调幅,使伴音调频波的振幅保持不变,提高了电路的抗干扰能力. FM检波电路实际上就是一个鉴频电路，它通过对伴音调频波的频偏进行鉴定后，便可输出音频信号. LA76810只具备一路AV音频输入功能，若要扩展AV路数,可在51脚外部设置一个AVl／AV2音频切换电路,这样便可将AV音频输入路数扩展为两路(需与42脚外部视频同时进行扩展)

  10. 3.视频切换单元 视频切换单元可完成内/外视频(即TV／AV视频)信号切换任务,它主要由两组开关组成.如图2-5. 内(TV)视频从44脚输入，外(AV)视频从42脚输入，切换开关的接通方式受I2C总线的控制LA76810只具备一路AV视频输入功能,若要扩展AV路数,可在42脚外围再设一个AVl／AV2视频切换电路,也可增设S增设S端子后，Y(亮度)信号需从42脚输入，C(色度)信号需从44脚输入.当电路工作于S状态，I2C总线送来的数据将使K1、K2置于“2”位置. LA76810外部也可增设SECAM解调电路.若增设SECAM解调器后,可将40脚输出的信号送至SECAM解调器.

  11. 图2—5 视频切换单元

  12. 4.亮度信号处理单元 亮度信号处理单元如图2-6所示，由色度陷波器、亮度延时电路、挖芯降噪电路、黑电平延伸电路、对比度控制及亮度控制电路组成. 图2-6 亮度信号处理单元

  13. 挖芯降噪电路的作用是提高信噪比,其传输特性如图2-7所示.由图可知,当输入信号幅度位于A、B之间的区域时,输出信号为零,这样就可将那些幅度小于有用信号的噪声挖去,从而提高信噪比.挖芯降噪电路的作用是提高信噪比,其传输特性如图2-7所示.由图可知,当输入信号幅度位于A、B之间的区域时,输出信号为零,这样就可将那些幅度小于有用信号的噪声挖去,从而提高信噪比. 图2-7 挖芯降噪电路传输特性

  14. 黑电平延伸电路又称黑电平扩展电路，它可在不改变白电平的同时，对亮度信号的浅黑电平进行延伸，使其向黑电平方向扩展，但不会超过消隐电平.图2-8是黑电平延伸示意图，由图可知，经黑电平延伸后，可加大亮度信号的对比度，使暗区图像层次变得丰富.黑电平延伸电路又称黑电平扩展电路，它可在不改变白电平的同时，对亮度信号的浅黑电平进行延伸，使其向黑电平方向扩展，但不会超过消隐电平.图2-8是黑电平延伸示意图，由图可知，经黑电平延伸后，可加大亮度信号的对比度，使暗区图像层次变得丰富. 图2-8黑电平延伸示意图

  15. 黑电平延伸原理可由图2-9来进行说明.黑电平检测电路能检出亮度信号的浅黑电平，黑电子扩展起点可由I2C总线进行设定.待扩展的黑电平黑电平延伸原理可由图2-9来进行说明.黑电平检测电路能检出亮度信号的浅黑电平，黑电子扩展起点可由I2C总线进行设定.待扩展的黑电平 图2-9 黑电平延伸原理图

  16. 经黑电平放大后，送至混合电路，并与原Y信号相加，输出黑电平得到扩展的Y信号.消隐脉冲电平滤波电路的作用是分离出消隐电平并送至比较器.与信号黑峰电平比较, 输出控制电压，并控制黑电平放大器的增益，使延伸后的黑电平不会超过消隐电平. 5.色度信号解调单元 见图2-10,色度信号解调单元与普通彩电基本类似.但由于色度信号在检波前没有进行U、V分量的分离，故色度解调电路输出的R-Y及B-Y信号中含有失真分量,故增加了基带延时电路. 在基带延时处理电路中，色差信号被转化为电荷形式的信号，再在转移脉冲的控制下，进行逐位移动，这相当于对信号进行延迟处理.经延迟处理后的色差信号与直通信号进行加法运算,从而使失真分量相互抵消，输出无失真的R-Y及B-Y信号. LA76810色度解调电路只具有PAL/NTSC制解调能力.

  17. 图2—10 色度信号解调单元

  18. 6．副载波单元 副载波单元能输出4.43MHz及3.58MHz的副载波，以满足PAL／NTSC制解调的需要.3.58MHz副载波是通过频率合成技术获得的. 图2-11 副载波单元

  19. 7．RGB处理单元 RGB处理单元如图2-12所示.其作用是完成内/外RGB信号切换和黑白平衡调整. 外RGB信号由CPU送来.它实际上就是字符RGB信号(也可以是子画面RGB信号或图文RGB信号). LA76810中，设有AKB系统(自动动态平衡控制系统)，它借助CPU的控制可自动完成黑白平衡调整，并保持黑白平衡的正确性.黑白平衡调整完全由I2C总线系统来控制，无需再设置可变电阻.

  20. 图2—12 RGB处理单元

  21. 8．扫描处理单元 LA76810中的行／场扫描处理电路具有如下一些特点： (1)采用内置行振荡电路，振荡频率为4MHz; (2)采用双AFC电路来控制扫描频率和相位，扫描稳定性极高； (3)采用分频方式获取行／场扫描脉冲，无需设置单独的场振荡电路. 行场扫描小信号处理电路框图如图2—13所示.当25脚有5.0V电压输入时，行VCO电路便开始工作，产生4.0MHz的振荡信号经1／256行分频后，得到行频脉冲，经1／312.5行分频后得到场频脉冲.

  22. 图2—13 扫描小信号处理电路框图

  23. 2.2.3 LA76810在长虹CN-12机心中的应用 1.长虹CN-12机心的电路结构及特点 长虹CN—12机心的基本框架如图2-14所示.其小信号处理器使用LA76810，微处理器采用LC8633XX芯片(或CHT0406／0410)，场输出电路一般采用LA7840／41／45／46等芯片，电源电路及末级视放电路一般由分立元器件构成. 图2-14 长虹CN—12机心的基本框图

  24. 2．LA76810在长虹CN-12机心中应用电路 长虹CN-12机心的具体机型很多，不同的机型，其电路大同小异，主要区别仅体现在AV功能设置及SECAM制功能设置上.为了便于理解，这里以长虹G2108型彩电为例进行分析，长虹G2108型彩电是CN-12机心的主要代表产品之一，其小信号处理电路如图2—15所示. 由高频调谐器IP端子输出的图像中频(含第一伴音中频信号)先经预中放电路V101放大后，再由声表面滤波器送至LA76810的5脚和6脚，由于声表面滤波器不能吸收33.5MHz的M制第一伴音中频信号，故在接收NTSC-M制信号时，会出现伴音干扰图像的现象.为了避免这种现象，电路中特设了一个33.5MHz吸收网络，它由L101、C104、C100、C101及V102等元器件构成.在接收NTSC-M制信号时，CPU送来低电平，V102截止，吸收网络工作于33.5MHz. 在接收其他制式时,CPU送来高电平,V102饱和,C101接入电路,LC回路的谐振频率下降,对33.5MHz的信号无衰减作用.

  25. 图2-15 长虹G2108彩电小信号处理电路

  26. 中频信号进入5脚、6脚以后，经内部中频放大及视频检波电路处理后，产生彩色全电视信号及第二伴音中频信号，彩色全电视信号从46脚输出，第二伴音中频信号从52脚输出. 48脚和49脚外接的L201(内附电容)为中频VCO网络，它调谐在38.0MHz上,以产生中频载波.50脚外接中频PLL环路滤波器(由R220、R219、C242及C239组成), 50脚电压用来锁定中频VCO频率.PLL环路滤波器所产生的误差电压经内部AFT电路处理,从10脚输出AFT电压，被送至微处理器的14脚,用以确定精确的调谐点.当调谐最准确时,LA76810的10脚电压为2.5V左右.在自动搜索时,10脚电压会大幅波动. 中频电路中,设有AGC电路,可对中频信号的强弱进行检测,再由3脚外接的C204进行滤波,形成中频AGC电压,控制中放电路增益.中频AGC电压经RFAGC电路处理后,从4脚输出高放延迟AGC电压,送至调谐器的AGC端控制高放级增益.

  27. 46脚输出的彩色全电视信号经电容C248耦合后，送至44脚，并与42脚输入的外视频(AV视频)信号进行切换.切换后的信号一路从40脚输出，送至机外；另一路进入解码电路，经解码电路处理后，从19脚、20脚及21脚输出R、G、B三基色信号，至末级视放电路.45脚外接黑电平检测滤波电路，由C245及R225组成.38脚外接4.43MHz振荡网络(由R289、G201组成),LA76810采用频率合成方式来产生3.58MHz副载波，因此外部无需再接3.58MHz晶振.39脚外接色副载波PLL环路滤波器(由C254、C256、R233、R234及R235组成),36脚外接的电容C274也是色副载波PLL环路滤波器,39脚和36脚电压分别用来锁定内部VC01及VC02的振荡频率和相位. 14脚、15脚及16脚由CPU输入R、G、B字符信号,17脚由CPU输入字符挖框信号.17脚为高电平时,有字符输入;17脚为低电平时,字符被禁止.

  28. 1脚、2脚及51脚外围电路如图2-16所示,当电路工作于TV状态时，微处理船的37脚输出高电平，V804饱和，从而将AV音频旁路到地.同时，由于V804饱和，会使V803截止，LA76810的2脚输出的音频信号经V802射随后，送出机外.当电路工作于AV状态时，CPU的37脚输出低电平，V804截止，AV音频信号经RC耦合后，顺利地送到51脚. 同时，AV音频也能经V803后送出机外,而TV音频不能经V802送至机外.这样，就能确保在TV状态时，TV音频能从本机的音频输出孔送出机外，而在AV状态时,外部输入的AV音频信号也能从本机的音频输出孔送出机外.1脚输出的音频信号总是与电路的工作状态相对应，即TV状态，输出TV音频：AV状态，输出AV音频. V183、V185构成静音控制电路，无信号或按遥控器“静音”键时，CPU的2脚输出高电平，使V183及V185均饱和，将音频信号旁路到地，使N1811脚无音频信号输入，扬声器也就自然无声音发出，使整机处于静音状态.

  29. 图2-16 1脚、2脚及51脚外围电路

  30. 2.3 LA76820单片小信号处理器分析 2.3.1 LA76820介绍 1.LA76820功能特点 LA76820是LA76810的升级产品.LA76820与LA76810相比,具有如下一些优点. (1)LA76820具有更好的白平衡特性，可防止白平衡漂移； (2)LA76820的中频通道具有更强的抗干扰能力. (3)NTSC制解调功能进一步完善,使色调失真减小,NTSC制竖条干扰也大大降低； (4)LA76820取消了SECAM制接口电路,增强了色度PLL环路的锁相功能. 由于LA76820是LA76810的改进型号,故在信号处理方面,两者基本相同. 2．LA76820与LA76810外围电路的不同之处 LA76820仅在34脚、35脚及37脚的功能定义上,略做了一些改动.LA76820的34脚和35脚为色度通道的滤波端,其外部接滤波网络.37脚却变成了黑电平扩展滤波端,外接滤波电容.

  31. 2.3.2 LA76820在康佳机中的应用 1. LA76820构成的彩电整机框图 LA76820主要用在康佳A10机心中的一些派生机型上,如F2100A、F2109A、F2109A1、F2109A2、F2188A及T2116A等.图2-17是康佳F2188A型彩电结构框图，整机以LA76820为核心构成,CPU选用LC863328A(软件号为5T-45). 图2-17 康佳AF2188A型彩电框图

  32. 图2-18 LA76820在康佳F2188A型彩电中的应用电路

  33. 图2-18所示为LA76820在康佳F2188A型彩电中的应用电路,其信号流程如下:图2-18所示为LA76820在康佳F2188A型彩电中的应用电路,其信号流程如下: 由调谐器送来的图像中频信号,经预中放V102放大和声表面滤波后送到LA76820的5脚和6脚.声表面滤波器的滤波特性可由微处理器的35脚进行控制.当接收PAL制节目时，微处理器的35脚输出低电平,声表面滤波器适应处理PAL制图像中频信号;当接收NTSC-M制信号时，微处理器35脚输出高电平，声表面滤波器适合处理NTSC制图像中频信号. LA76820的5脚和6脚输入的图像中频信号经中频放大和PLL检波后，产生视频图像信号和第二伴音中频信号，视频图像信号从46脚输出，第二伴音中频信号从52脚输出. 52脚输出的第二伴音中频信号经C240、C241和L241组成的高通滤波器滤波后，送至54脚，由内部PLL伴音检波器进行检波处理，产生音频信号，再与51脚输入的外伴音信号进行切换，切换后的信号经音量控制后从1脚输出，一路送至伴音功放电路，另一路经V804射随后，分成R、L两路，送出机外.

  34. 46脚输出的视频信号经RC耦合后，送至44脚(S端子色度信号也从44脚输入)，并与42脚输入的外视频信号进行切换.切换后的视频信号一路送至解码电路，经解码后，从19脚、20脚及21脚输出R、G、B三基色信号，送至末级视放。切换后的视频信号另一路从40脚输出，经V801射随后送出机外. 本机设有两组AV输入端子及一路S输入端子。与LA76810一样，LA76820也只具备一路AV输入能力，因此要想扩展AV功能，只有在LA76820外部再增加一块开关切换集成,本机选用了TC4053(N801). AVl信号和AV2信号送至TC4053,由TC4053对它们进行切换，再将切换后的视频信号送至LA76820的42脚，将切换后的音频送至LA76820的51脚.当采用S端子输入时,S端子亮度信号经N801切换后,送至LA76820的42脚，色度信号则直接送至44脚.S端子中设有一组同步开关,可对AVl视频及S端子亮度信号进行切换,还可向CPU送入一个S端子识别信号.

  35. 2.4 LA76832单片小信号处理器分析 2. 4.1 LA76832介绍 1. LA76832功能特点 LA76832也是LA76810的升级产品，其内部结构如图2-19所示，它在LA76810的基础上做了如下一些改进： 1)取消了SECAM制输入接口 2)增加了枕形校正功能 3)增加了X射线保护功能 2. LA76832的引脚功能与LA76810引脚功能的区别 LA76832的22脚用于输出枕形校正电压，此电压送至枕校输出电路. LA76832的34脚用于输入X射线保护电压，当不使用X射线保护功能时,可将此脚直接接地,或经一并联RC网络接地. LA76832的35脚用于输出同步信号.同步信号送至CPU,为CPU提供电台识别信号.LA76832的37脚是钳位滤波端，外接钳位电路. LA76832其余引脚的功能与LA76810的对应引脚相同，LA76832处理信号的过程与LA76810也基本相同.

  36. 图2—19 LA76832内部结构

  37. 2.4.2 LA76832在康佳彩电中的应用 1.由LA76832构成的彩电结构框图 LA76832用于康佳A10机心中的一些派生机型上，如T2588A、T2988A、F2968A1等,与其配套的CPU为LC8633XX芯片.根据机型的不同, 音频处理电路及AV切换电路可能略有差别.这里以康佳T2588A／2988A为例进行分析. 康佳T2588A ／ 2988A整机结构框图如图2-20所示.

  38. 图2-20 康佳T588A／2988A整机框图

  39. 康佳T2588A／2988A共由10块集成电路组成，其功能分别如下： N301 (LA76832)： 小信号处理器； N601 (LC863320)：微处理器； N602 (ST24C04)： 存储器(E2PROM)； N401 (LA7841)： 场输出电路； N201 (LA4270)： 伴音功放电路； N202 (LA4270)： 重低音功放电路； N203 (LM4558)： 双路运算放大器,用于形成重低音； N802 (TDA9859)： 伴音效果处理器； N801 (LA7221)： AV切换开关； N901 (TDA4605)： 电源稳压控制器.

  40. 2.4.2 LA76832在康佳T2588A／2988A彩电中的应用 图2-21所示为康佳T2588A／T2988A彩电小信号处理电路.由调谐器送来的图像中频信号经V102放大及声表面滤波器处理后,送至LA76832的5脚和6脚.声表面滤波器的滤波特性可由微处理器的35脚控制。当微处理器的35脚输出高电平时，V103饱和，VDl02截止，声表面滤波器处理PAL制信号：当微处理器的35脚输出低电平时,V103截止,VDl02导通，声表面滤波器处理NTSC制信号. 图像中频信号进入5脚、6脚后，由内部中放通道进行放大和解调处理(属PLL解调方式),产生视频图像信号和第二伴音中频信号.第二伴音中频信号从52脚输出，经高通滤波后,送至54脚,由内部电路完成伴音解调处理，产生的音频信号从1脚输出。视频图像信号从46脚输出，送回至44脚。在LA76832内部,44脚输入的信号与42脚输入的信号进行切换，切换后的信号送至解码电路,最后从19脚、20脚及21脚输出R、G、B三基色信号.

  41. 图2-21 LA76832在康佳T2588A／T2988A彩电中的应用电路

  42. 与LA76810／76820一样，LA76832只具备一路AV输入功能，要想扩展AV路数，只有在LA76832外部另外增加一块AV切换电路板.康佳T2588A／2988A彩电具有两路AV及一路S端子输入功能,故在LA76832的42脚及44脚外部设了一块AV切换电路LA7221,它先对AVl视频及AV2视频进行切换,再将切换输出的视频信号送至LA76832的42脚.若插入S端子时,S端子亮度信号先与AVl视频信号在LA7221中进行切换，切换输出的信号送至LA76832的42脚,S端子色度经C820及VDl25、VD820后送至LA76832的44脚.内／外视频信号的选择仍由LA76832内部电路来完成,40脚可输出选择后的信号. LA76832的35脚是同步分离输出端,由内部同步分离电路分离出的复合同步信号一方面用来控制行／场扫描电路；另一方面从35脚输出,送至CPU的33脚,CPU通过检测此信号来识别有无节目. 内部枕校电路所产生的枕校抛物波电压从22脚输出,经V461、V460放大后，在C419上形成足够幅度的下凹抛物波电压,送至行偏转电路，以调制行扫描电流,克服水平方向上的枕形失真.

  43. 2.5 “LA”单片数码机心常用的遥控系统 2.5.1lC8633XX系列芯片介绍 1.概述 LC8633XX系列芯片8bit单片机.该系列单片机所包含的主要型号有:LC863316A、LC863320A、LC863324A、LC863328A及LC863332A等.这类单片机的硬件结构基本相同，只是内部ROM容量略有差别，CPU型号的后两位数实际上反映了芯片内ROM的容量,如LC863324A内部ROM容量为24KB，而LC863316A内部ROM容量为16KB.

  44. LC8633XX系列芯片具有如下一些特点： (1)最小总线周期为0.424μs； (2)内部只读存储(又称编程ROM)为16KB／20KB／24KB／28KB／32KB等； (3)内部CGROM容量为16KB； (4)内部RAM容量为512B，屏显(OSD)RAM容量为352×9位； (5)内置5路8位模／数转换器； (6)具有ROM校正功能； (7)有15个中断源，9个矢量中断系统； (8)采用完整的集成化系统时钟发生器和显示时钟发生器； (9)晶体振荡器采用PLL锁相环控制方式. 2. LC8633XX系列芯片的结构见图2-22

  45. 图2-22 LC8633XX系列芯片硬件结构 框图

  46. 3.LC8633XX芯片的引脚功能 LC8633XX芯片具有两种封装形式: 一种采用42脚双列直插封装 ; 另一种采用48脚方形封装. 这两种封装形式如图2-23所示.目前彩色电视机所用的大多采用42脚封装的芯片. 表中所列的只是各引脚的原始功能，由于LC8633XX芯片具有编程能力，厂家只需向市片内部ROM中写入不同的控制软件，便可对芯片各引脚的具体功能进行定义.因此，当LC8633XX芯片用于不同彩电时，其引脚具体功能可能存在较大的差别，这是数码彩电CPU与普通遥控彩电CPU的最大区别.

  47. 图2-23 LC8633XX芯片封装图

  48. 2.5.2 LC8633XX芯片在长虹CN-12机心中的应用 1.CHT0406功能特点 长虹CN—12机心的单片机广泛采用LC863316A／LC863328A，厂家根据CN—12机心的控制功能要求进行编程，然后将程序(软件)写入到LC863316A(或LC863328A)内部的ROM中，形成掩膜片，并将掩膜片命名为CHT0406.它除了具有普通CPU功能外，还具一些辅助功能. 2.CHT0406外围电路分析 CHT0406外围电路如图2-24所示.1脚为重低音控制端.2脚为静音控制端，在正常工作情况下，2脚输出低电平.无信号或静音时，2脚输出高电平.4脚为SECAM制式控制端，不用时接地.7脚输出待机控制电压.正常工作时，7脚输出低电平，待机时7脚为高电平.8脚为调谐脉冲输出端.调谐时，8脚输出一连串调宽脉冲电压，经V141电平转换后,再经三节RC积分滤波,转换为0～30V直流电压送至高频调谐器进行选台.10脚和11脚外接32kHz振荡网络,为内部时钟振荡器提供基准信号，用以锁定时钟振荡器的振荡频率.在CPU内部的相位检测器,通过对时钟信号和32KHz的基准信号进行比较后,产生误差电压,经18脚外接的环路滤波器滤波后,转换为直流电压,进而锁定时钟振荡频率.

  49. 图2-24 CHT0406外围电路

  50. 12脚为供电端，采用+5V电压供电.3脚和16脚为键盘控制指令输入脚，外接本机键盘.14脚为AFT电压输入端，AFT电压用以确定精确的调谐点.33脚为电台识别信号输入端.如果CPU的33脚无同步信号输入，CPU就会做出无节目的判断，从而产生蓝屏、静音及10分钟后自动关机现象. 17脚为复位端，采用低电平复位方式.21脚和20脚分别为行、场逆程脉冲输入端，对字符显示起定位作用.字符信号一旦产生，便以三基色形式从22脚、23脚和24脚输出.用于字符挖框的消隐信号从CPU的25脚输出,在CPU的25脚输出高电平期间，字符信号有效.25脚低电平时,字符被禁止.29脚和30脚为I2C总线输出端，外部挂有存储器(ST24C04)及小信号处理器(LA76810).本机的绝大多数控制功能是由I2C总线控制完成的.32脚为I2C总线开／关控制端.正常工作时,32脚为高电平；当该脚为低电平时，CPU总线交给机外计算机控制.31脚为过流保护检测电压输入端.正常工作时,二极管处于截止状态，31脚为高电平(5.0V).若+9V或+25V电源中的任何一个出现过流(如电源对地短路)时,相应的二极管便会导通,只要31脚电压下降到3.0V以下，且持续1s时,CPU便输出待机指令,电源进入待机状态,此时用遥控器也不能开机.
