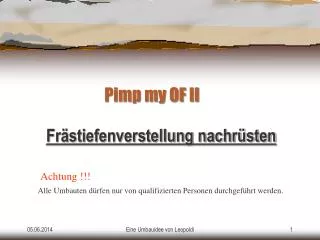

  1. Pimp my OF II Frästiefenverstellung nachrüsten Achtung !!! Alle Umbauten dürfen nur von qualifizierten Personen durchgeführt werden. Eine Umbauidee von Leopoldi

  2. Arbeitsweise OF = Oberfräse Fingerzinken und halbverdeckte Schwalbenschwanzverbindungenmit der Wolfcraft Zinkenfräse 4270 für OF´s fertigen: Beim Fingerzinken wird die Frästiefe gleich der Materialstärke eingestellt. Beim halbverdeckten Schwalbenschwanzfräsen wird die Frästiefe mittels beiliegender Schablone eingestellt. Eine Umbauidee von Leopoldi

  3. Fräsbilder Montiert und geschliffen Upps! Zu tief gefräst Fräsungen Eine Umbauidee von Leopoldi

  4. Das Problem und die Lösung • An die Oberfräse wird eine Führungsplatte mit Hilfe eines Zentrierstiftes montiert. • Diese Arbeit ist lästig und zeitaufwendig, so dass ich eine eine Dauerlösung mittels preiswerter Oberfräse realisieren möchte. • Bei einer preiswerten OF wird die Frästiefe durch Drücken gegen eine recht stramme Federspannung durchgeführt. • Zur Arretierung muss dann noch ein Feststellhebel betätigt werden. • Für ein präzises Einstellen der Frästiefe extrem unbequem und ungenau! • Folglich ist eine Höheneinstellung nachzurüsten. Psst: Für die Wolfcraft Zinkenfräse 4270 und die Budget OF zahlt man z.Z. bei der Praktiker- Rabattaktion zusammen rund 40+25= 65 €! Eine Umbauidee von Leopoldi

  5. Der Gesamtüberblick Die Maschine wird mitdem gezeigten Zubehörgeliefert! x x x x x Diese Teile werden nicht benötigt! x x x Kunststoffplatte währendder Bearbeitung entfernen. Eine Umbauidee von Leopoldi

  6. Der fertige Umbau Eine Umbauidee von Leopoldi

  7. Das benötigen wir Eine der mitgelieferten 8-mm Stangen wird,wie im Bild links gezeigt bearbeitet. Der Passstiftx ist ein 6mm Blechstück ca. 10x30mm. Für die Stellmutter hilft nur Feilen und Schweißen Empfehlung: Alles zurechtfeilen; wenn alles passt ab zur Schlosserei zum Schweißen! Zusätzlich werden noch benötigt: -eine Federscheibe und eine Mutter M8 für die Montage.- Drehknopf mit M8-Gewinde (evtl. per Schraubenverbinder montieren ) x <20mm Ohne Drehbank und Gewindeschneider geht´s aber auch: Alles M8: Gewindestange,Schraubenverbinder, Schraube mit Schaft.Dann muss man nur noch sägen und feilen. Eine Umbauidee von Leopoldi

  8. Einbaupassungen 1 Diese Stelle plan- bzw. etwas tiefer feilen. Die Bohrung der Selbstbau-Führungsmutter muss eng an der planen Stelle vorbeiführen! Eine Umbauidee von Leopoldi

  9. Einbaupassungen 2 Für den Passstift die Bohrung etwas ausfeilendamit der Stift stramm sitzt. Auf 8mm aufbohren Eine Umbauidee von Leopoldi

  10. Ansicht nach Montage Eine Umbauidee von Leopoldi

  11. Montierte Führungsplatte Führungsplatte nach Wolfcraftanleitung mit Zentrierstift montieren DAS WAR´S! Eine Umbauidee von Leopoldi

  12. E N D E Eine Umbauidee von Leopoldi
