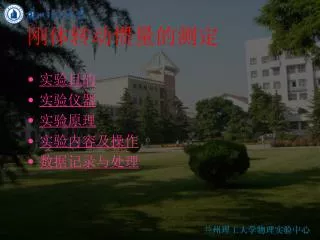

  1. 刚体转动惯量的测定 • 实验目的 • 实验仪器 • 实验原理 • 实验内容及操作 • 数据记录与处理

  2. 实验目的 1、了解转动惯量的物理意义； 2、掌握转动惯量的测定方法； 3、学习用曲线改直的数据处理方法处理数据。

  3. 实验仪器 • 塔式刚体转动惯量实验仪 • 秒表 • 钢卷尺 • 砝码 • 棉线

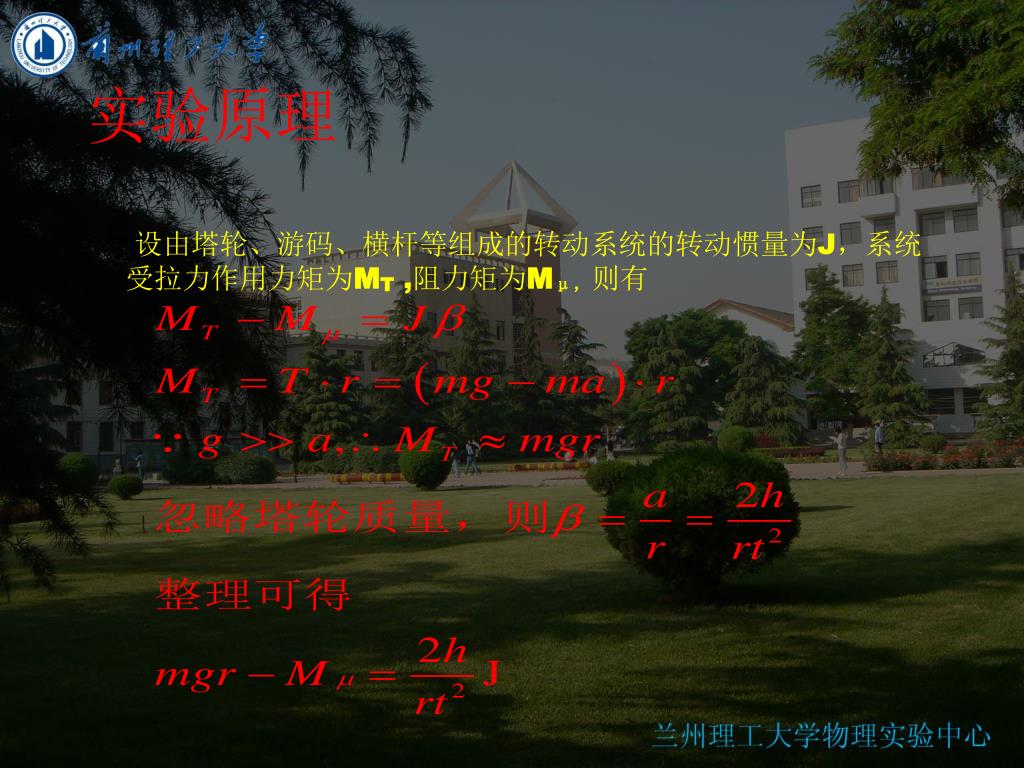

  4. 实验原理 设由塔轮、游码、横杆等组成的转动系统的转动惯量为J，系统受拉力作用力矩为MT ,阻力矩为Mμ，则有

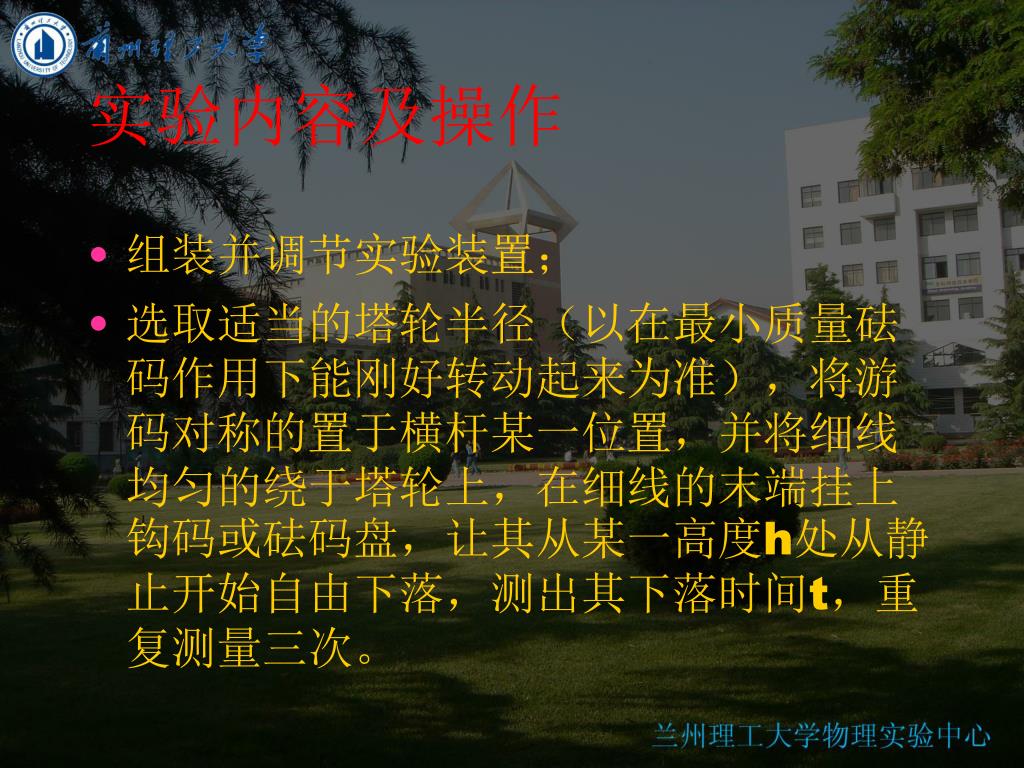

  5. 实验内容及操作 • 组装并调节实验装置； • 选取适当的塔轮半径（以在最小质量砝码作用下能刚好转动起来为准），将游码对称的置于横杆某一位置，并将细线均匀的绕于塔轮上，在细线的末端挂上钩码或砝码盘，让其从某一高度h处从静止开始自由下落，测出其下落时间t，重复测量三次。

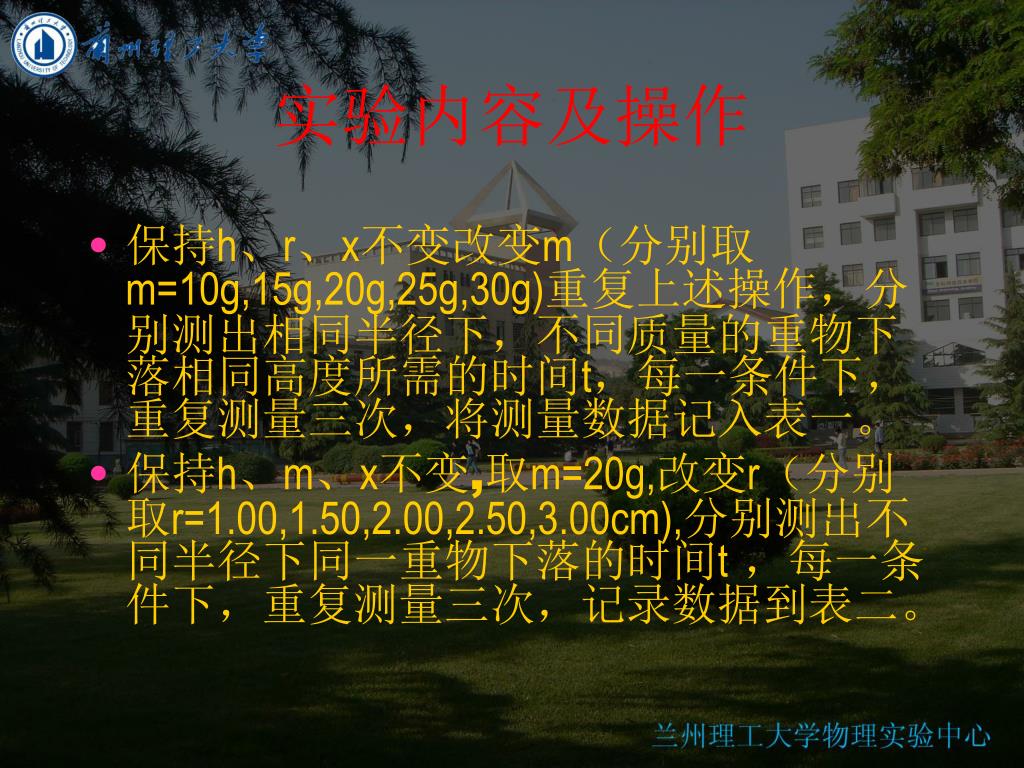

  6. 实验内容及操作 • 保持h、r、x不变改变m（分别取m=10g,15g,20g,25g,30g)重复上述操作，分别测出相同半径下，不同质量的重物下落相同高度所需的时间t，每一条件下，重复测量三次，将测量数据记入表一。 • 保持h、m、x不变,取m=20g,改变r（分别取r=1.00,1.50,2.00,2.50,3.00cm),分别测出不同半径下同一重物下落的时间t，每一条件下，重复测量三次，记录数据到表二。

  7. 数据记录与处理 • 数据记录表一 • r=2.50cm,h= cm

  8. 数据记录与处理 • 数据记录表二 • m=20.00g,h= cm

  9. m r (cm) (g) C2 C1 0 0 1/t2 数据记录与处理 1/rt2
