  1. SNMP

  2. Roteiro • Introdução • Origem • Evolução • O que é SNMP? • Funcionamento • Entidades • Mensagens • SNMPv2

  3. Introdução • OSNMP(Simple Network Management Protocol) • Padronizado pela Internet Engineering Task Force – IETF • Objetivo: • Disponibilizar uma forma simples e prática de realizar o controle de equipamentos em uma rede decomputadores. • Atualmente as pesquisas na área de gerenciamento de redes têm o objetivo deobter da rede seu rendimento máximo.

  4. Origem do SNMP • 1969 – Arpanet • 1970 – TCP/IP • ICMP (Internet control message protocol) • PING (Packet Internet Groper) • 1980 • Gerenciamento de redes mais poderoso • 1987 - SGMP (Simple Gateway Monitoring Protocol) • HEMS (High-Level Entity Management System) HMP • SNMP (Simple Network Management Protocol) • Extensão do SGMP • CMIP (Common management information protocol) • 1988 – SNMP foi aprovado pela IAB (Internet Architeture Board)

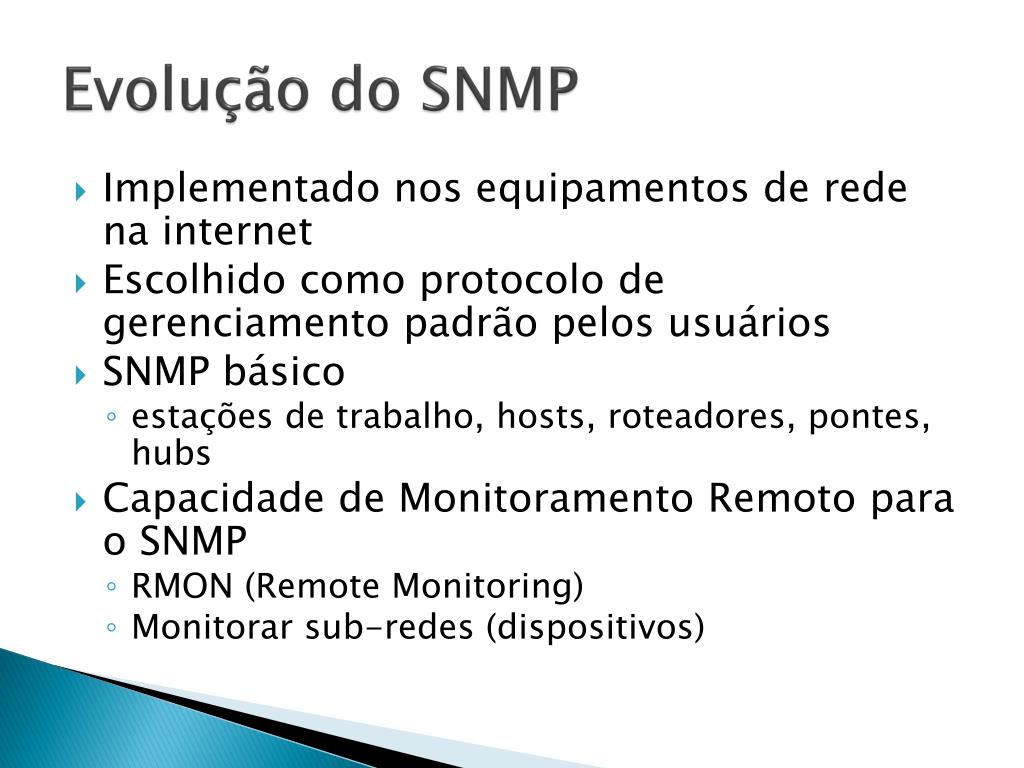

  5. Evolução do SNMP • Implementado nos equipamentos de rede na internet • Escolhido como protocolo de gerenciamento padrão pelos usuários • SNMP básico • estações de trabalho, hosts, roteadores, pontes, hubs • Capacidade de Monitoramento Remoto para o SNMP • RMON (Remote Monitoring) • Monitorar sub-redes (dispositivos)

  6. O que é SNMP? • É um protocolo de gerência definido em nível de aplicação, utilizado para obter informações de agentes SNMP • Este protocolo é o centro do desenvolvimento do gerenciamento. • Padrão largamente utilizado com redes TCP/IP e mais recentemente com IPX

  7. Funcionamento do SNMP • O SNMP estabelece a comunicação entre as entidades de gerenciamento • A comunicação no protocolo é toda feita através de mensagens, utilizando-se o UDP

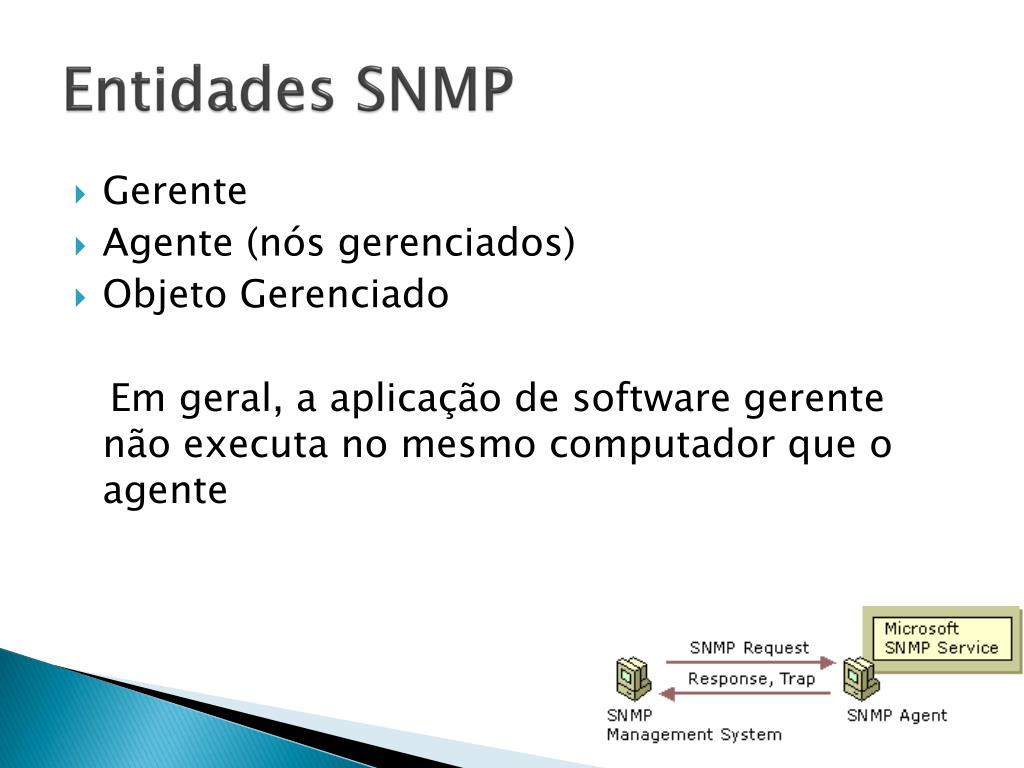

  8. Entidades SNMP • Gerente • Agente (nós gerenciados) • Objeto Gerenciado Em geral, a aplicação de software gerente não executa no mesmo computador que o agente

  9. Gerente SNMP • Responsável pelo monitoramento, relatório e decisões na ocorrência de problemas • Permite a obtenção e o envio de informações de gerenciamento com um ou mais agentes • As informações de gerenciamento podem ser obtidas: • Através das requisições efetuadas pelo gerente ao agente • Envio automático disparado pelo agente a um determinado gerente

  10. Agente SNMP • Responsável pelas funções de envio e alteração das informações e pela notificação da ocorrência de eventos específicos ao gerente • Não envia mensagens, apenas responde as mensagens solicitadas pelo gerente • Notifica um evento

  11. Objeto Gerenciado • Também chamado de variável • Representa informações estáticas ou dinâmicas • Um conjunto de objetos estão localizados em uma base de informação, denominada Management Information Base - MIB

  12. Gerente - Objeto Gerenciado

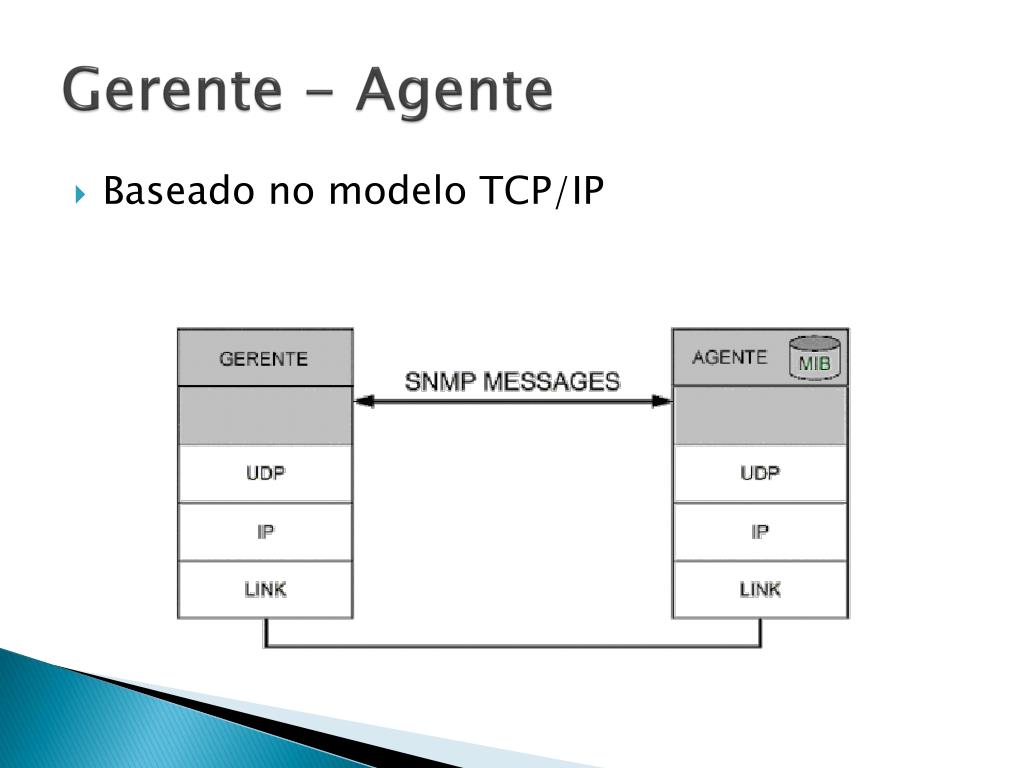

  13. Gerente - Agente • Baseado no modelo TCP/IP

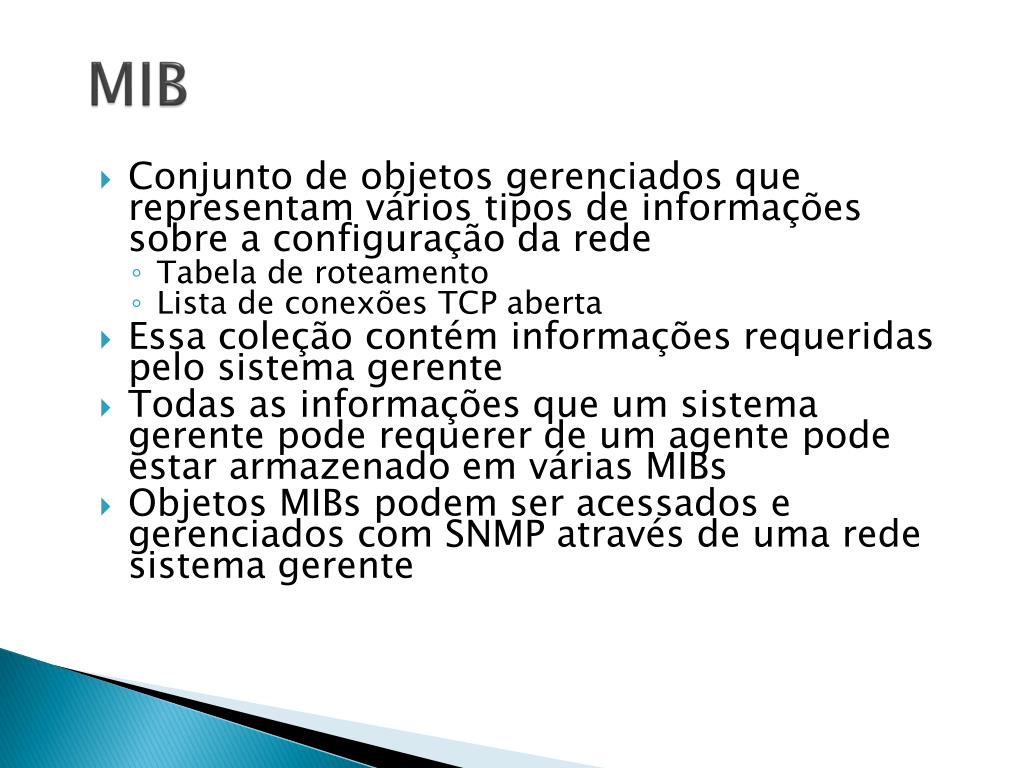

  14. MIB • Conjunto de objetos gerenciados que representam vários tipos de informações sobre a configuração da rede • Tabela de roteamento • Lista de conexões TCP aberta • Essa coleção contém informações requeridas pelo sistema gerente • Todas as informações que um sistema gerente pode requerer de um agente pode estar armazenado em várias MIBs • Objetos MIBs podem ser acessados e gerenciados com SNMP através de uma rede sistema gerente

  15. MIB • Define os seguintes valores para cada objeto: • Nome e identificador (OID) • Tipos de dados • Descrição textual dos objetos • Array multidimensional, usado para tipos de dados complexos • Permissão de leitura e escrita

  16. MIB

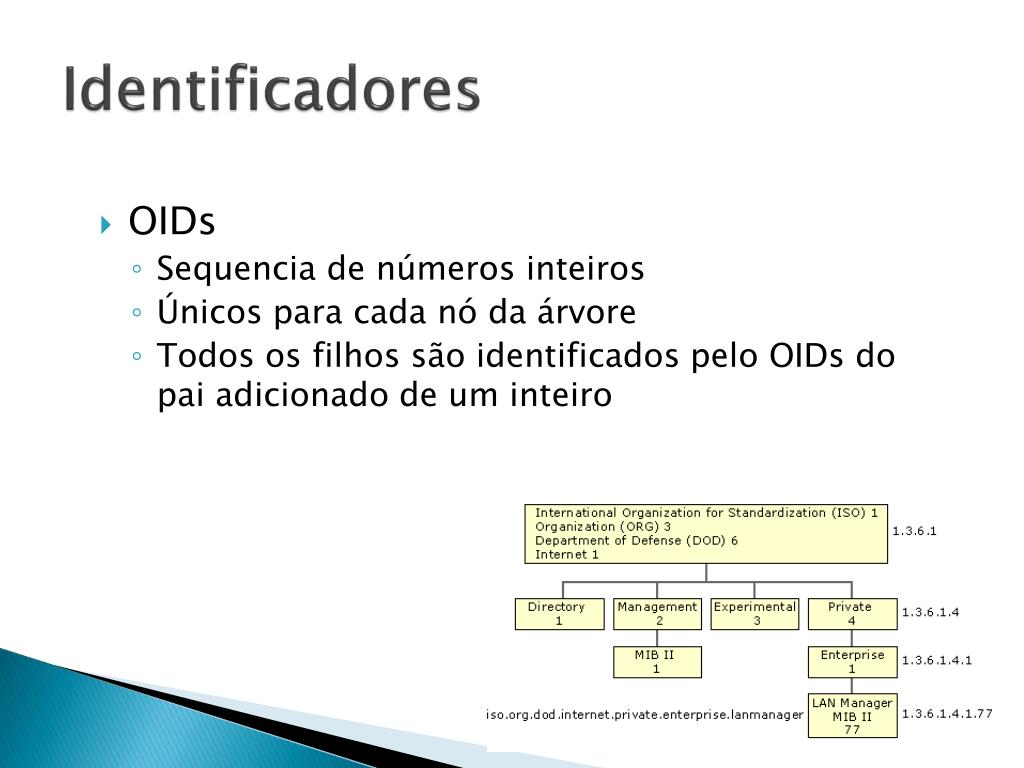

  17. Identificadores • OIDs • Sequencia de números inteiros • Únicos para cada nó da árvore • Todos os filhos são identificados pelo OIDs do pai adicionado de um inteiro

  18. Mensagens SNMP • Get: • Estação de gerenciamento recupera um valor do objeto escalar de um agente • Set: • Estação de gerenciamento atualiza um valor do objeto escalar de um agente • Trap: • Agente envia um objeto escalar não solicitado para uma estação de gerenciamento da rede

  19. Mensagens SNMP • GetNext • Retorna o próximo na ordem lexicografica • Objetos escalares • Objetos tabulares (EOC, EOF).

  20. Arquitetura do SNMP

  21. Arquitetura do SNMP • Utiliza uma arquitetura distribuída de sistemas gerentes e agentes, baseado no modelo Cliente-Servidor • O gerente é o processo cliente • Agente é o processo servidor • O gerente comunica-se com nós gerenciados • Os nós gerenciados provêm informações através do processo agente

  22. Comunidade • É uma coleção de host para a administração • Cada agente e gerente pertencem a uma comunidade SNMP • As comunidades são identificadas pelos nomes que são atribuidos a ela • Os nomes das comunidades podem ser utilizadas para garantir autenticação • Senhas compartilhadas pelo gerente

  23. Comunidade

  24. Comunidade • Os nomes são gerenciados pela configuração das propriedades de segurança do SNMP • Os tipos de permissão que são garantidas • Nenhuma (trap) • Notificação (trap) • Apenas leitura (get) • Read Create (set) • Read write

  25. Segurança • Suporta um esquema de duas senhas (comunidades): • Pública e Privada • Pelo menos uma das comunidades estão presentes em cada mensagem • Não garante proteção • Garante Autenticação • Baseada em texto simples nas trocas de mensagens (Falha de segurança) • Supõe que a mensagem não foi alterada • Autorização • Uma vez que o nome da comunidade é validado então o agente ou o gerente verifica para ver se o endereço enviado é permitido

  26. Construção de Mensagem • Cada mensagem SNMP tem o seguinte formato: • Número de versão • Nome da comunidade – Tipo de senha • Dados – uma seqüência de PDUs associada com a solicitação

  27. Construção de Mensagem Formato das Trap: • request id – número de seqüência da solicitação • agent address – endereço IP do agente que envia a trap • generic trap id – trap padrão • specific trap id – trap do proprietário • time stamp – “quando” o trap ocorreu desde a inicialização do agente • error index – se não for zero indica erro • Lista de Objects Identifiers(OIDs) and values - OIDs que podem ser relevante para emitir aos gerentes

  28. Protocolo SNMP • Cada objeto gerenciado pertence a uma comunidade • Gerentes permitem múltiplas comunidades • A comunidade é definida pelo nome que é um OctetStringcom 0 to 255

  29. Vantagens do SNMP • Popularidade • Simples • Multiusuário • Extensibilidade • Interoperável • A maior parte do processamento concentra-se no gerente

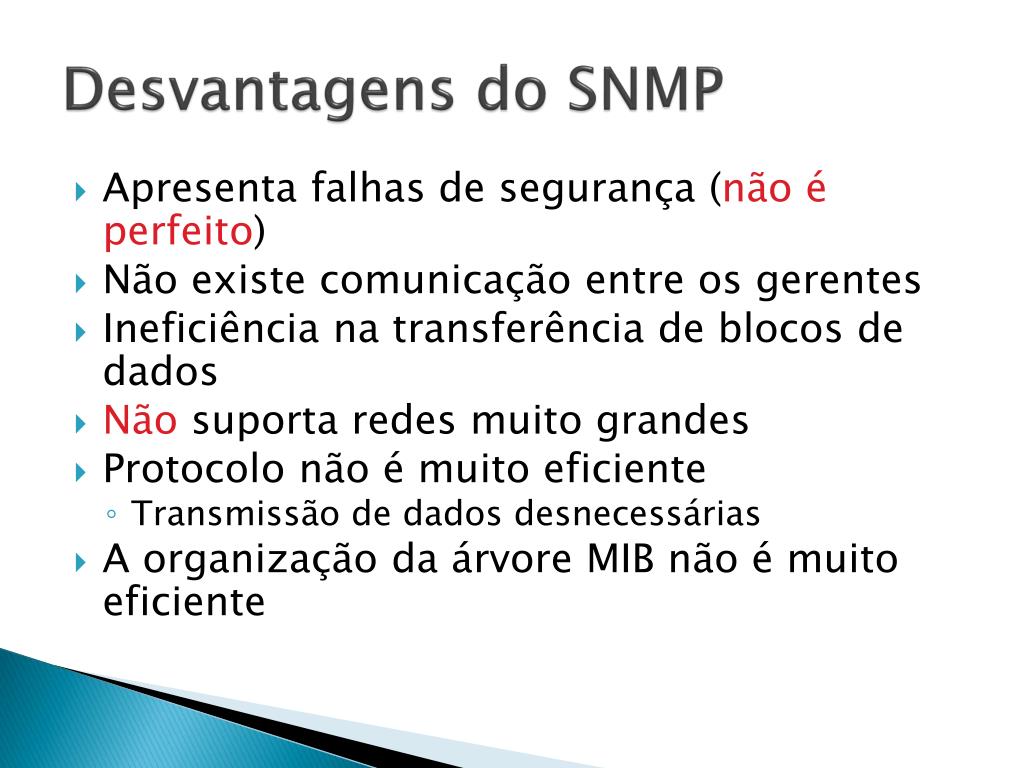

  30. Desvantagens do SNMP • Apresenta falhas de segurança (não é perfeito) • Não existe comunicação entre os gerentes • Ineficiência na transferência de blocos de dados • Não suporta redes muito grandes • Protocolo não é muito eficiente • Transmissão de dados desnecessárias • A organização da árvore MIB não é muito eficiente

  31. SNMPv2 - Histórico • Suprir as deficiências do SNMP • Garantir segurança • SNMPv2 = SMI + SNMP seguro • O protocolo perdeu sua simplicidade, mas o fato é que essa mudança do SNMP era necessária. • Não foi aceito.

  32. SNMPv2 • Melhorias • Novos tipos de dados • Novas macros • Convenções textuais • Melhoramento na recuperação de informações • Códigos de erros mais precisos • Suporte a vários tipos de protocolos de transporte

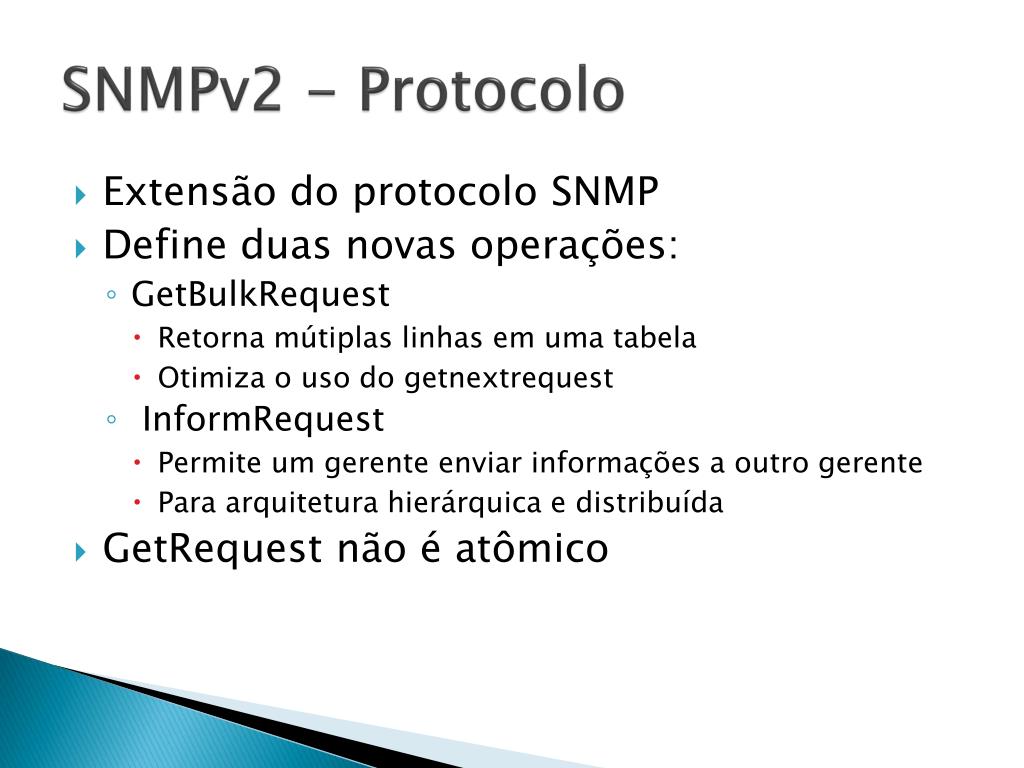

  33. SNMPv2 - Protocolo • Extensão do protocolo SNMP • Define duas novas operações: • GetBulkRequest • Retorna mútiplas linhas em uma tabela • Otimiza o uso do getnextrequest • InformRequest • Permite um gerente enviar informações a outro gerente • Para arquitetura hierárquica e distribuída • GetRequest não é atômico

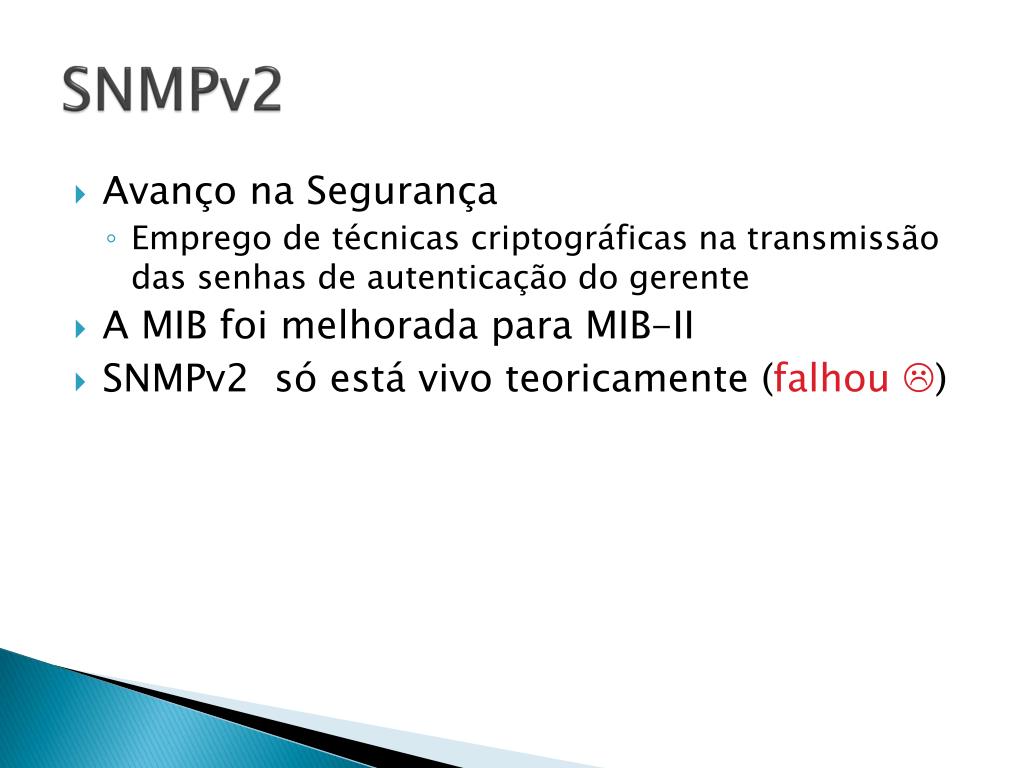

  34. SNMPv2 • Avanço na Segurança • Emprego de técnicas criptográficas na transmissão das senhas de autenticação do gerente • A MIB foi melhorada para MIB-II • SNMPv2 só está vivo teoricamente (falhou )

  35. MIB II • Sub–árvore da MIB

  36. MIB II • Os objetos podem conter valores do tipo inteiro, string ou uma tabela de valores

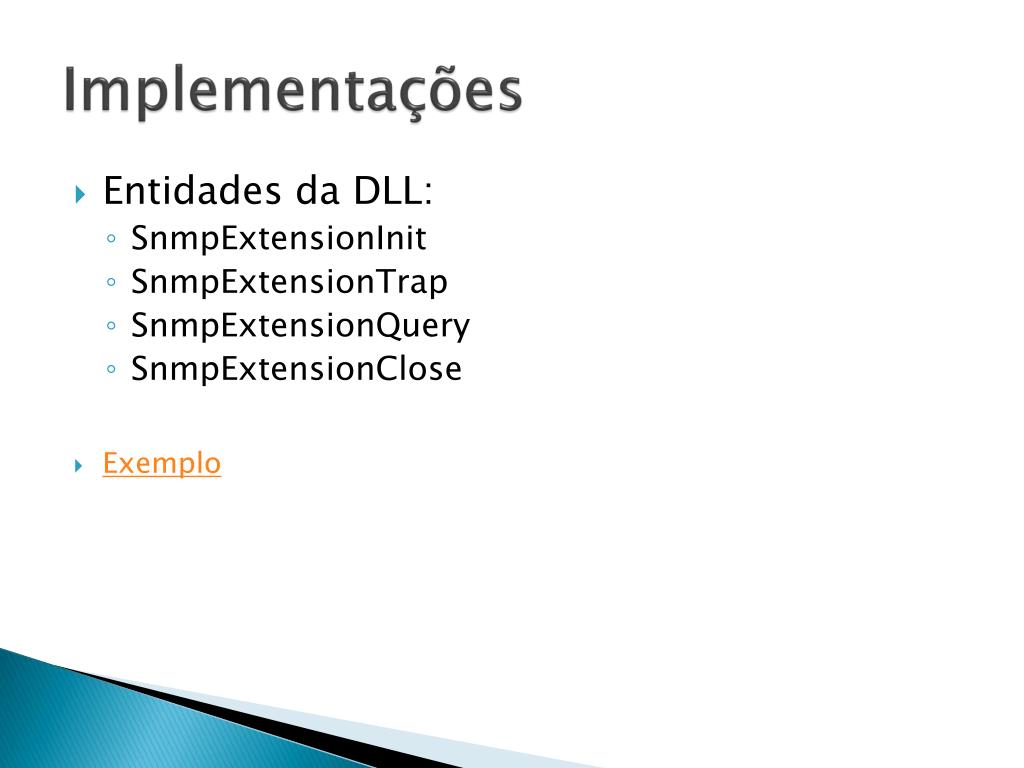

  37. Implementações • Entidades da DLL: • SnmpExtensionInit • SnmpExtensionTrap • SnmpExtensionQuery • SnmpExtensionClose • Exemplo

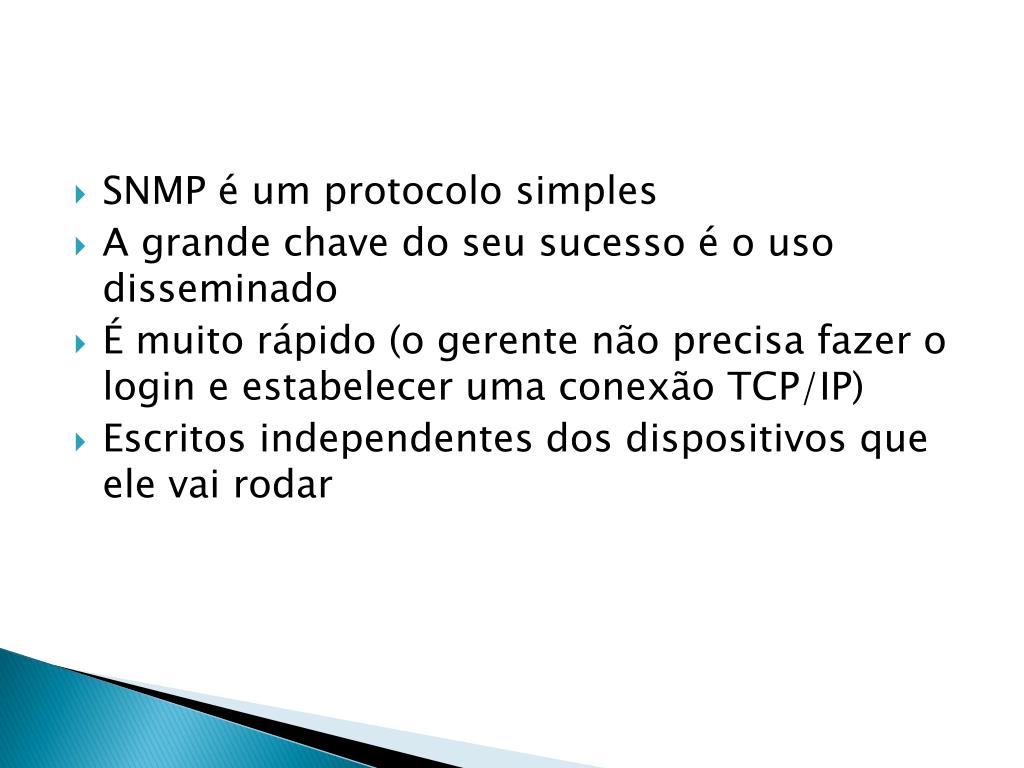

  38. SNMP é um protocolo simples • A grande chave do seu sucesso é o uso disseminado • É muito rápido (o gerente não precisa fazer o login e estabelecer uma conexão TCP/IP) • Escritos independentes dos dispositivos que ele vai rodar

  39. Referências • http://www.rnp.br/wrnp2/2000/posters/webman.pdf • http://mesonpi.cat.cbpf.br/naj/snmp_color.pdf • http://www.cisco.com/univercd/cc/td/doc/cisintwk/ito_doc/snmp.htm#xtocid3 • http://www.rad.com/networks/1995/snmp/snmp.htm • http://msdn.microsoft.com/library/default.asp?url=/library/en-us/wcesnmp/htm/cmconsampleextension-agentapplication.asp
