5. 预应力混凝土工程

5. 预应力混凝土工程. 本章学习要求: 掌握原理,熟悉先张法和后张法施工工艺; 熟悉先张法预应力混凝土应用,掌握张拉过程; 掌握后张法预应力混凝土施工中留孔、张拉和灌浆施工过程; 熟悉无粘结施工工艺。. 概述. 普通钢筋混凝土的缺点: 钢筋混凝土的抗拉极限应变 :0.0001~0.0015 混凝土不开裂,受拉钢筋应力: 30Mpa 裂缝宽度 0.2~0.3mm, 受拉钢筋应力 200Mpa. 钢筋混凝土过早出现裂缝和钢筋不能充分发挥其作用(抗裂性较差). 克服普通钢筋混凝土 缺点的方法. 对混凝土施加预应力. 施加方法:

vila
Download Presentation

5. 预应力混凝土工程

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

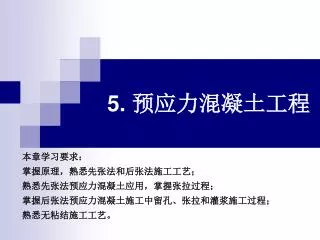

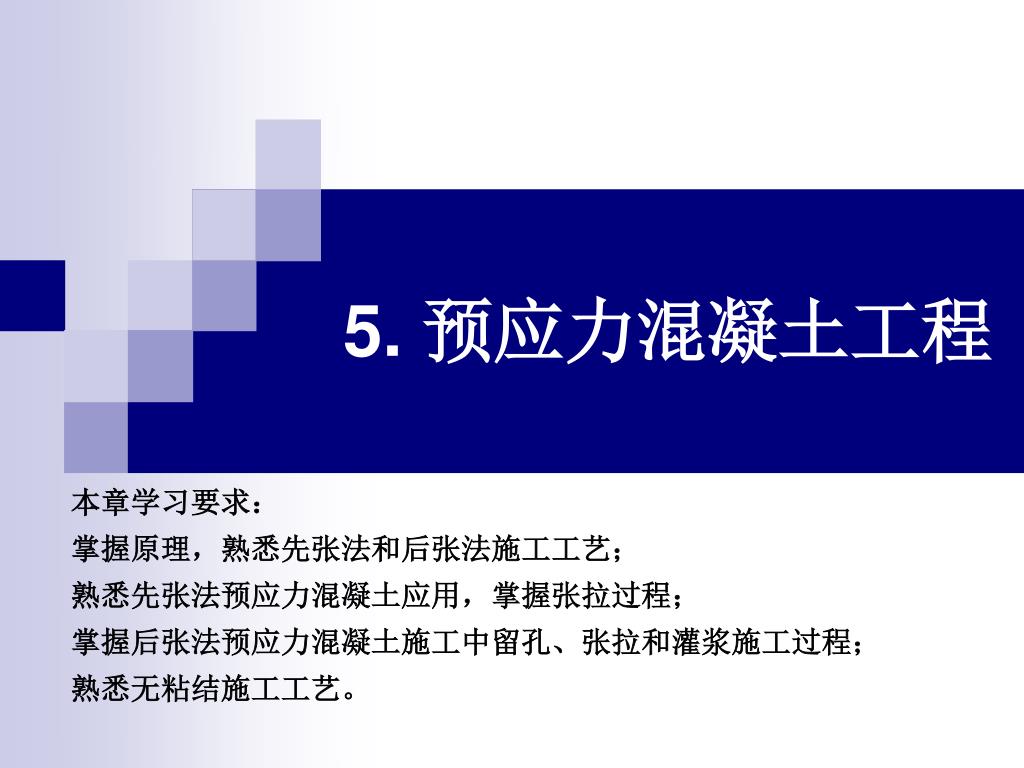

  1. 5. 预应力混凝土工程 本章学习要求: 掌握原理,熟悉先张法和后张法施工工艺; 熟悉先张法预应力混凝土应用,掌握张拉过程; 掌握后张法预应力混凝土施工中留孔、张拉和灌浆施工过程; 熟悉无粘结施工工艺。

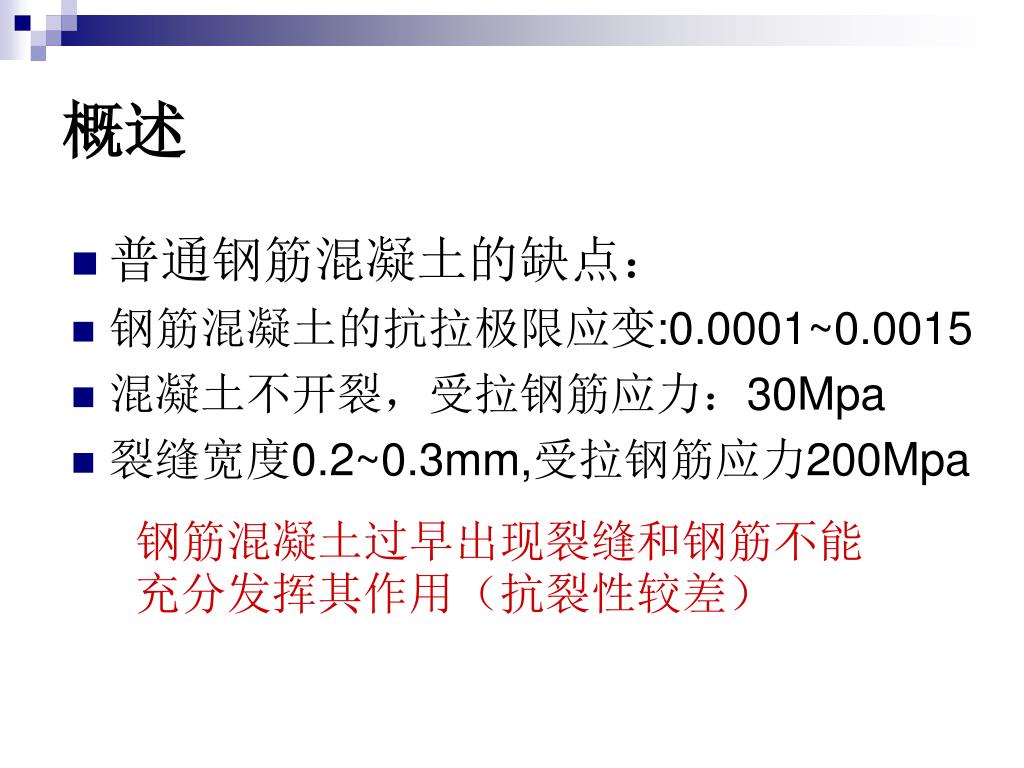

  2. 概述 • 普通钢筋混凝土的缺点: • 钢筋混凝土的抗拉极限应变:0.0001~0.0015 • 混凝土不开裂,受拉钢筋应力:30Mpa • 裂缝宽度0.2~0.3mm,受拉钢筋应力200Mpa 钢筋混凝土过早出现裂缝和钢筋不能充分发挥其作用(抗裂性较差)

  3. 克服普通钢筋混凝土缺点的方法 对混凝土施加预应力 施加方法: 张拉钢筋 →钢筋回弹→回弹力施加给混凝土→ 混凝土产生压缩变形和预压应力 施加部位:结构或构件受拉区域

  4. 5.1 概述 • 预应力混凝土的优点: • 能提高钢筋混凝土构件的刚度、抗裂性和耐久性 • 可有效地利用高强度钢筋和高强度等级的混凝土 • 截面小、自重轻、材料省(要节约钢材20%~40%) • 能扩大预制装配化程度。 • 实现梁、板的跨度更大 。

  5. 5.1 概述 • 预应力混凝土存在的问题: • 施工需要专门的机械设备 • 施工工艺比较复杂 • 操作要求较高 • 需要使用性能好的锚具

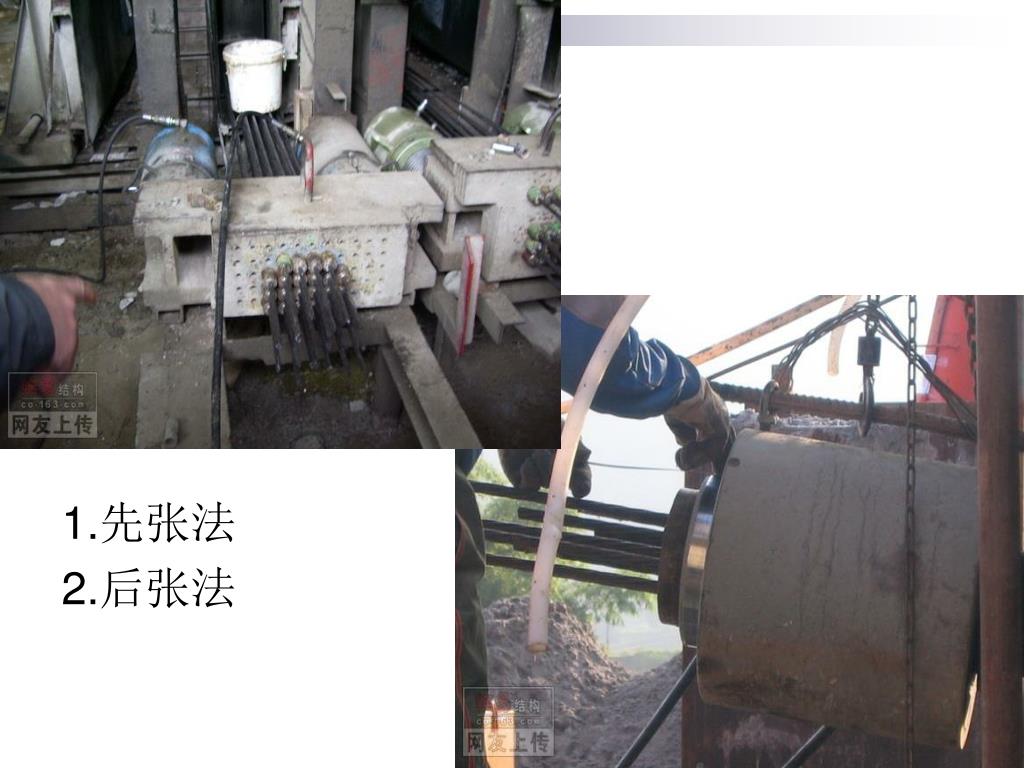

  6. 1.先张法 2.后张法

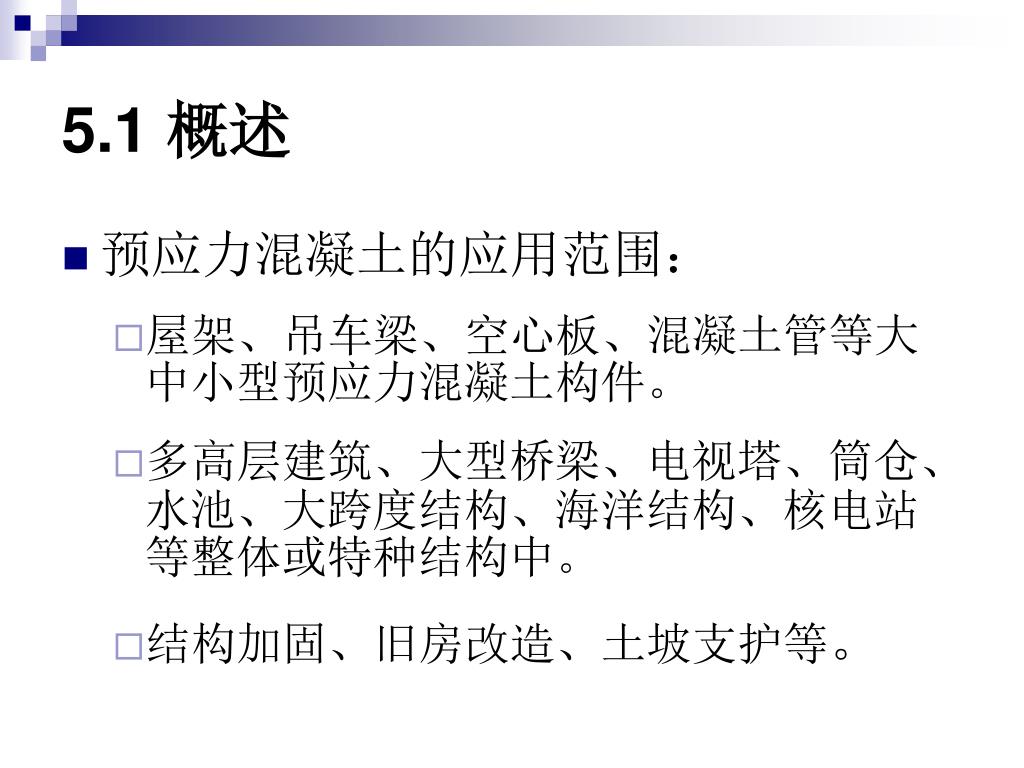

  7. 5.1 概述 • 预应力混凝土的应用范围: • 屋架、吊车梁、空心板、混凝土管等大中小型预应力混凝土构件。 • 多高层建筑、大型桥梁、电视塔、筒仓、水池、大跨度结构、海洋结构、核电站等整体或特种结构中。 • 结构加固、旧房改造、土坡支护等。

  8. 多伦多CN电视塔建于1976年,高553.33米 。被美国土木工程协会(英文:American Society of Civil Engineers)收入现代世界七大奇迹。

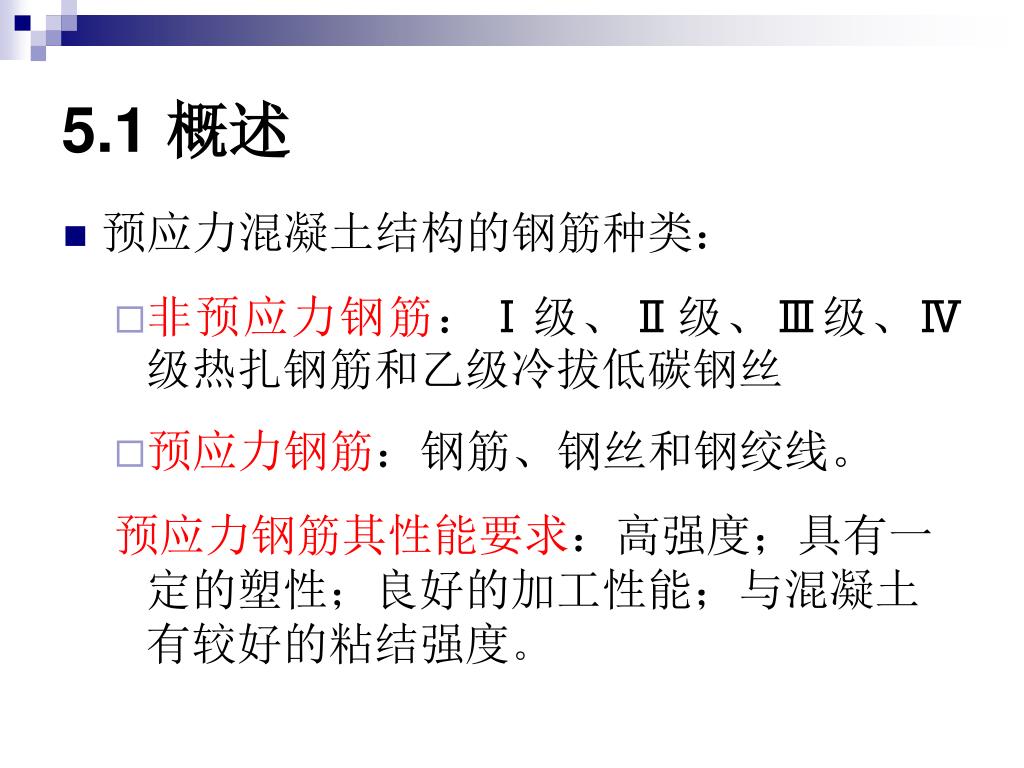

  9. 5.1 概述 • 预应力混凝土结构的钢筋种类: • 非预应力钢筋:Ⅰ级、Ⅱ级、Ⅲ级、Ⅳ级热扎钢筋和乙级冷拔低碳钢丝 • 预应力钢筋:钢筋、钢丝和钢绞线。 预应力钢筋其性能要求:高强度;具有一定的塑性;良好的加工性能;与混凝土有较好的粘结强度。

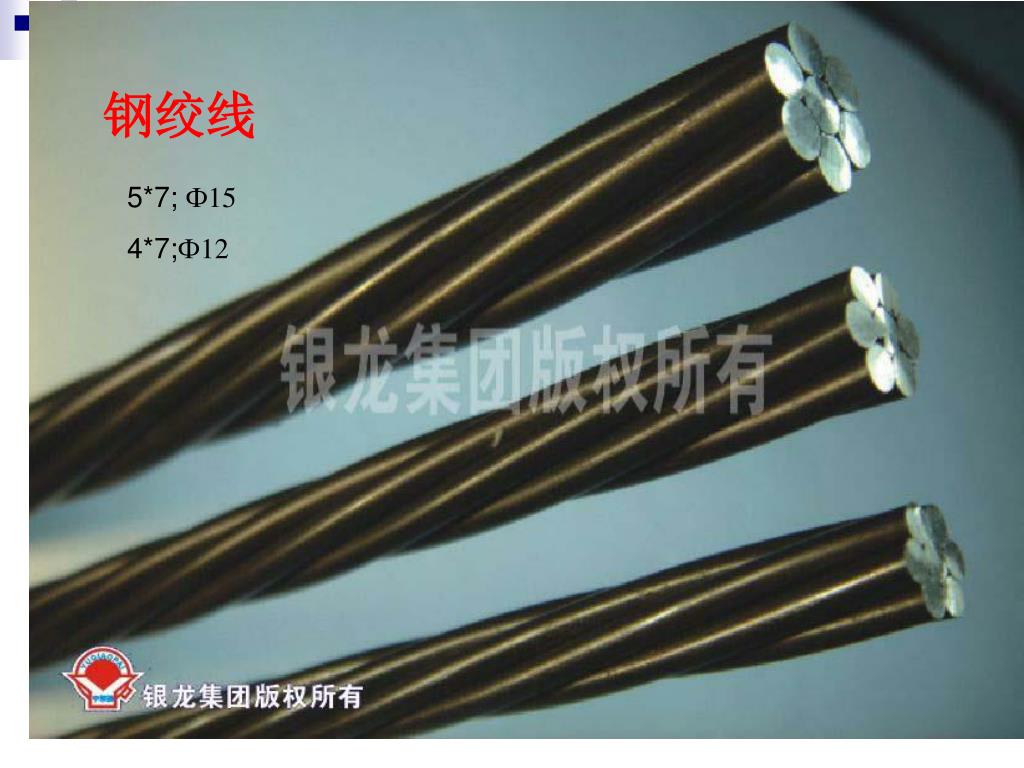

  10. 钢绞线 5*7; Ф15 4*7;Ф12

  11. 刻痕钢丝

  12. 预应力构件(结构)对混凝土的要求 • 强度高;收缩、徐变小;快硬、早强;弹性模量高 。 • 《混凝土结构设计规范》要求预应力构件的混凝土强度等级不宜低于C30; • 用高强度钢丝或钢绞线做预应力钢筋的结构,特别是大跨度结构,混凝土强度等级不宜低于C40。 • 目前,在一些重要的预应力混凝土结构中,已开始采用C50~C60的高强混凝土,并逐步向更高强度等级的混凝土发展。 • 在预应力混凝土构件的施工中,不能掺用对钢筋有侵蚀作用的氯盐、氯化钠等,否则会发生严重的质量事故

  13. 预应力混凝土的分类: • 先张法 • 后张法 • 无粘结预应力

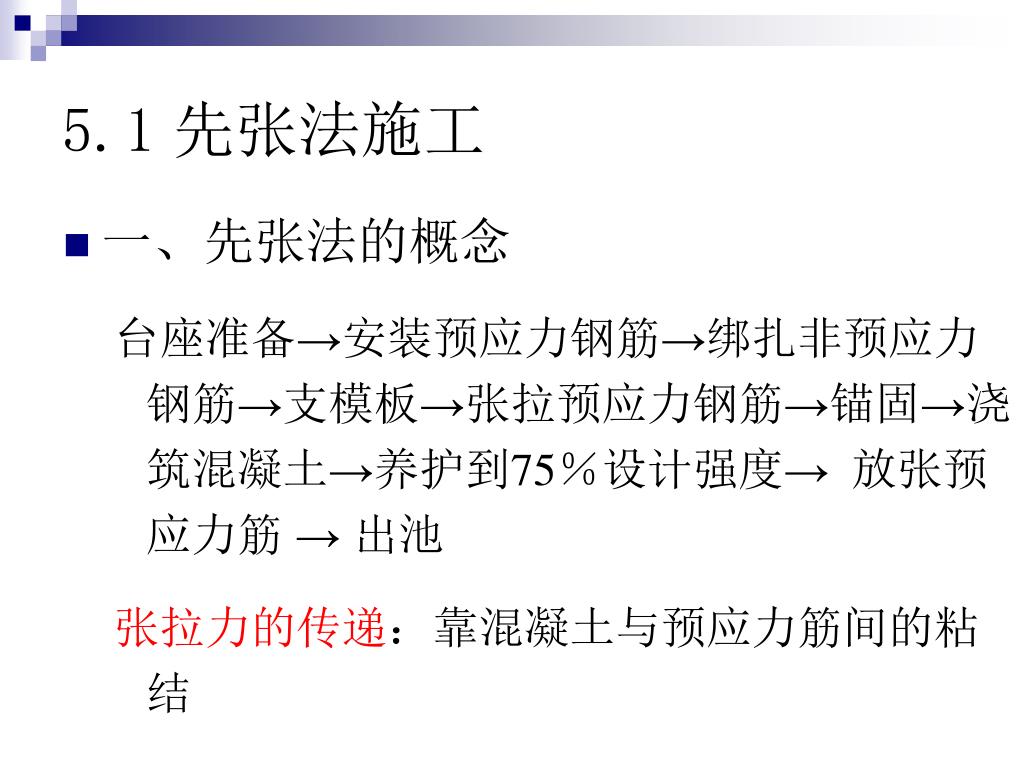

  14. 5.1先张法施工 • 一、先张法的概念 台座准备→安装预应力钢筋→绑扎非预应力钢筋→支模板→张拉预应力钢筋→锚固→浇筑混凝土→养护到75%设计强度→放张预应力筋 → 出池 张拉力的传递:靠混凝土与预应力筋间的粘结

  15. 先张法优点:生产工序少,工艺简单,施工质量容易保证,不需在构件上设永久性锚具,生产成本低,在长线台座上,一次可生产多个构件。先张法优点:生产工序少,工艺简单,施工质量容易保证,不需在构件上设永久性锚具,生产成本低,在长线台座上,一次可生产多个构件。 • 先张法适用范围:主要适合于工厂内生产中、小型构件。

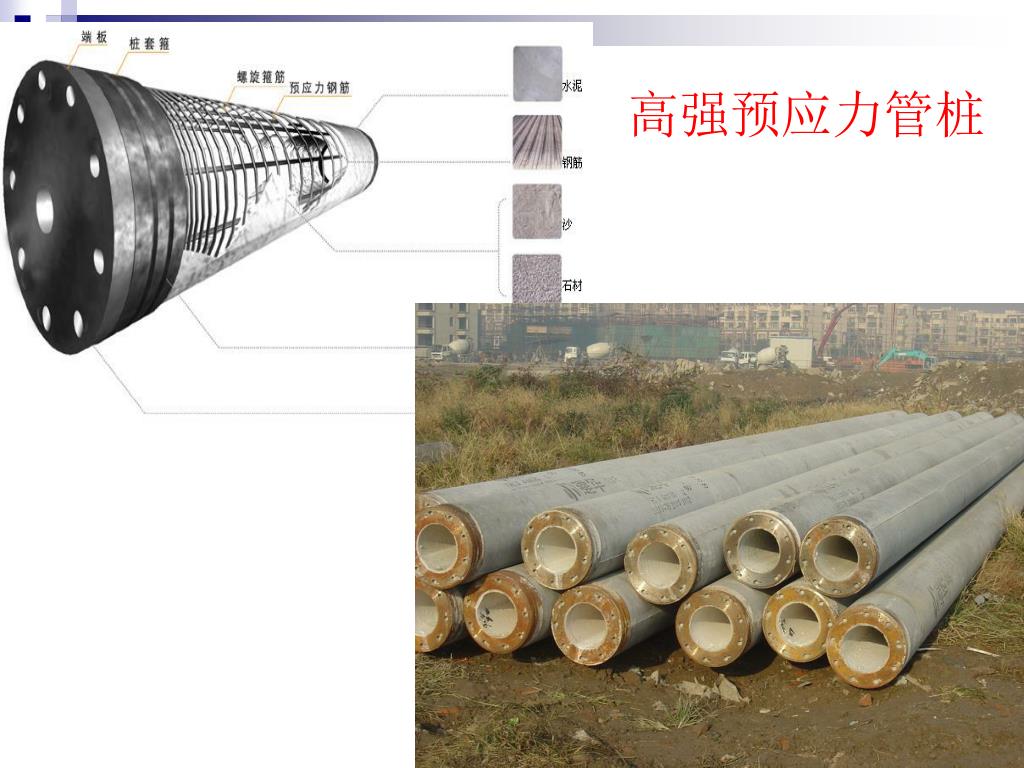

  16. 高强预应力管桩

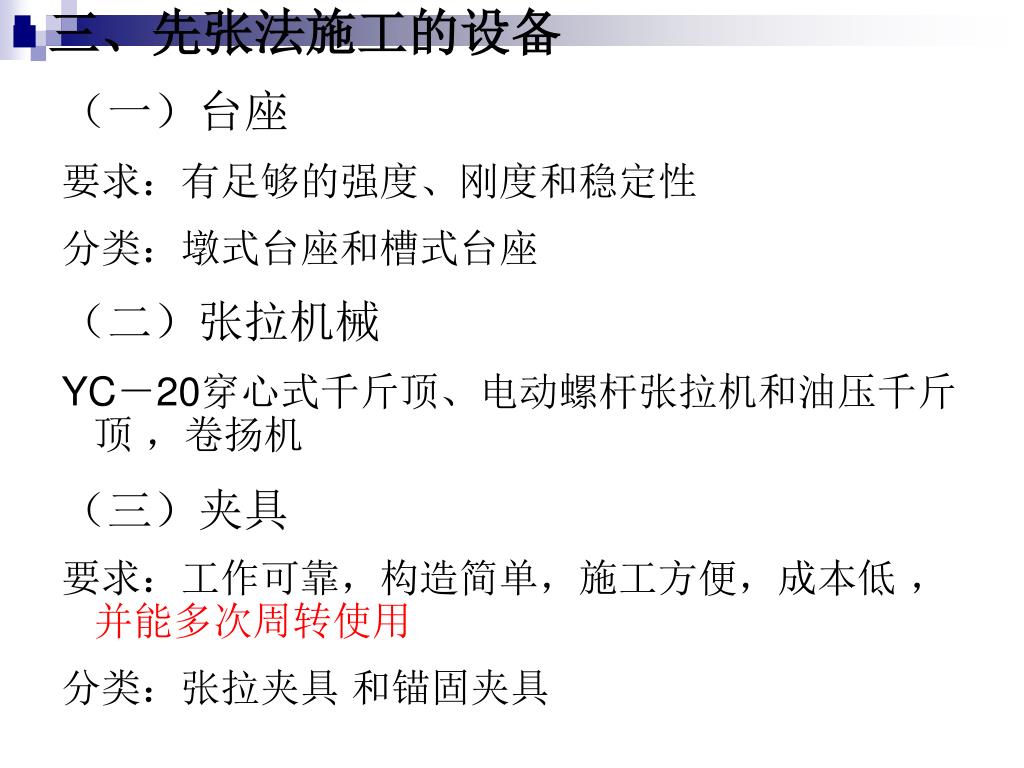

  17. 三、先张法施工的设备 (一)台座 要求:有足够的强度、刚度和稳定性 分类:墩式台座和槽式台座 (二)张拉机械 YC-20穿心式千斤顶、电动螺杆张拉机和油压千斤顶 ,卷扬机 (三)夹具 要求:工作可靠,构造简单,施工方便,成本低 ,并能多次周转使用 分类:张拉夹具 和锚固夹具

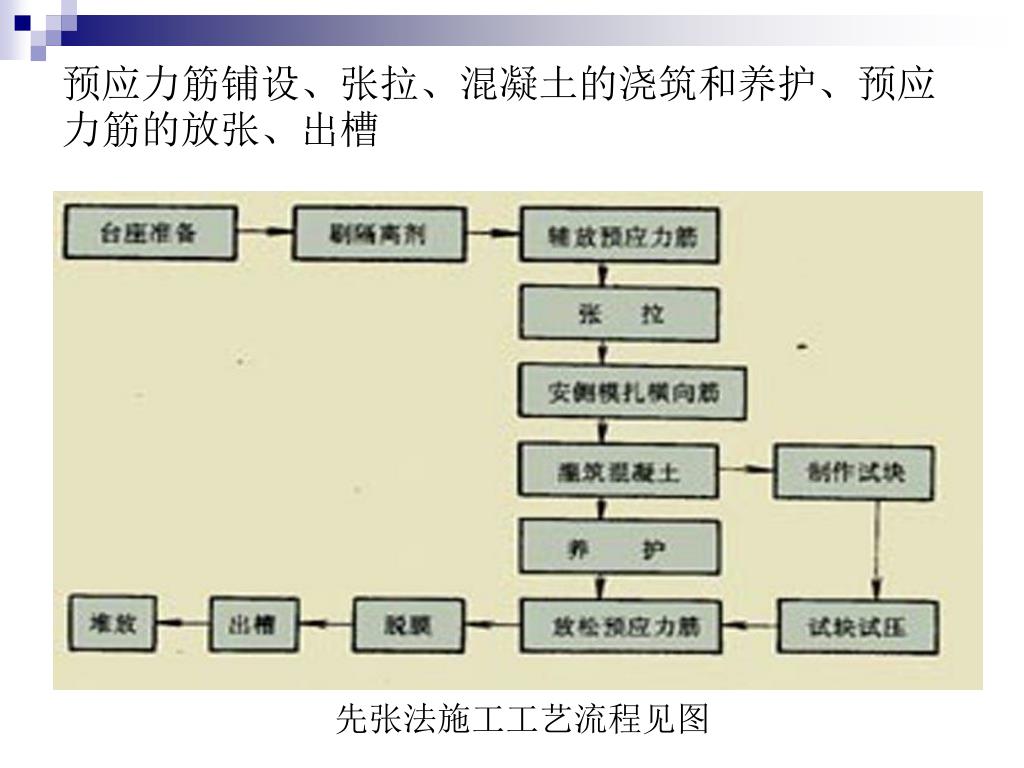

  18. 预应力筋铺设、张拉、混凝土的浇筑和养护、预应力筋的放张、出槽预应力筋铺设、张拉、混凝土的浇筑和养护、预应力筋的放张、出槽 先张法施工工艺流程见图

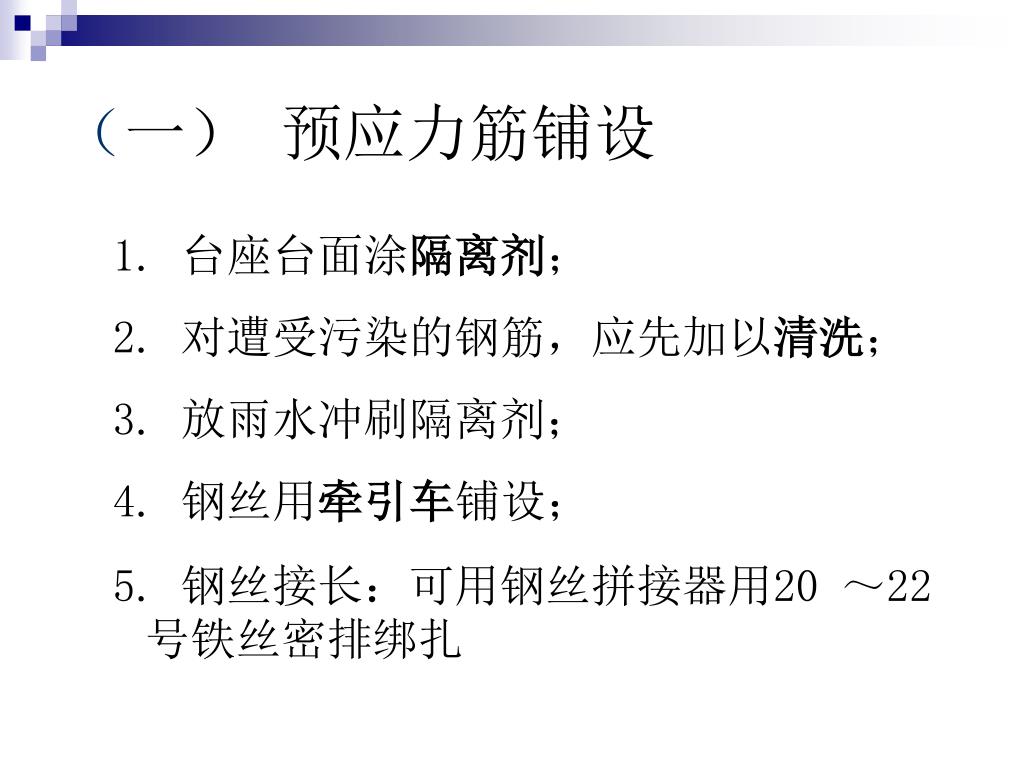

  19. (一) 预应力筋铺设 1. 台座台面涂隔离剂; 2. 对遭受污染的钢筋,应先加以清洗; 3. 放雨水冲刷隔离剂; 4. 钢丝用牵引车铺设; 5. 钢丝接长:可用钢丝拼接器用20 ~22号铁丝密排绑扎

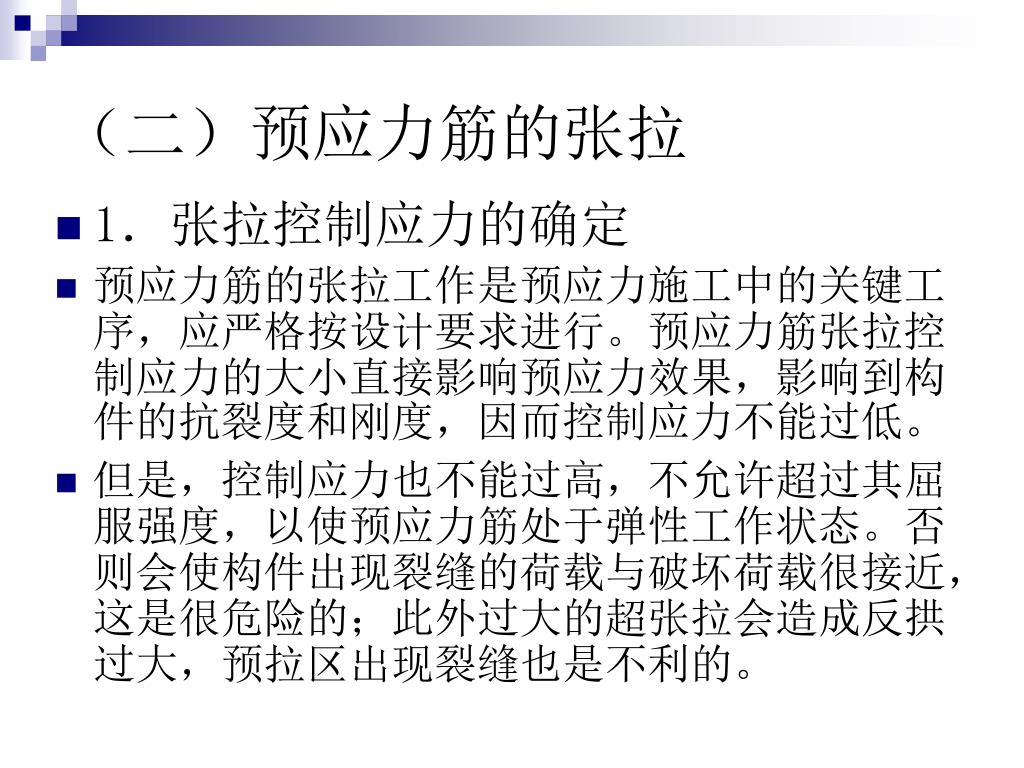

  20. (二)预应力筋的张拉 • 1.张拉控制应力的确定 • 预应力筋的张拉工作是预应力施工中的关键工序,应严格按设计要求进行。预应力筋张拉控制应力的大小直接影响预应力效果,影响到构件的抗裂度和刚度,因而控制应力不能过低。 • 但是,控制应力也不能过高,不允许超过其屈服强度,以使预应力筋处于弹性工作状态。否则会使构件出现裂缝的荷载与破坏荷载很接近,这是很危险的;此外过大的超张拉会造成反拱过大,预拉区出现裂缝也是不利的。

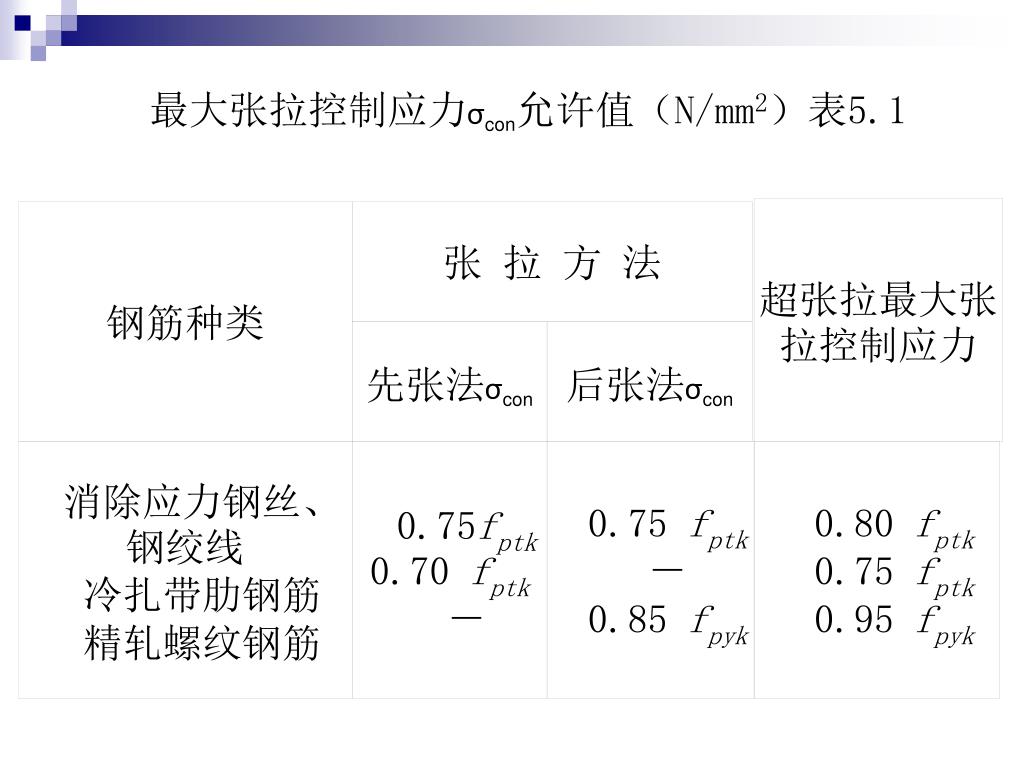

  21. 钢筋种类 张 拉 方 法 超张拉最大张拉控制应力 先张法σcon 后张法σcon 消除应力钢丝、钢绞线 冷扎带肋钢筋 精轧螺纹钢筋 0.75fptk0.70 fptk - 0.75 fptk - 0.85 fpyk 0.80 fptk 0.75 fptk 0.95 fpyk 最大张拉控制应力σcon允许值(N/mm2)表5.1

  22. (二)预应力筋的张拉 2.张拉程序的确定 (1)采用低松弛钢丝和钢绞线时:0→ σcon锚固 (2)采用普通松弛预应力筋时 (超张拉 )0 → 105% σcon (持荷2分钟)→ σcon锚固 或一次张拉程序0→103% σcon锚固 超张拉目的:主要是为了减少松驰引起的应力损失值 应力松弛:钢材在常温高应力作用下,由于塑性变形而使应力随时间延续而降低的现象。

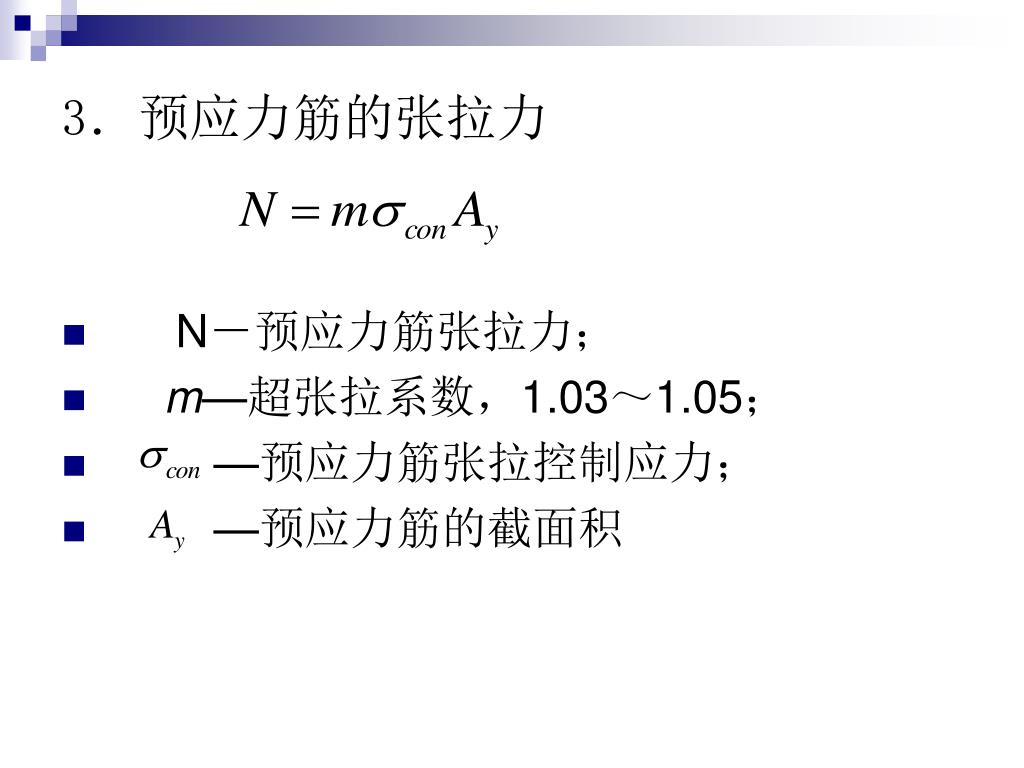

  23. 3.预应力筋的张拉力 • N-预应力筋张拉力; • m—超张拉系数,1.03~1.05; • —预应力筋张拉控制应力; • —预应力筋的截面积

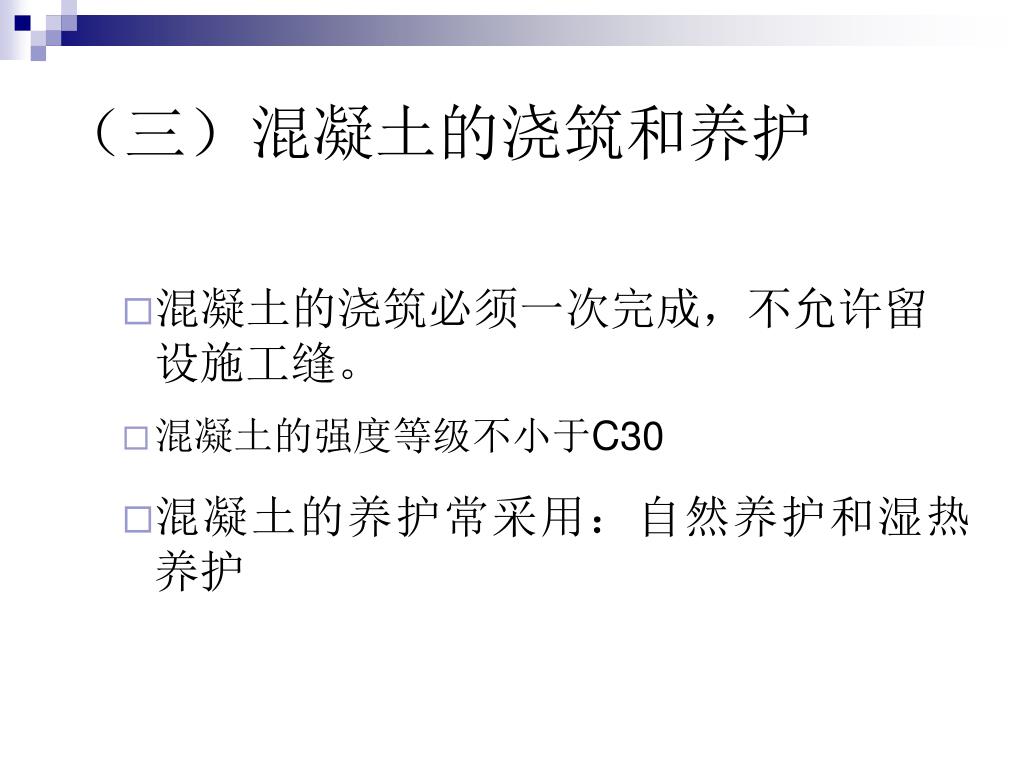

  24. (三)混凝土的浇筑和养护 • 混凝土的浇筑必须一次完成,不允许留设施工缝。 • 混凝土的强度等级不小于C30 • 混凝土的养护常采用:自然养护和湿热养护

  25. (四)预应力筋的放张 1. 放张要求 强度要求:设计要求 75% 2. 放张方法 要求:自由压缩;缓慢进行,避免冲击与偏心 方法:配筋不多 剪切、割断和熔断 逐根放张 配筋较多 应同时放张 楔块放张或砂箱放张装置

  26. 3.放张顺序 • 对承受轴心预压力的构件,所有预应力筋应同时放张; • 对承受偏心预压力的构件,应先同时放张预压力较小区域的预应力筋,再同时放张预压力较大区域的预应力筋; • 当不能按上述规定放张时,应分阶段、对称、相互交错地放张,以防止在放张过程中,构件产生弯曲、裂纹及预应力筋断裂等现象。 • 放张后预应力筋的切断顺序,宜由放张端开始,逐次切向另一端。

  27. 5.2后张法施工 • 一、后张法的概念 • 绑扎非应力钢筋→埋管\预埋件→支模板→浇筑混凝土→养护到75%设计强度→穿入预应力钢筋→张拉预应力钢筋→锚固→孔道灌浆 → 封头 • 张拉力的传递:靠构件端部的锚固传给混凝土。

  28. 二、后张法的优缺点 • 优点:不需台座设备,灵活性大,尤其适用于现浇结构施工 • 缺点:锚具不能重复使用,耗钢量大;工艺复杂,整体成本高

  29. 三、后张法的适用范围 • 大型预制预应力混凝土构件和现场浇注混凝土结构; • 后张法处作为一种预加应力的工艺方法外,还可以作为一种预制构件的拼装手段。

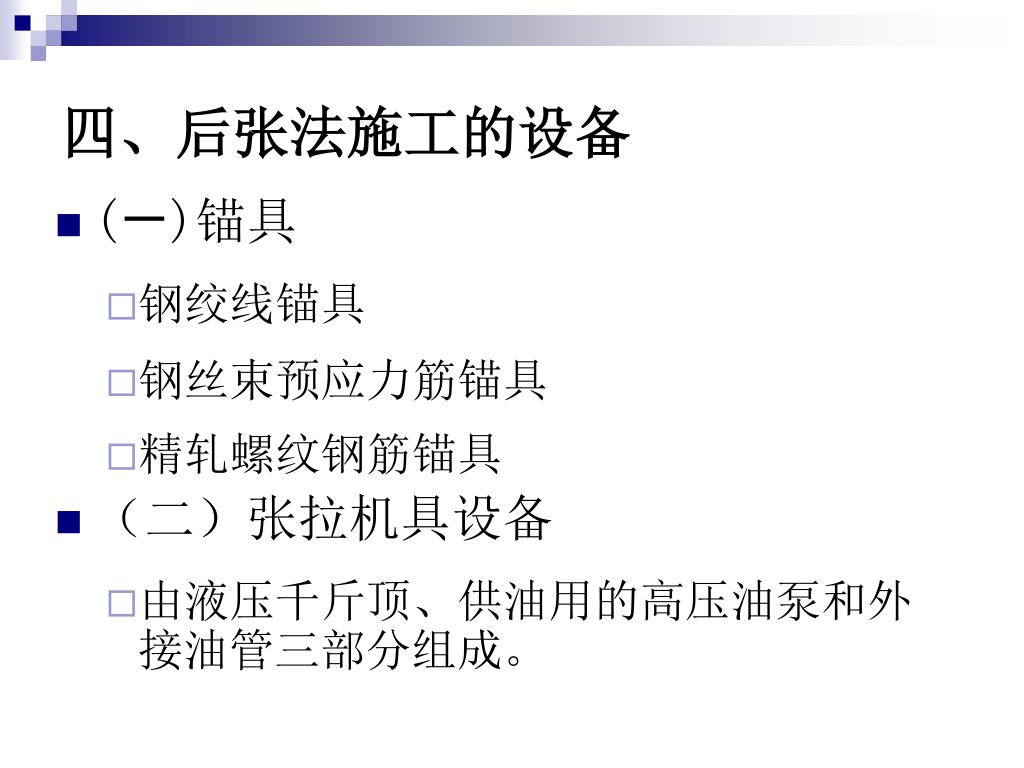

  30. 四、后张法施工的设备 • (一)锚具 • 钢绞线锚具 • 钢丝束预应力筋锚具 • 精轧螺纹钢筋锚具 • (二)张拉机具设备 • 由液压千斤顶、供油用的高压油泵和外接油管三部分组成。
