Normaliseren

Normaliseren. Uitgangspunt Een niet gestructureerde verzameling gegevens, bijvoorbeeld een kaartenbak of een ingevuld formulier Doel te komen tot een gestructureerde verzameling gegevens, die een duidelijk beeld geven van de relaties, die in de verzameling onderkend kunnen worden. Proces

viho
Download Presentation

Normaliseren

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

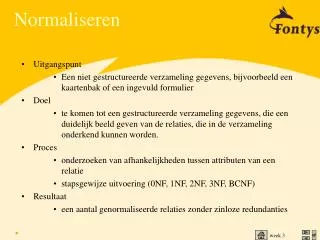

  1. Normaliseren • Uitgangspunt • Een niet gestructureerde verzameling gegevens, bijvoorbeeld een kaartenbak of een ingevuld formulier • Doel • te komen tot een gestructureerde verzameling gegevens, die een duidelijk beeld geven van de relaties, die in de verzameling onderkend kunnen worden. • Proces • onderzoeken van afhankelijkheden tussen attributen van een relatie • stapsgewijze uitvoering (0NF, 1NF, 2NF, 3NF, BCNF) • Resultaat • een aantal genormaliseerde relaties zonder zinloze redundanties • week 3

  2. Normaliseren De 0e Normaalvorm • Inventariseer alle elementaire gegevens. • Bepaal de sleutel (unieke identificatie). • Bepaal de repeterende groep. • Bepaal de procesgegevens • week 3

  3. • Normaliseren • Inventariseer alle elementaire gegevens. • Bepaal de sleutel (unieke identificatie). • Bepaal de repeterende groep. • Bepaal de procesgegevens De 0e Normaalvorm Een voorbeeld: Artiest/groep : WALTER TROUT BAND Uitgever : PROVOGUE Jaar van uitgave : 1990 Titel : LIFE IN THE JUNGLE Aankoopjaar : 1992 Opnamekwaliteit : ADD Totale speelduur : 0:53:24 (zonder pauzes) Aantal liedjes : 10 1 GOOD ENOUGH TO EAT 0:4:22 2 THE MOUNTAIN SONG 0:3:37 3 LIFE IN THE JUNGLE 0:5:39 4 SPACEFISH 0:0:44 5 RED HOUSE 0:9:35 6 SHE'S OUT THERE SOMEWHERE 0:4:19 7 FREDERICA(I DON'T NEED YOU) 0:4:50 8 IN MY MIND 0:4:24 9 COLD COLD FEELING 0:8:41 10 SERVE ME RIGHT TO SUFFER 0:7:13 week 3

  4. Normaliseren De 1e Normaalvorm • Verwijder procesgegevens • Splits de repeterende groep af • Neem de sleutel van de oorspronkelijke groep mee • Breid de sleutel van de nieuwe groep uit • week 3

  5. Normaliseren Van 0 NV naar 3 NV Een derde voorbeeld: Ordernummer: 93-112 orderdatum: 8 mrt 2001 leveranciersnummer: L3921 naam: Kantje Boort plaats: Tilburg Leverdatum: 3 april 2001 artikelnr omschrijving stukprijs hoeveelheid prijs 3216 Bout 0,30 1200 360,00 4248 Moer M12 0,05 1000 50,00 6482 Flens 4,80 250 1200,00 Totaal: 1610,00 prijs in euro’s Firma “Draaibank” • week 3

  6. 2 * * • Normaliseren 0 NV 1 NV • Verwijder procesgegevens ordernr orderdatum levnr levnaam levplaats levdatum • Splits de repeterende groep af object 1 ordernr orderdatum levnr levnaam levplaats levdatum artnr artomschr. stukprijs aantal prijs totaal • Neem de sleutel van de oorspronkelijke groep mee • Breid de sleutel van de nieuwe groep uit ordernr artnr artomschr. stukprijs aantal week 3

  7. object 1 ordernr orderdatum levnr levnaam levplaats levdatum object 2 ordernr artnr artomschr stukprijs aantal Normaliseren Het strokendiagram 1 NV ordernr orderdatum levnr levnaam levplaats levdatum 1 1:n ordernr 2 artnr artomschr. stukprijs aantal week 3

  8. ^ 1:n ^ ^ Normaliseren Het strokendiagram 1 NV ordernr orderdatum levnr levnaam levplaats levdatum 1 object 1 OF: ordernr 2 object 2 artnr artomschr. stukprijs aantal week 3

  9. Normaliseren Het strokendiagram 1 NV ordernr orderdatum levnr levnaam levplaats levdatum 1 object 1 OF: 1:n ordernr 2 object 2 ^ artnr artomschr. stukprijs aantal week 3

  10. Functioneel afhankelijk Drie mogelijkheden: 1 volledig functioneel afhankelijk 2 niet- volledig functioneel afhankelijk 3 transitief functioneel afhankelijk • week 3

  11. Functioneel afhankelijk Tabel T Indien van iedere waarde van A één waarde van B hoort => B is functioneel afhankelijk van A => A bepaalt B A  B in T determinant • week 3

  12. Functioneel afhankelijk Tabel T Indien: • A+B  K dan is K volledig functioneel afhankelijk van AB • B  L dan is L niet- volledig functioneel afhankelijk van AB • Het attribuut L wordt afgesplitst van 1NV naar 2NV(het afsplitsen van niet-volledige functionele afhankelijkheden)• week 3

  13. Functioneel afhankelijk Voorbeeld: object 2 ordernr artnr artomschr. stukprijs aantal ?ordernr + artnr  aantal ……………….. functioneel afhankelijk ordernr + artnr  artomschr ……………….. functioneel afhankelijk artnr  artomschr ……………….. functioneel afhankelijkordernr + artnr  stukprijs ……………….. functioneel afhankelijk artnr  stukprijs ……………….. functioneel afhankelijk• week 3

  14. Functioneel afhankelijk Tabel T A  B B  C B is volledig functioneel afhankelijk van A C is volledig functioneel afhankelijk van B Dus C is afhankelijk van A via B Dit noemt men ook wel transitief functioneel afhankelijk• week 3

  15. 2.2 * * • Normaliseren 0 NV 1 NV 2 NV • Splits de attributen af die van een deel van de sleutel afhankelijk zijn 1 ordernr orderdatum levnr levnaam levplaats levdatum 1 ordernr orderdatum levnr levnaam levplaats levdatum ordernr orderdatum levnr levnaam levplaats levdatum artnr artomschr. stukprijs aantal prijs totaal • Neem dat deel van de sleutel mee en maak dit sleutel ordernr artnr aantal 2.1 2 ordernr artnr artomschr. stukprijs aantal artnr artomschr. stukprijs week 3

  16. ^ object 2.2 artnr artomschr stukprijs • Normaliseren Het strokendiagram 2 NV object 1 1 ordernr orderdatum levnr levnaam levplaats levdatum ? object 2.1 ^ ordernr artnr aantal 2.1 artnr 2.2 artomschr. stukprijs week 3

  17. 1.1 1.2 ordernr artnr aantal ordernr artnr aantal 2.1 artnr artnr 2.2 artomschr. stukprijs artomschr. stukprijs • Normaliseren 1 NV 2 NV 3 NV • Splits de attributen af die van een niet-sleutelattribuut afhankelijk zijn ordernr orderdatum levnr levdatum 1 ordernr orderdatum levnr levnaam levplaats levdatum ordernr orderdatum levnr levnaam levplaats levdatum • Neem het niet-sleutelattribuut over en maak dit sleutel levnr levnaam levplaats 2.1 ordernr artnr artomschr. stukprijs aantal 2.2 week 3

  18. ordernr orderdatum levnr levdatum 1.1 ^ levnr 1.2 levnaam levplaats ^ ordernr artnr aantal 2.1 ^ Artikel artnr 2.2 artomschr. stukprijs • Normaliseren Het strokendiagram Inkooporder Leverancier Order • • week 3

  19. Herhaling normaliseren Normalisatie-stappen: 0NF: Inventariseer alle elementaire gegevens. Bepaal de sleutel (unieke identificatie). Bepaal de repeterende groep. Bepaal de procesgegevens 1NF: Verwijder de procesgegevens Voer voor elke repeterende groep het volgende uit: Splits de repeterende groep af. Neem de sleutel van de oorspronkelijke groep over. Breid de sleutel van de nieuwe groep uit. • week 4

  20. Herhaling normaliseren Normalisatie-stappen: 2NF: Splits de attributen af die van een deel van de sleutel afhankelijk zijn. Neem dat deel van de sleutel waar de attributen van afhankelijk zijn over en maak dit de sleutel determinant 3NF: Splits de attributen af die van een niet- sleutelattribuut afhankelijk zijn. Neem het niet-sleutel attribuut waar de attributen van afhankelijk zijn over en maak dit de sleutel. BCNF: Wanneer sprake is van onderlinge functionele afhankelijkheid tussen sleutelattributen, splits deze attributen dan af • week 4

  21. Huiswerk • DBS1-theorie • Bestuderen Hoofdstuk 3 t/m 3.3 (tot aan funct. afh.) [Stwb] • Bestuderen Hoofdstuk 3,4 [RO] • Voorbeeld 3.7.2 blz 48 onderaan: zelf doen • Maken opgave 2.5.1, 2.5.2, 3.8.1, 3.8.5a, 3.8.6a en c Einde week 3, les 1 week 3
