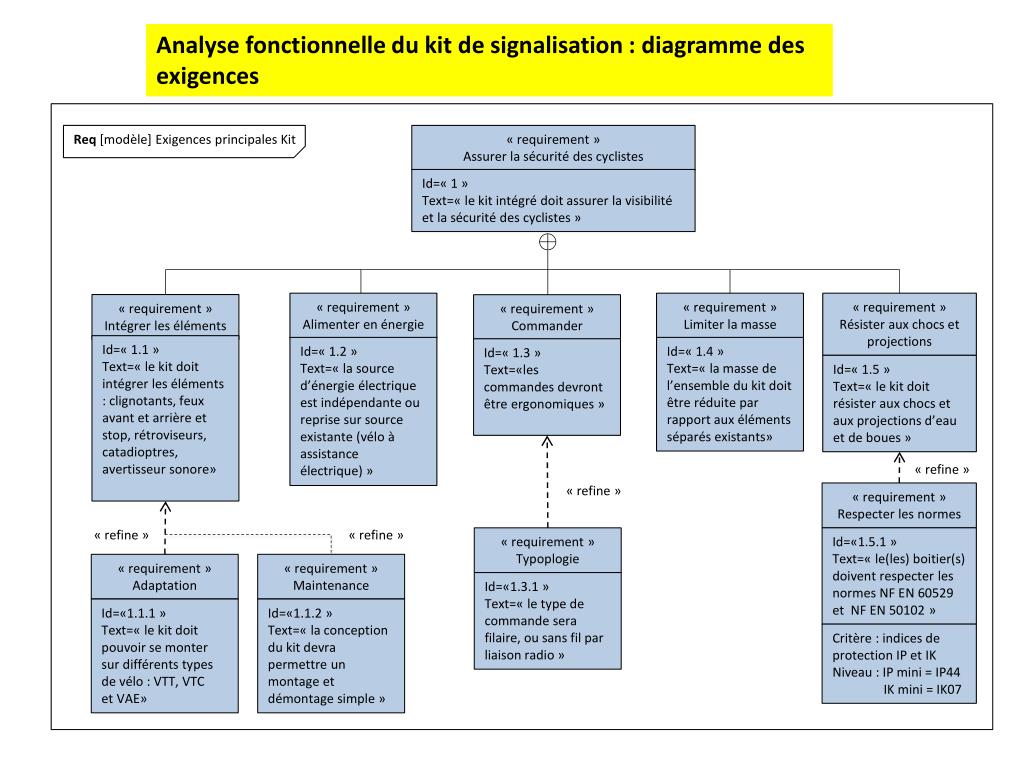

Analyse fonctionnelle du kit de signalisation : diagramme des exigences

1. Analyse fonctionnelle du kit de signalisation : diagramme des exigences Req [modèle] Exigences principales Kit « requirement » Assurer la sécurité des cyclistes Id=« 1 » Text=« le kit intégré doit assurer la visibilité et la sécurité des cyclistes » « requirement » Alimenter en énergie « requirement » Limiter la masse « requirement » Résister aux chocs et projections « requirement » Intégrer les éléments « requirement » Commander Id=« 1.1 » Text=« le kit doit intégrer les éléments : clignotants, feux avant et arrière et stop, rétroviseurs, catadioptres, avertisseur sonore» Id=« 1.2 » Text=« la source d’énergie électrique est indépendante ou reprise sur source existante (vélo à assistance électrique) » Id=« 1.4 » Text=« la masse de l’ensemble du kit doit être réduite par rapport aux éléments séparés existants» Id=« 1.3 » Text=«les commandes devront être ergonomiques » Id=« 1.5 » Text=« le kit doit résister aux chocs et aux projections d’eau et de boues » « refine » « refine » « requirement » Respecter les normes « refine » « refine » « requirement » Typoplogie Id=«1.5.1 » Text=«le(les) boitier(s) doivent respecter les normes NF EN 60529 et NF EN 50102 » « requirement » Adaptation « requirement » Maintenance Id=«1.3.1 » Text=« le type de commande sera filaire, ou sans fil par liaison radio » Id=«1.1.1 » Text=« le kit doit pouvoir se monter sur différents types de vélo : VTT, VTC et VAE» Id=«1.1.2 » Text=« la conception du kit devra permettre un montage et démontage simple » Critère : indices de protection IP et IK Niveau : IP mini = IP44 IK mini = IK07
