Bbli

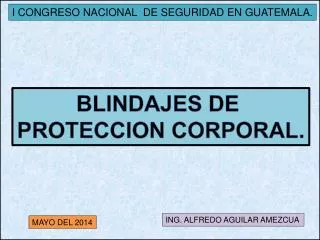

BBLI

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

BLINDAJES DE

PROTECCION CORPORAL.

ING. ALFREDO AGUILAR AMEZCUA

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

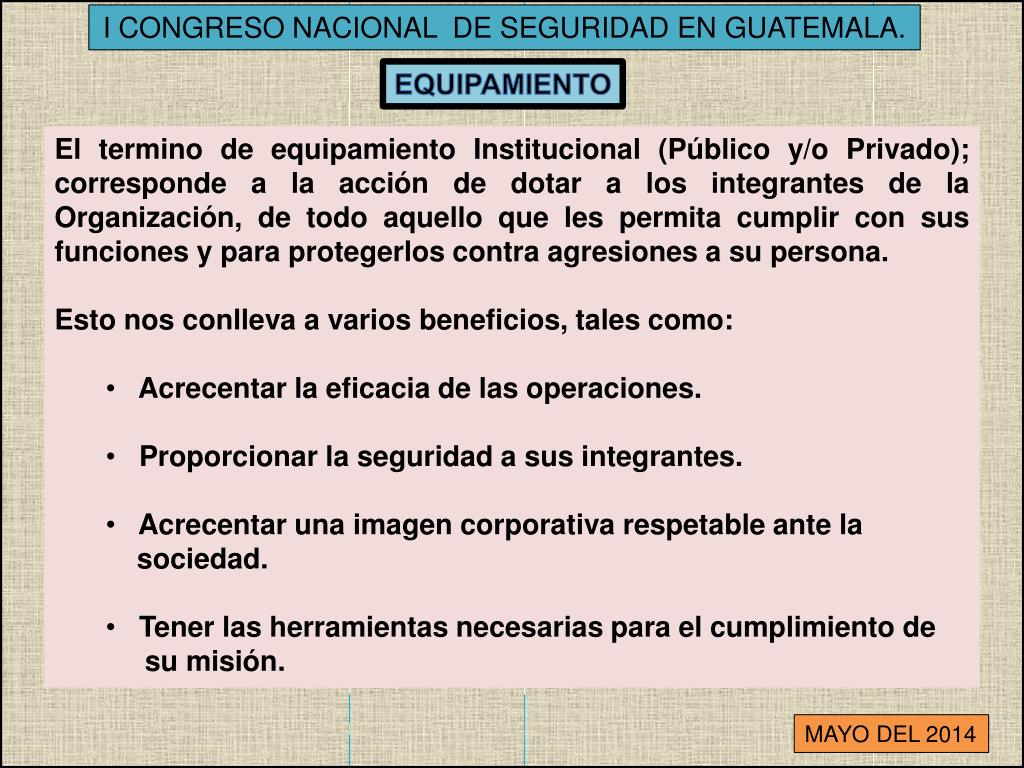

EQUIPAMIENTO

  • El termino de equipamiento Institucional (Público y/o Privado); corresponde a la acción de dotar a los integrantes de la Organización, de todo aquello que les permita cumplir con sus funciones y para protegerlos contra agresiones a su persona.

  • Esto nos conlleva a varios beneficios, tales como:

    • Acrecentar la eficacia de las operaciones.

    • Proporcionar la seguridad a sus integrantes.

    • Acrecentar una imagen corporativa respetable ante la

    • sociedad.

    • Tener las herramientas necesarias para el cumplimiento de

    • su misión.

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

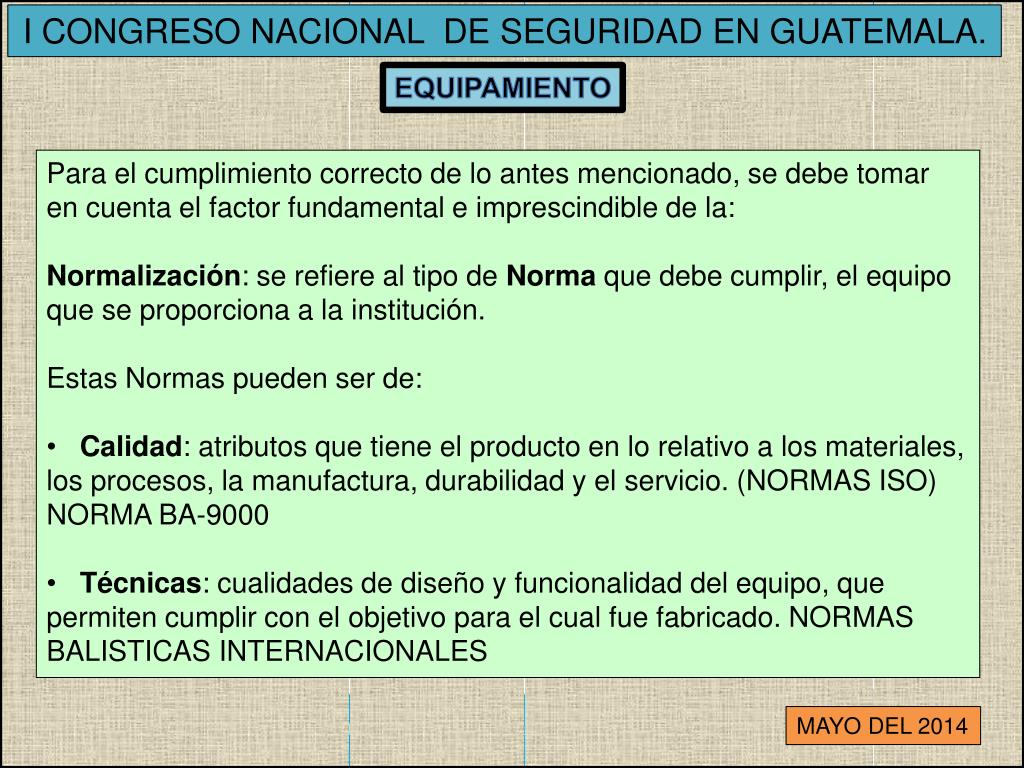

EQUIPAMIENTO

  • Para el cumplimiento correcto de lo antes mencionado, se debe tomar en cuenta el factor fundamental e imprescindible de la:

  • Normalización: se refiere al tipo de Norma que debe cumplir, el equipo que se proporciona a la institución.

  • Estas Normas pueden ser de:

  • Calidad: atributos que tiene el producto en lo relativo a los materiales, los procesos, la manufactura, durabilidad y el servicio. (NORMAS ISO)

  • NORMA BA-9000

  • Técnicas: cualidades de diseño y funcionalidad del equipo, que permiten cumplir con el objetivo para el cual fue fabricado. NORMAS BALISTICAS INTERNACIONALES

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

EQUIPOS BLINDADOS PARA PROTECCIÓN CORPORAL.

PLACAS.

CHALECOS.

ESCUDOS.

CASCOS.

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

CHALECOS Y PLACAS BLINDADOS.

  • FUNCIÓN PRIMORDIA DE LOS CHALECOS Y PLACAS BLINDADOS.

  • PROTECCIÓN CONTRA OJIVAS DISPARDAS POR ARMAS DE FUEGO, DE ACUERDO AL NIVEL BALISTICO DISEÑADO.

  • LOS PANELES BALISTICOS, NO DEBEN SER PERFORADOS EN SU TOTALIDAD.

  • AL IMPACTARSE LA OJIVA EN LOS PANELES BALISTICOS, NO TENER UNA DEFORMACION MAYOR A 44 mm., PARA NO CAUSAR DAÑO A ORGANOS INTERNOS.

LOS CHALECOS BLINDADOS ESTA INTEGRADOS POR FUNDA PORTADORA Y PANELES BALÍSTICOS CON PROTECCIÓN AMPLIA PARA EL TORAX DEL USUARIO.

EN SU CASO, CONTAR CON ACCESORIOS DE PROTECCION BALISTICA DE, HOMBROS, BRAZOS, COXIS E INGLE.

EN SU CASO, CONTAR CON BOLSA PORTA PLACA BALÍSTICA.

ES RECOMENDABLE QUE LA FUNDA PORTADORA TENGA COMPARTIMENTOS PORTA PANELES BALÍSTICOS REGISTRABLES PARA PODER DAR MANTENIMIENTO AL BLINDAJE

EL DISEÑO DEL CHALECO BLINDADO, DEBE OBEDECE A LA FUNCION DE SEGURIDAD PUBLICA O PRIVADA POR DESEMPEÑAR.

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

TIPOS DE CHALECOS BLINDADOS PARA PROTECCIÓN CORPORAL.

LAS PLACAS BALÍSTICAS, SON INSERTOS QUE SE AGREGAN AL CHALECO PARA SOPORTAR

OJIVAS DISPARADAS POR FUSILES, LAS PLACAS NIVEL III SON HECHAS CON POLIETILENOS

BALÍSTICOS RIGIDIZADOS A ALTA PRESIÓN Y A ALTA TEMPERATURA. LAS PLACAS NIVEL DE

PROTECCION IV, REGULARMENTE SON FABRICADAS CON CERÁMICA DE ALTA CONCENTRACIÓN

DE ALÚMINA Y CON UN RESPADO DE FIBRAS ARAMIDICAS O POLIETILENOS BALÍSTICOS

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

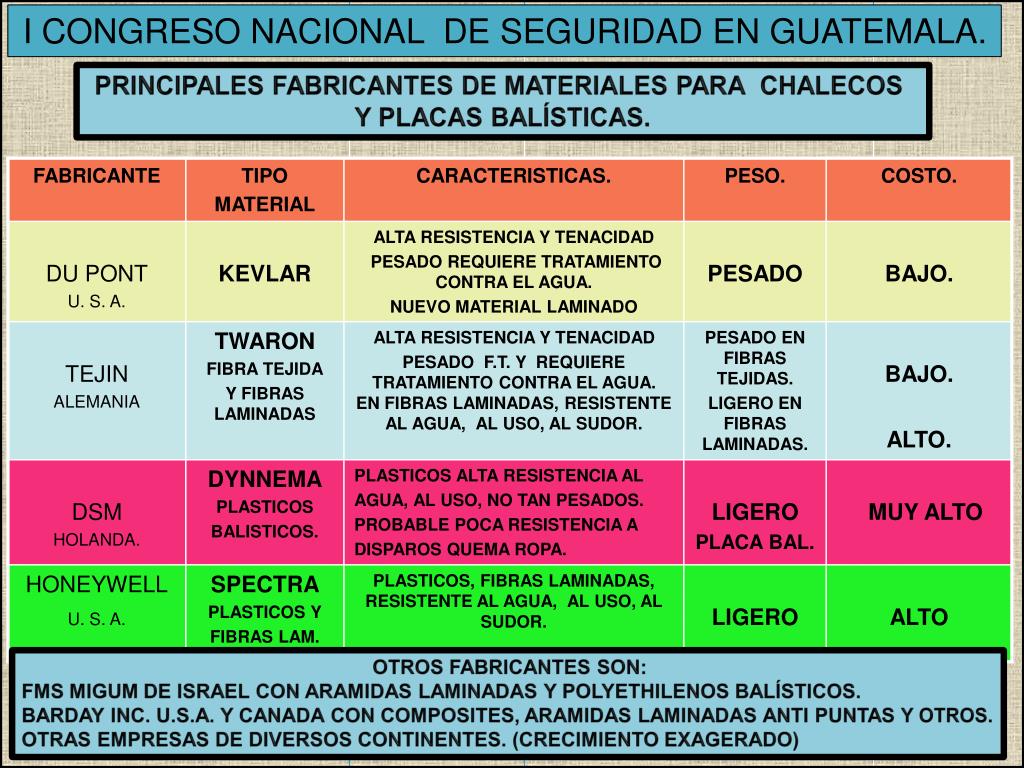

PRINCIPALES FABRICANTES DE MATERIALES PARA CHALECOS

Y PLACAS BALÍSTICAS.

OTROS FABRICANTES SON:

FMS MIGUM DE ISRAEL CON ARAMIDAS LAMINADAS Y POLYETHILENOS BALÍSTICOS.

BARDAY INC. U.S.A. Y CANADA CON COMPOSITES, ARAMIDAS LAMINADAS ANTI PUNTAS Y OTROS.

OTRAS EMPRESAS DE DIVERSOS CONTINENTES. (CRECIMIENTO EXAGERADO)

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

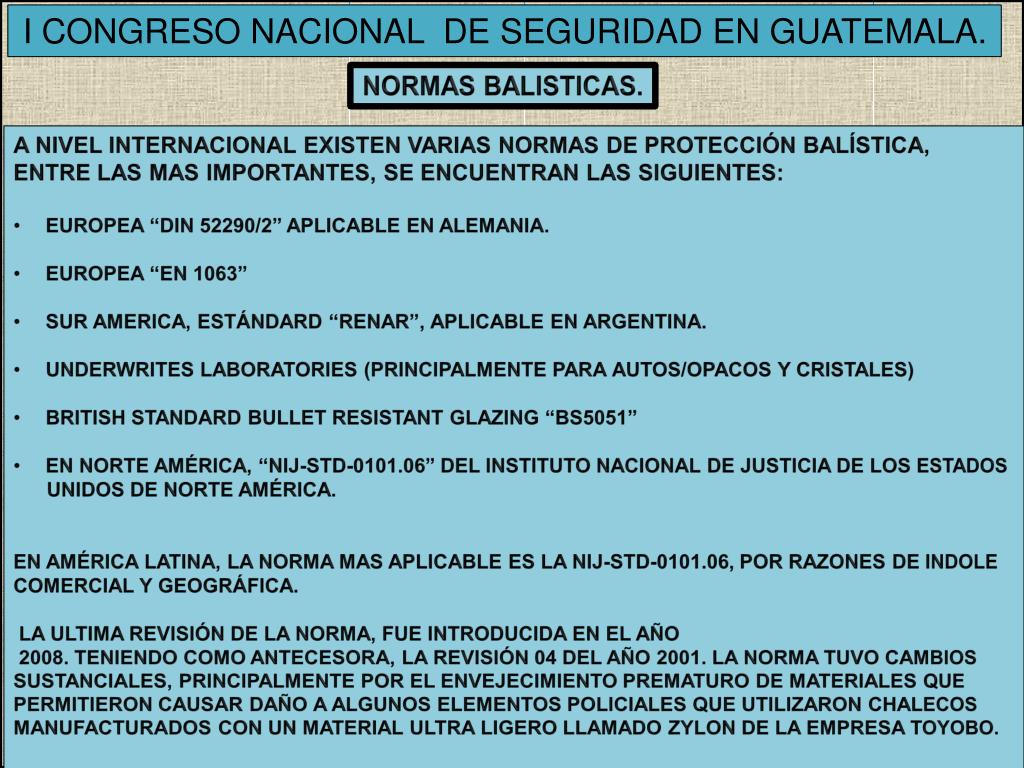

NORMAS BALISTICAS.

  • A NIVEL INTERNACIONAL EXISTEN VARIAS NORMAS DE PROTECCIÓN BALÍSTICA,

  • ENTRE LAS MAS IMPORTANTES, SE ENCUENTRAN LAS SIGUIENTES:

  • EUROPEA “DIN 52290/2” APLICABLE EN ALEMANIA.

  • EUROPEA “EN 1063”

  • SUR AMERICA, ESTÁNDARD “RENAR”, APLICABLE EN ARGENTINA.

  • UNDERWRITES LABORATORIES (PRINCIPALMENTE PARA AUTOS/OPACOS Y CRISTALES)

  • BRITISH STANDARD BULLET RESISTANT GLAZING “BS5051”

  • EN NORTE AMÉRICA, “NIJ-STD-0101.06” DEL INSTITUTO NACIONAL DE JUSTICIA DE LOS ESTADOS

  • UNIDOS DE NORTE AMÉRICA.

  • EN AMÉRICA LATINA, LA NORMA MAS APLICABLE ES LA NIJ-STD-0101.06, POR RAZONES DE INDOLE

  • COMERCIAL Y GEOGRÁFICA.

  • LA ULTIMA REVISIÓN DE LA NORMA, FUE INTRODUCIDA EN EL AÑO

  • 2008. TENIENDO COMO ANTECESORA, LA REVISIÓN 04 DEL AÑO 2001. LA NORMA TUVO CAMBIOS

  • SUSTANCIALES, PRINCIPALMENTE POR EL ENVEJECIMIENTO PREMATURO DE MATERIALES QUE

  • PERMITIERON CAUSAR DAÑO A ALGUNOS ELEMENTOS POLICIALES QUE UTILIZARON CHALECOS

  • MANUFACTURADOS CON UN MATERIAL ULTRA LIGERO LLAMADO ZYLON DE LA EMPRESA TOYOBO.

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

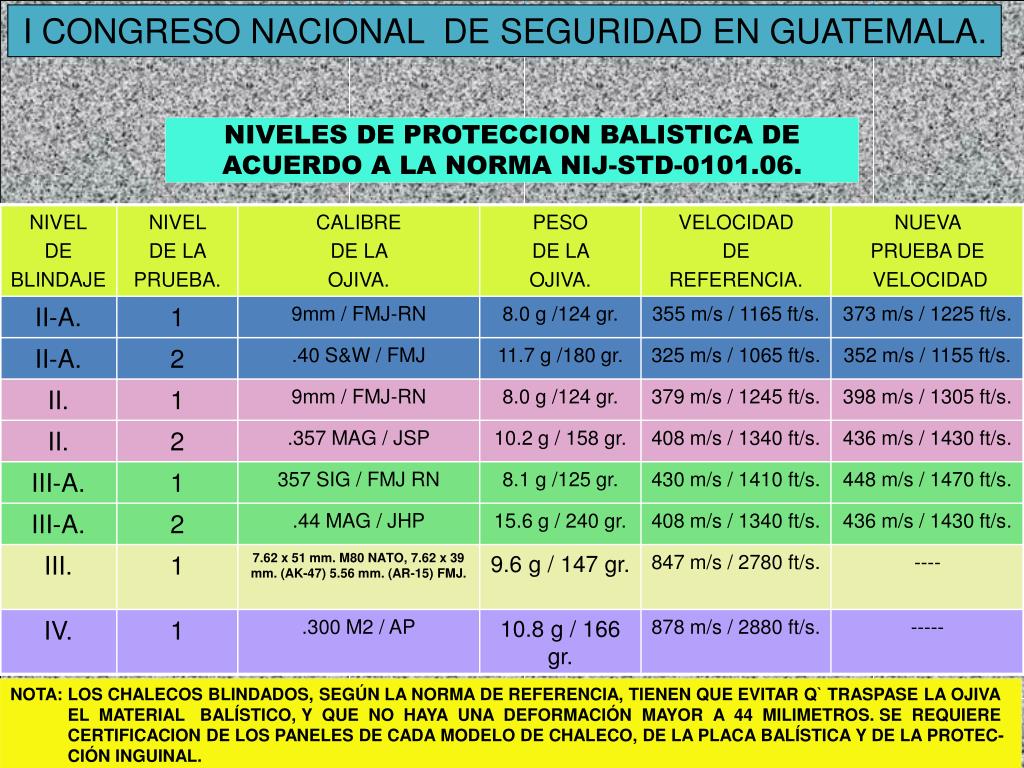

NIVELES DE PROTECCION BALISTICA DE ACUERDO A LA NORMA NIJ-STD-0101.06.

NOTA: LOS CHALECOS BLINDADOS, SEGÚN LA NORMA DE REFERENCIA, TIENEN QUE EVITAR Q` TRASPASE LA OJIVA

EL MATERIAL BALÍSTICO, Y QUE NO HAYA UNA DEFORMACIÓN MAYOR A 44 MILIMETROS. SE REQUIERE

CERTIFICACION DE LOS PANELES DE CADA MODELO DE CHALECO, DE LA PLACA BALÍSTICA Y DE LA PROTEC-

CIÓN INGUINAL.


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

DIFERENCIAS ENTRE LAS NORMAS NIJ-STD-0101.04 Y LA NIJ-STD-0101.06

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

DIFERENCIAS ENTRE LAS NORMAS NIJ-STD-0101.04 Y LA NIJ-STD-0101.06

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

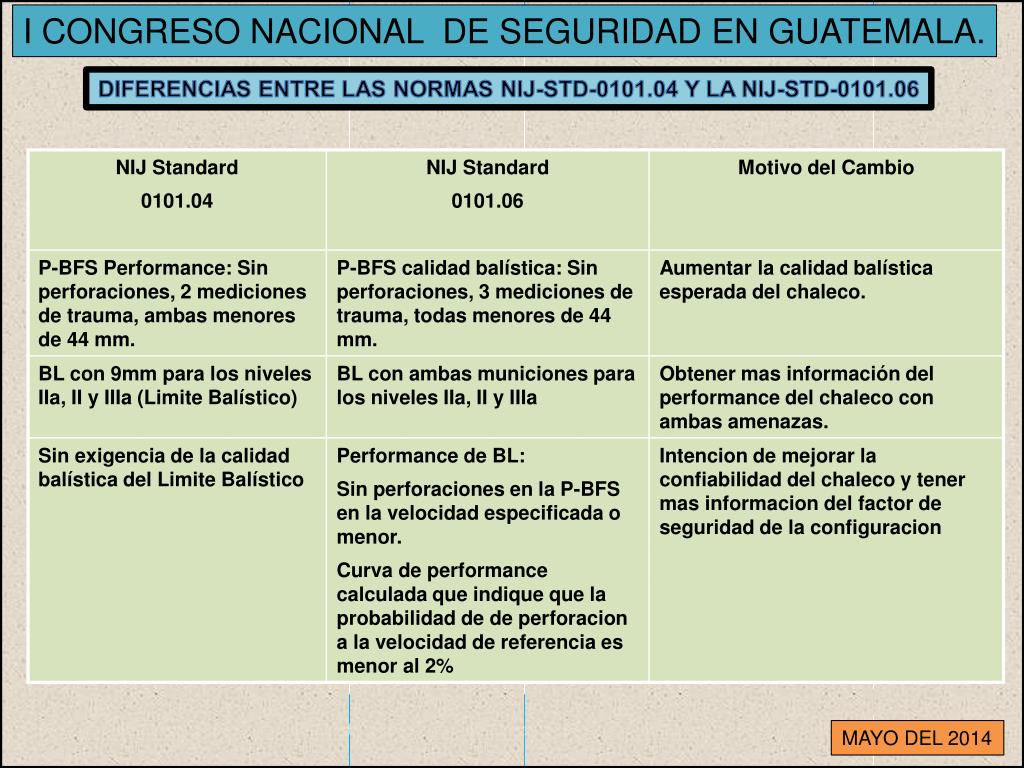

DIFERENCIAS ENTRE LAS NORMAS NIJ-STD-0101.04 Y LA NIJ-STD-0101.06

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

DIFERENCIAS ENTRE LAS NORMAS NIJ-STD-0101.04 Y LA NIJ-STD-0101.06

  • Las pruebas V50 eran insuficientes para determinar el comportamiento probabilístico del chaleco con solo 6 impactos.

  • Ahora, para determinar una V50 y establecer una curva de probabilidad son necesarios 120 tiros.

  • La norma NIJ expresa que la probabilidad de penetración a la velocidad de referencia debe de ser menor al 2%.

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

DIFERENCIAS ENTRE LAS NORMAS NIJ-STD-0101.04 Y LA NIJ-STD-0101.06

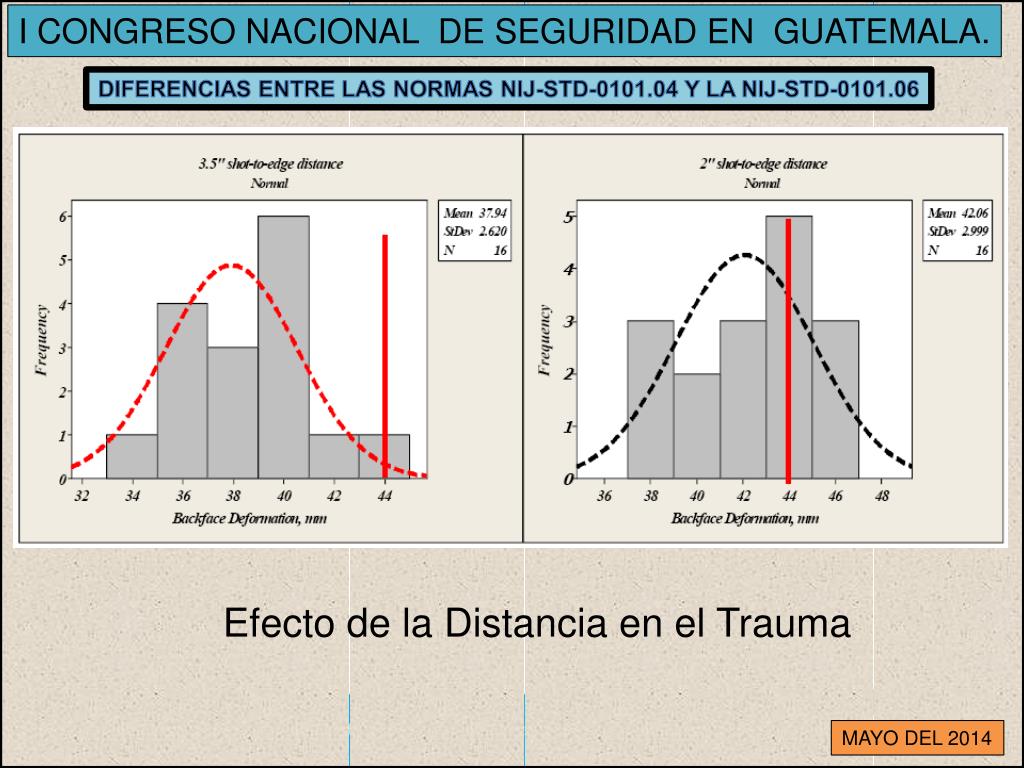

Efecto de la Distancia en el Trauma

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

DIFERENCIAS ENTRE LAS NORMAS NIJ-STD-0101.04 Y LA NIJ-STD-0101.06

Patrón de Pruebas

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

DIFERENCIAS ENTRE LAS NORMAS NIJ-STD-0101.04 Y LA NIJ-STD-0101.06

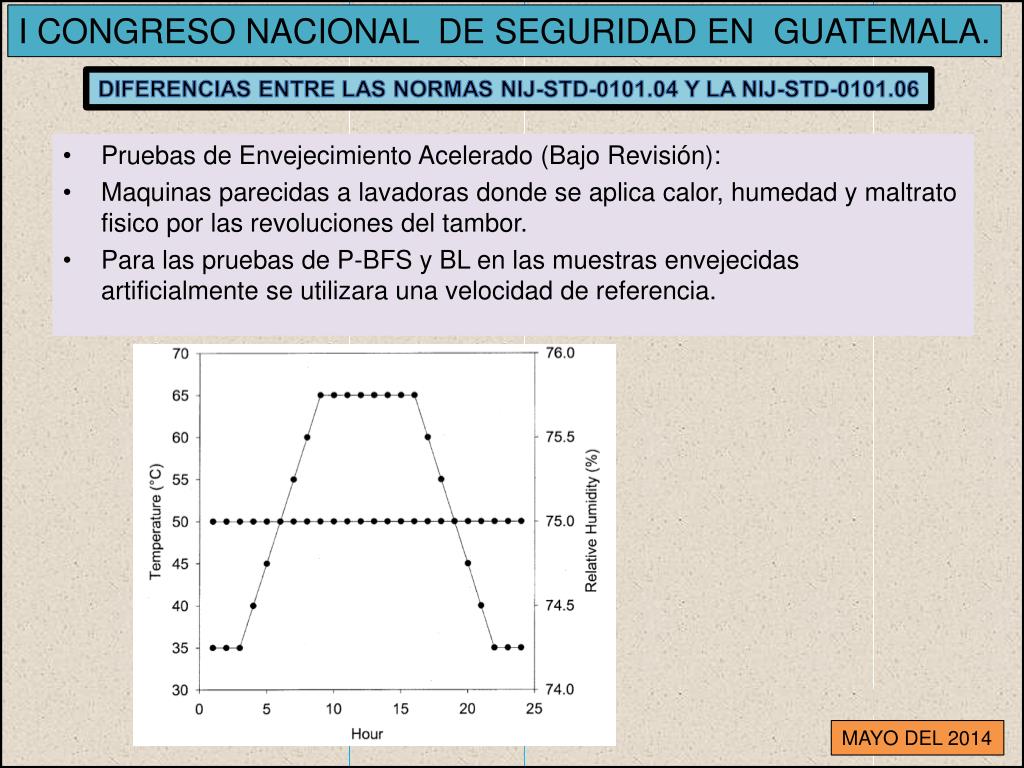

  • Pruebas de Envejecimiento Acelerado (Bajo Revisión):

  • Maquinas parecidas a lavadoras donde se aplica calor, humedad y maltrato fisico por las revoluciones del tambor.

  • Para las pruebas de P-BFS y BL en las muestras envejecidas artificialmente se utilizara una velocidad de referencia.

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

VENTAJAS OBTENIDAS AL ADQUIRIR CHALECOS Y PLACAS BALÍSTICAS CERTIFICADOS

BAJO LA NORMA NIJ-STD-0101.06

  • CONFIABILIDAD EN LA CALIDAD BALÍSTICA DE LOS PANELES Y PLACAS BLINDADOS. VERIFICAR LAS DEFORMACIONES Y PRUEBA V-50, EN EL REPORTE DE PRUEBAS DE CERTIFICACIÓN. (EXCEPTO OJIVAS FUERA DE NORMA)

  • CERTIDUMBRE EN LOS TIEMPOS DE GARANTÍA DE LOS MATERIALES BALÍSTICOS, DECLARADOS

  • JURIDICAMENTE ANTE N.I.J.; VERIFICAR EN LA LISTA DE FABRICANTES CON MODELOS

  • CERTIFICADOS, PAGINA WEB DEL N.I.J.

  • GARANTIZAR QUE LOS MATERIALES INVOLUCRADOS EN LOS MODELOS OFERTADOS EN EL

  • MERCADO NO SERAN, SUSTITUIDOS POR OTROS DE MENOR CALIDAD. (DECLARACION JURADA

  • ANTE LA LEY U.S.A.), VERIFICAR EN EL REPORTE DE PRUEBAS REALIZADAS PARA LA CERTIFICACIÓN.

  • HOMOGENIZACION DE TALLAS, DE ACUERDO A LOS TEMPLETES ENTRE C-1 Y C-5.

  • GARANTIA QUE LAS PLACAS BAÍISTICAS DE CERÁMICA NO SE ROMPERAN AL CAERSE

  • ACCIDENTAMENTE.

  • GARANTÍA DE QUE EL DISEÑO DE FABRICACIÓN DECLARADO BAJO JURAMENTO, NO SERA ALTERADO, VERIFICAR EN EL REPORTE DE PRUEBAS DE LABORATORIO REALIZADAS PARA CERTIFICACIÓN.

  • CERTIDUMBRE EN LOS MATERIALES UTILIZADOS PARA FABRICAR LAS FUNDAS, CUMPLEN CON

  • NORMAS DE CALIDAD. MANUFACTURA.

MAYO DEL 2014


Bbli

I CONGRESO NACIONAL DE SEGURIDAD EN GUATEMALA.

UN AGRADECIMIENTO A LAS AUTORIDADES,

ORGANIZADORES Y A TODOS LOS

ASISTENTES A ESTE EVENTO,

POR LAS ATENCIONES DISPENSADAS.

ING. ALFREDO AGUILAR AMEZCUA

MAYO DEL 2014
