S6500 epon

S6500 EPON技术与维护交流


S6500 epon

目录

  • EPON技术及其在S6500上的实现

    • EPON技术简介

    • S6500 EPON实现方案

  • EPON配置技术难点解析

    • ONU绑定

    • VLAN配置

    • 灵活QinQ的实现

  • EPON常见疑问解析


S6500 epon

目录

  • EPON技术及其在S6500上的实现

    • EPON技术简介

    • S6500 EPON实现方案

  • EPON配置技术难点解析

    • ONU绑定

    • VLAN配置

    • 灵活QinQ的实现

  • EPON常见疑问解析


Epon epon

EPON技术简介-EPON的含义

ONU

  • Passive Optical Network无源光网络

Passive Optical Splitter

无源分光器

Optical Line Terminal

光线路终端

ONU

PSTN

OLT

Internet

Passive Optical Splitter

无源分光器

ONU

CATV

Optical Network Unit

光网络单元

  • PON是一种点到多点(P2MP)结构的无源光网络

  • PON是无源光网络的简称(Passive Optical Network )

  • PON由光线路终端OLT(Optical Line Terminal)、光网络单元 ONU( Optical Network Unit)和无源分光器POS(Passive Optical Splitter)组成

  • EPON/GEPON与GPON

  • EPON与FTTH、FTTB


S6500 epon

1490nm

1310nm

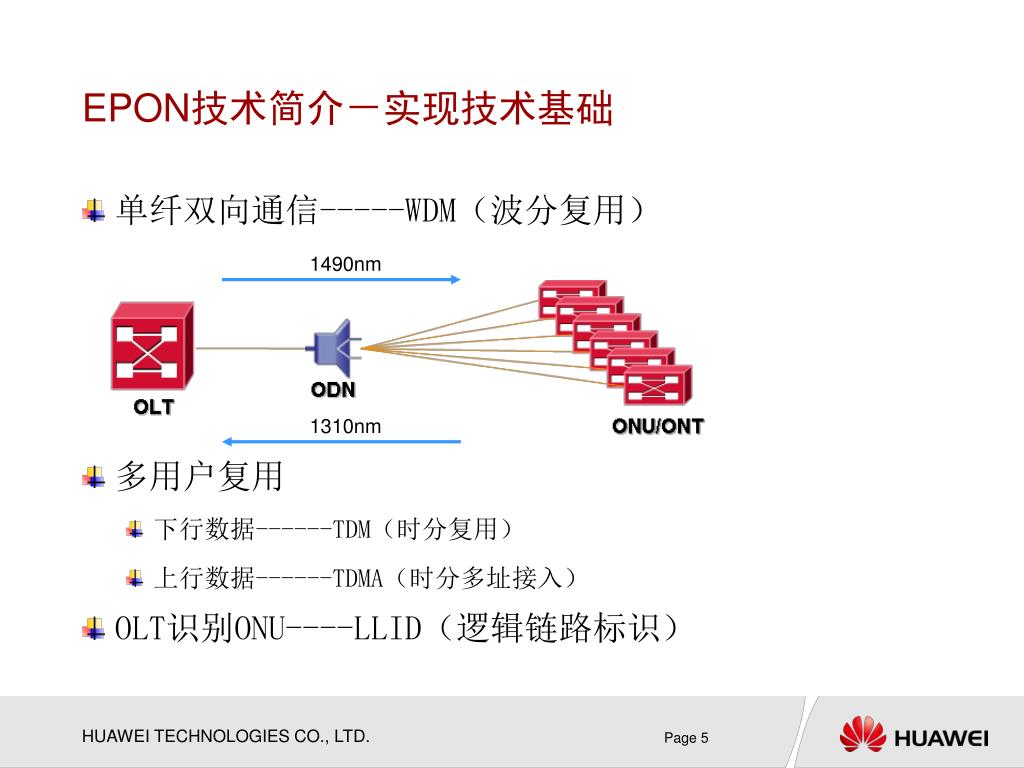

EPON技术简介-实现技术基础

  • 单纤双向通信-----WDM(波分复用)

  • 多用户复用

    • 下行数据------TDM(时分复用)

    • 上行数据------TDMA(时分多址接入)

  • OLT识别ONU----LLID(逻辑链路标识)


S6500 epon

EPON技术简介-下行数据(广播)

每个ONU只接收发给自己的数据,丢弃其他数据。


S6500 epon

EPON技术简介-上行数据

每个ONU根据OLT动态分配的时隙向OLT发送数据。


S6500 epon1

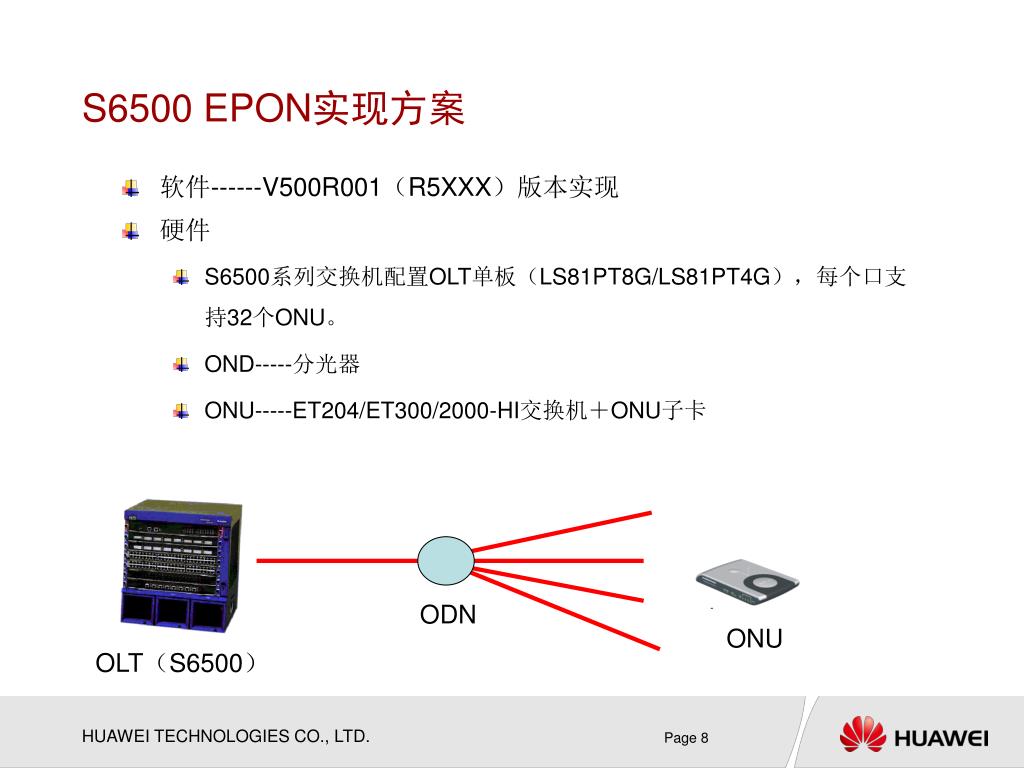

S6500 EPON实现方案

  • 软件------V500R001(R5XXX)版本实现

  • 硬件

    • S6500系列交换机配置OLT单板(LS81PT8G/LS81PT4G),每个口支持32个ONU。

    • OND-----分光器

    • ONU-----ET204/ET300/2000-HI交换机+ONU子卡

ODN

ONU

OLT(S6500)


S6500 epon

目录

  • EPON技术及其在S6500上的实现

    • EPON技术简介

    • S6500 EPON实现方案

  • EPON配置技术难点解析

    • ONU绑定

    • VLAN配置

    • 灵活QinQ的实现

  • EPON常见疑问解析


Epon onu

EPON配置技术难点解析--ONU绑定

  • ONU可以自动注册到OLT

    • 可以通过命令display onuinfo interface查看已经上电并注册成功的ONU信息。

  • 必须将ONU端口和ONU-ID绑定后OLT才能对ONU进行管理、与ONU通信

    • ONU-ID为ONU的MAC地址

    • 一个ONU端口与一个ONU相对应

    • 绑定后如果端口状态为DOWN,则使用undo shutdown来使其UP

  • 绑定后对ONU的管理可以在OLT上实现


Epon vlan olt vlan

EPON配置技术难点解析—VLAN配置-OLT端口VLAN配置

  • 端口默认是hybrid端口,且vlan 1是tagged,而且不可更改。增加配置就是该端口允许哪些tagged和untagged的VLAN通过。

  • 只有当ONU端口的处理模式为transparent时,才需要配置OLT端口VLAN。

  • 当ONU端口的处理模式为untagged时,并将该ONU端口加入了指定VLAN,则这些VLAN默认在OLT端口tagged通过。

  • 推荐ONU配置为transparent模式,OLT上指定哪些VLAN通过。

配置这里


Epon vlan onu

EPON配置技术难点解析—VLAN配置-ONU端口配置

  • 两种模式:transparent和untagged模式

  • 处理方式

Transparent:报文不作任何改变,直接转发。

Untagged:报文VLAN若与ONU所属VLAN相同,则剥除后转发;否则直接转发。

配置这里

Transparent:不带VLAN TAG则缺省打上VLAN 1;如果带TAG,则直接发送。

Untagged:不带VLAN TAG则缺省打上ONU所属VLAN TAG;如果带TAG,则直接转发。


Epon vlan uni

EPON配置技术难点解析—VLAN配置-UNI的配置

  • 三种模式种模式:transparent、untagged和double-tagged。

  • 只针对ET204系列有效。

  • 处理方式

Transparent:报文不作任何改变,直接转发。

Untagged:VLAN TAG 被剥除。

Double-tagged: VLAN TAG 被剥除。

配置这里

Transparent:报文不做任何改变,直接转发。

Untagged:带VLAN TAG的直接转发,不带VLAN TAG的打上ONU子接口的VLAN。

Double-tagged:带VLAN TAG的打上外层标签再转发,不带VLAN TAG的打上ONU子接口的VLAN。


Epon qinq

EPON配置技术难点解析—灵活QinQ的实现

  • 与S6500实现灵活QinQ的配置基本相同。

  • OLT端口须为hybrid端口,指定PVID。

  • ONU端口建议配置为transparent模式。

  • UNI端口可以根据需要配置(ET204可以在OLT上配置,2000-HI在交换机上配置)。

  • 使能QinQ配置:vlan-vpn enable

  • 配置外层VLAN:vlan-vpn vid vlan-id uplink interface-type interface-number

  • 配置内层VLAN:raw-vlan-id inbound vlan-id to vlan-id

灵活QinQ实现的关键

配置为transparent模式

根据需要配置


S6500 epon

目录

  • EPON技术及其在S6500上的实现

    • EPON技术简介

    • S6500 EPON实现方案

  • EPON配置技术难点解析

    • ONU绑定

    • VLAN配置

    • 灵活QinQ的实现

  • EPON常见疑问解析


S6500 epon

EPON常见疑问解析—新旧版本的主要区别

  • 灵活QinQ的支持

    • 新版本:支持

    • 旧版本:不支持

  • OLT vlan配置

    • 新版本:默认是hybrid口,vlan 1 tagged。如果允许通过哪些VLAN,使用port hybrid vlan tagged/untagged。

    • 旧版本:使用port permit vlan来实现。

    • 旧版本的配置升级到新版本后会自动转换。

  • ONU子接口配置

    • 新版本:使用UNI命令,无double-tagged模式,可以配置端口双工状态等参数。

    • 旧版本:使用subport命令,有double-tagged模式,可配置参数有限。


Epon onu1

EPON常见疑问解析—ONU下挂用户互通的问题

  • 同一OLT下的ONU默认二层无法互通。

  • 不同OLT下的ONU二层可以互通。

  • 同一OLT下不同ONU不同VLAN可以三层互通。

  • 同一OLT下ONU在同一VLAN,三层必须起arp proxy才可以互通。


S6500 epon

EPON常见疑问解析—限速问题

  • OLT暂时不支持限速。

  • ONU端口可以进行限速,但是不建议修改最小值(2M),可以调整最大值。

  • 有意义的限速在于对UNI的限速

    • uni uni-number line-rate { inbound | outbound } kbps rate-value

    • 对于2000-HI,限速与普通交换机相同。

    • 对于ET204,最小为128K,粒度为倍数关系。同一ONU下的UNI限速的差别不能大于4倍,否则以大的为准。


S6500 epon

EPON常见疑问解析—关于升级

  • 在OLT上对ONU/ONU子卡进行远程升级。

  • 实际过程是:升级ONU 软件首先是从OLT 的FLASH 中下载升级文件到ONU 上,然后ONU自动进行升级。

  • 对于2000-HI交换机要单独升级。

  • 在2000-HI上也可以对ONU子卡进行升级,但是不推荐使用。


Epon onu2

EPON常见疑问解析—ONU无法正常注册

查看组网是否正确(特别是分光器的连接)

查看法兰盘连接的地方是否插紧

查看光信号是否正常

查看OLT或者ONU是否正常


Epon onu up

EPON常见疑问解析—ONU注册后不能UP

是否已经绑定

绑定MAC是否有误

考虑其他原因
