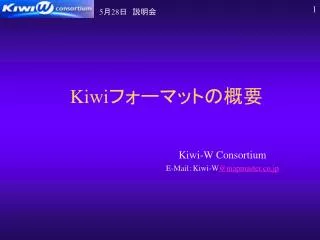

Kiwi

Kiwiフォーマットの概要

Kiwi-W Consortium

E-Mail:[email protected]


Kiwi

従来の地図データベース構造

  • 要求される応用機能に依存したデータベース構造

実世界

地図表示

データ

位置参照

データ

経路計算

データ

機能に応じた地図データ

データ参照(1)

応用(1)

(地図表示)

データ参照(2)

応用(2)

(位置算出)

データ参照(n)

応用(n)

(推奨経路算出)

フォーマット毎のプログラム

システム制御プログラム

システム毎の違うデータフォーマット


Kiwi

従来の地図データの問題点

  • システムの高度化に対応し、維持更新、互換性の確保が困難

    • ナビシステムの新旧間で地図データの互換性がない

    • メンテナンスを過去のナビシステムに合わせて作成する必要がある

  • フォーマットが公開されない

    • ナビシステム専用


Kiwi

Kiwiフォーマットの目指すところ

  • 実世界の記述

  • データ参照の高速化

  • データ容量の圧縮

  • 拡張性の維持

  • 応用分野の拡大


Kiwi

Kiwiフォーマットのデータベース構造

  • 道路や建物などの対象物の形状、属性、接続関係(位相)などの情報で実世界を記述

実世界

データ交換用

標準データ形式

形状データ

接続関係

属性データ

共通データ参照プログラム

応用(1)

応用(2)

応用(n)


Kiwi

Kiwiフォーマットデータ構成

案内検索データ

主要地図データ

描画パラメータ

道路データ

背景データ

文字データ

音声データ

経路誘導データ

画像データ

経路計算データ

VICS


Kiwi

Kiwiフォーマットの目指すところ

  • 実世界の記述

  • データ参照の高速化

  • データ容量の圧縮

  • 拡張性の維持

  • 応用分野の拡大


Kiwi

データ参照の高速化

  • 主要地図データ(パーセル)

    • 地図表示では一定領域のデータを参照

  • 経路計算データ(リージョン)

    • 一定量のできるだけ広域のデータを参照

  • 階層構造

    • レベル間、隣接地域のデータの高速参照


Kiwi

主要地図データ

  • 地図表示、ロケーション、経路誘導に利用

  • 矩形の空間分割(パーセル)

  • 階層構造

leveln

level2

level1


Kiwi

主要地図データ

  • 格納されるデータ

    • 管理レコード

    • 道路デーダ

      • 地図表示、ロケーションに用いる形状データ、道路属性データ。

      • 通行規制情報、リンク接続情報を持ち経路計算にも使用可能。

    • 背景デーダ

      • 地図表示に用いる水域等の情報。高さ情報も設定可能。

    • 文字データ

      • 地図表示に用いる名称のほか、道路・背景データの名称。

    • 誘導データ

      • 道路データの交差点から参照される、交差点名称など。


Kiwi

阪神高速

夢前川

公園

瀬戸内海

名称

道路

背景


Kiwi

Alldata.Kwi

ボリューム管理

管理ヘッダテーブル

管理データの格納位置 と 管理データの サイズ を表す


Kiwi

Level n

Level n-1

:

:

Level 1

Level 0


Kiwi

レベル k

ブロックセット

1

ブロック

パーセル


Kiwi

主要地図データ

  • パーセルの分割・統合

leveln

level2

level1

ほぼ同じデータ量に分割・統合される。

Go back


Kiwi

0

Higher level

Region number

0

1

0

2

0

2

4

3

1

Lower level

5

6

Tree structure of region management records

Region divisions for each layer

0

1

2

0

5

6

3

1

2

4

経路計算データ

  • 経路計算に利用

  • 任意サイズの領域分割(リージョン)

  • 階層構造


Kiwi

経路計算データ

  • 格納されるデータ

    • 管理レコード

    • ノード情報

      • 道路ネットワークの交差点に関する情報。

      • 上位レベルへの対応情報。

    • リンク情報

      • 道路ネットワークの道路に関する情報。

      • 上位レベルへの対応情報。

      • 隣のリージョンへの接続情報。

    • 規制情報

      • 交差点における通行規制と道路部分の規制。


Kiwi

経路計算データの構造(1)

経路計算データフレーム


Kiwi

経路計算データの構造(2)


Kiwi

経路計算データの構造(3)

Level i+1

Level i

Go back


Kiwi

Kiwiフォーマットの目指すところ

  • 実世界の記述

  • データ参照の高速化

  • データ容量の圧縮

  • 拡張性の維持

  • 応用分野の拡大


Kiwi

データ容量の圧縮

  • サイズによるデータ管理

    • 特定のデータブロック毎にサイズを設け、全体サイズを管理する

  • フラグによるデータ管理

    • 固定的に存在しないデータは、ビット対応のフラグでデータの存在を管理する

  • マルチリンク構造

    • 同じ性質の道路を一まとめにして、途中に交差点があると記述する


Kiwi

サイズ・フラグによるデータ圧縮(一般例)


Kiwi

マルチリンク

Attribute B

Attribute 1

Attribute B

Attribute 3

Attribute B

Attribute 4

Attribute C

Attribute 5

Attribute B

Attribute 2

Attribute A

Attribute 0

Attribute 3

Attribute 1

Attribute 4

Attribute 2

Node

shape

Link

RoadB

Road A

LA3

LA1

LA2

NA2

NA3

NA4

LA0

NA0

NA1

Links

Multilink

LA3

LA1

LA2

NA2

NA3

NA4

LA0

NA0

NA1

Attribute for

individual link

Common

attribute

Attribute B


Kiwi

LA3

LA1

LA2

NA2

NA3

NA4

LA0

NA0

NA1

Multilink

Individual

link attribute

Detailed attribute

Attribute A

Attribute 1

Attribute 3

Attribute 2

Attribute 4

存在管理フラグ

 ・リンク列消去フラグ

 ・時間情報

各情報のサイズ

 ・リンク列データレコード

 ・リンク列ヘッダ

 ・リンク形状情報

 ・ノード付加情報

 ・標高情報

 ・通行規制情報


Kiwi

Kiwiフォーマットの目指すところ

  • 実世界の記述

  • データ参照の高速化

  • データ容量の圧縮

  • 拡張性の維持

  • 応用分野の拡大

6Pヘ


Kiwi

データの拡張性

  • 基本データに拡張性を持たせる

    • 基本データに拡張部を設け、拡張による規定のデータ参照には影響がでない様にする

      • 要素の数とデータ容量で情報を管理

      • 拡張はビット対応のフラグで制御

    • 将来の拡張、メーカー独自のデータの格納を可能とする

  • ファイル構造

    • メーカー独自のファイルを格納可能とする

      • HTMLファイル


Kiwi

基本データへの拡張部を格納(一般例)

サイズにより拡張領域を制御

サイズとフラグにより拡張領域を制御


Kiwi

オリジナルデータの格納(一般例)


Kiwi

物理データ記録構造

起動レコード

ルートディレクトリ

(アドレスマップ)

ディレクトリ .

ルートディレクトリ

ディレクトリ ..

エリア

ALLDATA.KWIへのポインタ

データボリューム

主要地図データ管理

フレームへのDSA

ISO9660

(ボリューム)

METADATA.KWI

へのポインタ

経路計算データ管理

フレームへのDSA

KIWIフォーマット

ファイル

全データ管理

フレーム

LOADING.KWI

へのポインタ

主要地図データ管理

フレーム

経路計算データ管理

フレーム

(ALLDATA.KWI)

主要地図データ

経路計算データ

実データ部

メタデータ

(METADATA.KWI)

ローディングモジュール

(LOADING.KWI)

Go back


Kiwi

案内検索データ

  • 目的地を選定するための索引情報

  • データを絞り込む検索フレームと検索結果の情報を格納する地点情報

  • 検索フレームと地点情報は、構成を内部で自由に定義可能


Kiwi

データ管理部

ボリューム管理部1

ボリューム管理部2

ボリューム管理部3

検索フレーム1

検索フレーム2

検索フレーム3

検索フレーム4

地点情報1

地点情報3

案内検索データ構造


Kiwi

案内検索データ

  • 検索機能と検索データの形式を4ビットのシグネチャで定義

    • ボリューム管理

      • 階層検索 DSRC:Define for SeaRCh

      • B-Tree検索 DSBT:Define for Search of Balanced Tree

    • 検索フレーム

      • 50音検索 SR50:SeaRch by 50 on

      • 住所検索 SRJP:SeaRch by JaPanese area

    • 地点情報

      • 地点情報(通常) PINR:Point of Interest(NoRmal)

      • 地点情報 データ宣言DPOI:Define for Point Of Interest


Kiwi

住所検索データの例

愛知県主要部

愛知県赤羽根町主要部

愛知県赤羽根町赤羽根1丁目

愛知県赤羽根町赤羽根2丁目

愛知県阿久比町主要部

主要部

主要部

愛知県阿久比町阿久比1丁目

赤羽根1丁目

赤羽根町

阿久比町

赤羽根2丁目

名古屋市主要部

名古屋市熱田区主要部

越戸1丁目

名古屋市

愛知県

名古屋市

主要部

主要部

青森県

名古屋市北区主要部

阿久比1丁目

熱田区

石川県

主要部

主要部

青森県主要部

和歌山県

主要部

主要部

検索詳細情報レコード

(住所検索)

該当データ

都道府県別

カテゴリー

市区町村別

カテゴリー

大字/小字別

カテゴリー

地点情報


Kiwi

各国対応

  • 日本とUSの住所体系の違いに対応 (Ver1.22)

日本

都道府県

市区町村

町、字

番地

US

市町村

street

House Number


Kiwi

Kiwiフォーマット仕様書

  • 下記Webサイトで公開

    • http://kiwi-w.mapmaster.co.jp

    • 日本語版、英語版
