  1. Fortimo SLM Juan Pablo Bascuñán – Ángeles Walker – Francisca Rodríguez

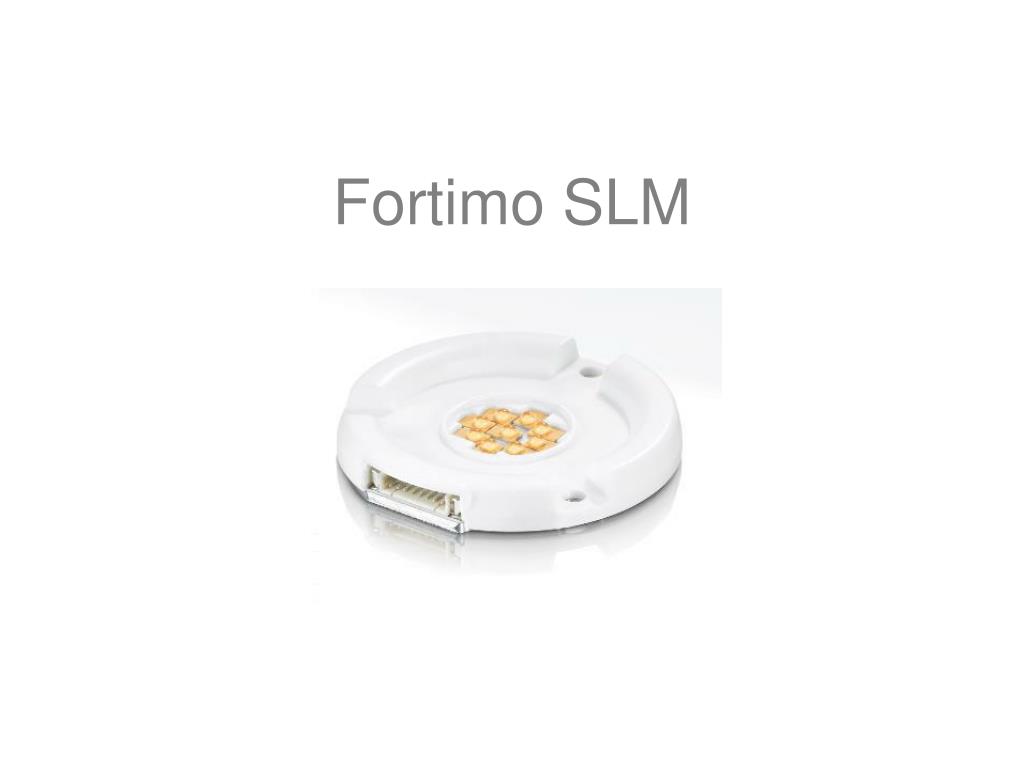

  2. Fortimo SLM

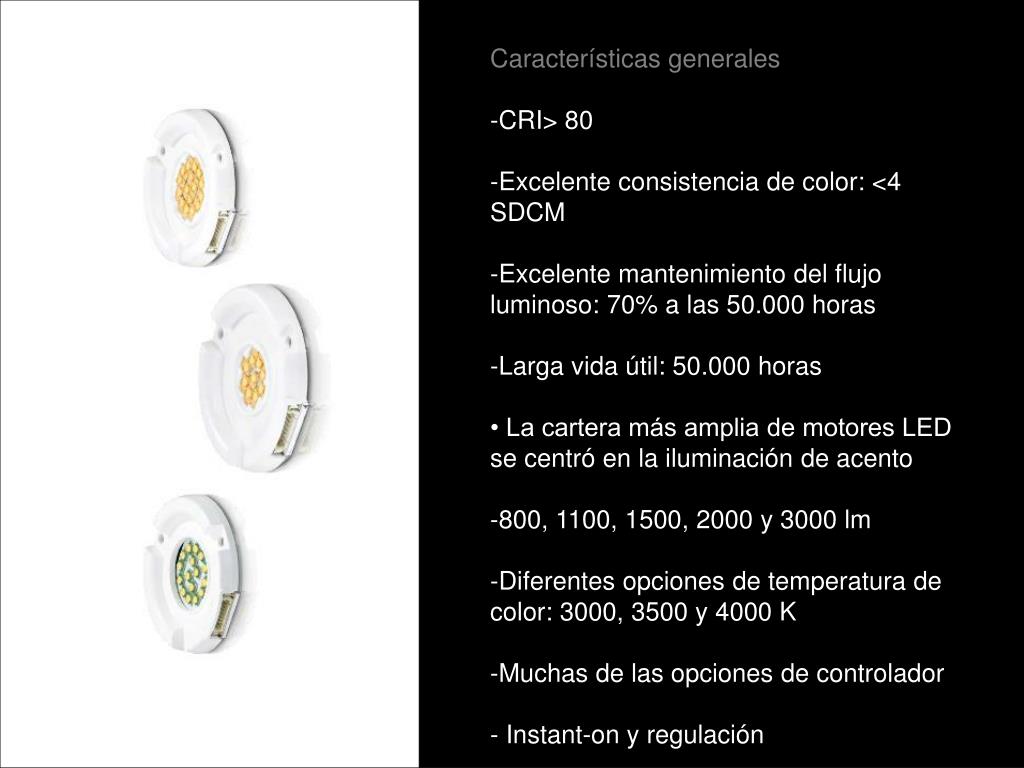

  3. Características generales • CRI> 80 • Excelente consistencia de color: <4 SDCM • Excelente mantenimiento del flujo luminoso: 70% a las 50.000 horas • Larga vida útil: 50.000 horas • • La cartera más amplia de motores LED se centró en la iluminación de acento • 800, 1100, 1500, 2000 y 3000 lm • Diferentes opciones de temperatura de color: 3000, 3500 y 4000 K • Muchas de las opciones de controlador • - Instant-on y regulación

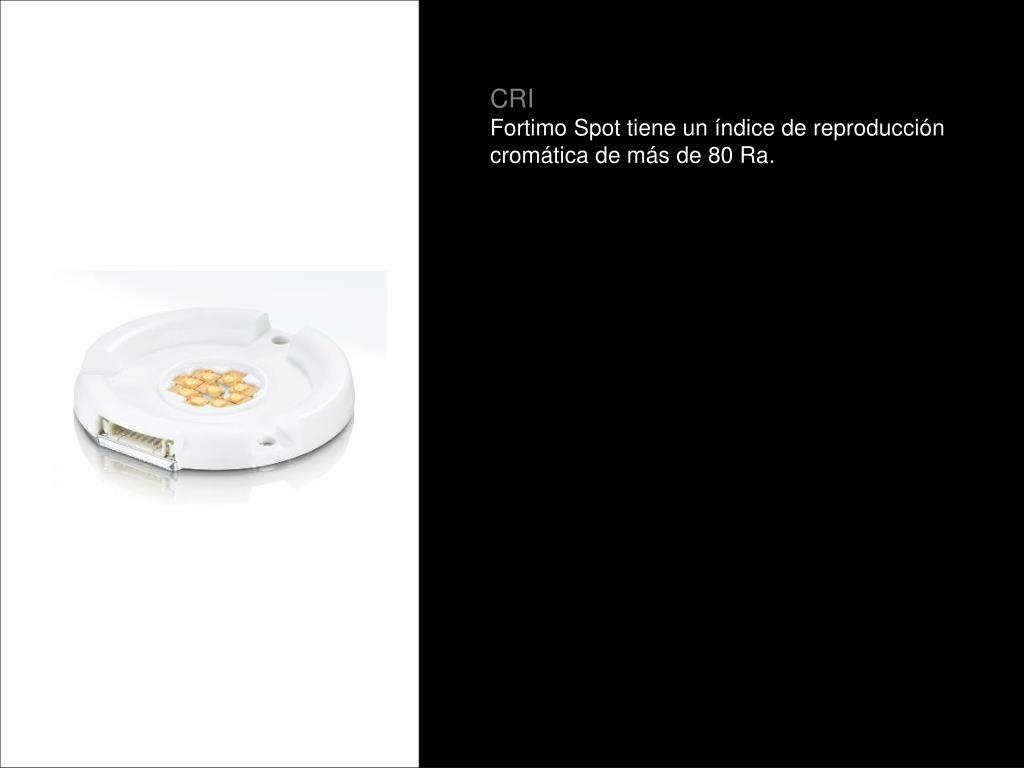

  4. CRI Fortimo Spot tiene un índice de reproducción cromática de más de 80 Ra. Percepción del color Representación perfecta de color rojo y su consistencia en el color que los productos siempre los va hacer más brillantes y vivos. Vida útil Excelente mantenimiento del flujo luminoso y larga vida útil de hasta 50.000 horas que hace de la reposición de lámparas en una cosa del pasado: la promesa de que está respaldado por la garantía del sistema Philips 5 años. Eficiencia Reducción de costos de energía gracias al alto lumen / watt eficacia.

  5. Baja radiación Capacidad de ser instalado más cerca posible de los objetos gracias a la iluminación UV e IR mínimo. Preparado para el futuro Las actualizaciones se pueden ir implementado cuando esté disponible. Amplia variedad Ofrece muchas maneras diferentes de hacer diseño con ellos. Se puede elegir un driver, la cantidad de lúmenes emitidos, la temperatura de color y la opción de dimmer. Iluminación dinámica Opción de sintonizar blancos y RGB, los modelos tienen los mismos factores que el Fortimo Spot, pero se les llama LEXEL, por su capacidad de iluminación dinámica. Alternativa a la oferta: • halógenos, que ofrece hasta un 60% de ahorro de energía • halogenuros metálicos, que ofrece un mantenimiento reducido

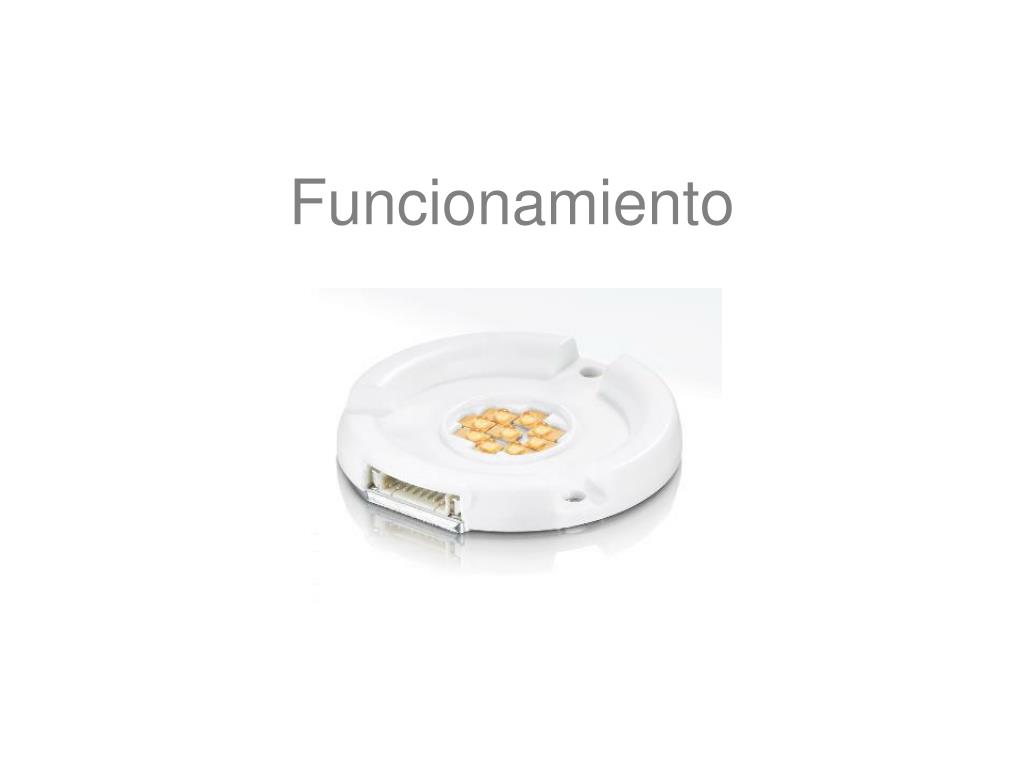

  6. Funcionamiento

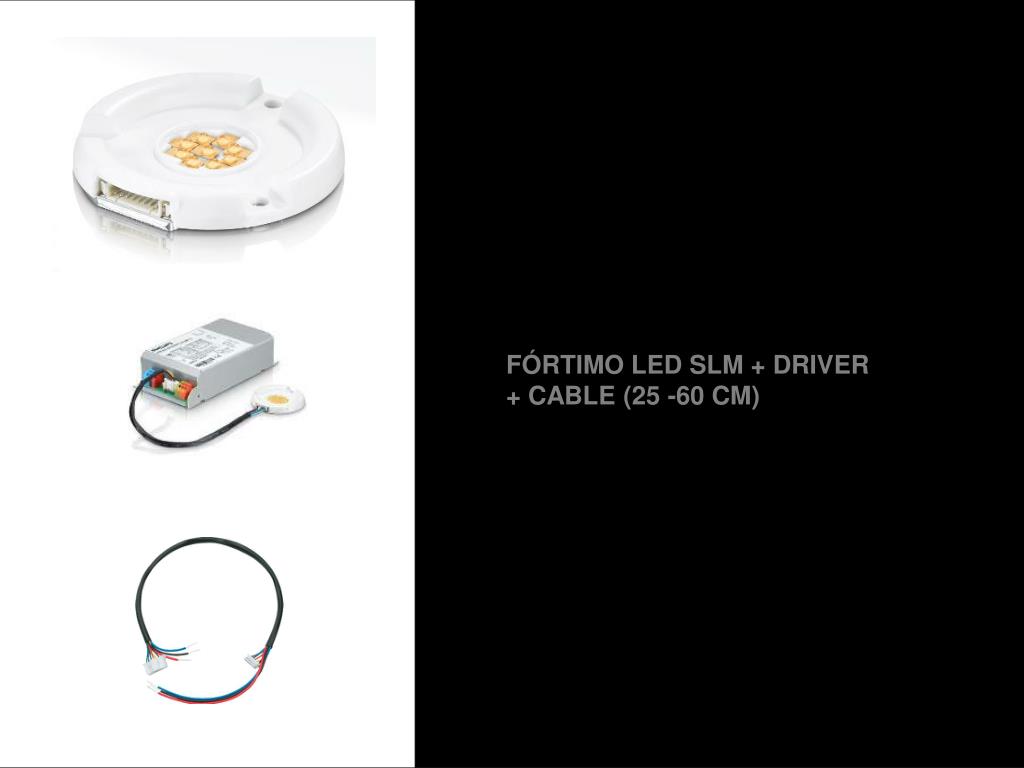

  7. FÓRTIMO LED SLM + DRIVER + CABLE (25 -60 CM)

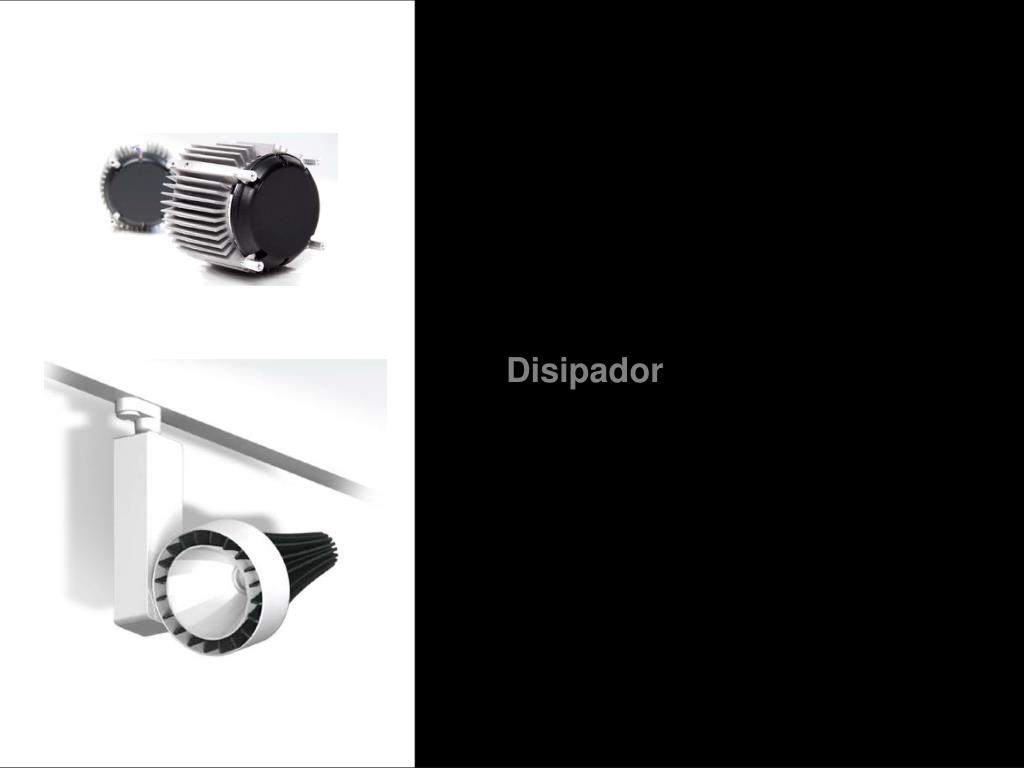

  8. Disipador

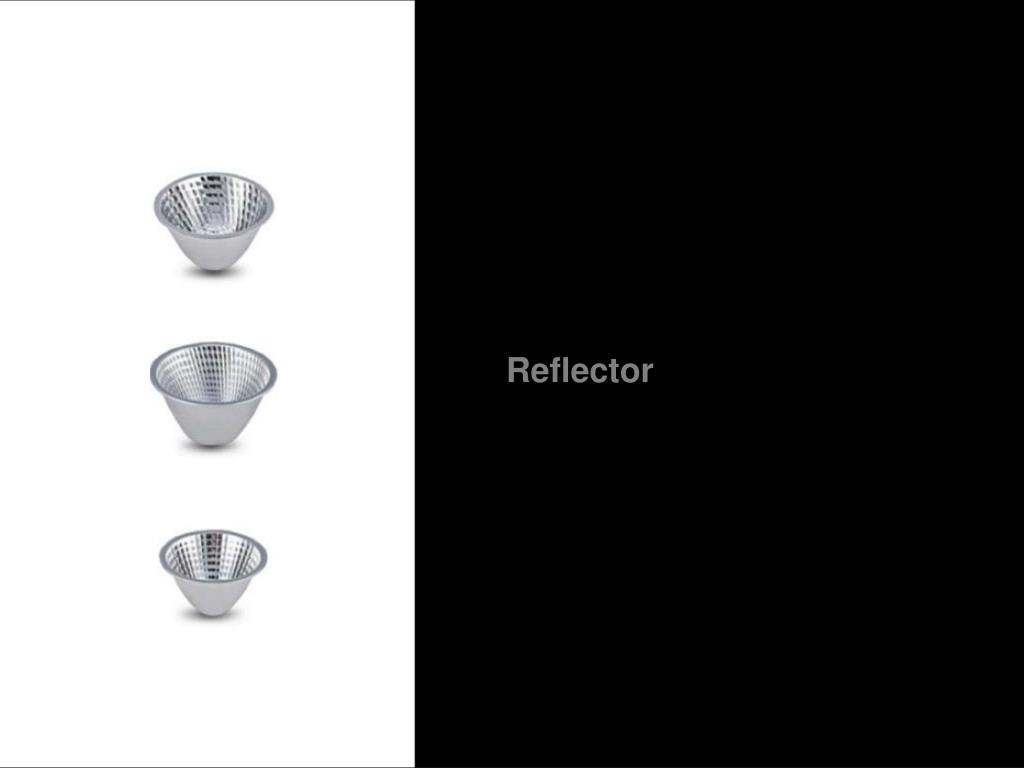

  9. Reflector

  10. Xitanium LED driver

  11. Características generales del driver Diseñado especialmente para operar soluciones de iluminación LED en general. Son dimiables (en versión Touch y DALI) Posee ajustes de corriente de salida de 200/300-700/1000 mA, permitiendo así flexibilidad en el diseño de la lámpara LED. Ésta se puede configurar mediante la colocación de una resistencia en el LED PCB (Placa de nivel 2), cuyo control de temperatura es posible mediante la integración de una NTC (Negative Temperature Coeficient) en la placa LED.

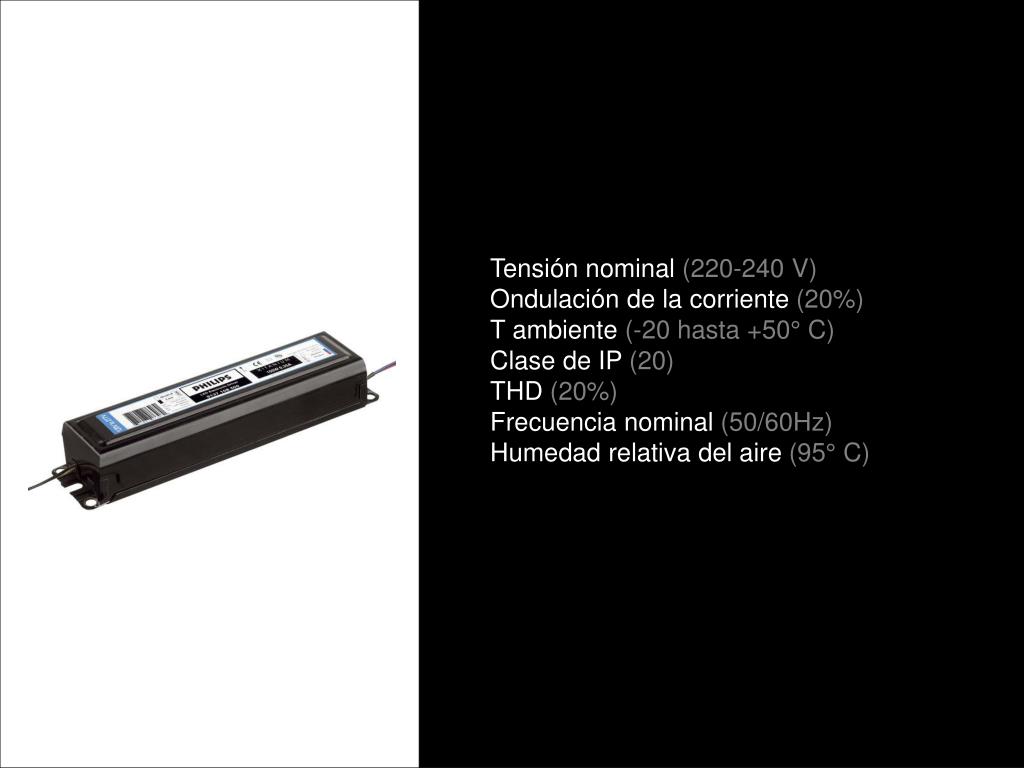

  12. Tensión nominal (220-240 V) Ondulación de la corriente (20%) T ambiente (-20 hasta +50° C) Clase de IP (20) THD (20%) Frecuencia nominal (50/60Hz) Humedad relativa del aire (95° C)

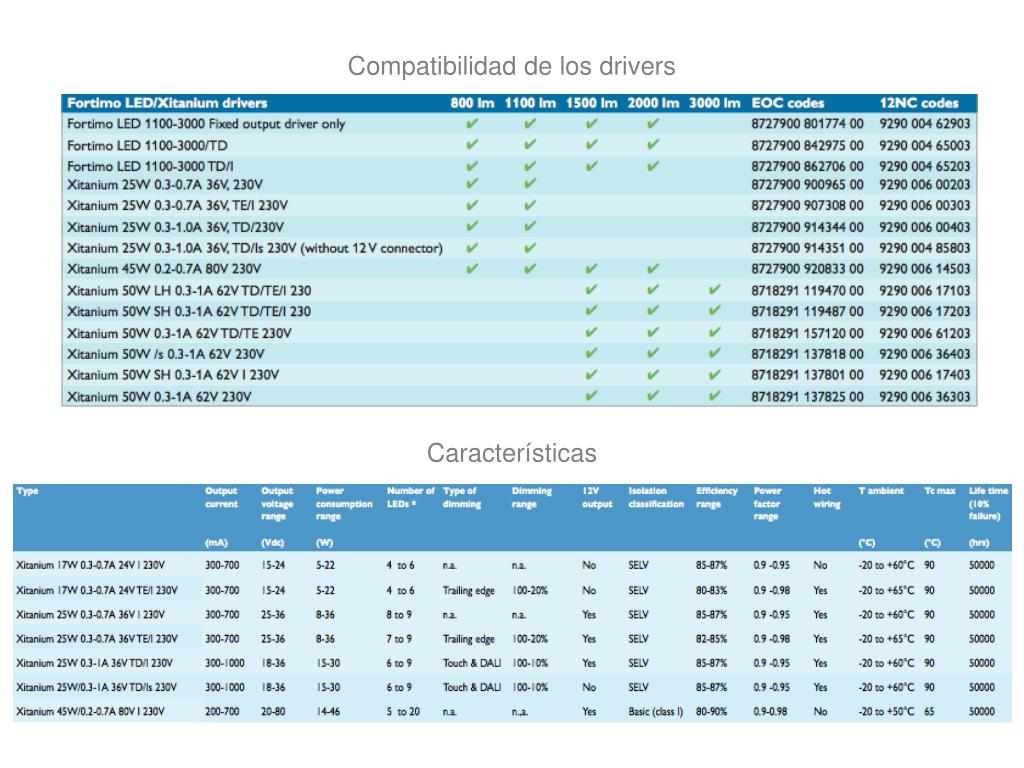

  13. Compatibilidad de los drivers Características

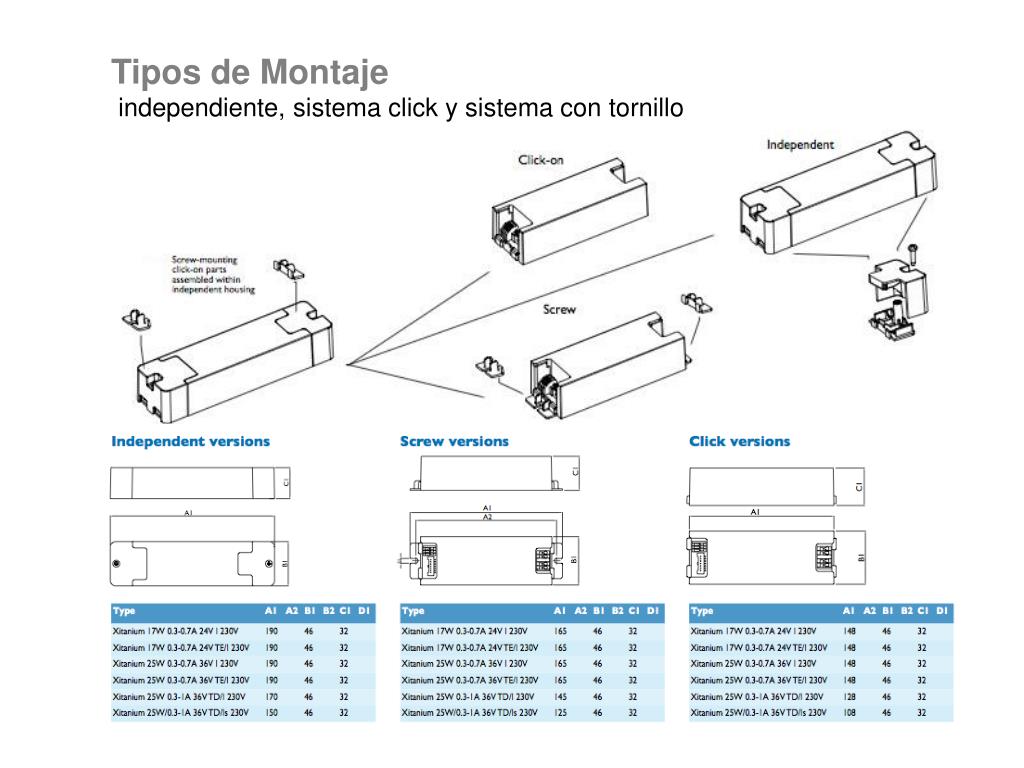

  14. Tipos de Montaje independiente, sistema click y sistema con tornillo

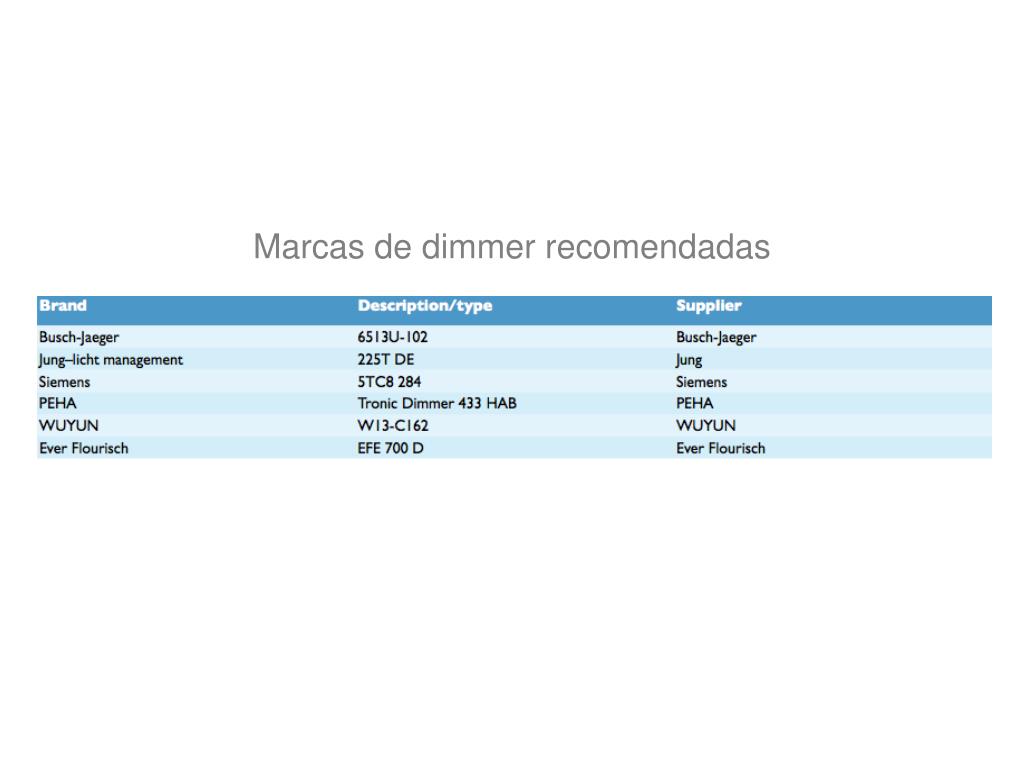

  15. Marcas de dimmer recomendadas

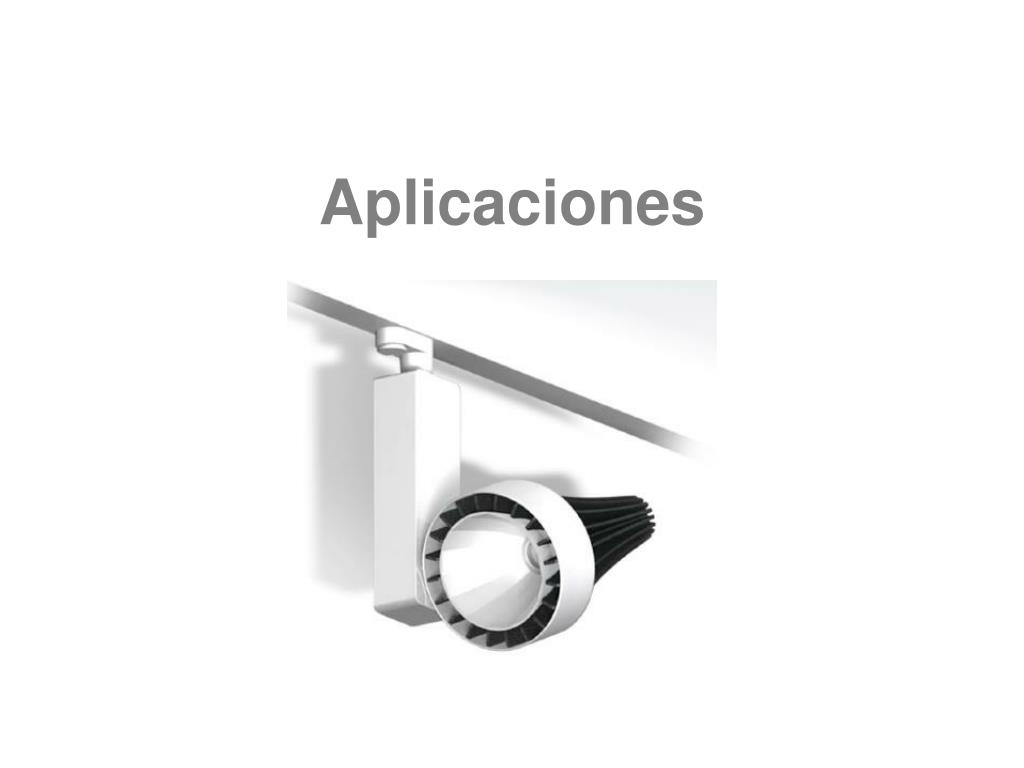

  16. Aplicaciones

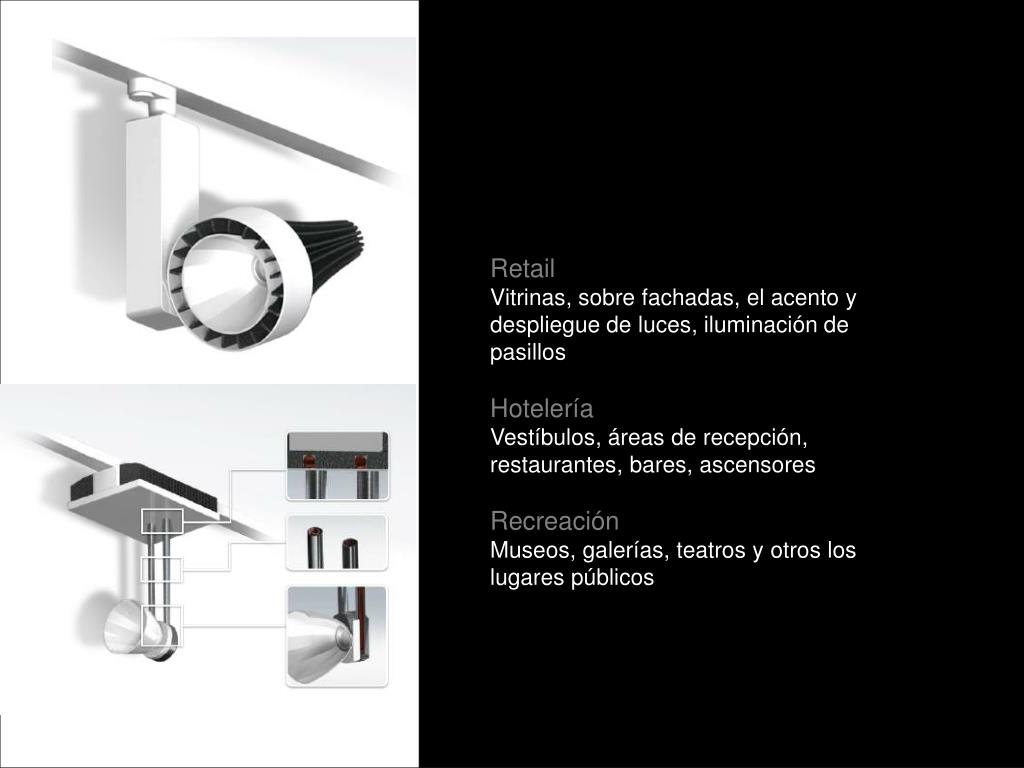

  17. Retail Vitrinas, sobre fachadas, el acento y despliegue de luces, iluminación de pasillos Hotelería Vestíbulos, áreas de recepción, restaurantes, bares, ascensores Recreación Museos, galerías, teatros y otros los lugares públicos

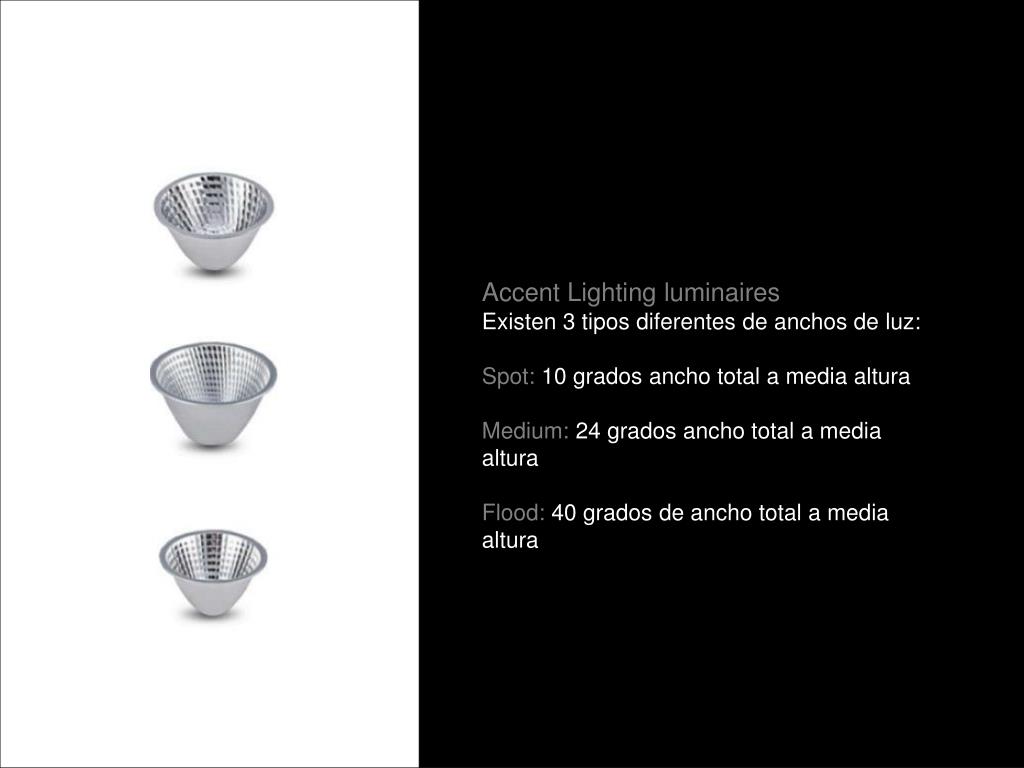

  18. Accent Lighting luminaires Existen 3 tipos diferentes de anchos de luz: Spot: 10 grados ancho total a media altura Medium: 24 grados ancho total a media altura Flood: 40 grados de ancho total a media altura

  19. Mixing the light Reducir la falta de homogeneidad del flujo y variaciones de color entre los LEDs individuales Opciones: -Segmentación de las paredes del reflector - Facetas 3d - Superficie del reflector estructurado

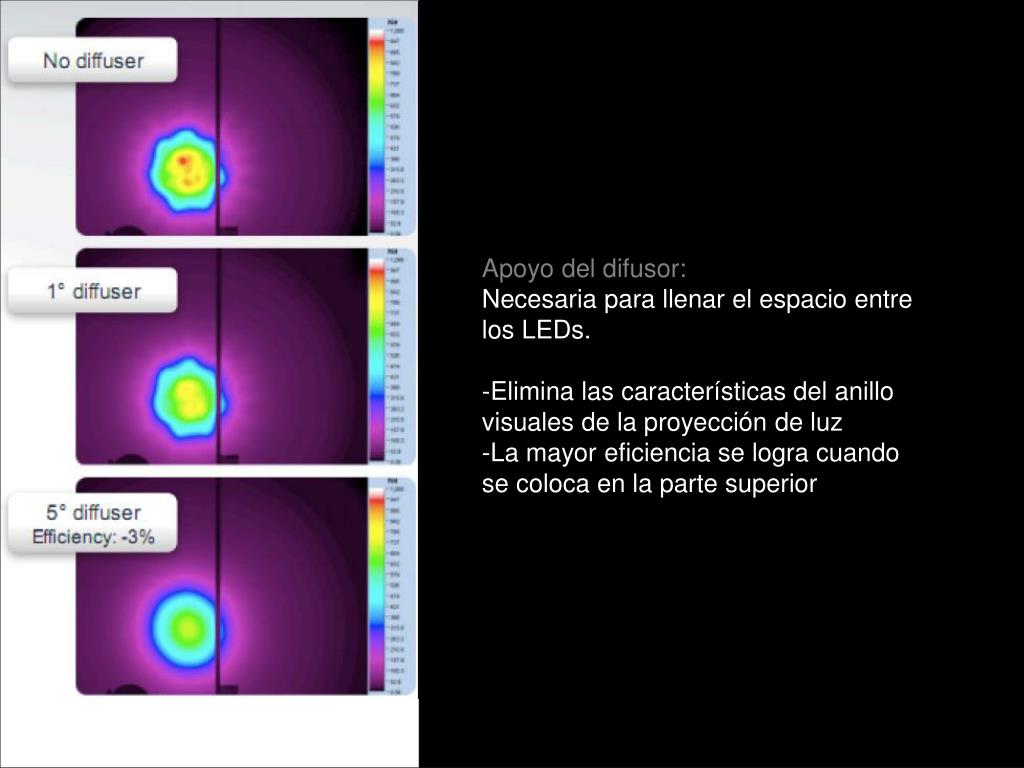

  20. Apoyo del difusor: Necesaria para llenar el espacio entre los LEDs. -Elimina las características del anillo visuales de la proyección de luz -La mayor eficiencia se logra cuando se coloca en la parte superior

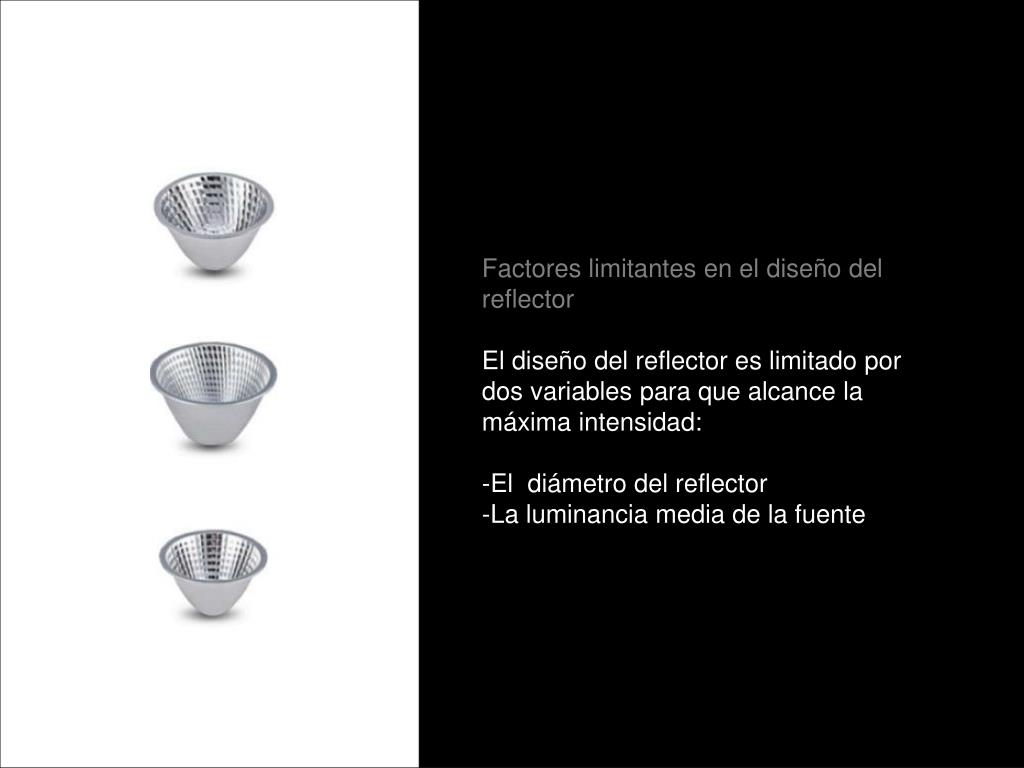

  21. Factores limitantes en el diseño del reflector El diseño del reflector es limitado por dos variables para que alcance la máxima intensidad: -El diámetro del reflector -La luminancia media de la fuente

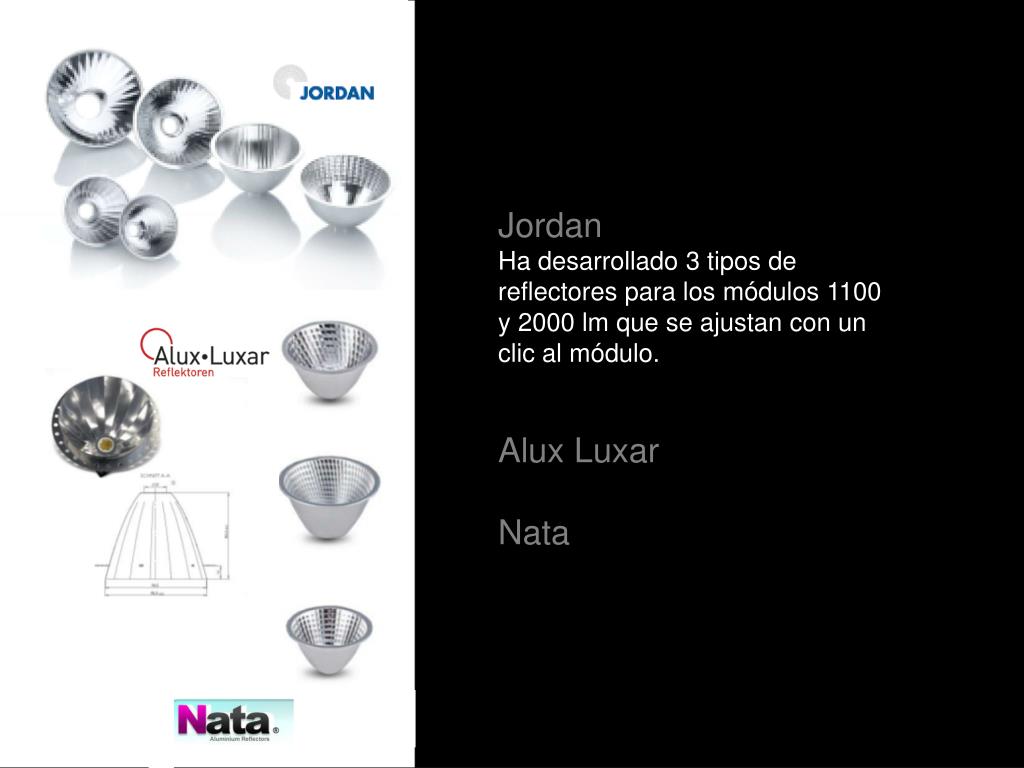

  22. Jordan Ha desarrollado 3 tipos de reflectores para los módulos 1100 y 2000 lm que se ajustan con un clic al módulo. Alux Luxar Nata

  23. Video Aplicación Fortimo LED SLM en museos
