정보기술아키텍처 메타모델 및 정보공유 서비스

1. 정보기술아키텍처 메타모델및 정보공유 서비스 2005.3.15 한국전산원 ITA/표준팀 이 헌 중

2. 목 차 1. ITA 산출물 메타모델 개요 2. 산출물 메타모델 개발 체계 3. 범정부 ITA 산출물 내용 및 목록 4. 범정부 ITA 산출물 메타모델의 활용

3. 정보기술아키텍처[ITA] 란? 건축분야 정보화분야 건물 계획도시 단위업무 조직 전체 건축 도면 (건물 아키텍처) 도시 계획도 (도시 아키텍처) 시스템 아키텍처 조직전체 아키텍처 종합적 시스템 구축 건물 구축 도시 개발 정보시스템 구축 단위건물 최적화 도시 최적화 단위 시스템최적화 전체시스템최적화

4. Information Technology Architecture의 정의 ITA 란? 조직 또는 기관 전체의 정보시스템을 효율적으로 구축하거나 재구성하기 위한 체제(통합 기술 및 프로세스) 정보자원의 체계적 관리 상호운용성 개선 정보화 투자효과 개선 급증하는 정보자원의 관리 어려움 정보시스템 연계 미흡 및 중복개발 업무 효율성 제고 및 서비스 개선 효과 미흡 ITA

5. ITA 프레임워크 □ ITA 프레임워크 • “아키텍처 수립을 위한 기본 문법 제공 (구성 요소와 규칙)” → 아키텍처 수립에 필요한 요소들, 알아야 할 기본 개념 및 원칙 소개 • 구성 요소 : 아키텍처 동기, 비전/원칙, 현행/목표 아키텍처,전환계획, 아키텍처 세그먼트, 아키텍처 모델, 표준 * 공공부문 EA 프레임워크 개념도 정책 ITA 방침 EA 전략 아키텍처 원칙 요구사항 참조모델 산출물 메타모델 Mainte-nance Plan EAMM Control & Oversee ITA 활동 EAMS …… Use Develop EA Tool 생명주기 지원도구 아키텍처 모델 ITA 산출물 아키텍처 산출물 지원 산출물

6. 범정부 ITA 추진 체계도 ITA 수립 기준 및 도구 ITA 프레임워크 (ITA 기본요소) 참조모델 (분류체계 및 정의) 개별부처 ITA 수립 개별부처 ITA 수립 개별부처 ITA 수립 범 정부 기준 준수 개별부처 ITA 수립 관련 지침 및 표준 ITA 정보 활용 ITA 등록 ITA 지식 포털(ITA 관리 시스템, ITAMS) BRM • ITA 프레임워크, 참조모델, 관련 지침, 표준 • 기관 주요 ITA 정보, ITA 경험 및 노하우, ITA 동향정보 등 DRM ITA정보 상호공유 필요 SRM TRM • ITA의 구체적 정보는 아키텍처 모델로 구성되는 산출물로 표현됨 • 산출물이 상이한 경우, 부처 아키텍처 간의 정보공유가 어려움

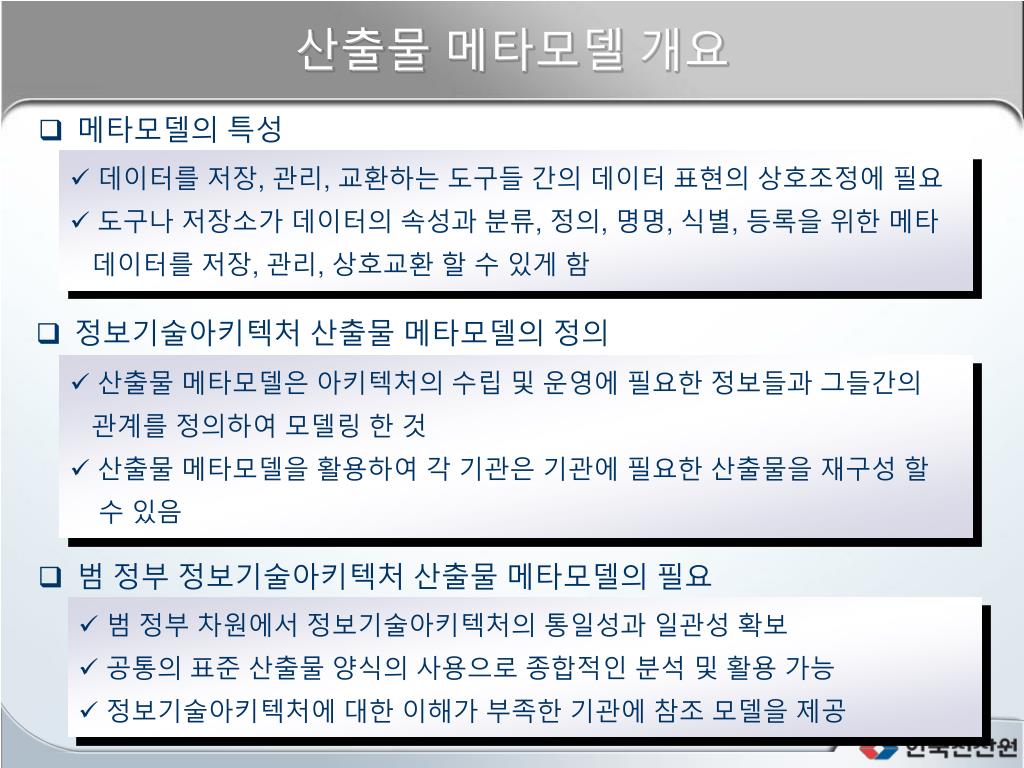

7. 산출물 메타모델 개요 • 메타모델의 특성 • 데이터를 저장, 관리, 교환하는 도구들 간의 데이터 표현의 상호조정에 필요 • 도구나 저장소가 데이터의 속성과 분류, 정의, 명명, 식별, 등록을 위한 메타 데이터를 저장, 관리, 상호교환 할 수 있게 함 • 정보기술아키텍처 산출물 메타모델의 정의 • 산출물 메타모델은 아키텍처의 수립 및 운영에 필요한 정보들과 그들간의 관계를 정의하여 모델링 한 것 • 산출물 메타모델을 활용하여 각 기관은 기관에 필요한 산출물을 재구성 할 수 있음 • 범 정부 정보기술아키텍처 산출물 메타모델의 필요 • 범 정부 차원에서 정보기술아키텍처의 통일성과 일관성 확보 • 공통의 표준 산출물 양식의 사용으로 종합적인 분석 및 활용 가능 • 정보기술아키텍처에 대한 이해가 부족한 기관에 참조 모델을 제공

8. 산출물 메타모델 개발 방법 공공부문EA프레임워크 표준 국내외 공공 및 민간분야 ITA 적용사례 프레임워크 분석 적용사례별 시사점 도출 ITA 정의 아키텍처 활동/범위 정의 아키텍처 수행목적 참고 아키텍처모델 정의 아키텍처 대상 범위 (아키텍처 활동) 아키텍처 목적 도출 아키텍처 목적 시사점 참고 산출물 선정 고려사항 도출 관점별 고려 사항 업무관점 원칙 도출 응용관점 원칙 도출 데이터관점 원칙 도출 기술기반관점 원칙 도출 아키텍처 모델 셀별 역할/필수 정보도출 산출물 선정 CEO/CIO수준 원칙 도출 관리자수준 원칙 도출 설계자수준 원칙 도출 개발자수준 원칙 도출

9. 산출물 메타모델 체계 표준 ITA산출물은 Vision, Best Practice, Process 중심 접근의 Top-Down Approach와 현행 사례 중심의 Bottom-Up Approach를 사용하여 통합적으로 접근. • ITA산출물 목적(Vision) 및 방향 설정 Top-Down Approach 구성요소 설명 1. ITA산출물 목적(Vision) 및 방향 설정 - EA목적 및 정보화촉진시행계획에 부합하는 목적/방향설정 ) 2. 국내외 사례조사 - Zachman, Spewak EAP, 미 FEAF, DOI,TEAF 등 3. 요구분석 - EA 활동/요구정보 활용중심 4. 원칙(Principles) - 산출물 선정 원칙 표준ITA산출물 목록(안) 요구분석 원칙 (Principles) Bottom-Up Approach 표준ITA산출물 메타모델링 • 사례조사분석( 국내외 기관/ 정부/ 민간 부문 )

10. 산출물 목적(Vision) 및 방향 설정 EA 목적 및 정보화 추진을 지원하는 목적과 방향을 설정 IT 투자비용 낭비요소 제거 체계적 통합적 정보화 정보자원의 효율적 관리 정보기술아키텍처(ITA) 비전 체계적·통합적 정보화 사업 추진 공공부문의 전자정부 구현을 위한 기반 구축 정보화 예산 절감 공공부문의 정보시스템간 통합 및 상호운용성 개선 대민 서비스 개선 대민서비스 산업 활성화 IT 예산의 효율적 투자 관리 관련 산업 활성화 재활용 업무와 정보기술간의 연계성 강화 유연성 중복투자 방지 공공부문의 정보기술관리 및 운용원칙 수립 체계적·통합적 선진 ITA 비전 (FEA 중심) 공공부문의 정보기술 자산현황 파악 및 관리 예산절감 정합성 비즈니스와 정보기술의 정합성 급격한 기술변화에 대응하기 위한 정보기술 도입 기준 수립 대민 서비스 향상 정보시스템 도입 계획 수립 IT 자산 재활용기회 제공 정보자원의 재활용성 증대 비즈니스와 정보기술간의 유연성 확보 부처간의 긴밀한 대화 능력 향상 IT 유연성 확보 및 중복투자 방지

11. 원칙 설정 아키텍처 비전과 아키텍처 수행목적 그리고 사례조사 시사점을 이용하여 산출물 선정을 위한 고려사항을 정의하고 이를 이용하여 아키텍처 모델 관점별 선정 원칙을 도출 산출물 선정 원칙 도출 아키텍처 비전 업무의 효율화 지원 전사적 정보화 전략수립 지원 비전 어플리케이션의 재사용성 지원 목적 정보기술 투자계획 수립 지원 시사점 아키텍처 목적 사례조사 결과 보안전략 수립 지원 표준기반 상호운용성 수립 지원 • 정보자원의 재활용성 증대 • 비즈니스와 정보기술간의 유연성 확보 • 부처간의 긴밀한 대화 능력 향상 • IT 투자비용/낭비요소 제거 • 체계적 통합적 정보화 • 정보자원의 효율적인 관리 정보공동이용 지원 정보기술 표준화 지원

12. 적용된 ITA 모델(매트릭스) • ITA 산출물 정의를 위하여 4 x 5 메트릭스를 사용

13. 표준 ITA 산출물 목록 • ITA 전체에 영향을 미치는 방향, 기준 등에 관련된 사항은 공통 산출물로 상위에 배치 시각별로 산출물 명칭을 통일 및 일관화 시킴 범 정부 필수 범 정부 보조

14. 산출물 목록 개요

15. 산출물 목록 개요

16. 산출물 메타모델간 관계 산출물 메타모델은 데이터 관계성에 따라 산출물간 정열을 가짐.

17. 표준 ITA 산출물 메타모델(통합모델) • ITA 산출물을 구성하는 정보들은 그들간에 유기적인 관계를 갖고 아키텍처를 구성함

18. 메타모델 산출물 예 • 응용기능기술서 사례 시스템 기능도 시스템 기능 계층도

19. 메타모델 데이터 정의 • 설계자/데이터 셀(응용설계기술서) 정의

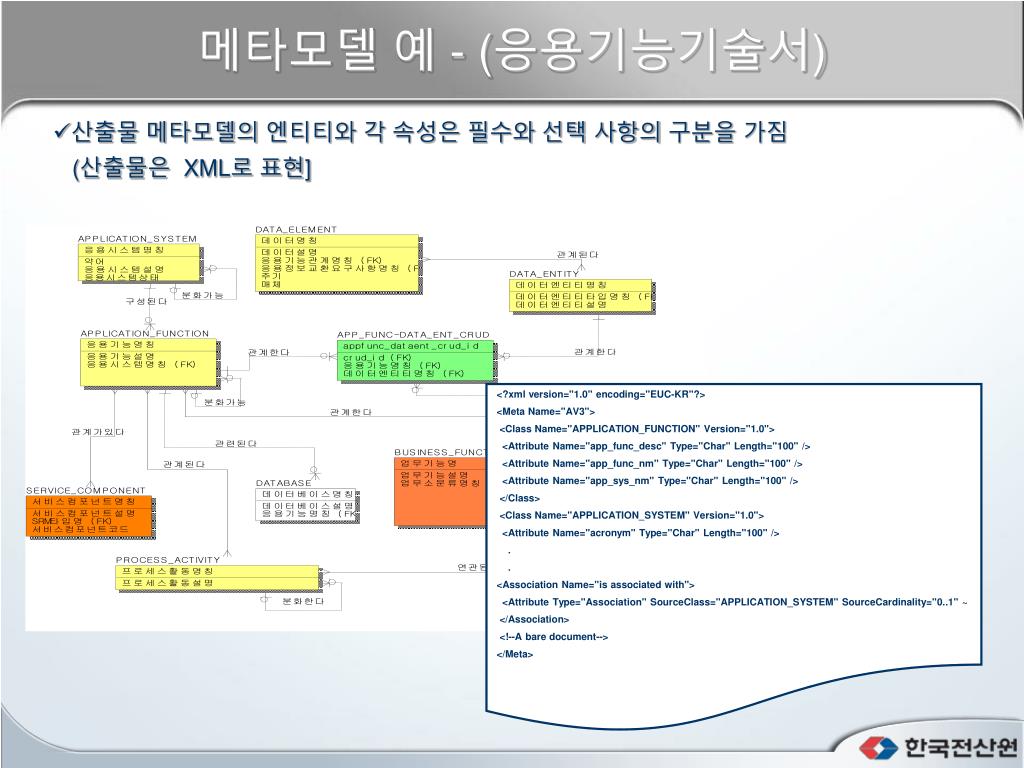

20. 메타모델 예 - (응용기능기술서) • 산출물 메타모델의 엔티티와 각 속성은 필수와 선택 사항의 구분을 가짐(산출물은 XML로 표현] <?xml version="1.0" encoding="EUC-KR"?> <Meta Name="AV3"> <Class Name="APPLICATION_FUNCTION" Version="1.0"> <Attribute Name="app_func_desc" Type="Char" Length="100" /> <Attribute Name="app_func_nm" Type="Char" Length="100" /> <Attribute Name="app_sys_nm" Type="Char" Length="100" /> </Class> <Class Name="APPLICATION_SYSTEM" Version="1.0"> <Attribute Name="acronym" Type="Char" Length="100" /> . . <Association Name="is associated with"> <Attribute Type="Association" SourceClass="APPLICATION_SYSTEM" SourceCardinality="0..1" ~ </Association> <!--A bare document--> </Meta>

21. 메타모델 정보의 활용과정 • 산출물간의 연계를 통해 동일한 기준과 다양한 분석을 제공 • 예 : 업무와 응용 기능의 비교

22. ITA 산출물로 도출 가능한 정보 ITA 산출물들은 종합적인 분석을 통해 우리 조직의 다양한 아키텍처 정보를 제공함

23. 정보화 추진과 메타모델의 활용 계획 (Plan) 정보화 계획에 ITA 이행계획 반영 운영실태 점검 정보 공유 ITA 정보(모델) 정보 공유 개발 (Develop) 평가 (Check) 정보 공유 IT 자원관리 IT 자원 현황 연계 관리 정보시스템 현황 자료 참조 평가/성과 관리 결과 공유 정보시스템 현황 자료 참조 개발 산출물 관리

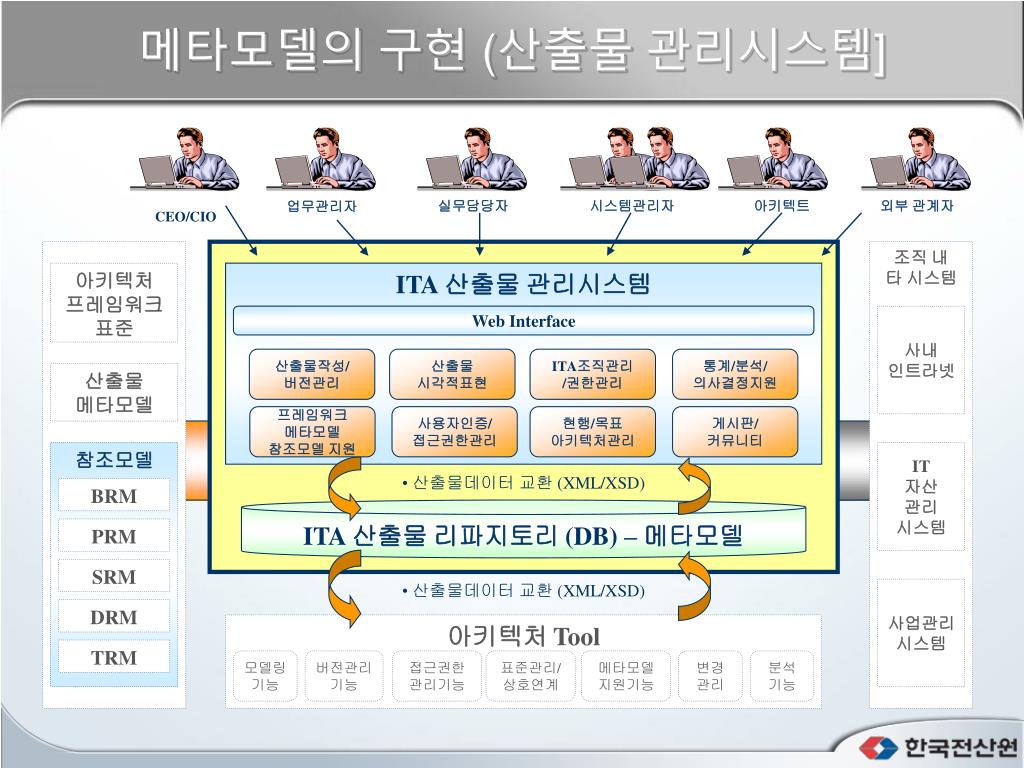

24. 메타모델의 구현 (산출물 관리시스템] 산출물작성/ 버전관리 산출물 시각적표현 ITA조직관리 /권한관리 통계/분석/ 의사결정지원 프레임워크 메타모델 참조모델 지원 사용자인증/ 접근권한관리 현행/목표 아키텍처관리 게시판/ 커뮤니티 BRM PRM SRM DRM TRM CEO/CIO 실무담당자 시스템관리자 아키텍트 외부 관계자 업무관리자 조직 내 타 시스템 아키텍처 프레임워크 표준 ITA 산출물 관리시스템 Web Interface 사내 인트라넷 산출물 메타모델 참조모델 IT 자산 관리 시스템 • 산출물데이터 교환 (XML/XSD) ITA 산출물 리파지토리 (DB) – 메타모델 • 산출물데이터 교환 (XML/XSD) 사업관리 시스템 아키텍처 Tool 모델링 기능 버전관리 기능 접근권한 관리기능 표준관리/ 상호연계 메타모델 지원기능 변경 관리 분석 기능

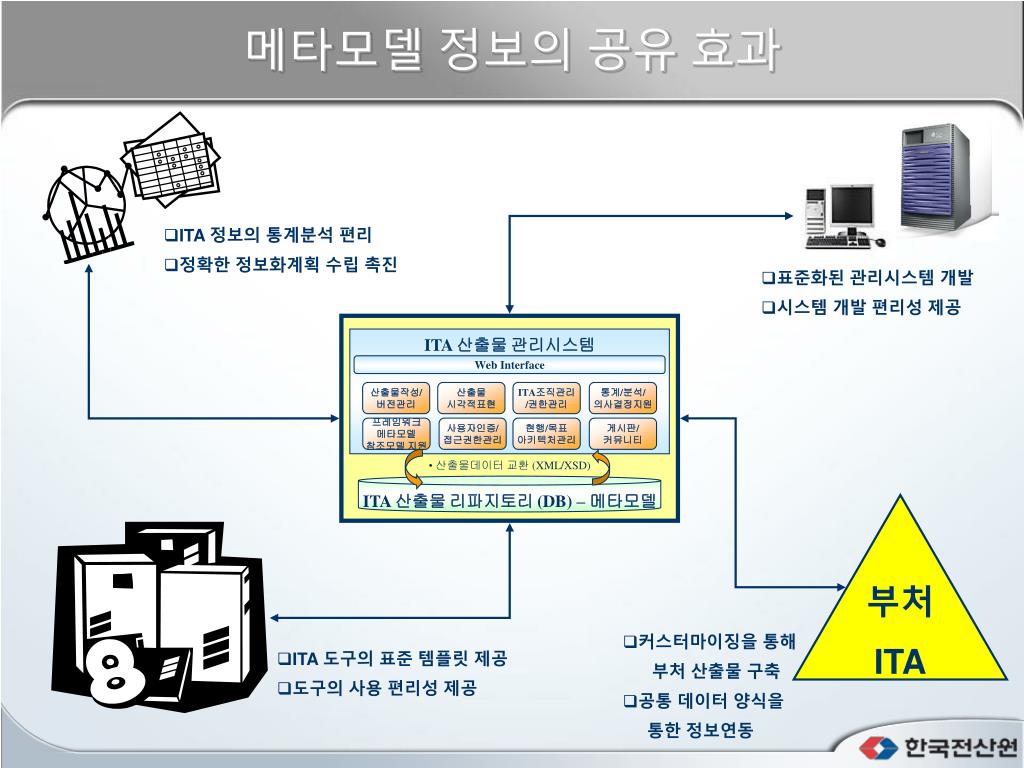

25. 메타모델 정보의 공유 효과 ITA 산출물 관리시스템 산출물작성/ 버전관리 산출물 시각적표현 ITA조직관리 /권한관리 통계/분석/ 의사결정지원 Web Interface 프레임워크 메타모델 참조모델 지원 사용자인증/ 접근권한관리 현행/목표 아키텍처관리 게시판/ 커뮤니티 • 산출물데이터 교환 (XML/XSD) ITA 산출물 리파지토리 (DB) – 메타모델 ITA 정보의 통계분석 편리 정확한 정보화계획 수립 촉진 표준화된 관리시스템 개발 시스템 개발 편리성 제공 부처 ITA 커스터마이징을 통해 부처 산출물 구축 공통 데이터 양식을 통한 정보연동 ITA 도구의 표준 템플릿 제공 도구의 사용 편리성 제공
