Presentation Transcript


7

第7章 数据库设计


7

本章主要内容

数据库设计(Database Design,简记为DBD)是指对于给定的软、硬件环境,针对现实问题,设计一个较优的数据模型,建立DB结构和DB应用系统。

本章主要讨论DBD的方法和步骤,详细介绍DBD的全过程。本章的重点有两个:

  • 概念设计中的ER模型设计方法。设计ER模型是一件实用性很强的工作,ER模型应该充分反映用户的需求。

  • 逻辑设计中ER模型向关系模型转换的规则。


7

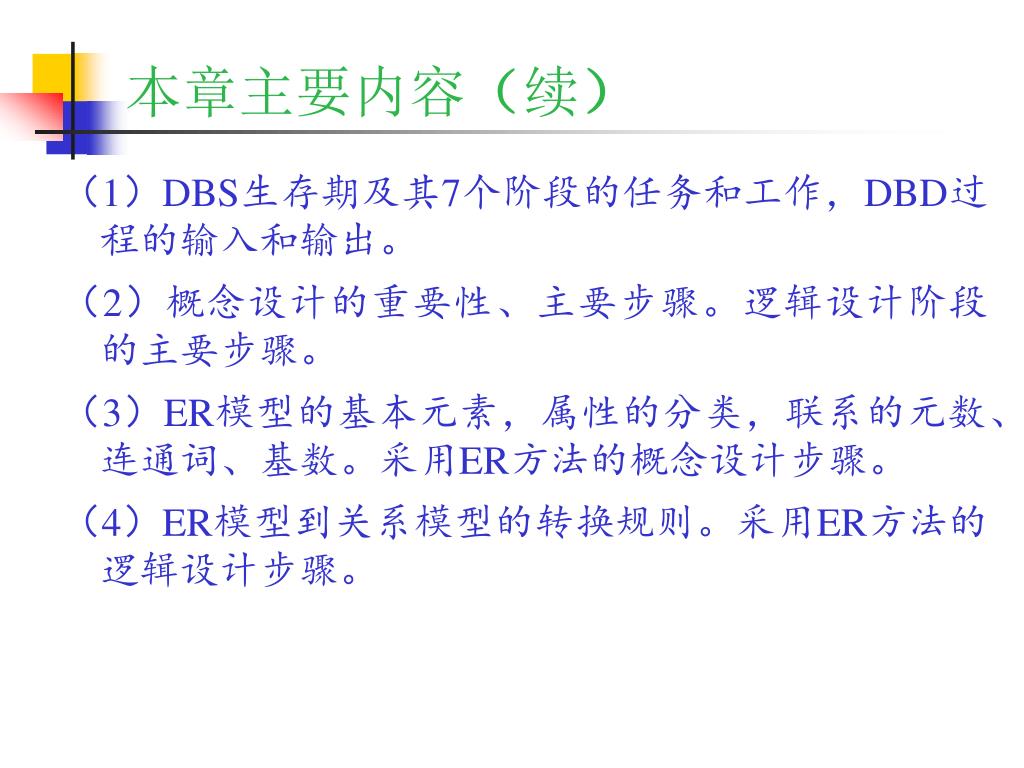

本章主要内容(续)

(1)DBS生存期及其7个阶段的任务和工作,DBD过程的输入和输出。

(2)概念设计的重要性、主要步骤。逻辑设计阶段的主要步骤。

(3)ER模型的基本元素,属性的分类,联系的元数、连通词、基数。采用ER方法的概念设计步骤。

(4)ER模型到关系模型的转换规则。采用ER方法的逻辑设计步骤。


7

数据库设计

7.1 数据库设计概述

7.2 规划

7.3 需求分析

7.4 概念设计

7.5 数据库逻辑结构设计及优化

7.6 数据库的物理设计

7.7 数据库的实现

7.8 数据库的运行与维护工作

7.9 Power Designer辅助设计工具

本章小结


7

7.1 数据库设计概述

隶属关系

  • 软件工程

    人们认为,应该用科学知识、工程方面的规范指导软件开发的过程,以提高软件质量和开发效率,降低开发成本 。

  • 软件生存期

    从软件的规划、研制、实现、投入运行后的维护,直到它被新的软件所取代而停止使用的整个期间。

  • 数据库系统生存期

    数据库应用系统从开始规划、设计、实现、维护到最后被新的系统取代而停止使用的整个期间。

  • 数据库工程设计方法

  • 数据库设计的输入输出


7 1 1

7.1.1 数据库系统生存期

规划

规划

需求分析

需求分析

数据库生存期

软件生存期

概念设计

系统设计

逻辑设计

程序编制

物理设计

调试

实现

运行维护

运行和维护


7 1 2

7.1.2 数据库设计方法

1)直观设计法

 直观设计法主要凭借设计者对整个系统的了解和认识,以及平时所积累的经验和设计技巧,完成对某一数据库系统的设计任务。

  • 这样的方法具有周期短、效率高、操作简便、易于实现等优点。

  • 这种方法主要是用于简单的小型系统。

    2)规范化设计法

    规范化设计法将数据库设计分为若干阶段,明确规定各阶段的任务,采用“自顶向下、分层实现、逐步求精”的设计原则,结合数据库理论和软件工程设计方法,实现设计过程的每一细节,最终完成整个设计任务。

    常用的规范化设计方法主要有:

    • 基于实体联系的设计方法(常用方法)

    • 基于视图概念的数据库设计方法

    • 基于3NF的数据库设计方法等。


7

3)计算机辅助设计法

 计算机辅助设计法是指在数据库设计的某些过程中,利用计算机和一些辅助设计工具,模拟某一规范设计方法,并以人的知识或经验为主导,通过人机交互方式实现设计中的某些部分。

例如在需求分析完成后,可以使用POWERDESIGNER、E-Rwin等辅助工具产生E-R图,并将E-R图转换为关系数据模型,生成数据库结构,再编制相应的应用程序,从而缩短数据库设计周期。

4)自动化设计法

设计人员只要熟悉某种MIS辅助设计软件的使用,通过人机会话,输入原始数据和有关要求,无须人工干预,就可以由计算机系统自动生成数据库结构及相应的应用程序。

由于该设计方法基于某一MIS辅助设计系统,从而受限于某种DBMS,使得最终产生的数据库及其软件系统带有一定的局限性。


7 1 3

7.1.3 数据库设计的基本步骤

总体信息需求

处理需求

第1步

规划

DBMS特征

第2步

需求描述和分析

需求说明书

第3步

概念设计

信息结构

(独立于硬件、软件)

第4步

逻辑设计

逻辑数据库结构

(DBMS能处理的)

应用程序说明书

硬件和

OS特征

第5步

物理设计

物理数据库结构


7

7.2 规划

  • 目标

    进行建立数据库的必要性及可行性分析,确定数据库系统在组织中和信息系统中的地位,以及各个数据库之间的联系。

  • 规划阶段的三个步骤

    • 系统调查:

      对企业组织作全面的调查,画出组织层次图,以了解企业的组织结构。

    • 可行性分析

      从技术、经济、效益、法律等方面对建立数据库的可行性进行分析;写出可行性分析报告;组织专家进行讨论其可行性。

    • 确定数据库系统的总目标和制定项目开发计划


7

子系统1

子系统2

子系统n

专用

数据库m

公用

数据库1

公用

数据库2

专用

数据库1

 分析企业的基本业务功能,确定数据库支持的范围,是建立一个综合的数据库,还是建立若干个专门的数据库。

  • 在实际操作中,可以建立一个支持组织全部活动的包罗万象的综合数据库;

  • 也可以建立若干个范围不同的公用或专用数据库。


7

规划报告

 数据库规划工作完成以后,应写出详尽的可行性分析报告和数据库系统规划纲要,内容包括:

  • 信息范围;

  • 信息来源;

  • 人力资源;

  • 设备资源;

  • 软件及支持工具资源;

  • 开发成本估算;

  • 开发进度计划;

  • 现行系统向新系统过渡计划等。


7

7.3 需求分析

  • 目标

      对系统的整个应用情况作全面的、详细的调查,确定企业组织的目标,收集支持系统总的设计目标的基础数据和对这些数据的要求,确定用户的需求,并把这些要求写成用户和数据库设计者都能够接受的文档。

  • 需求分析工作

    • 分析用户活动产生,产生业务流程图

    • 确定系统范围,产生系统范围图

    • 分析用户活动涉及的数据,产生数据流图

    • 分析系统数据,产生数据字典


7 3 1

7.3.1 需求描述与分析

确定全部的用户需求是一件很困难的事情:

  • 第一,系统本身的需求是变化的,用户的需求必须不断调整,使之与这种变化一致。

  • 第二,由于用户缺少计算机信息系统设计方面的专业知识,要表达他们的需求很困难。特别是很难说清楚某部分工作的功能与处理过程。

  • 第三,要调动用户的积极性,使他们能积极参与系统的分析与设计工作相当困难。

  • 我们设计人员必须首先认识到在整个需求分析以及系统设计过程中,用户参与的重要性。

  • 需求分析中调查分析的方法很多,通常的办法是对不同层次的企业管理人员进行个人访问,内容包括业务处理和企业组织中的各种数据。

  • 还应该考虑系统将来要发生的变化,充分考虑到系统可能的扩充和变动,以减少系统维护的代价。


7 3 2

7.3.2 需求分析阶段的输入和输出

总体信息需求

处理需求

第1步:需求分析

需求说明书


7 3 3

7.3.3 需求分析的步骤

1)需求信息的收集

(1)调查的目的

  • 首先,要了解组织的机构设置,主要业务活动和职能。

  • 其次,要确定组织的目标,大致工作流程和任务范围划分。

(2)调查的内容

  • 外部要求

  • 业务现状

  • 组织机构等

(3)调查方式

  • 开座谈会;

  • 跟班作业;

  • 请调查对象填写调查表;

  • 查看业务记录、票据;

  • 个别交谈。


7

2)需求信息的分析整理

(1)业务流程分析

 业务流程分析的目的是获得业务流程及业务与数据联系的形式描述。

 一般采用数据流分析法,分析结果以数据流图(data flow diagram,DFD)表示。

 一个DFD由数据流、处理过程、数据存储等部分组成。


7

(2)分析结果的描述

 除了DFD以外,还要用一些规范表格进行补充描述。

为了清楚地描述需求分析的结果,需要整理出下列清单:

  • 数据项清单:列出每一个数据项的名称、含义、来源、类型和长度等。

  • 业务活动清单:列出每一部门中最基本的工作任务,包括任务的定义、操作类型、执行频度、所属部门及涉及的数据项等。

  • 完整性、一致性要求。

  • 安全性要求。

  • 响应时间要求。

  • 预期变化的影响。

3)评审

 评审的目的在于确认某一阶段的任务是否全部完成,以避免重大的疏漏或错误。


7 3 4

7.3.4 数据字典

数据字典(data dictionary, DD)是对系统中数据的详尽描述,它提供对数据库数据描述的集中管理。

1)数据项

 包括数据项名、含义、别名、类型、长度、取值范围以及与其它数据项的逻辑关系。

数据项名:选课单号

说  明:标识每张选课单

类  型:CHAR(8)

长  度:8

别  名:选课单号

取值范围:00000001~99999999


7

2)数据结构

数据结构反映了数据之间的组合关系。一个数据结构可以由若干个数据项组成,或有若干个数据项和数据结构混合组成。

 它包括数据结构名、含义及组成该数据结构的数据项名或数据结构名。

数据结构名:考试课程

说   明:作为考场安排的组成部分,说明某门课程哪位老       师代,以及所选学生人数。

组   成:课程号

   教师号

选课人数


7

3)数据流

 数据流可以是数据项,也可以是数据结构,表示某一加工处理过程的输入或输出数据。

 对数据流的描述应包括数据流名、说明、流出的加工名、流入的加工名以及组成该数据流的数据结构或数据项。

数据流名:考场安排

说  明:由各课程所选学生数,选定教室、时间,安排考场

来  源:考试

去  向:教师

数据结构:考场安排

――考试课程

――考试时间

――教学楼

――教室编号


7

4)数据存储

 数据存储是处理过程中要存储的数据,它可以是手工凭证、手工文档或计算机文档。

对数据存储的描述应包括:数据存储名、说明、输入数据流、输出数据流、数据量、存取频度和存取方式。

数据存储名:课程表

说   明:对每门课程的名称、学分、先行课程号和摘要描述

输出数据流:课程介绍

数据描述 :课程号

课程名

学分数

先行课程号

摘要

数 量:每年500种

存 取 方 式 :随机存取


7

5)处理进程

 对处理进程的描述包括处理进程名、说明、输入数据流、输出数据流,并简要说明处理工作、频度要求、数据量及响应时间等。

处理进程:选课

说  明:对要选某门课程的每一个学生,根据已选修课程 确定其是否可选该课程。再根据学生选课的人数选择适当的教室,制定选课单

输  入:学生选课

可选课程

已选课程

输  出:选课单

程序提要:a. 对所选课程在选课表中查找其是否已选此课程

b. 若未选过此课程,则在选课表中查找是否已选此

课程的先行课程

c. 若a、b都满足,则在选课表中增加一条选课记录

d. 处理完全部学生的选课处理后,形成选课单


7

7.4 概念设计

目标

 概念设计的目标是产生反映企业组织信息需求的数据库概念结构,即概念模式。概念模式是独立于计算机硬件结构,独立于支持数据库的DBMS。

为什么需要概念设计

概念设计的主要步骤

进行数据抽象,设计局部概念模式

将局部概念模式综合成全局概念模式

评审


7 4 1

7.4.1 概念设计的必要性

 在概念设计阶段中,设计人员从用户的角度看待数据及处理要求和约束,产生一个反映用户观点的概念模式。

 然后再把概念模式转换成逻辑模式。

 将概念设计从设计过程中独立开来,至少有以下几个好处:

各阶段的任务相对单一化,设计复杂程度大大降低,便于组织管理。

不受特定的DBMS的限制,也独立于存储安排和效率方面的考虑,因而比逻辑模式更为稳定。

概念模式不含具体的DBMS所附加的技术细节,更容易为用户所理解,因而才有可能准确地反映用户的信息需求。


7

数据库的各级模式

应用1

应用1

应用2

应用3

概念要求

外模式1

外模式2

外模式3

映像

应用2

概念要求

概念模式

逻辑模式

映像

转换

应用3

内模式

概念要求

综合


7

E-R图设计方法

(1)自顶向下

根据用户需求,先定义全局概念结构的框架,然后分层展开,逐步细化。

(2)自底向上

根据用户的每一具体需求,先定义各局部应用的概念结构,然后将它们集成,逐步抽象引最终产生全局概念结构。

(3)逐步扩张

先定义最重要的核心概念结构,然后向外扩充,以滚雪球的方式逐步生成其他概念结构,直至全局概念结构。

(4)混合方式

将自顶向下和自底向上相结合,先用自顶向下方式设计一个全局概念结构框架,再以它选基础,采用自底向上法集成各局部概念结构。


7 4 2

7.4.2 概念设计的主要步骤

1)进行数据抽象,设计局部概念模式

先从个别用户的需求出发,为每个用户建立一个相应的局部概念结构。

设计概念结构时,常用的数据抽象方法是“聚集”和“概括”。

2)将局部概念模式综合成全局概念模式

综合各局部概念结构就可得到反映所有用户需求的全局概念结构。

  • 在综合过程中,主要处理各局部模式对各种对象定义的不一致问题。

  • 在结构合并时,解决冗余问题,对信息需求的再调整与分析。

3)评审

消除了所有冲突后,就可把全局结构提交评审。

  • 用户评审

  • DBA及应用开发人员评审


7 4 3 er

7.4.3 采用ER方法的数据库概念设计

在设计数据库概念结构时,为了更好地模拟现实世界,一个有效的策略是“分而治之”,即先分别考虑各个用户的信息需求,形成局部概念结构,然后再综合成全局结构。

需求分析结果

确定局部结构范围

实体定义

联系定义

属性分配

还有局部

结构待分析

进入全局ER模式设计

1)设计局部ER模式


7

(1)确定局部结构范围

一种是依据系统的当前用户进行自然划分。

例如,对一个企业的综合数据库,按决策部门、销售部门、生产部门、技术部门和供应部门分别设计各自的局部ER模式。

另一种是按用户要求数据库提供的服务归纳成几类,为每类应用设计一个局部ER模式。

例如,学校的教师数据库可以按提供的服务分为以下几类:

教师的档案信息的查询。

对教师的专业结构进行分析。

对教师的职称、工资变化的历史分析。

对教师的学术成果查询分析。

局部结构范围的确定要考虑下述因素:

  • 范围的划分要自然,易于管理。

  • 范围之间的界面要清晰,相互影响要小。

  • 范围的大小要适度。


7

(2)确定实体

通常可依据下列两个基本规则来区分实体和属性:

实体与属性之间的联系只能是1:n的;

属性本身不再具有需要描述的信息或与其他事物具有联系。

现实世界中的事物能够作为属性对待的,应尽量作为属性处理,以简化E-R模型。

图(a)仓库作为物资实体的属性

图(b)仓库作为单独的实体

物资

编号

名称

规格

单价

仓库号

存放数量

存放

编号

仓库号

物资

仓库

名称

规格

单价

存放数量

地点

面积


7

(3)联系设计

某商业集团中,商店、仓库、商品之间的进货联系

问题:运动员根据其得分来排定名次。在名次排列中,排在他前面只有一个人排在他后面也只有一个人

工厂的零件之间存在着组合关系,一种零件由许多种子零件组成,而一种零件也可以是其他零件的子零件

职工之间的上下级联系

学校里规定每学期学生至少选修1门课程,最多选修6门课程;每门课程至多有50人选修,最少可以没人选修

仓库号

仓库名

地址

仓库

数量

M

图7.13 联系的连通词和实体的基数

图7.10 一元联系中的1:N联系

图7.9 一元联系中的1:1联系

进货

图7.11 一元联系中的M:N联系

日期

图7.12 三元联系中的M:N:P联系

N

P

商店

商品

1

1

商店号

商店名

商品号

商品名

规格

零件号

零件名

编号

姓名

性别

名次

零件

M

N

运动员

组成

学生

M (1,6)

数量

顺序

选课

N (0,50)

课程

工号

姓名

年龄

性别

职工

1

N

领导

  • 联系集

    联系集是n(n≥2)个实体集上的数学关系,这些实体集不必互异。

  • 联系的元数

    一个联系涉及到的实体集个数。

  • 联系的连通词

    涉及到的实体集之间实体对应的方式 。

  • 实体的基数

    有两个实体集E1和E2,E1中每个实体与E2中有联系实体的数目的最小值min和最大值max,称为E1的基数,用(min,max)形式表示 。


7

(4)属性分配

基本工资

奖金

家庭地址

门牌号码

姓名

房租

规格

进货价格

区 名

供应商

经销价格

实发工资

零件编码

工号

街 道

代销价格

零件名

批发价格

图7.5 多值属性的表示

零件编码

职 工

零售价格

图7.8 导出属性的表示

零 件

省(市)名

图7.6 多值属性的变换(1)

邮政编码

地 址

图7.4 地址属性的层次结构

供应商

零件名

规格

销售性质

售货价格

进货价格

零件编码

1

N

存在

零 件

销售价格

规格

供应商

进货价格

零件名

图7.7 多值属性的变换(2)

销售价格

零件编码

零 件

  • 基本属性和复合属性(可否再分)

  • 单值属性和多值属性(对一个实体对象是否只能取一个值)

  • 多值属性的处理

    • 将原来的多值属性用几个新的单值属性来表示。

    • 将原来的多值属性用一个新的实体类型表示

  • 导出属性

  • 空值


7

局部ER模式设计综述

范围的划分要自然,易于管理;

采用人们习惯的划分;

避免冗余,在一个局部结构中,对一个对象只取一种抽象形式,不要重复;

依据用户的信息处理需求

确定属性的原则:

属性应该是不可再分解的语义单位;实体与属性之间的关系只能是1:N的;不同实体类型的属性之间应无直接关联关系。

范围之间的界面要清晰,相互影响要小

范围的大小要适度。太小了,会造成局部结构过多,设计过程繁琐,综合困难;太大了,则容易造成内部结构复杂,不便分析

属性分配的原则:

当多个实体类型用到同一属性时, 一般把属性分配给那些使用频率最高的实体类型,或分配给实体值少的实体类型。

有些属性不宜归属于任一实体类型,只说明实体之间联系的特性

需求分析结果

确定局部结构范围

实体定义

联系定义

属性分配

还有局部

结构待分析

进入全局ER模式设计

图7.18 局部ER模式设计


7

局部模式

现有的教学

管理系统

初步分析系统的对象

根据服务种类分析教师子模块

……

局部ER图


7

其他局部模式

1

N

1

管理

1

班级

班主任

1

导师

组成

指导

1

N

N

N

归档

1

N

住宿

1

档案材料

学生

宿舍

M

参加

N

学会

图7.21 学籍管理局部应用的分E-R图

1

具有

N

社会关系

根据服务种类分析学生子模块

……

现有的教学

管理系统

初步分析系统的对象

局部ER图


7

其它局部模式

1

开设

N

课程

M

1

上课

担任

1

N

选修

MN

学生

P

N

教室

教科书

教师

图7.22 课程管理局部应用分E-R图

现有的教学

管理系统

初步分析系统的对象

……

根据服务种类分析课程子模块

局部ER图


7

ER模型的操作

教师

教师号

姓名

教师

出生日期

教师号

职务

工资

奖金

1

M

M

主讲

辅导

主讲

教师不变信息

教师变动信息

N

N

(b)

N

课程

课程

图7.15 实体类型的垂直分裂

(a) (b)

图7.16 联系类型的分裂

A

B

A

B

A-C

B-C

A-B-C

教师号

姓名

出生日期

职务

工资

奖金

C

C

教师

(b)

(a)

(a)

图7.17 不合法的合并

包括实体类型、联系类型和属性的分裂、合并、增删等等


7

2)设计全局 ER模式

属性冲突 :如,重量单位有的用公斤,有的用克。

结构冲突 :同一对象在不同应用中的不同抽象 ;同一实体在不同局部ER图中属性的个数或次序不同 ;实体之间的联系在不同的局部ER图中呈现不同的类型

命名冲突 :属性名、实体名、联系名之间存在同名异义或异名同义冲突

局部ER模式

确定公共实体类型

合并两个局部ER模式

检查并消除冲突

还有冲突吗

还有未合并的局部模式

图7.20全局ER模式设计


7

结构冲突解决方式1

学生

学号

姓名

性别

年龄

所在系

专业

编号

系名

系主任

所在地点

联系电话

1

属于

n

① 对于同一对象在不同的局部E-R模型中产生不同的抽象:

把属性变为实体或实体变为属性,使同一对象具有相同的抽象,变换后产生的结果仍然要遵守7.4.3节中所阐述的两个基本规则。(一是实体与属性之间的联系只能是1:n的;二是属性本身不再具有需要描述的信息或与其他事物具有联系。)


7

结构冲突解决方式2

学生

学生

图(a) E-R模型1

图(b) E-R模型2

学号

学号

姓名

姓名

性别

性别

年龄

年龄

所在系

所在系

专业

专业

图(c)合并后的E-R模型

学生

学号

籍贯

姓名

政治面貌

家庭住址

籍贯

家庭住址

政治面貌

② 对于同一实体在不同E-R模型中属性组成不同:

取两个分E-R模型属性的并,作为合并后的该实体属性,然后对属性的先后次序作适当调整。


7

结构冲突解决方式3

产品

m

m

p

组成

供应

组成数量

供应商

n

n

供应数量

零件

图7-14 (c) 合并后的E-R模型

产品

产品

m

p

组成

数量

供应商

组成

数量

n

n

零件

零件

图7-14 (b) 产品、零件和供应商的ER模型2

图7-14 (a) 产品与零件的ER模型1

③ 对于实体间的相同联系呈现的不同的类型:

根据具体应用的语义,对实体间的联系作适当的综合或调整。


7

3)全局ER模式的优化

  • 实体类型的合并

    • 1:1联系的两个实体类型

    • 具有相同键的实体类型

  • 冗余属性的消除

  • 冗余联系的消除

    利用规范化理论中函数依赖的概念消除冗余联系


Er er

例子:三个局部ER图合并成一个ER图

教师

教师

教师

院长

院长

院长

1

1

1

主管

主管

主管

学院

学院

学院

1

1

1

1

1

1

1

1

1

管理

管理

管理

设置

设置

设置

N

N

N

1

1

1

项目

项目

项目

N

N

N

承接

承接

承接

1

1

1

1

1

1

N

N

N

班级

班级

班级

学会

学会

学会

1

1

1

1

1

1

M

M

M

1

1

1

管理

管理

管理

1

1

1

参加

参加

参加

开设

开设

开设

组成

组成

组成

参加

参加

参加

选修

选修

选修

聘用

聘用

聘用

N

N

N

1

1

1

N

N

N

N

N

N

M

M

M

N

N

N

N

N

N

担任

担任

担任

N

N

N

教师

教师

教师

课程

课程

课程

N

N

N

1

1

1

M

M

M

N

N

N

住宿

住宿

住宿

学生

学生

学生

宿舍

宿舍

宿舍

1

1

1

P

P

P

N

N

N

上课

上课

上课

1

1

1

教科书

教科书

教科书

1

1

1

评定

评定

评定

具有

具有

具有

归档

归档

归档

1

1

1

教室

教室

教室

1

1

1

N

N

N

N

N

N

职称

职称

职称

社会关系

社会关系

社会关系

指导

指导

指导

档案材料

档案材料

档案材料

1

1

1

N

N

N

1

1

1

分配

分配

分配

1

1

1

工作量

工作量

工作量

图7.24 合并后的教学管理E-R图

图7.24 合并后的教学管理E-R图

图7.24 合并后的教学管理E-R图


7

7.5 数据库逻辑结构设计及优化

独立于DBMS的概念模式

DBMS可处理的模式和子模式

处理需求

应用程序设计指南

约束条件

物理设计指南

DBMS特征

7.5.1 逻辑设计环境


7 5 2

7.5.2 逻辑设计的步骤

返回到前面阶段

概念模式

导出初始DBMS模式说明

子模式设计

应用程序设计草图

模式评价

处理结束

模式需要修正

进入物理设计阶段

模式修正

  • 目标

  • 逻辑设计步骤


7 5 3 er

7.5.3 ER模型向关系模型的转换

1)转换的一些问题

(1)命名和属性域的处理

关系模式的命名,可以采用E-R图中原来的命名,也可以另行命名。

(2)非原子属性的处理

E-R数据模型中允许非原子属性,这不符合关系模型的第一范式的条件。

对集合属性纵向展开,对元组属性横向展开。


7

职工号

姓名

性别

年龄

与职工关系

(3)弱实体的处理

(a)E-R图

(b)关系模式

职工号

出生日期

姓名

职工

家属

1

姓名

职工-家属

年龄

性别

与职工关系

N


7

姓名

名称

地址

职称

任期

联系电话

(4)联系的转换

l:l 联系

名称

姓名

1

1

管理

学校

校长

地址

职称

联系电话

任期

k

h

1

1

r

E1

E2

b

a

s

可以一个关系模式:

R( k,a , h,b,s )


7

班号

班名

l:N 联系

学号

姓名

性别

年龄

班号

学号

班号

k

h

姓名

1

N

1

N

属于

班级

学生

r

E1

E2

性别

班名

b

a

年龄

s

转换关系模式为:

R1(k,a)

R2(h,b,k ,s ) (k为外键)


7

学号

姓名

M:N 联系

课程号

学分

教师

学号

课程号

成绩

k

h

M

N

r

E1

E2

b

a

s

课程号

学号

学分

M

N

选课

学生

课程

教师

姓名

成绩

变换关系模式为:

R1(k,a)

R2(h,b)

R3( h, k,s)

(k,h组成复合主键,k、h分别为外键)


7

工程号

多元联系

零件号

公司名

工程号

零件号

公司名

供应量

N

k

h

j

M

r

E1

E2

E3

s

b

c

a

P

零件号

零件

N

M

工程号

供应

供应量

工程

公司

公司名

P

转换的关系模式为:

R1(k,a)

R2(h,b)

R3(j ,c)

R4(k,h,j, s)

(k,h,j组成复合主健,k,h,j分别为外键)


7

2)ER模型向关系模型的转换规则

  • 将每个实体类型转换成一个关系模式,实体的属性即为关系模式的属性,实体标识符即为关系模式的键。

  • 二元联系类型的转换

    • 1:1联系:可以在两个实体类型和联系转换成一个关系模式。

    • 1:N联系:在N端实体类型转换成的关系模式中加入1端实体类型的键和联系类型的属性。

    • M:N联系:将联系类型也转换成关系模式,其属性为两端实体类型的键加上联系类型的属性,而键为两端实体键的组合。

  • 一元联系类型的转换:同二元联系

  • 三元联系类型的转换

     总是将三元联系类型转换成关系模式,其属性为三端实体类型的键加上联系类型的属性,而键为三端实体键的组合。


7

3) ER模型到关系模型的转换实例

1

1

编号

姓名

性别

名次

运动员

顺序

工号

姓名

年龄

性别

职工

1

N

领导

职工(工号,姓名,年龄,性别,经理工号)

运动员(编号,姓名,性别,名次,上一名次编号,下一名次编号)


7

ER模型到关系模型的转换实例

仓库号

仓库名

地址

仓库

数量

M

进货

日期

N

P

商店

商品

商店号

商店名

商品号

商品名

规格

零件号

零件名

零件

M

N

组成

数量

仓库(仓库号,仓库名,地址)

商店(商店号,商店名)

商品(商品号,商品名)

进货(商店号,商品名,仓库号,日期,数量)

零件(零件号,零件名,规格)

组成(零件号,子零件号,数量)


7

例 库存信息管理系统的ER模型及转换

仓位

N

M

M

M

入库

存储

出库

N

客户

车间

N

P

P

N

产品

订单

M

P

销售员

车间(车间号,车间名,主任名)

产品(产品号,产品名,单价)

仓位(仓位号,地址,主任名)

客户(客户号,客户名,联系人,电话,

地址,税号,账号)

销售员(销售员号,姓名,性别,学历,业绩)

实体

入库(入库单号,入库量,入库日期,经手人,

车间号,仓位号,产品名)

出库(出库单号,出库量,出库日期,经手人,

客户号,产品名,仓位号)

订单(订单号,数量,折扣,总价,订单日期,

产品号,客户号,销售员号)

存储(仓位号,产品号,核对日期,核对员,存储量)

联系

库存系统ER图


7

学校行政管理系统

学校(名称,校长姓名,地址,联系电话,邮编)

系(编号,名称,系主任,所在地点,联系电话)

教研室(名称,地点,电话)

教师(教师姓名,职称,联系电话)

学生(学号,姓名,性别,年龄,班级名)

课程(课程编号,课程名称,学分)

下属(编号,名称)

包含(名称,编号)

  拥有(教师姓名,名称)

  组成(学号,编号)

  讲授(教师姓名,课程编号,教材名)

选修(学号,课程编号,成绩)


7 5 4

7.5.4 用关系规范化理论进行优化

(l)确定数据依赖

(2)对于各关系模式间的数据依赖进行极小化处理,消除冗余的联系。

(3)按照数据依赖与规范化理论对关系模式逐一进行分析 。

(4)按范式优化每一关系模式 。

(5)对关系模式的进一步分解或合并。


7

7.6 数据库的物理设计

  • 目标

  • 什么是数据库的物理结构

  • 物理设计的步骤

    • 存储记录结构设计

    • 确定数据存放位置

    • 存取方法的设计

    • 完整性和安全性考虑

    • 程序设计


7

7.7 数据库的实现

  • 目标

  • 实现数据库应做的主要工作

    • 用DDL定义数据库结构;

    • 组织数据入库;

      • 对数据量不大的小型系统(人工)

        主要工作:筛选数据;转换数据格式;输入数据;校验数据。

      • 对大中型系统(自动)

        主要工作:筛选数据;输入数据;校验数据;转换数据;综合数据。

    • 编制与调试应用程序;

    • 数据库试运行。

      • 功能测试

      • 性能测试(时空代价)


7

7.8 数据库的运行与维护工作

  • 数据库的转储和恢复

  • 数据库安全性、完整性控制

  • 数据库性能的监督、分析和改进

  • 数据库的重组织和重构造


7 9 powerdesigner

7.9PowerDesigner 辅助设计工具


7

本章小结

  • 数据库的生命周期

  • 数据库设计的步骤

  • ER模型

    • 基本概念和引进对象后的扩展

    • ER模型的设计方法

    • ER模型向关系模型的转换


  • Login
