Presentation Transcript

中兴通讯智慧矿山解决方案


目录

  • 中兴通讯智慧矿山解决方案

  • 中兴通讯矿用通信联络系统

  • 产品介绍


中兴通讯智慧矿山解决方案

感知矿山

数字矿井

智能预警

防爆摄像仪

本安手机

无线终端

传感器

更透彻的感知

交换网

物联网

智能网

更全面的互联互通

云计算

IT服务平台

更深入的智能化

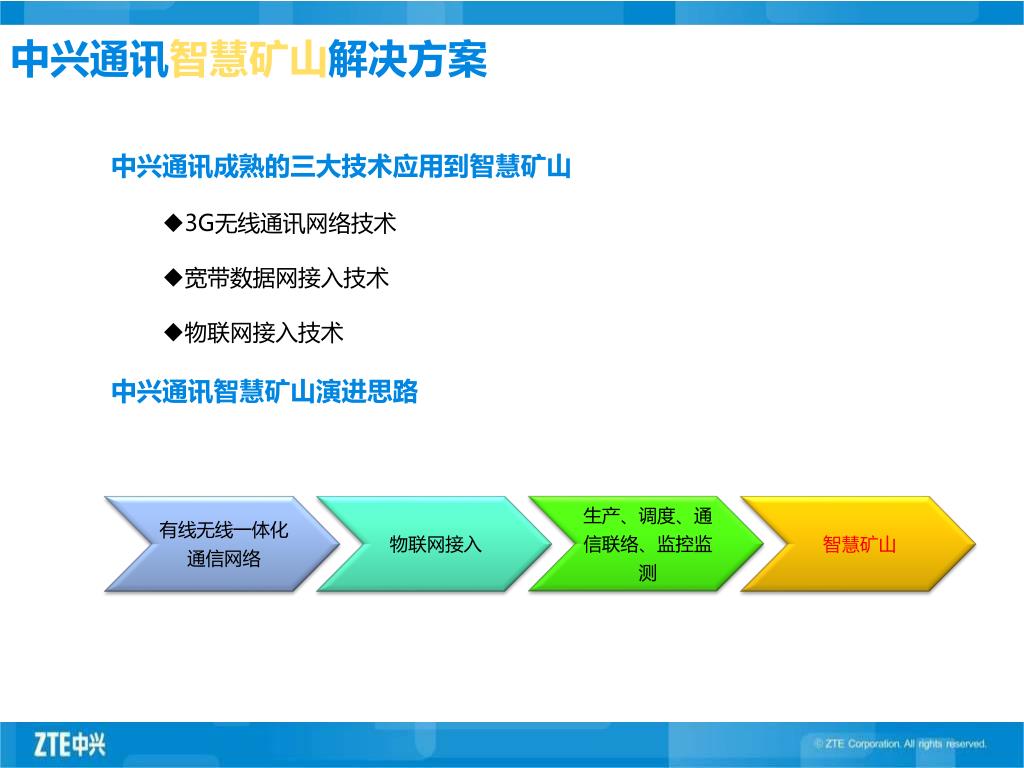

中兴通讯智慧矿山解决方案

  • 中兴通讯成熟的三大技术应用到智慧矿山

    • 3G无线通讯网络技术

    • 宽带数据网接入技术

    • 物联网接入技术

  • 中兴通讯智慧矿山演进思路

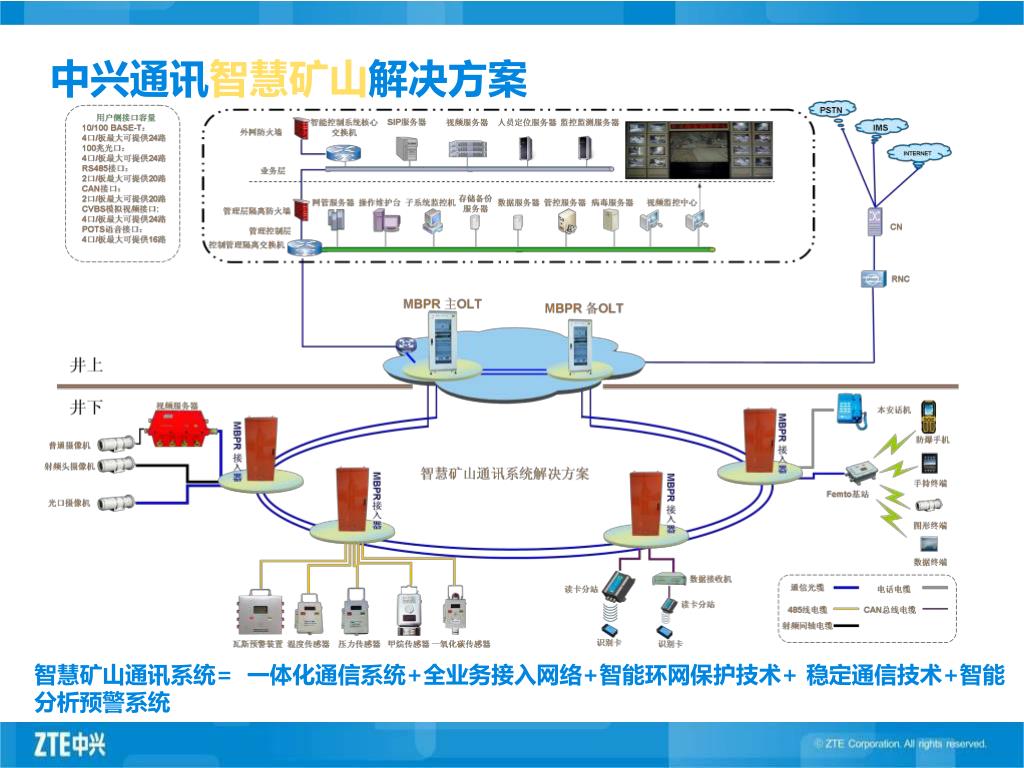

中兴通讯智慧矿山解决方案

智慧矿山通讯系统= 一体化通信系统+全业务接入网络+智能环网保护技术+ 稳定通信技术+智能分析预警系统

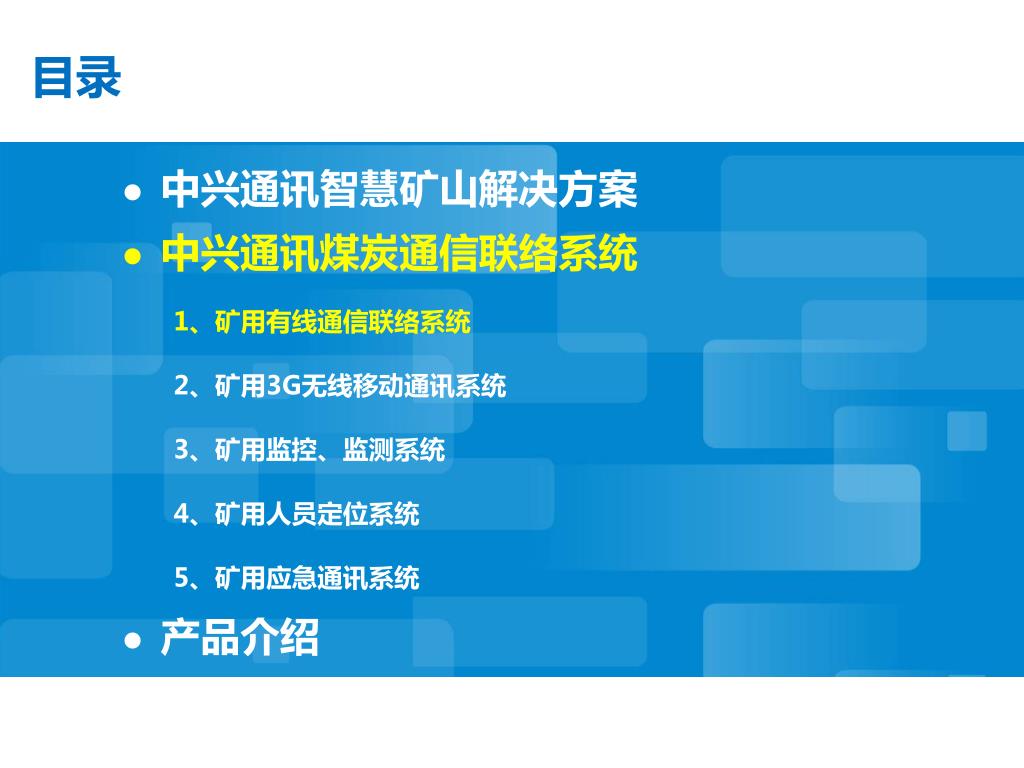

目录

  • 中兴通讯智慧矿山解决方案

  • 中兴通讯煤炭通信联络系统

    • 1、矿用有线通信联络系统

    • 2、矿用3G无线移动通讯系统

    • 3、矿用监控、监测系统

    • 4、矿用人员定位系统

    • 5、矿用应急通讯系统

  • 产品介绍

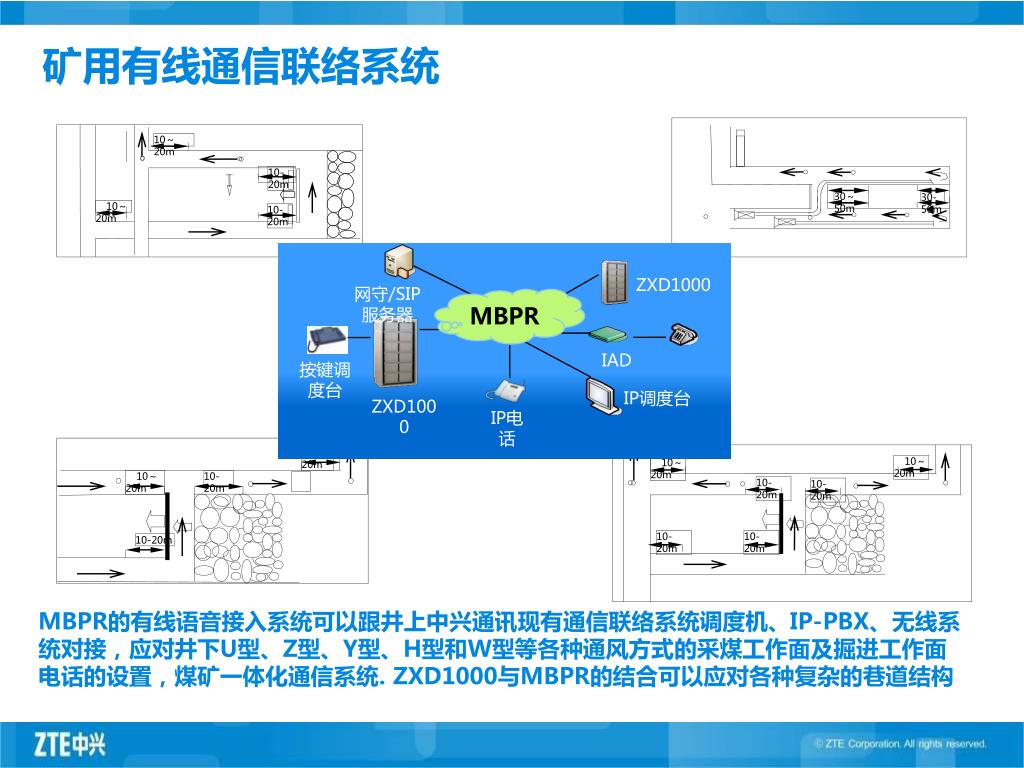

矿用有线通信联络系统

30~50m

10-20m

30-50m

10~20m

10~20m

10~20m

10~20m

10-20m

10-20m

10-20m

10-20m

10~20m

10-20m

10-20m

10-20m

10-20m

ZXD1000

网守/SIP服务器

MBPR

IAD

按键调度台

IP调度台

ZXD1000

IP电话

MBPR的有线语音接入系统可以跟井上中兴通讯现有通信联络系统调度机、IP-PBX、无线系统对接,应对井下U型、Z型、Y型、H型和W型等各种通风方式的采煤工作面及掘进工作面电话的设置,煤矿一体化通信系统.ZXD1000与MBPR的结合可以应对各种复杂的巷道结构

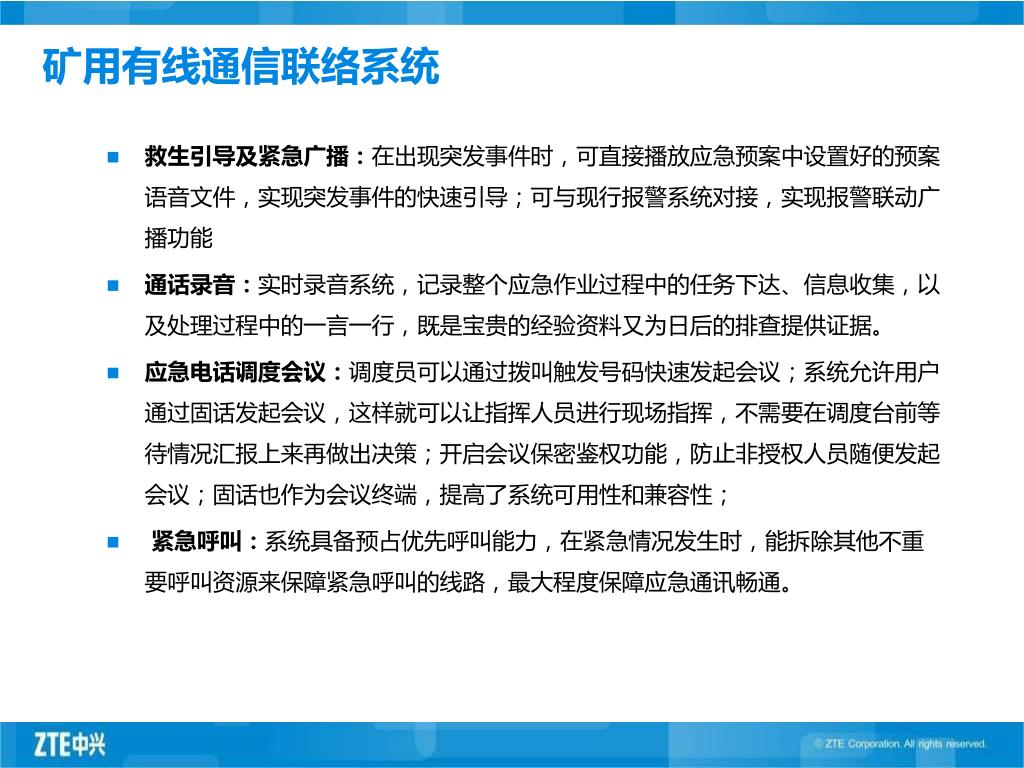

救生引导及紧急广播:在出现突发事件时,可直接播放应急预案中设置好的预案语音文件,实现突发事件的快速引导;可与现行报警系统对接,实现报警联动广播功能

通话录音:实时录音系统,记录整个应急作业过程中的任务下达、信息收集,以及处理过程中的一言一行,既是宝贵的经验资料又为日后的排查提供证据。

应急电话调度会议:调度员可以通过拨叫触发号码快速发起会议;系统允许用户通过固话发起会议,这样就可以让指挥人员进行现场指挥,不需要在调度台前等待情况汇报上来再做出决策;开启会议保密鉴权功能,防止非授权人员随便发起会议;固话也作为会议终端,提高了系统可用性和兼容性;

紧急呼叫:系统具备预占优先呼叫能力,在紧急情况发生时,能拆除其他不重要呼叫资源来保障紧急呼叫的线路,最大程度保障应急通讯畅通。

矿用有线通信联络系统


目录

  • 中兴通讯智慧矿山解决方案

  • 中兴通讯煤炭通信联络系统

    • 1、矿用有线通信联络系统

    • 2、矿用3G无线移动通讯系统

    • 3、矿用监控、监测系统

    • 4、矿用人员定位系统

    • 5、矿用应急通讯系统

  • 产品介绍

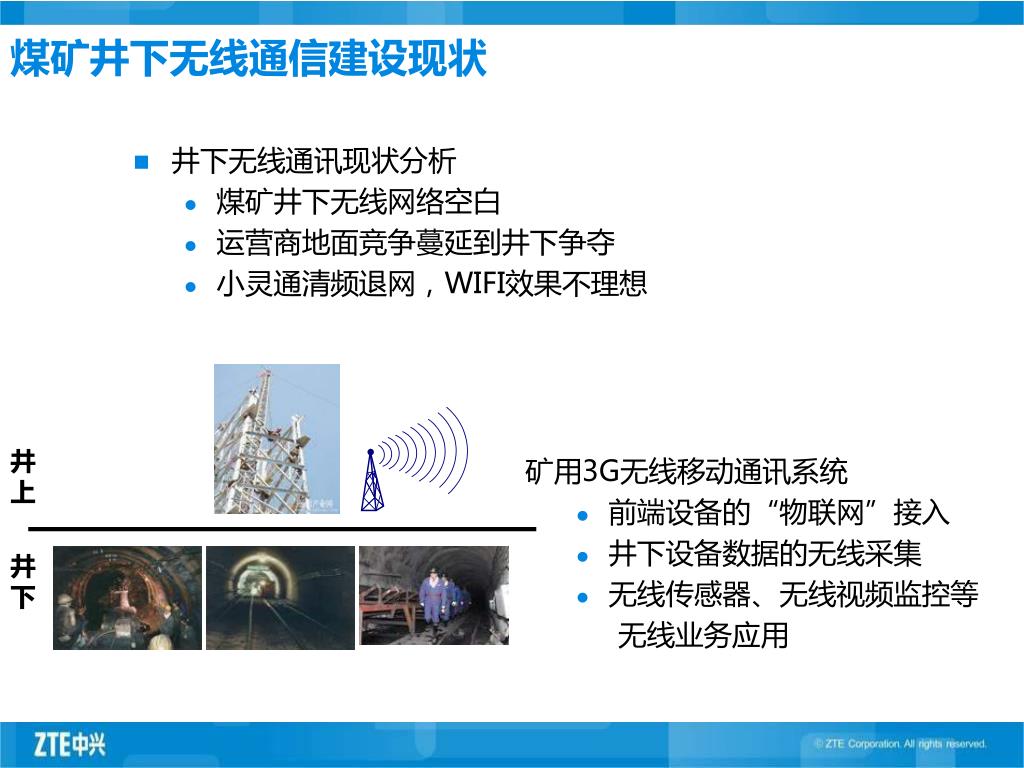

煤矿井下无线通信建设现状

  • 井下无线通讯现状分析

    • 煤矿井下无线网络空白

    • 运营商地面竞争蔓延到井下争夺

    • 小灵通清频退网,WIFI效果不理想

井上

  • 矿用3G无线移动通讯系统

    • 前端设备的“物联网”接入

    • 井下设备数据的无线采集

    • 无线传感器、无线视频监控等

    • 无线业务应用

井下

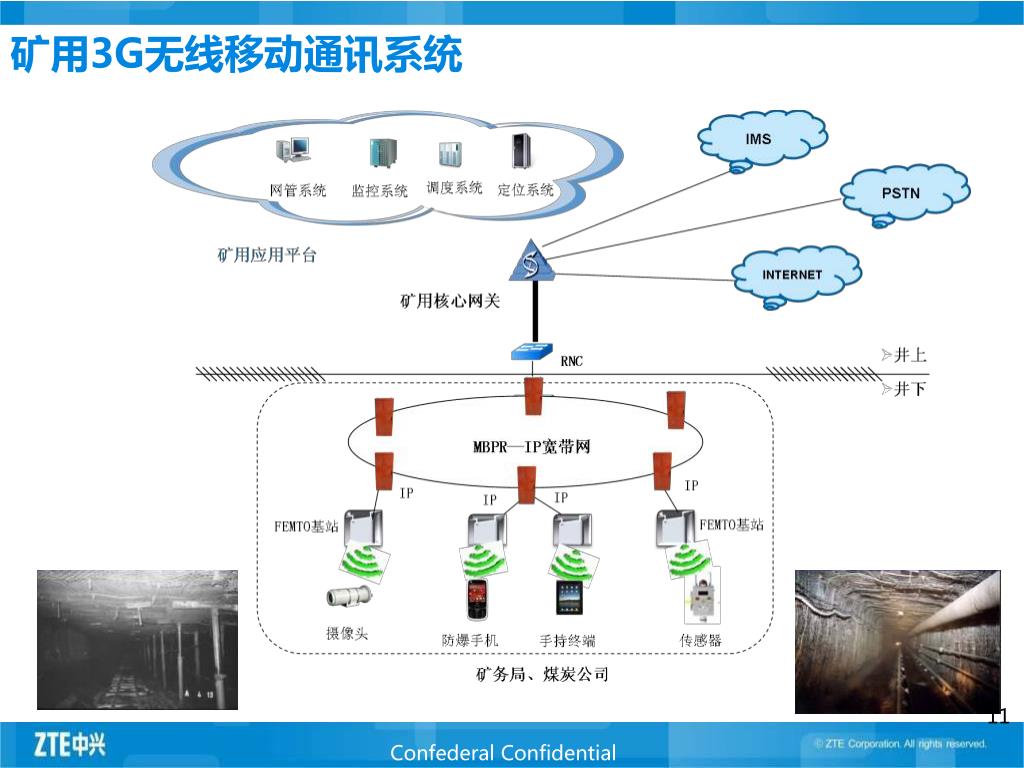

矿用3G无线移动通讯系统

Confederal Confidential

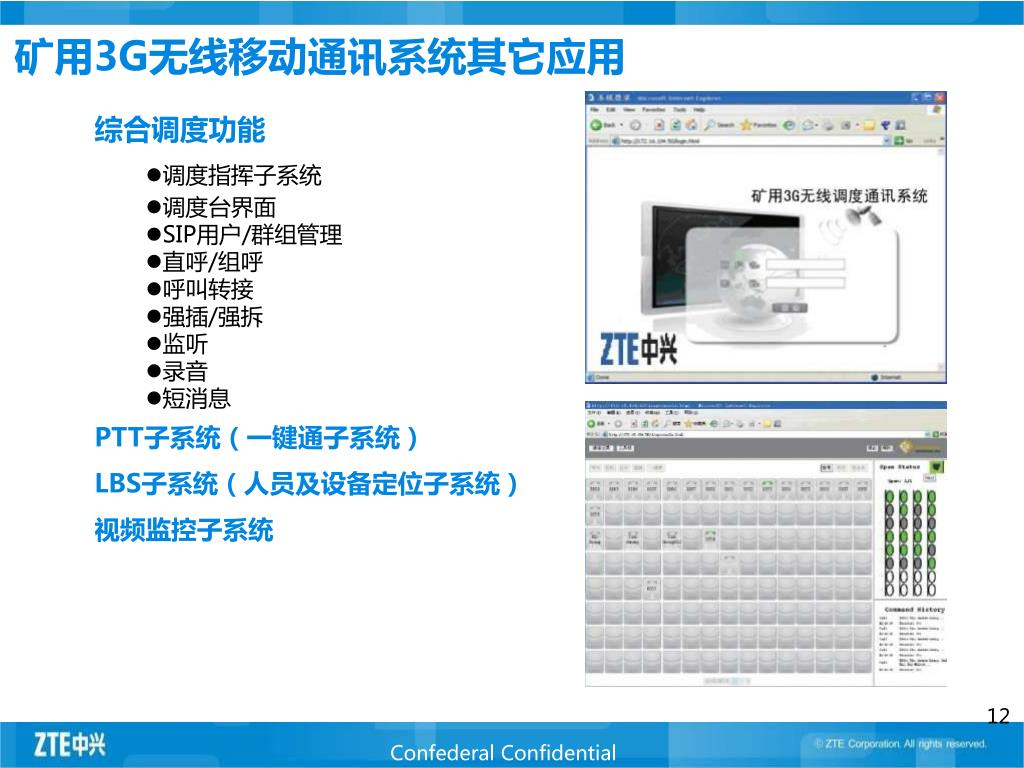

矿用3G无线移动通讯系统其它应用

  • 综合调度功能

    • 调度指挥子系统

    • 调度台界面

    • SIP用户/群组管理

    • 直呼/组呼

    • 呼叫转接

    • 强插/强拆

    • 监听

    • 录音

    • 短消息

  • PTT子系统(一键通子系统)

  • LBS子系统(人员及设备定位子系统)

  • 视频监控子系统

Confederal Confidential


目录

  • 中兴通讯智慧矿山解决方案

  • 中兴通讯煤炭通信联络系统

    • 1、矿用有线通信联络系统

    • 2、矿用3G无线移动通讯系统

    • 3、矿用监控、监测系统

    • 4、矿用人员定位系统

    • 5、矿用应急通讯系统

  • 产品介绍

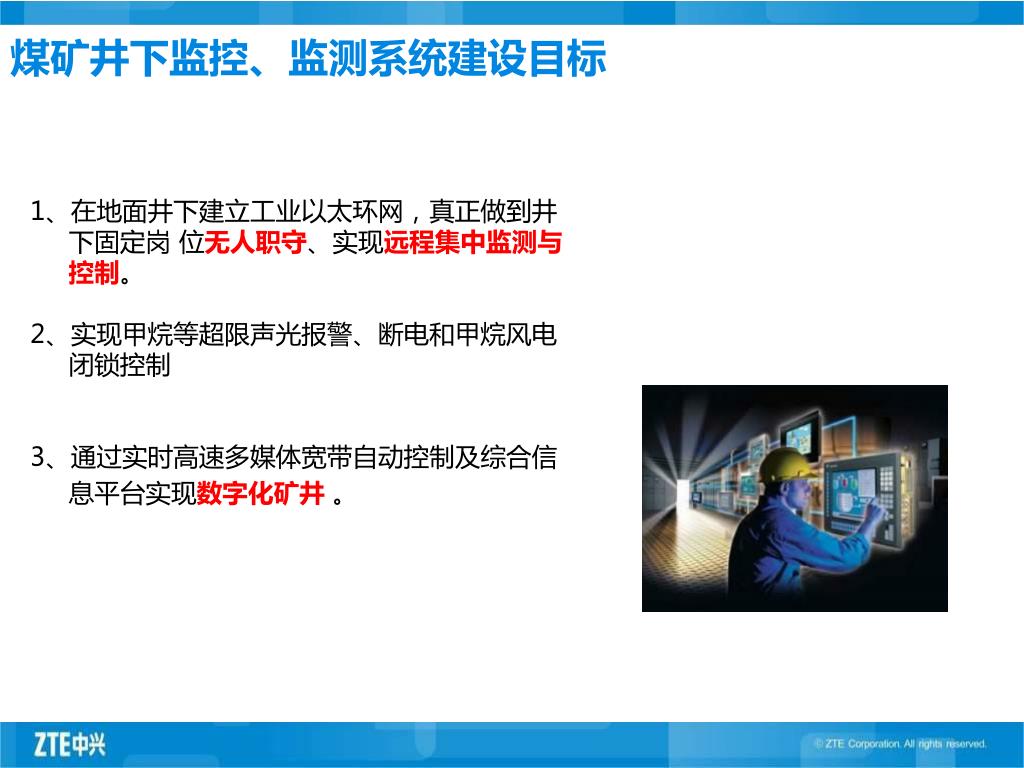

煤矿井下监控、监测系统建设目标

  • 1、在地面井下建立工业以太环网,真正做到井下固定岗 位无人职守、实现远程集中监测与控制。

  • 2、实现甲烷等超限声光报警、断电和甲烷风电闭锁控制

  • 3、通过实时高速多媒体宽带自动控制及综合信息平台实现数字化矿井 。

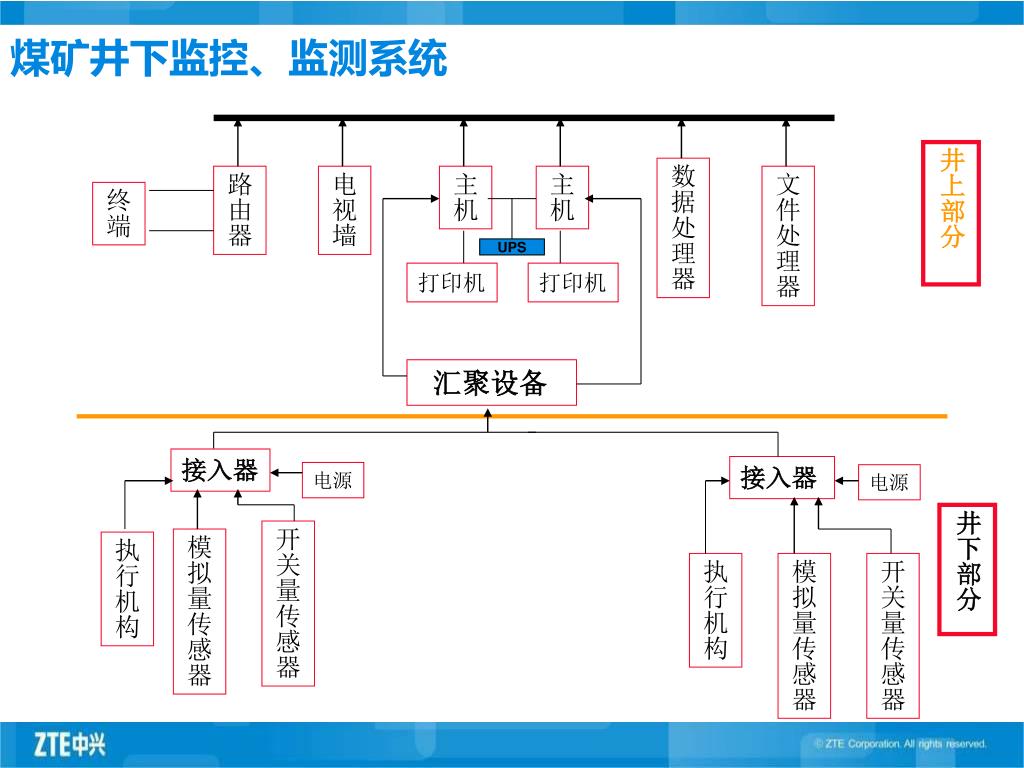

煤矿井下监控、监测系统

井上部分

数据处理器

路由器

电视墙

主机

主机

文件处理器

终端

UPS

打印机

打印机

汇聚设备

接入器

接入器

电源

电源

井下部分

开关量传感器

模拟量传感器

执行机构

执行机构

模拟量传感器

开关量传感器



目录

  • 中兴通讯智慧矿山解决方案

  • 中兴通讯煤炭通信联络系统

    • 1、矿用有线通信联络系统

    • 2、矿用3G无线移动通讯系统

    • 3、矿用监控、监测系统

    • 4、矿用人员定位系统

    • 5、矿用应急通讯系统

  • 产品介绍





目录

  • 中兴通讯智慧矿山解决方案

  • 中兴通讯煤炭通信联络系统

    • 1、矿用有线通信联络系统

    • 2、矿用3G无线移动通讯系统

    • 3、矿用监控、监测系统

    • 4、矿用人员定位系统

    • 5、矿用应急通讯系统

  • 产品介绍

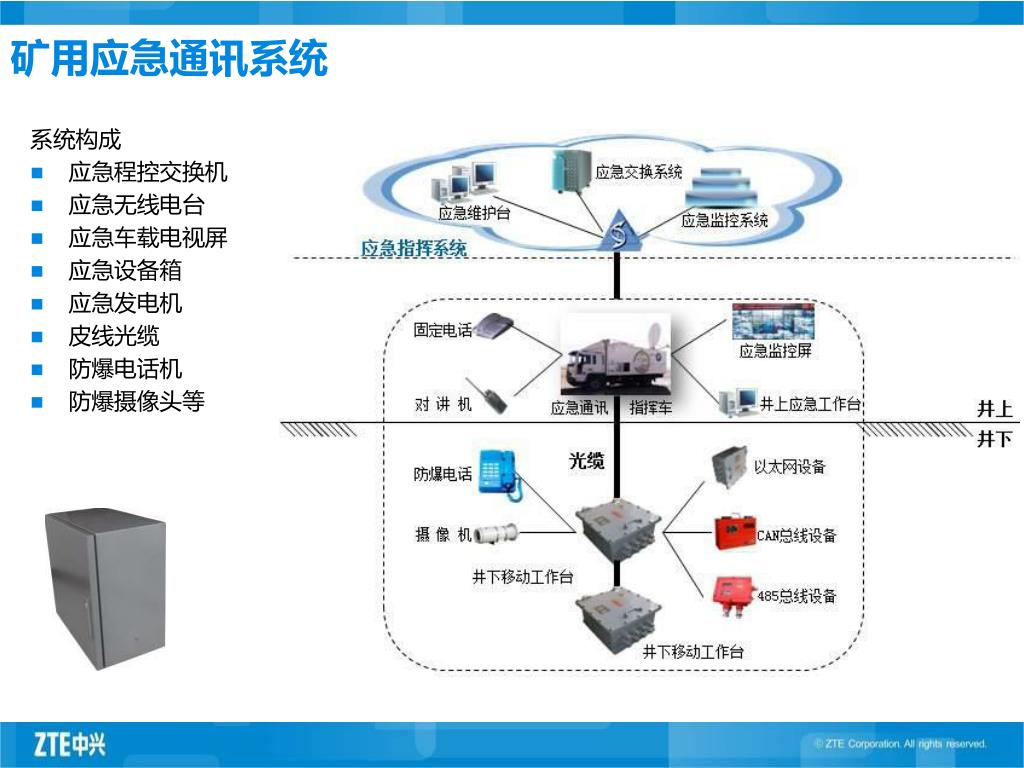

矿用应急通讯系统

系统构成

应急程控交换机

应急无线电台

应急车载电视屏

应急设备箱

应急发电机

皮线光缆

防爆电话机

防爆摄像头等

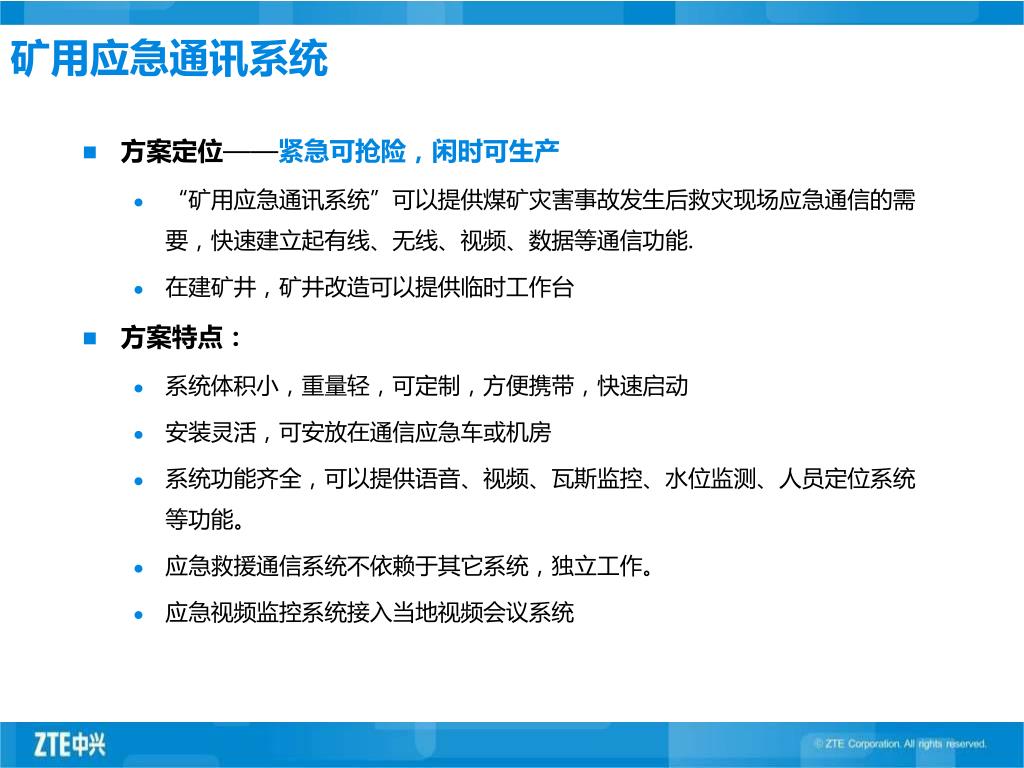

矿用应急通讯系统

  • 方案定位——紧急可抢险,闲时可生产

    • “矿用应急通讯系统”可以提供煤矿灾害事故发生后救灾现场应急通信的需要,快速建立起有线、无线、视频、数据等通信功能.

    • 在建矿井,矿井改造可以提供临时工作台

  • 方案特点:

    • 系统体积小,重量轻,可定制,方便携带,快速启动

    • 安装灵活,可安放在通信应急车或机房

    • 系统功能齐全,可以提供语音、视频、瓦斯监控、水位监测、人员定位系统等功能。

    • 应急救援通信系统不依赖于其它系统,独立工作。

    • 应急视频监控系统接入当地视频会议系统


目录

  • 中兴通讯智慧矿山解决方案

  • 中兴通讯矿用通信联络系统

  • 产品介绍

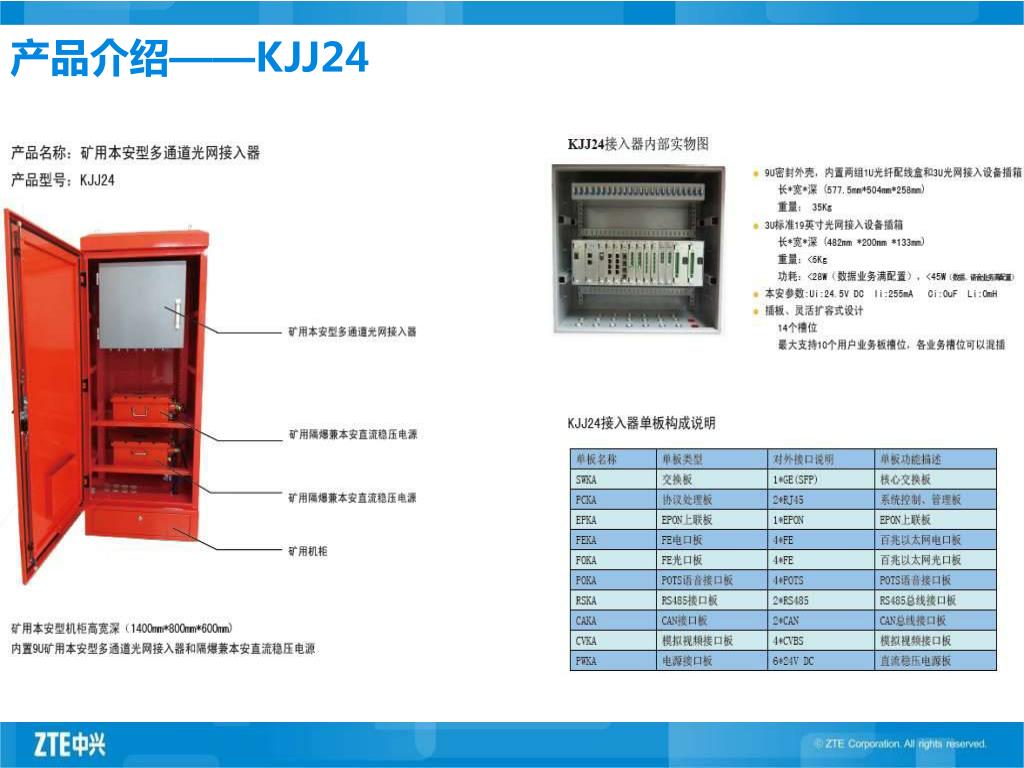

产品介绍——KJJ24

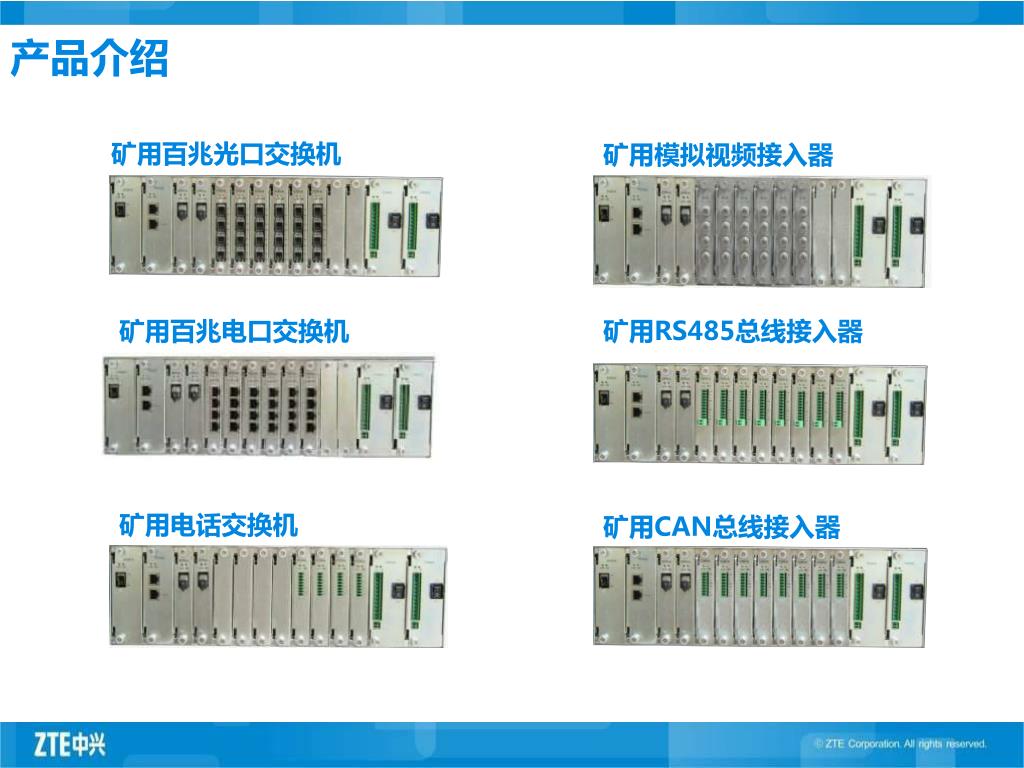

产品介绍

矿用百兆光口交换机

矿用模拟视频接入器

矿用百兆电口交换机

矿用RS485总线接入器

矿用电话交换机

矿用CAN总线接入器

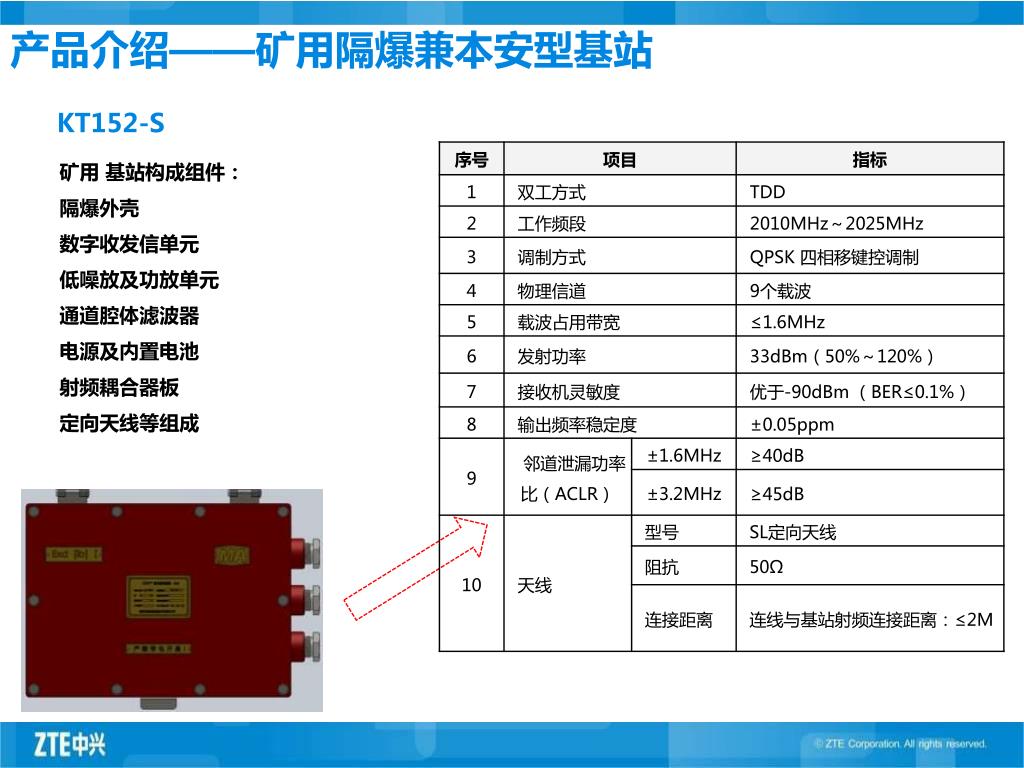

产品介绍——矿用隔爆兼本安型基站

KT152-S

矿用 基站构成组件:

隔爆外壳

数字收发信单元

低噪放及功放单元

通道腔体滤波器

电源及内置电池

射频耦合器板

定向天线等组成

KT152-S


Kt152 f

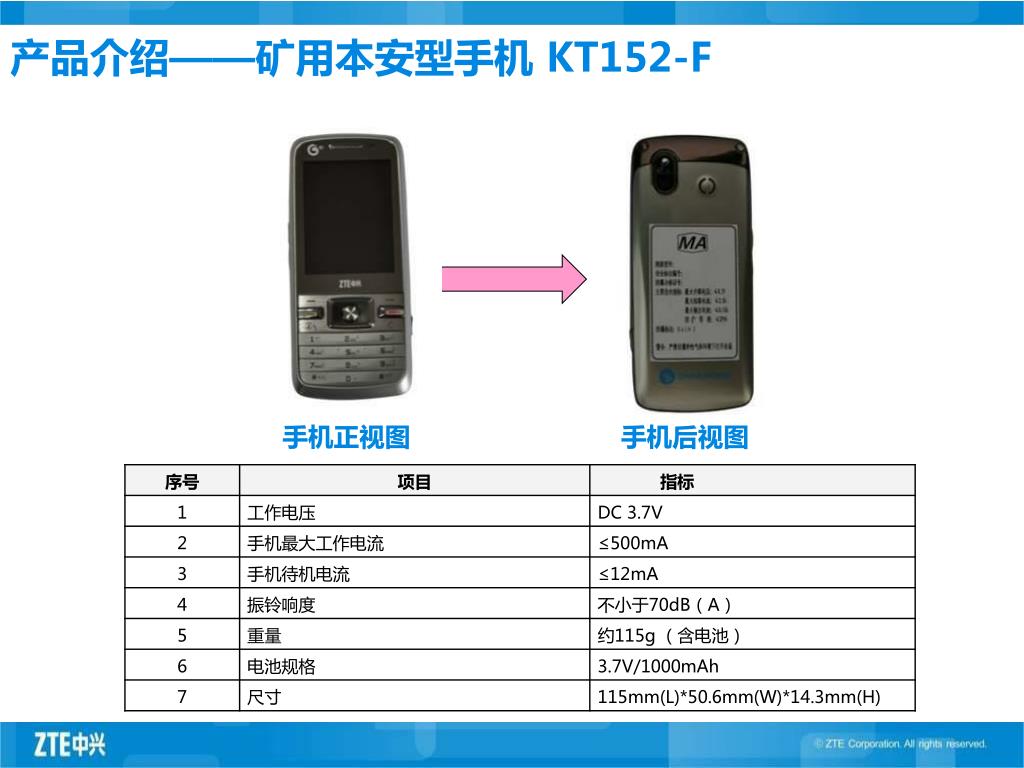

产品介绍——矿用本安型手机 KT152-F

手机正视图

手机后视图

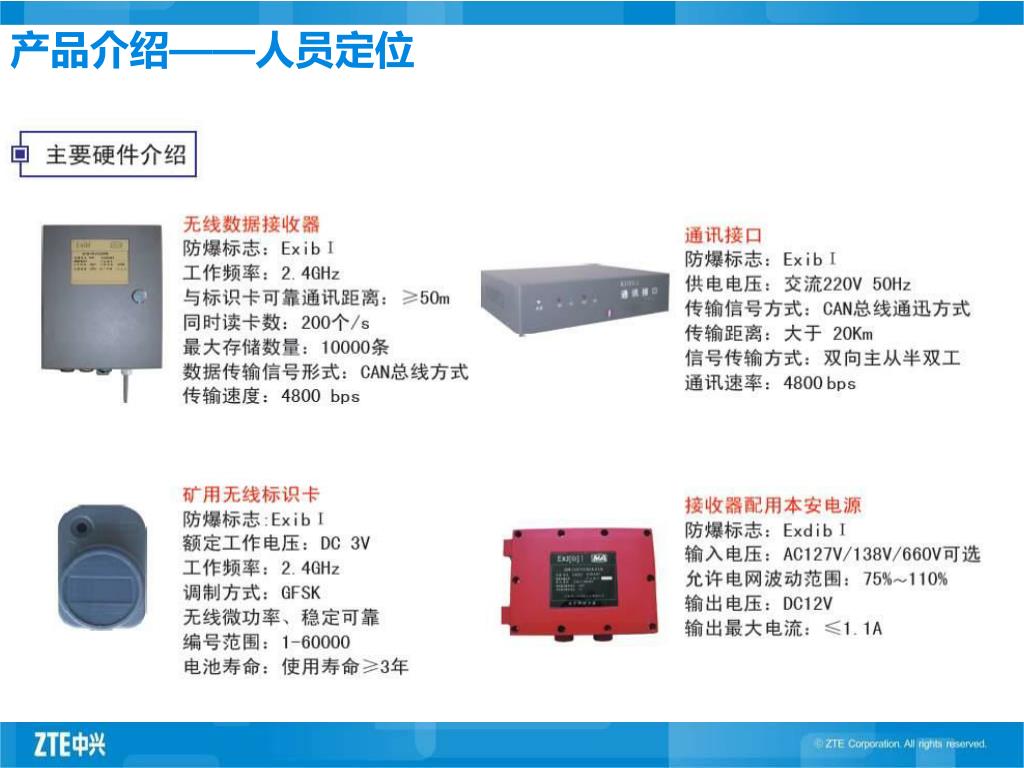

产品介绍——人员定位
