Dasar dasar sistem jaringan

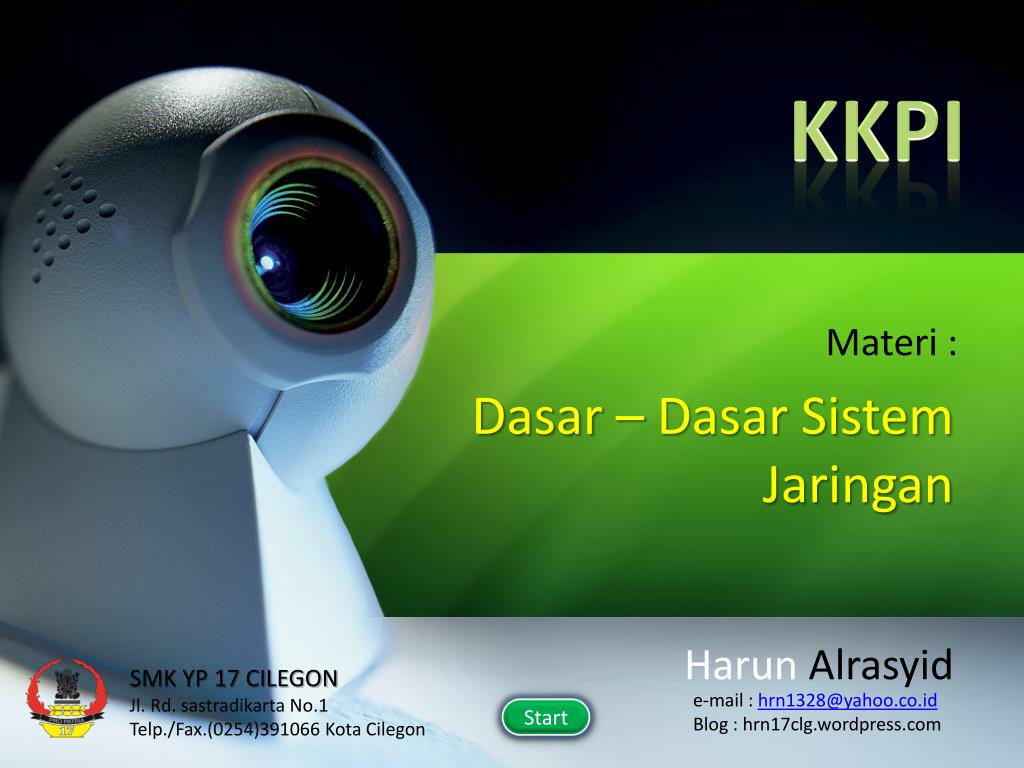

Dasar – Dasar Sistem Jaringan

Kembali

Kompetensi Dasar

  • Menjelaskan Dasar-dasar Sistem Jaringan

    Indikator

  • Siswa dapat menjelaskan pengertian jaringan

  • Siswa dapat menjelaskan manfaat jaringan

  • Siswa dapat menyebutkan perangkat jaringan komputer

  • Siswa dapat menjelaskan tentang jaringan workgroup

  • Siswa dapat menjelaskan tipe jaringan LAN

  • Siswa dapat menjelaskan tipe jaringan WAN


Pengantar jaringan

Pengantar Jaringan

kata ini berasal dari kata dasar jaring.


Pengertian jaringan

Pengertian Jaringan

Jaringan komputer dapat diartikan sebagai suatu himpunan interkoneksi sejumlah komputer yang berdiri sendiri (Stand alone)


Manfaat jaringan

Manfaat Jaringan

1

2

Biaya atau sumber daya lebih efisien.

Menjaga informasi agar tetap andal dan up-to-date. Sistem penyimpanan data terpusat yang dikelola dengan baik memungkinkan banyak pengguna mengakses data dari berbagai lokasi yang berbeda, dan membatasi akses ke data sewaktu sedang diproses.

Mempercepat proses berbagi data (data sharing). Transfer data pada jaringan selalu lebih cepat dibandingkan sarana berbagi data lainnya yang bukan jaringan.

Kelompok-kerja berkomunikasi dengan lebih efisien


Manfaat jaringan1

Manfaat jaringan

2

1


Perangkat jaringan

Perangkat Jaringan

Dalam sebuah jaringan, dimana satu komputer terhubung dengan komputer lain tentunya memiliki perangkat-perangkat pendukung untuk menghubungkan semua komputer sehingga dapat berkomunikasi.

Perangkat Lunak (Software)

Perangkat Keras (Hardware)

Menu Utama


Perangkat lunak

Perangkat Lunak

1

2

  • a. Sistem Operasi

    • Hampir semua sistem operasi yang sekarang ini sudah mampu untuk membangun jaringan komputer. Sistem operasi yang umum digunakan antara lain:

    • Windows dari Microsoft

    • Linux.

    • Novell

Kembali


Perangkat lunak1

Perangkat Lunak

2

1

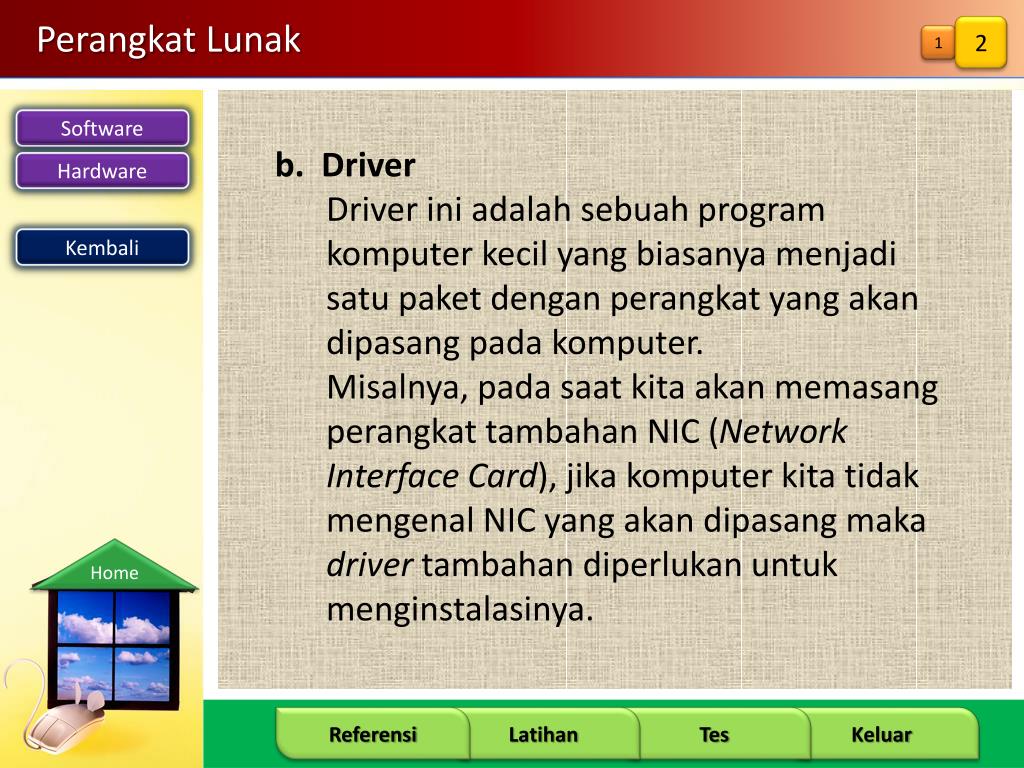

  • b. Driver

    • Driver ini adalah sebuah program komputer kecil yang biasanya menjadi satu paket dengan perangkat yang akan dipasang pada komputer.

    • Misalnya, pada saat kita akan memasang perangkat tambahan NIC (Network Interface Card), jika komputer kita tidak mengenal NIC yang akan dipasang maka driver tambahan diperlukan untuk menginstalasinya.

Kembali


Perangkat keras

Perangkat Keras

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

  • 1. Server

    • Komputer server biasanya mempunyai sistem operasi, aplikasi dan database yang menyediakan layanan kepada komputer-komputer lain (client) dalam jaringan.

Kembali


Perangkat keras1

Perangkat Keras

2

1

3

4

5

6

7

8

9

10

11

12

13

14

15

  • 2. Client

    • Komputer client adalah komputer yang digunakan untuk mengolah data yang diambil dari server, dengan kata lain komputer yang menerima pelayanan dari komputer server.

Kembali


Perangkat keras2

Perangkat Keras

3

1

2

4

5

6

7

8

9

10

11

12

13

14

15

3. NIC (Network Interface Card) atau Kartu

Jaringan

Kembali

  • Adalah sebuah perangkat keras komputer yang dirancang agar memungkinkan komputer melakukan komunikasi dalam jaringan.

  • Media pengirim data ke komputer lain di dalam jaringan.

  • Menerima data yang dikirim dari komputer lain lewat kabel dan menterjemahkannya ke dalam bit yang dimengerti oleh komputer


Perangkat keras3

Perangkat Keras

4

1

2

3

5

6

7

8

9

10

11

12

13

14

15

Ada beberapa jenis BUS yang digunakan NIC, diantaranya:

ISA (Industry Standard Architecture)

Kembali


Perangkat keras4

Perangkat Keras

5

1

2

3

4

6

7

8

9

10

11

12

13

14

15

PCI (Peripheral Component Interface)

Kembali


Perangkat keras5

Perangkat Keras

6

1

2

3

4

5

7

8

9

10

11

12

13

14

15

  • 4. Hub (Konsentrator)

    • Adalah perangkat keras jaringan berfungsi untuk membagi dan menguatkan sinyal data kartu jaringan.

Kembali


Perangkat keras6

Perangkat Keras

7

1

2

3

4

5

6

8

9

10

11

12

13

14

15

Kembali


Perangkat keras7

Perangkat Keras

8

1

2

3

4

5

6

7

9

10

11

12

13

14

15

  • 5. Kabel dan Konektor

    • Dalam sebuah jaringan kabel berfungsi sebagai penghubung. Ada beberapa jenis kabel yang digunakan dalam sebuah jaringan komputer.

    • BNC Connector

    • Twisted Pair Ethernet

    • Konetor RJ-11 atau RJ-45.

    • Fiber Optic (FO)

    • Router

Kembali


Perangkat keras8

Perangkat Keras

9

1

2

3

4

5

6

7

8

10

11

12

13

14

15

  • BNC Connector

  • Berbentuk silinder, dengan 2 prongs untuk menghubungkan (konektor)

  • Terbuat dari tembaga

  • Menggunakan T-connector jika dihubungkan dengan network adaptor

Kembali


Perangkat keras9

Perangkat Keras

10

1

2

3

4

5

6

7

8

9

11

12

13

14

15

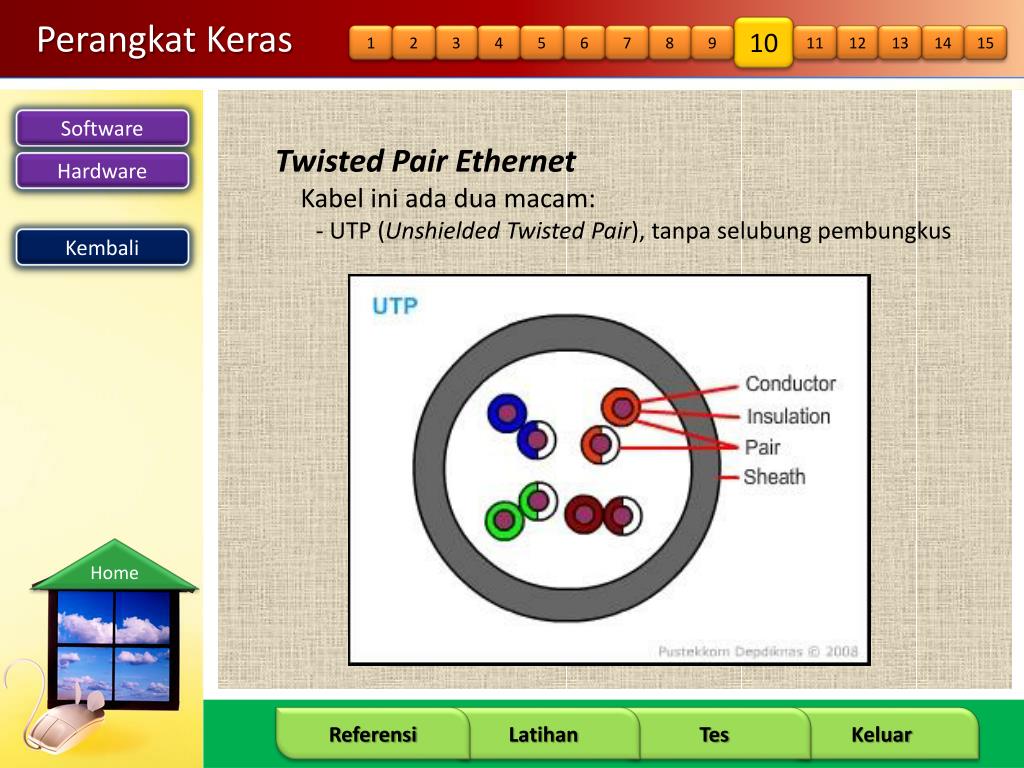

Twisted Pair Ethernet

Kabel ini ada dua macam:

- UTP (Unshielded Twisted Pair), tanpa selubung pembungkus

Kembali


Perangkat keras10

Perangkat Keras

11

1

2

3

4

5

6

7

8

9

10

12

13

14

15

- STP (Shielded Twisted Pair), dengan selubung pembungkus

Kembali


Perangkat keras11

Perangkat Keras

12

1

2

3

4

5

6

7

8

9

10

11

13

14

15

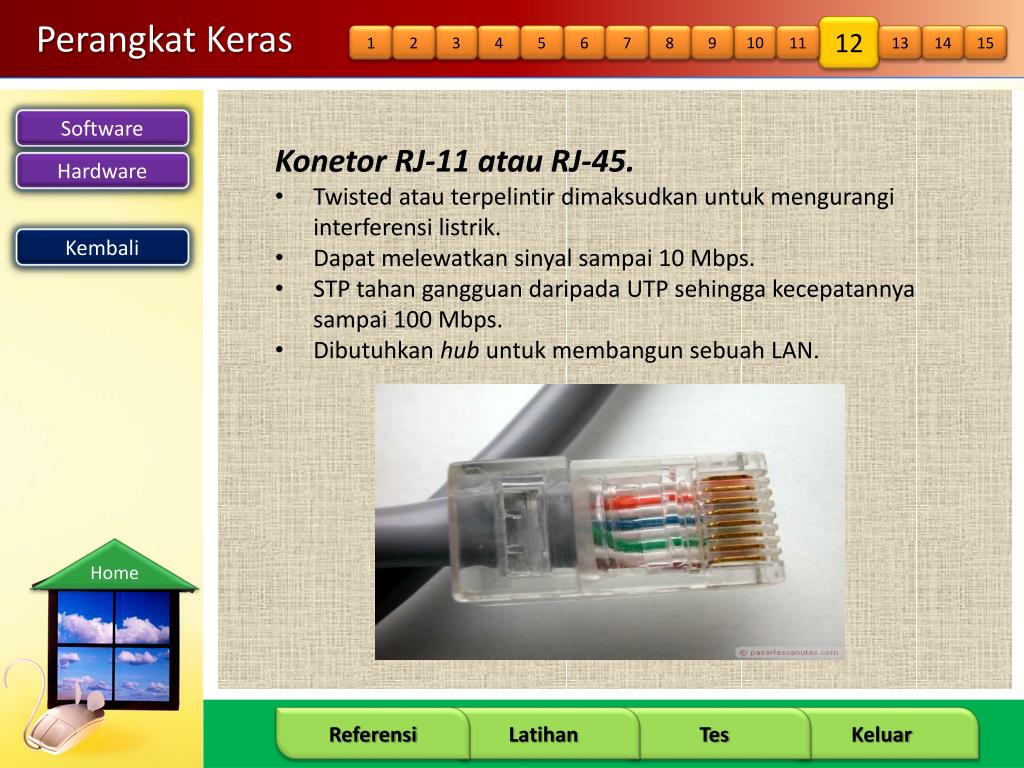

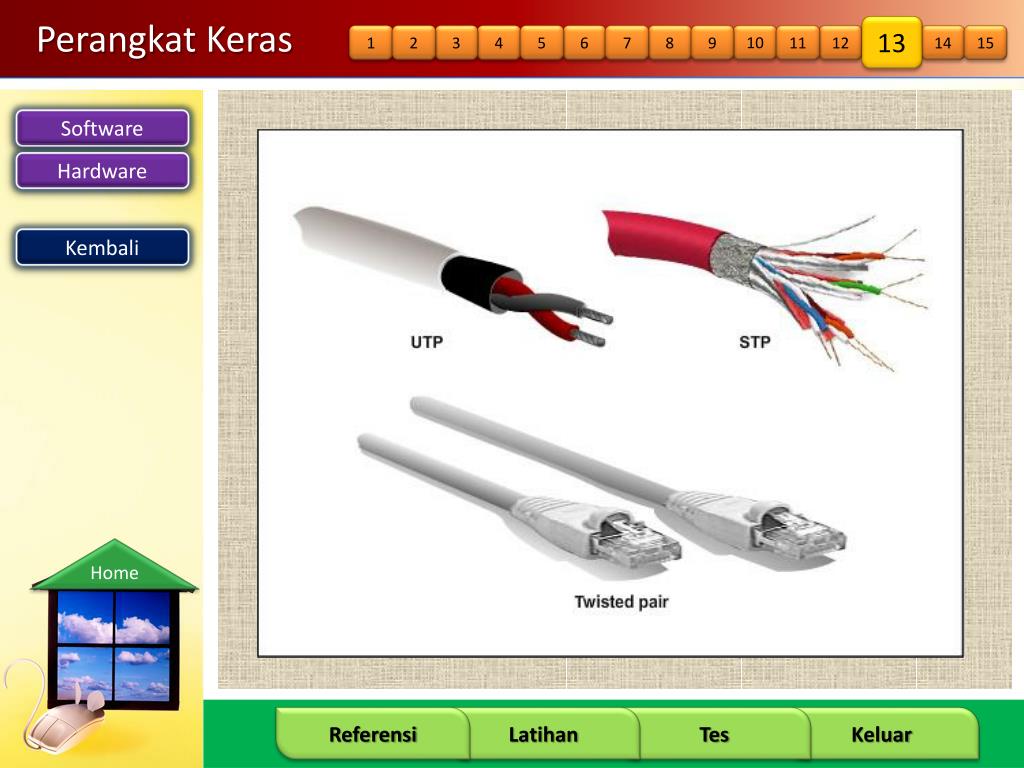

  • Konetor RJ-11 atau RJ-45.

  • Twisted atau terpelintir dimaksudkan untuk mengurangi interferensi listrik.

  • Dapat melewatkan sinyal sampai 10 Mbps.

  • STP tahan gangguan daripada UTP sehingga kecepatannya sampai 100 Mbps.

  • Dibutuhkan hub untuk membangun sebuah LAN.

Kembali


Perangkat keras12

Perangkat Keras

13

1

2

3

4

5

6

7

8

9

10

11

12

14

15

Kembali


Perangkat keras13

Perangkat Keras

14

1

2

3

4

5

6

7

8

9

10

11

12

13

15

  • Fiber Optic (FO)

  • Kecepatan pengiriman data dengan media FO lebih dari 100 Mbps dan bebas pengaruh lingkungan. Harga relatif mahal dan pemasangan atau instalasi lebih sulit

Kembali


Perangkat keras14

Perangkat Keras

15

1

2

3

4

5

6

7

8

9

10

11

12

13

14

  • Router

  • Perangkat dalam jaringan yang mengatur aliran data dari suatu jaringan (LAN) ke jaringan lain sehingga arus data dari satu jaringan tidak bercampur dengan arus data dari jaringan lain.

  • Kembali


    Dasar dasar sistem jaringan

    Tipe Jaringan

    1

    2

    3

    4

    • Tipe jaringan dapat diklasifikasikan berdasarkan jarak atau ruang lingkup geografisnya. Karena perbedaan jarak dan ruang lingkup geografis setiap tipe jaringan, maka kecepatan transmisi data dan kompleksitas jaringan juga berbeda. Ada 3 tipe jaringan yang umum digunakan yaitu:

      • Workgroup

      • LAN

      • WAN


    Dasar dasar sistem jaringan

    Tipe Jaringan

    2

    1

    3

    4

    Workgroup

    Jaringan workgroup merupakan jaringan yang menghubungkan beberapa unit komputer.

    Jaringan ini menggunakan Network Interface Card atau biasa disebut Local Area Network Card


    Dasar dasar sistem jaringan

    Tipe Jaringan

    3

    1

    2

    4

    LAN (Local Area Network)

    Adalah kumpulan komputer, dimana terdapat beberapa unit komputer (client) , 1 unit server.


    Dasar dasar sistem jaringan

    Tipe Jaringan

    4

    1

    2

    3

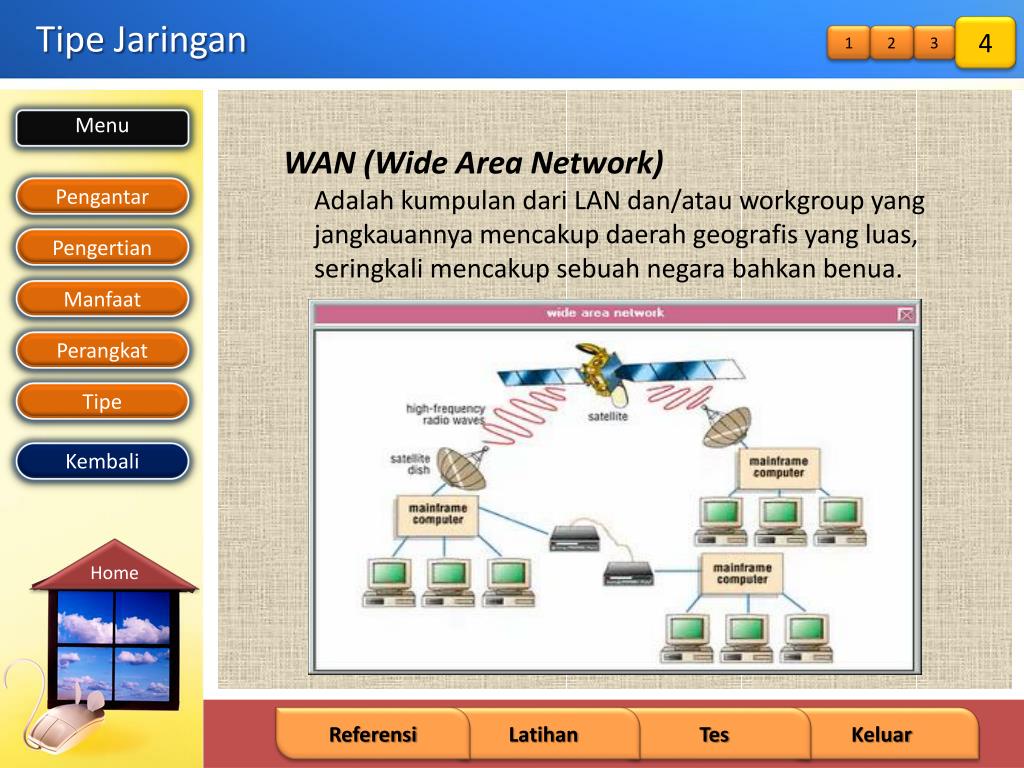

    • WAN (Wide Area Network)

      • Adalah kumpulan dari LAN dan/atau workgroup yang jangkauannya mencakup daerah geografis yang luas, seringkali mencakup sebuah negara bahkan benua.


    Dasar dasar sistem jaringan

    Referensi / Daftar Pustaka

    • Modul 8 KKPI

    • Buku KKPI SMK Kelas 12 (Gudang Ilmu)

    • kkpi.or.id

    • e-dukasi.net

    • Pembelajaran interaktif TIK
