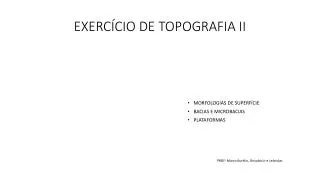

  1. EXERCÍCIO DE TOPOGRAFIA II • MORFOLOGIAS DE SUPERFÍCIE • BACIAS E MICROBACIAS • PLATAFORMAS PROF: Marco Aurélio, Orivaldo Jr e Leônidas

  2. Desenho I 850 825 E 1: 15.000

  3. E = 1:10.000 Desenho II

  4. Exercício de Morfologias de Superfícies Observe os detalhes da altimetria da planta I • Equidistância das curvas de nível: ___________ m • Interpole 04 curvas secundárias entre as curvas referenciais (50m) • Indique as vertentes com setas indicativas de 01 cm em pontos dispersos da planta; • A partir das vertentes, separe as superfícies coletoras e/ou bacias e subbacias; • Aplique um sistema de cores para a separação das unidades de superfíciescoletoras; Observe os detalhes da altimetria da planta II • Equidistância das curvas de nível: 05 m • Indique as vertentes com setas indicativas de 01 cm em pontos dispersos da planta; • A partir das vertentes, separe as superfícies coletoras e/ou bacias e subbacias; • Aplique um sistema de cores para a separação das unidades de superfíciescoletoras;

  5. Plataformas S 1 1 3 S 2 824 2 S 3 E = 1:1.000 825 S 4 Considere o terreno e resolva: Elabore as seções do terreno (S1, S2, S3, S4); Elabore os perfis topográficos em escalas Ev= 1:100 e Eh = 1:500 ; Implante as plataformas 1, 2, 3; Escolha as modalidades de plataforma que julgar mais interessante; Demonstre as compensações nos perfis, mantenha as resoluções; Apresente suas plataformas em planta; Comente os resultados;

  6. Plataformas S 1 1 S 2 824 3 2 S 3 E = 1:1.000 825 S 4 Considere o terreno e resolva: Elabore as seções do terreno (S1, S2, S3, S4); Elabore os perfis topográficos em escalas Ev= 1:100 e Eh = 1:500 ; Implante as plataformas 1, 2, 3; Escolha as modalidades de plataforma que julgar mais interessante; Demonstre as compensações nos perfis, mantenha as resoluções; Apresente suas plataformas em planta; Comente os resultados;

  7. Plataformas S 1 P1 S 2 823 P2 P3 S 3 E= 1:2.000 822,5 S 4 Considere o terreno e resolva: Elabore as seções do terreno (S1, S2, S3, S4); Elabore os perfis topográficos em escalas Ev= 1:500 e Eh = 1:1.000 ; Implante as plataformas P1, P2, P3. ATENÇÃO: P1 = corte; P2 = aterro e P3 = Mista. Demonstre as compensações nos perfis, mantenha as resoluções; Apresente suas plataformas em planta; Comente os resultados;

  8. Plataformas S 1 P2 P1 S 2 824 S 3 E = 1:1.000 825 S 4 Considere o terreno e resolva: Elabore as seções do terreno (S1, S2, S3, S4); Elabore os perfis topográficos em escalas Ev= 1:100 e Eh = 1:500 ; Implante as plataformas P1, P2. ATENÇÃO: P1 = corte; P2 = mista. A movimentação de massa entre as plataformas deve produzir a compensação. Demonstre as compensações nos perfis, mantenha as resoluções; Apresente suas plataformas em planta; Comente os resultados;
