HAIL STCIK : LED LIGHTING STICK

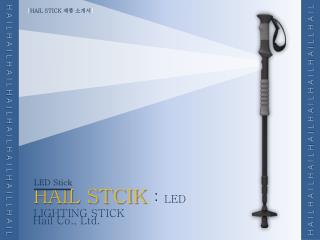

1. |HAIL STICK 제품 소개서| HAIL STCIK: LED LIGHTING STICK H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L Hail Co., Ltd. LED Stick

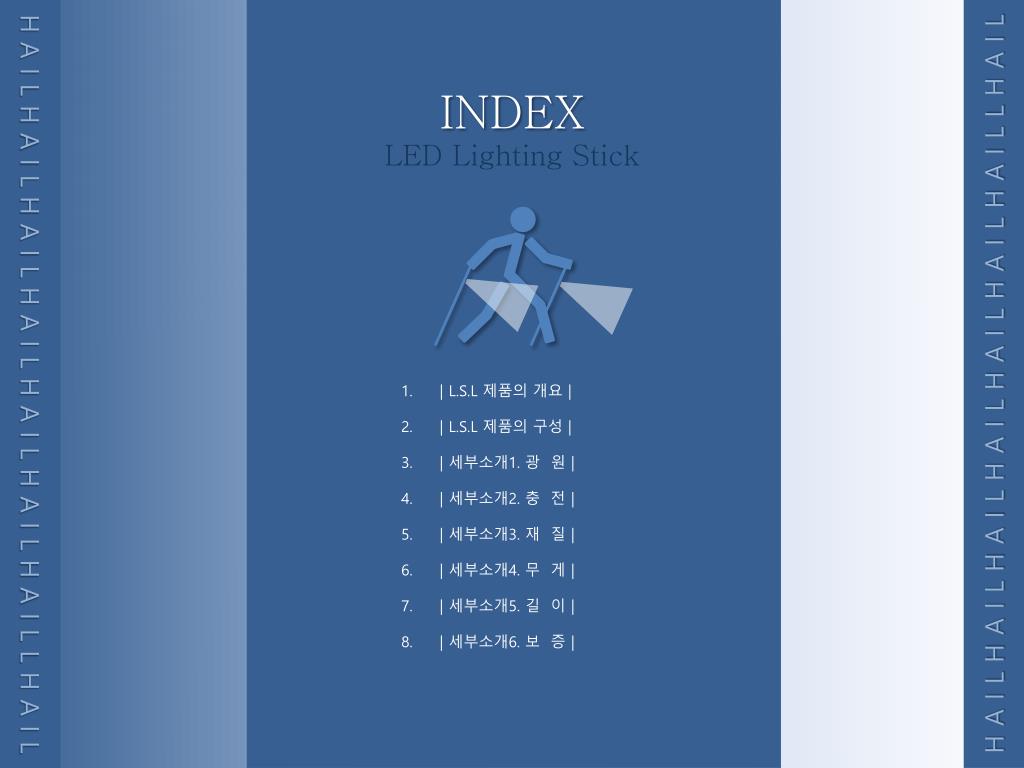

2. INDEXLED Lighting Stick H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L • | L.S.L 제품의 개요 | • | L.S.L 제품의 구성 | • | 세부소개1. 광 원 | • | 세부소개2. 충 전 | • | 세부소개3. 재 질 | • | 세부소개4. 무 게 | • | 세부소개5. 길 이 | • | 세부소개6. 보 증 |

3. |제품의 개요| 헤드랜턴과 휴대용랜턴의 단점을 보완하여 남녀노소 모두 안전한 레져(야간등산 및 워킹등)를 즐길 수 있도록 개발한 제품입니다. 등산용 스틱의 손잡이 부분에 일체형 LED 조명을 접목한 제품으로써 보행 방향의 전방 및 주변을 넓고 환하게 밝혀주는등 안전한 산행과 워킹에 도움이 되도록 고안된 제품입니다. 본 제품은 해뜨기 2~3시간 전 출발 할 때, 해지고 2~3시간 내에 목적지 도착 할 때, 야간 이동(워킹) 시 사용하는 것을 주된 목적으로 개발한 제품입니다. 2008년 부터 현재까지 여러가지 형태로 수정 및 보완한 제품으로써 여러분들의 안전한 야간 안내자가 되기를 기원합니다. - 실용신안 등록번호 : 1차 : 제 20-0455534호, 제 20-0455258호 2차 : 제 20-0467433호 - 디 자 인 등록번호 : 제 30-0614251호 - 국제 PTC 특허 협력조약 등록번호 : PTC/KR2011/006800 H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L “LED Lighting Stick” “HAIL”

4. |제품의 구성| ↙버튼 ①버튼(BUTTON) : 버튼을 눌러 전원을 작동시키는 부위. ② 손잡이(GRIP) : 등산이나, 워킹 시 손으로 잡는 부위. ③ 손목끈(STRAP) : 손잡이(GRIP)를파지함과 동시 손목을 고정해주는 길이 조정이 가능한 부위. ④ 라이트(LIGHT) : 전원 작동 시 LED 빛이 발광하는 부위로 직진형(먼거리)과 방사형(근접거리)으로 구성. ⑤ 스틱(STICK) : 휴대시에는 접히고, 등산이나, 워킹 시에는 펴지는 부위로 3단 및 4단으로 구성. ※ 바스켓 : 눈길, 진흙길 용도. ※ 보호캡: 촉(TIP:텅스텐) 보호 케이스 및 평지 워킹시 사용.(등산 시에는 미끄럼 방지를 위하여 해체하여 팁을 사용 함) ⑥ 번들(액세서리) 1) 건전지 : 18650 – 2200mAh 리튬이온 건전지. 2) 크래들: 18650 전용 충전크래들. (충전가능 어답터: IO24PIN, MICRO5PIN) 1 5 ←스틱 손잡이 ↙ 2 H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L 샤프트→ (Shaft) 3 ↑ 손목끈 라이트 ↙ 4 건전지 ↙ 3단→ Anti-shock SYSTEM 2단→ 크래들 ↙ 6 1단→ 바스켓 ↙ 5 ↗ 보호캡

5. |세부소개 1-6. 광원| PUSH 1. Straight PUSH 2. Off PUSH 3. Wide PUSH 4. Off ※ 광원(Light) 밝기에 사용되는 것은 LED(발광다이오드, Light-Emitting Diode)로써, 오스람LED를 채택 하였고, 밝기는 상/하단 110루멘입니다. 조사각은상측10도/25M 까지 발광, 하단은 25도/5M 까지 발광합니다. 렌즈는 재질을 상단과 하단 모두 PC(Poly-carbonate)로 채택하여 등산이나 워킹 시 발생되는 충격에 견디도록 설계 하였습니다. 원버튼 방식으로작동되며 순서는 “직진형(Straight)ON> OFF > 퍼짐형(Wide)ON > OFF”입니다. 이는 연속으로 버튼을 누를 시 순서입니다. H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L Straight Wide 25M 1 10° 5M 2 25°

6. |세부소개 2-6. 건전지와 크래들| “18650배터리는 완전 방전되면, 사용이 불가능합니다.” ※ 리튬이온 건전지(18650 – 2200mAh) “18650 모델명의 뜻?” 앞에 숫자 18은 지름 18mm를 말하며, 가운데 65는 길이 65mm를 말합니다. 통상적으로 많이 사용되는 알카라인AA건전지의 지름이 14mm, 길이가 51mm인 것에 비하면 18650배터리가 지름은 4mm, 길이는 14mm가 큽니다. “리튬이온건전지란?” (1) 에너지밀도가 높다. (2) 싸이클 특성은 하드카본을 부극으로 하는 전지는 흑연을 사용한 것에 비해 우수하고 수천싸이클 이상을 달성하고 있다.(3) 자기방전율이3-5%/월 이하로 작고 니켈 카드뮴이나 니켈 수소 전지의 1/2이하이다.(4) 사용온도범위가 넓고 방전에서는 -20도에서 +60도의 범위를 커버하고 있다.(5) 금속리튬을 사용하고 있지 않기 때문에 리튬계전지 중에서는 안전성이 높다.(6) 코크스나 하드카본을 사용한 전지는 방전의 진행과 함께 천천히 전압이 강하하기 때문에 전지의 단자전압을 읽는 것에 의해서 잔존용량을 용이하게 아는 것이 가능하다. 따라서, 간단한 회로로 잔존용량의 검출, 표시가 가능하다.(7) 니켈 카드뮴 전지나 니켈 수소 전지에서 볼 수 있는 메모리효과가 없다.(8) 충전방식은 정전압, 정전류 충전으로 행하고 충전회로가 간단하다.(9) 코크스계나 하드카본을 부극으로 하는 리튬이온전지는병열접속사용이 용이하다.(10) 동작전압이 평행3.6V에서 니켈 카드늄 전지나 니켈 수소 전지의 3배에 달하기 때문에 필요한 전압을 얻기 위해 이들 전지의 1/3만 있으면 된다. 동일체적, 무게일 때 용량은 3배이다. ※ 충전크래들(18650) 18650용충전 용품은 크래들만 포함되어 있으며, 가정에서 쉽게 볼수 있는 IO24PIN, MICRO5PIN등의 아답터로 충전이 가능합니다. H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L “IO24PIN” “MICRO5PIN”

7. |세부소개 3-6. 재질| ※ 재질(Material) - 버튼부: 버튼 : SR(Silicone-Rubber) 몸체 : ABS(Acrylonitrile-Butadiene-Styrene) - 그립부: EVA(Ethylene-Vinyl-Acetate) - 홀더부: 라인 : Nylon 고정 : PC(Poly-Carbonate) 마감 : TPU(Temperature-Poly-Urethane) - 광원부: 골조 : Aluminium 렌즈 : 상 - PC(Poly-Carbonate) 렌즈 : 하 - PC(Poly-Carbonate) - 스틱부: 커버 : 상단(연결부)- EVA(Ethylene-Vinyl-Acetate) 스틱: Carbon Or Dralumin 커버 : 하단(3단스틱 커버) – Nylon - 바스켓 : Elastomer - 보호캡: PE(Poly-Ethylene) H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L

8. |세부소개 4-6. 무게| ※ 무게(Weight) - 주간 산행 : 341g(건전지 미포함) - 야간 산행 : 387g(건전지 포함) - 무게 설명 : 등산용 스틱의 의 무게는 스틱에 따라 달라질 수 있습니다. 현 제품 기준은 카본(Carbon)+두랄루민(Dralumin:7075)의 재질을 사용한 경우 입니다. 두랄루민 특수 소재 중에서는 더 경량화 되어진 두랄루민(Dralumin:TH72M)도 있으며, All 카본(Carbon)을 채택할 경우 스틱에 무게는 추가로 경량화 될 수 있습니다. “46g” H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L “153g” “188g” “HAIL Stick은 야간 산행 시 [헤드렌턴]을 쓰지 않아도 되는 장점을 접목한 제품임으로 일반 스틱보다 다소 무거울 수 있습니다.” “387g”

9. |세부소개 5-6. 길이| ※ 길이(Length) - 이동 보관 : 72Cm - 펼침 사용 : 130Cm - 길이 설명 : 등산용 스틱의 길이는 스틱에 따라 달라질 수 있습니다. 현 제품은 4단 스틱을 채택한 경우 입니다. *3단과 4단의 차이에는 접힘 시의 길이가 3단보다 4단이 짧다는 장점, 3단은 관절이 2구간, 4단은 관절이 3구간이기에 사용 시 관절에 의한 떨림이 4단이 더 하다는 단점 등이 있습니다. 1 단 H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L 24Cm “72Cm” 2 단 “87Cm” 19Cm 3 단 “106Cm” 15Cm “HAIL Stick은 발광부 만큼의 길이를 보완하기 위하여 4단 스틱을 채택하였습니다. 4 단 “130Cm”

10. |세부소개 6-6. 보증| 인장 ※ 보증범위(Guarantee) - 버튼의 수명 : 50,000회 버튼 작동 보증 - LED의 수명 : 40,000~50,000시간 사용 가능 - 건전지의 수명 : 500회 재 충전 가능 - 건전지의 충전 소요 시간 : 4시간(2200mAh) - 건전지의 사용 가능 시간 : 4시간~5시간 - 스토퍼의 수명 :소모품 유상교체가능 - 스틱의 인장 강도 :50Kg - 스틱의하중 강도 :70Kg - 촉(TIP)의 수명 :소모품 유상교체가능 ※ 끌어 당기는 용도로 사용 시 스틱의 파손이나, 사고의 원인이 될 수 있습니다. H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L 하중 ※ 무리한 하중은 스틱의 파손이나, 사고의 원인이 될 수 있습니다. “HAIL Stick은 무상A/S기간이 1년입니다.” 보증범위에 속하거나 자체결함의 경우 무상A/S대상이며, 사용자 부주의에 의한 파손 및 수리는 별도 비용이 발생됩니다. ※과도한 힘을 가하여 고정할 경우 파손되거나, 풀리지 않을 수 있습니다.

11. ※ 스틱 사용의 장점 1. 4족보행으로인한 관절 고통 감소 2. 4족보행으로인한 허리 부상 방지 3. 4족보행으로인한 호흡 작용 향상 4. 4족보행으로 인한 이동 안정 향상 5. 4족보행으로인한 30%의 힘 절약 6. 4족보행으로인한 속도 15% 향상 ※ HAIL Stick 사용 시 추가 장점 1. 야간 산행 및 보행 시 헤드렌턴을 사용하지 않아도 된다. 2. 야외 야영 시 고정하여 렌턴 기능을 대신할 수 있다. 3. 산행 시 야생 동물의 위협에서 벗어날 수 있다. “LED Lighting Stick” H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L H A I L H A I L H A I L H A I L H A I L H A I L H A I L L H A I L THANK YOU. HAIL CO., LTD.
