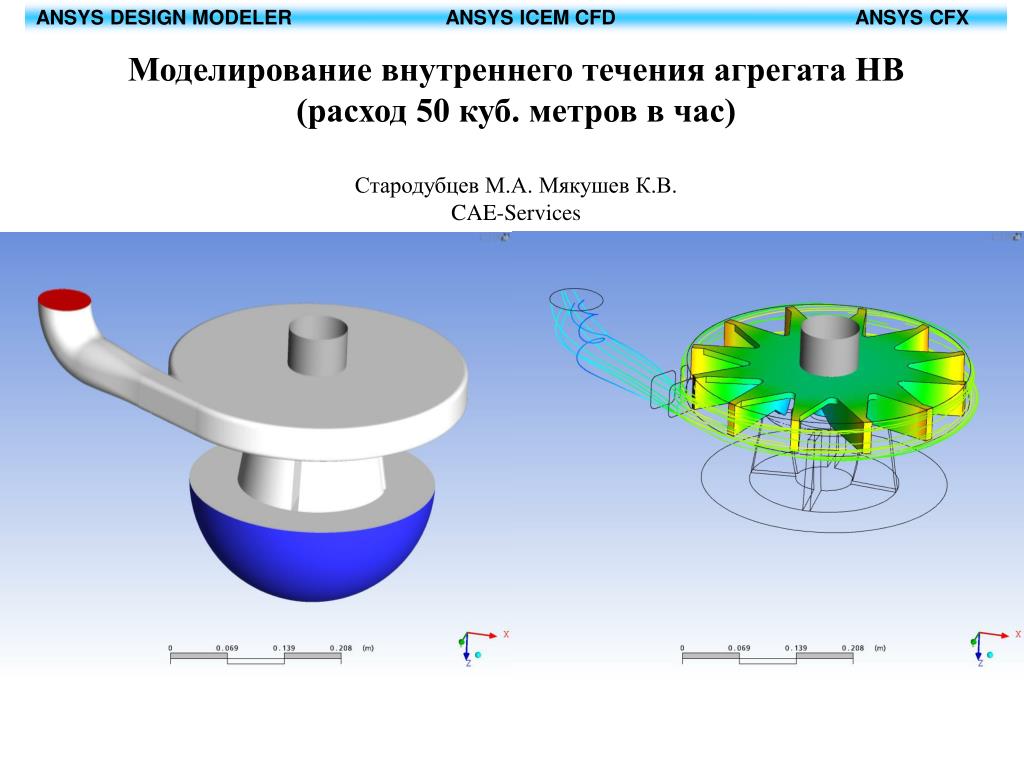

  1. ANSYS DESIGN MODELER ANSYS ICEM CFD ANSYS CFX Моделирование внутреннего течения агрегата НВ (расход 50 куб. метров в час) Стародубцев М.А. Мякушев К.В. CAE-Services

  2. Геометрия ANSYS DESIGN MODELER Рабочее колесо Всасывающий патрубок Проточная часть Агрегат в сборе

  3. Расчетная сетка ANSYS ICEM CFD Кол.-во узлов: 3169396 Кол.-во элементов: 7418305 Тетра: 4277866 Призмы: 1871880 Гекса: 1268559

  4. Физическая постановка задачи ANSYS CFX постоянное давление Вращение 25 об./сек. условия прилипания фиксированная нормальная скорость (расход 50 м3/час) Модель среды: вязкая несжимаемаяжидкость (вода).Модель турбулентности: Shear Stress Transport (SST)

  5. Результаты моделирования ANSYS CFX Сечение 1 Сечение 2

  6. Результаты моделирования ANSYS CFX Сечение 1 Сечение 2

  7. Результаты моделирования ANSYS CFX Момент на валу (Mz):98 N/m Перепад давления (dP): 520 kPa КПД агрегата: 47%

  8. ANSYS DESIGN MODELER ANSYS ICEM CFD ANSYS CFX 8-миузловой кластер 1 2 3 4 5 6 7 8 Процессор Intel Pentium 640 (3.2GGz EM64T) Память 4x1GB DDR2 667 Операционная система Linux SuSE10.0 x86_64 i Время расчета - 1час 77, Щелковское шоссе, Москва, 107497, Россия Тел./факс: (495) 913-23-00, 468-8175, 460-4722 E-mail: reqest@CAE-Services.ru www.CAE-Services.ru
