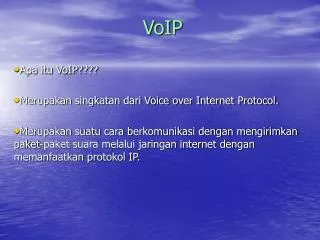

  1. VoIP Apa itu VoIP???? Merupakan singkatan dari Voice over Internet Protocol. Merupakan suatu cara berkomunikasi dengan mengirimkan paket-paket suara melalui jaringan internet dengan memanfaatkan protokol IP.

  2. Gambaran Umum

  3. Latar Belakang Latar Belakang Teknologi - Teknologi komunikasi data yang semakin berkembang - Kualitas media transmisi semakin baik (kabel UTP, coaxial, Fiber Optic, Gelombang Mikro) - Teknologi kompresi makin berkembang (transmisi voice dengan kecepatan 5,3 kbps, jika dg PCM >> 64 kbps) - Perkembangan teknologi pemrosesan data (lebih cepat)

  4. Latar Belakang Perkembangan bisnis - adanya persaingan di dalam bisnis telekomunikasi - tuntutan konsumen akan biaya komunikasi yang murah

  5. Protokol Standar yang digunakan untuk VoIP adalah H.323 H.323 adalah suatu standar yang menentukan suatu protokol dalam penyediaan layanan komunikasi multimedia, yaitu komunikasi video,audio, dan data real time melalui jaringan berbasis paket. Komponen-komponen H.323 terdiri dari: • Terminal • Gateway • Gatekeeper • Multipoint Control Unit (MCU)

  6. Terminal Digunakan untuk komunikasi multimedia yang realtime bidirectional. Terminal H.323 dapat berupa sebuah personal computer. Tujuan utama terminal H.323 adalah agar dapat berinteroperasi dengan terminal-terminal multimedia lainnya. Terminal H.323 kompatibel dengan terminal H.324 pada Switch Circuit Network (SCN) Elemen-elemen terminal dalam lingkup H.323: - video codec (H.261, H.263) - audio codec (G.711, G722, G.728, G.729) - receiver path delay (mengatur sinkronisasi pengiriman pesan) - fungsi kendali H.245 (mengatur pesan kendali untu H.323) - layer H.255.0 (mengatur saluran logika audio, video, atau informasi kendali.)

  7. Perbandingan Codec Audio

  8. Diagram blok Terminal H.323

  9. Gateway Menghubungkan dua jaringan yang berbeda. Gateway H.323 menghubungkan jaringan H.323 dengan jaringan non-H.323. Contoh, gateway dapat menghubungkan komunikasi terminal H.323 dengan Switch Circuit Network(misalnya PSTN). Gateway tidak diperlukan untuk komunikasi antara dua terminal yang berada pada jaringan H.323

  10. Penggunaan gateway dalam hubungan PSTN dengan jaringan IP

  11. Gatekeeper Merupakan pusat dari semua panggilan yang terjadi pada network H.323. Menyediakan layanan-layanan seperti pengalamatan, otorisasi, manajemen bandwith, dan call-routing. Memetakan no IP ke no Analog (sehingga kita tidak perlu tau alamat IP tujuan, kita hanya perlu men-dial no tujuan saja).

  12. Multipoint Control Unit Memberikan dukungan untuk konferensi tiga atau lebih terminal H.323 Semua terminal yang akan berpartisipasi dalam melakukan konferensi terlebih dahulu melakukan koneksi dengan multipoint control unit Bertugas mengatur resource, negosiasi antar terminal, penentuan audio atau video decoder (codec). Gatekeeper, gateway, dan Multipoint Control Unit secara logika memang terpisah tetapi dapat diimplementasikan sebagai single physical device.

  13. Jenis-jenis Konfigurasi jaringan VoIP • Telepon melalui Internet - dikedua sisi terdapat fasilits PSTN atau PABX - membutuhkan gateway - membutuhkan call manager untuk memetakan pemanggilan nomor telepon • Gabungan perangkat telepon dan perangkat berbasis IP - menggunakan sistem hybrid - kelemahannya pemanggilan hanya dapat dilakukan satu arah (dr komputer ke telepon, sebaliknya tidak bisa) • Komunikasi perangkat berbasis IP - membutuhkan sebuah gatekeeper - pensinyalan lebih sederhana

  14. Telepon melalui internet

  15. Gabungan perangkat IP dengan PSTN

  16. Antar Perangkat berbasis IP

  17. Kebijakan Pemerintah Indonesia • VoIP bisa digunakan di Indonesia • Ada 2 jenis VoIP yang perlu diperhatikan: - VoIP yg bisa digunakan tanpa perlu ijin dari pemerintah - Jasa VoIP yg membutuhkan ijin dari pemerintah • Diatur di Keputusan Menteri Perhubungan Tentang Penyelenggaraan Jasa Telekomunikasi • Jasa VoIP yang membutuhkan ijin hanya jika di jual secara komersial ke masyarakat banyak untuk di akses menggunakan handset telepon biasa melalui jalur Telkom.

  18. VoIP yang Legal???? • Menggunakan PC yang tersambung ke Internet melalui ISP • Dengan menyambungkan semua PC di Local Area Network (LAN) dan menyambungkannya ke Internet

  19. menyambungkan jaringan telepon seperti PABX (Private Automated Branch Exchange) ke Gateway VoIP yang kita pasang di salah-satu PC di LAN (hal ini tidak ilegal krn yang kita sambungkan adalah PABX bukan PSTN milik telkom).
