Presentation Transcript


5292143

放射線と現代物理学の最先端

広島大学大学院理学研究科

志垣賢太


5292143

今日の話のながれ

  • 放射線とは何だろうか?

    • 放射線の正体

    • 自然界に存在する放射線

    • 人工の放射線とその応用利用

    • 人体への影響

  • 放射線が拓いた現代物理学

    • 物質の究極の構成要素と宇宙誕生のシナリオ

      • 宇宙誕生 (ビッグ・バン) を実験室で再現する

  • まとめ

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

放射線の正体

  • (高速の) 粒子や電磁波 (電波)

    • α線 (ヘリウムの原子核)

    • β線 (電子)

    • γ線 (エネルギーの高い電磁波; 原子核から)

    • X 線 (エネルギーの高い電磁波; 原子から)

    • 中性子線 (中性子)

    • 宇宙線 (主としてμ粒子)

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

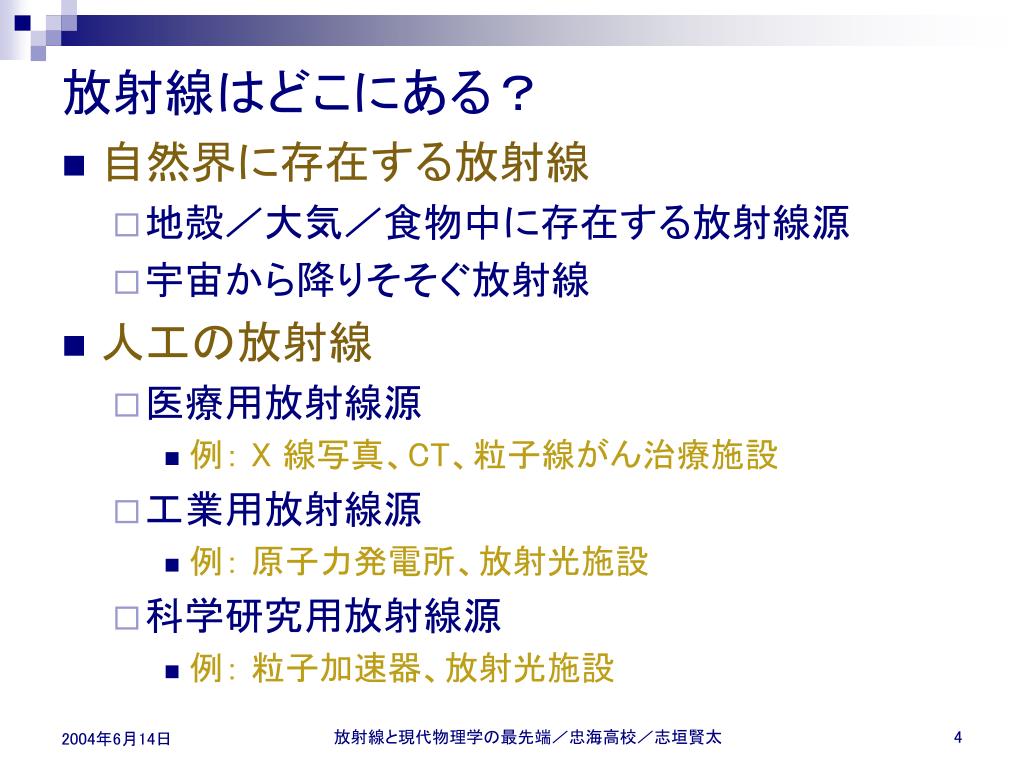

放射線はどこにある?

  • 自然界に存在する放射線

    • 地殻/大気/食物中に存在する放射線源

    • 宇宙から降りそそぐ放射線

  • 人工の放射線

    • 医療用放射線源

      • 例: X 線写真、CT、粒子線がん治療施設

    • 工業用放射線源

      • 例: 原子力発電所、放射光施設

    • 科学研究用放射線源

      • 例: 粒子加速器、放射光施設

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

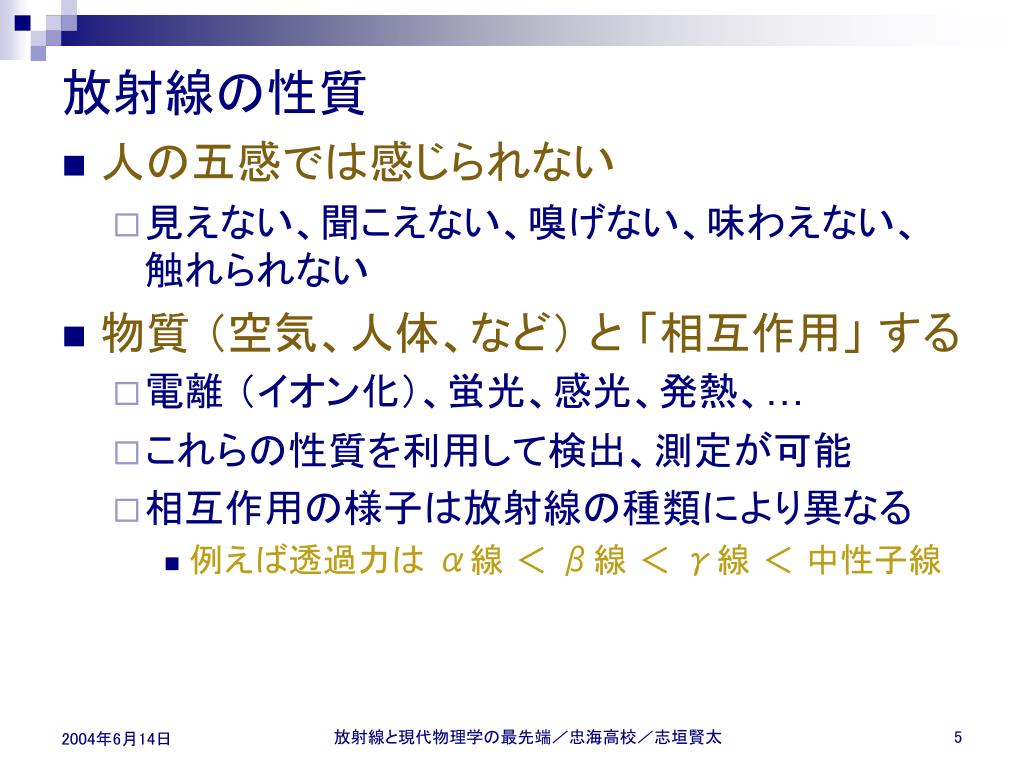

放射線の性質

  • 人の五感では感じられない

    • 見えない、聞こえない、嗅げない、味わえない、触れられない

  • 物質 (空気、人体、など) と 「相互作用」 する

    • 電離 (イオン化)、蛍光、感光、発熱、…

    • これらの性質を利用して検出、測定が可能

    • 相互作用の様子は放射線の種類により異なる

      • 例えば透過力は α線 < β線 < γ線 < 中性子線

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

放射線の発見 (19 世紀末 ~)

  • X 線の発見

    • 1895年 レントゲン (1901年 ノーベル賞)

  • ウランの放射性 (α線、γ線) の発見

    • 1896年 ベクレル (1903年 ノーベル賞)

  • ラジウム (α線、γ線) の発見

    • 1898年 キュリー夫妻 (1903年 ノーベル賞)

  • 陰極線(電子線) を構成する電子の発見

    • 1899年 トムソン (1906年 ノーベル賞)

レントゲン夫人の手

W.C. レントゲン

M. キュリー と P. キュリー

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

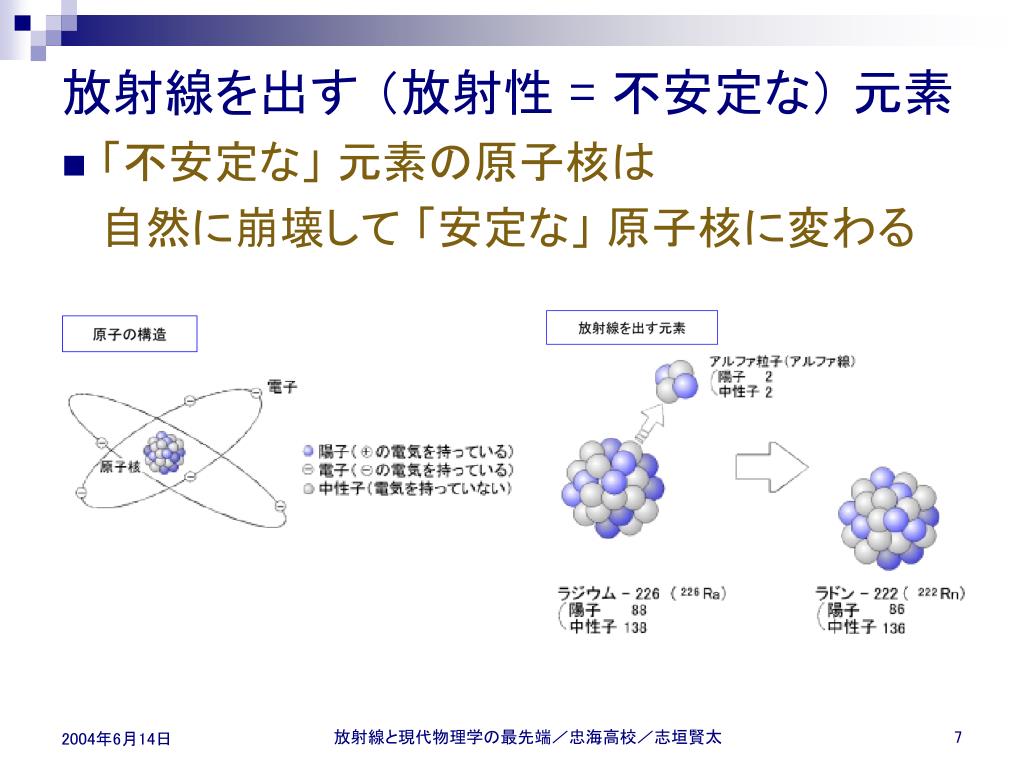

放射線を出す (放射性 = 不安定な) 元素

  • 「不安定な」 元素の原子核は

    自然に崩壊して 「安定な」 原子核に変わる

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

地殻中に存在する放射線源

  • 地殻中の元素の存在比 (クラーク数)

    • 1 位酸素49.5 %

    • 2 位珪素25.8 %

      ::::

    • 38 位トリウム1.2 10-3 %不安定元素

    • 53 位ウラニウム4 10-4 %不安定元素

    • 73 位ヘリウム8 10-7 %

    • 79 位金5 10-7 %

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

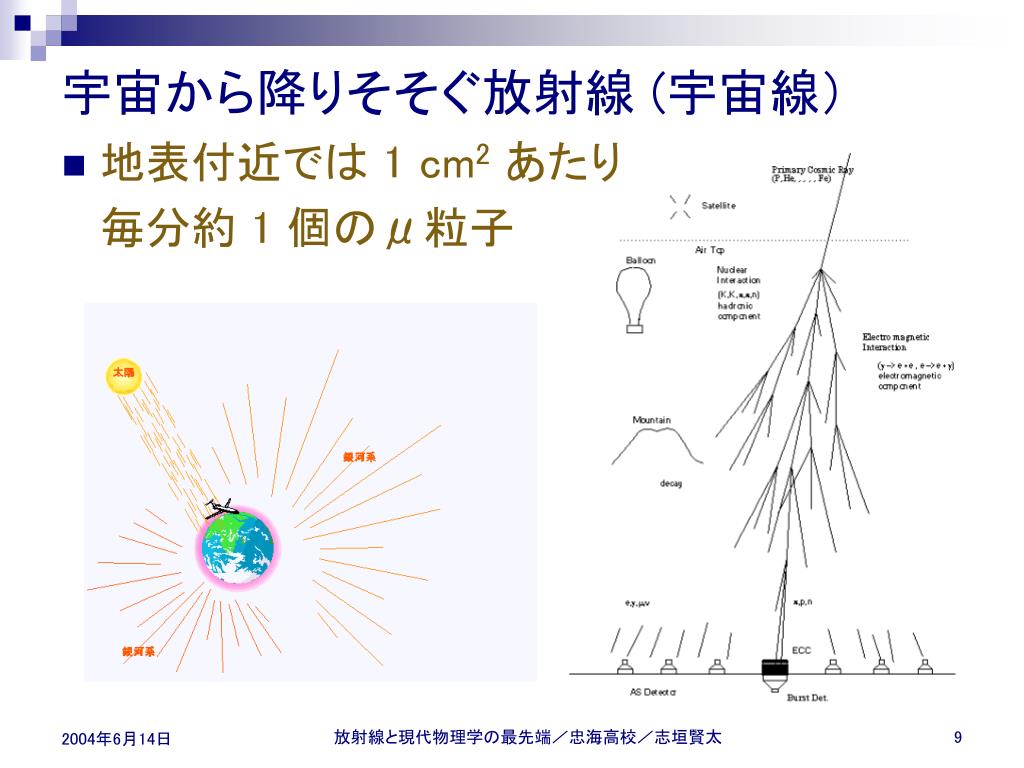

宇宙から降りそそぐ放射線 (宇宙線)

  • 地表付近では 1 cm2あたり

    毎分約 1 個のμ粒子

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

大気中に存在する放射線源

  • 地中 (コンクリートなども含む) からの放出

    • ラドン (222Rn)、 トロン (220Rn)

      • 重い気体なので地下室などで高濃度の傾向

      • 地下水に溶け込んだものが 「ラドン温泉」

        • 山梨県増富温泉は世界最高レベルの放射能泉

  • 宇宙線により作られる

    • 炭素 14 (14C)

      • 木材などの年代測定に利用

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

食物中に存在する放射線源

  • カリウム 40(40K、カリウム中の 0.017 %)

    • 体重 60 kg の男性からは毎秒約 4500 個のγ線

男性

女性

人体中のカリウム量

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

いろいろな場所で放射線を測定してみると

  • 例えば新幹線で移動しながら測定

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

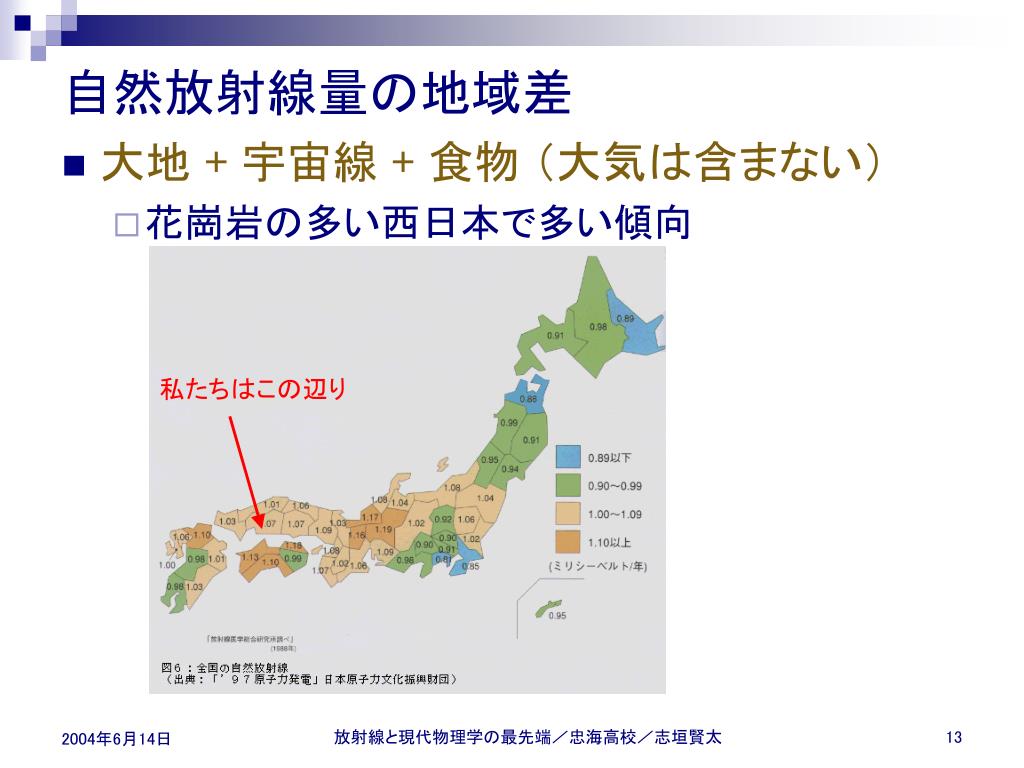

自然放射線量の地域差

  • 大地 + 宇宙線 + 食物 (大気は含まない)

    • 花崗岩の多い西日本で多い傾向

私たちはこの辺り

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

自然界に存在する放射線のまとめ

  • 日本では年間 2.4 mSv 程度

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

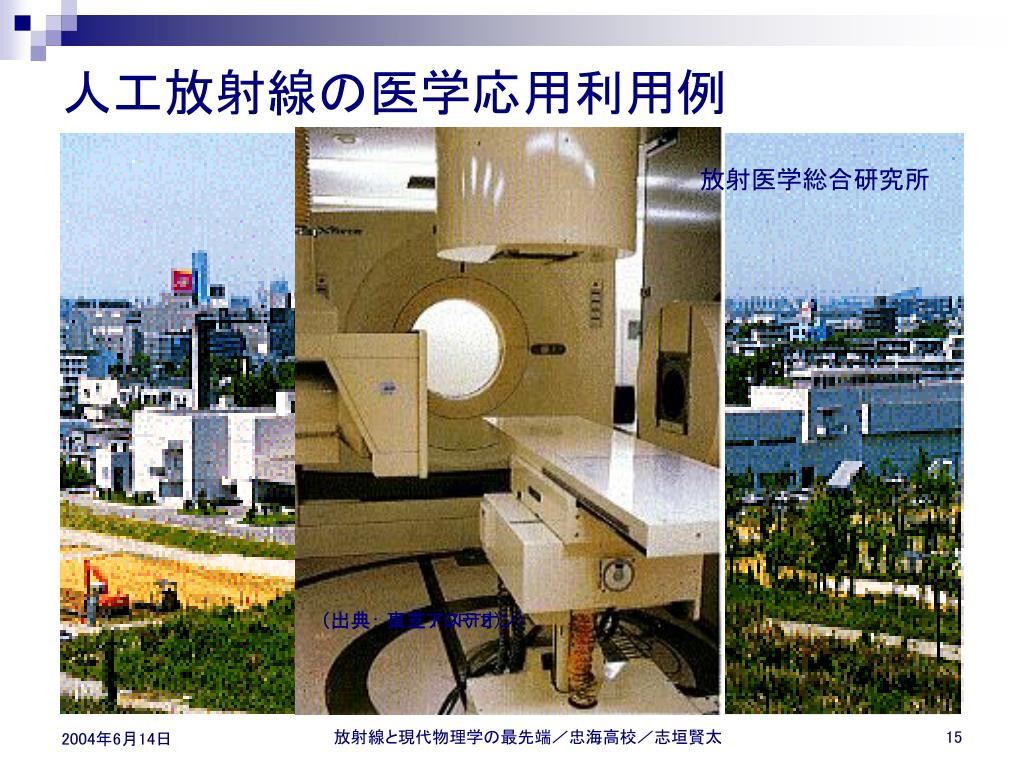

人工放射線の医学応用利用例

  • X 線写真

  • X 線 CT

  • シンチレーション写真

  • 重イオンがん治療

放射医学総合研究所

(出典: 東芝アステオン)

(出典: 日立 FORTE)

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

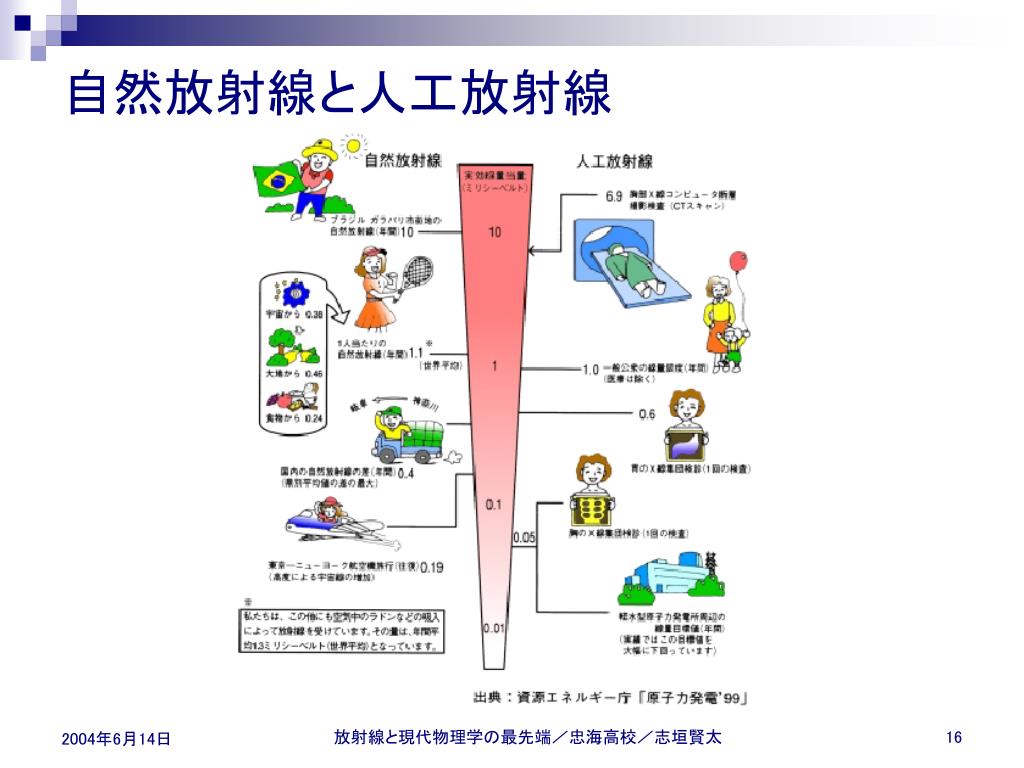

自然放射線と人工放射線

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

人体への影響

  • 急性効果と晩発効果

  • 本人への影響と遺伝的影響

  • 定量的な理解と適切な防護対策がほぼ確立

    • 7 シーベルト以上の全身被爆でほぼ 100 % 死亡

    • 妊娠初期は胎児の放射線感受性が高く要注意

      • ただし 50 ミリシーベルト以下では影響は出ない

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

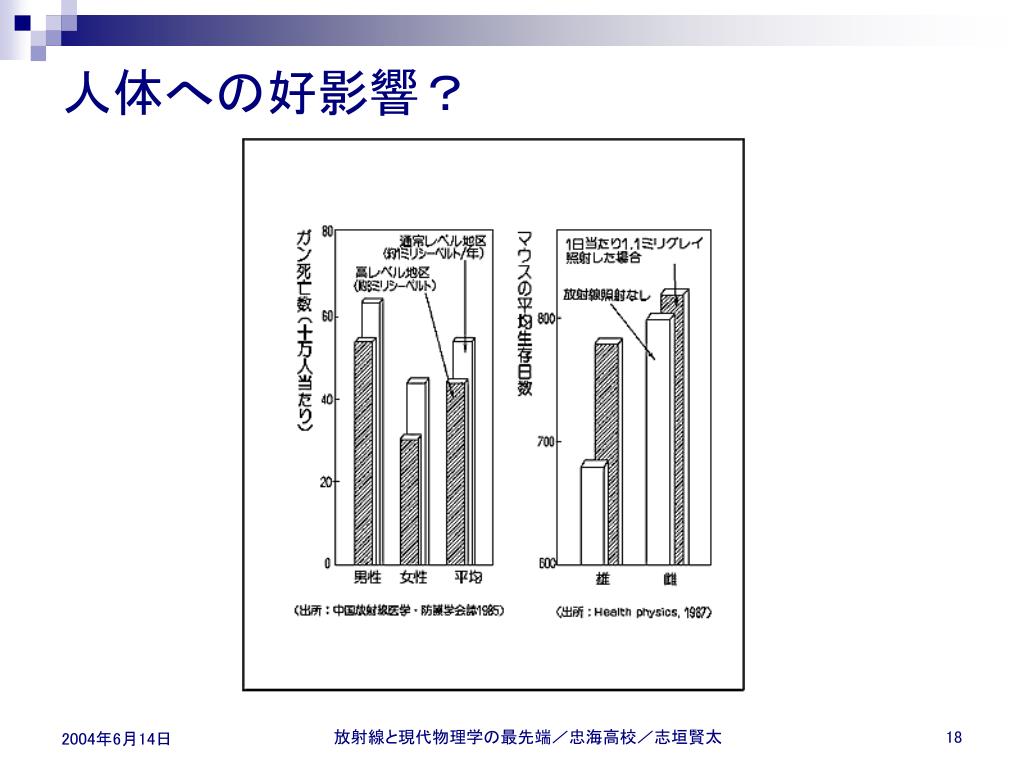

人体への好影響?

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

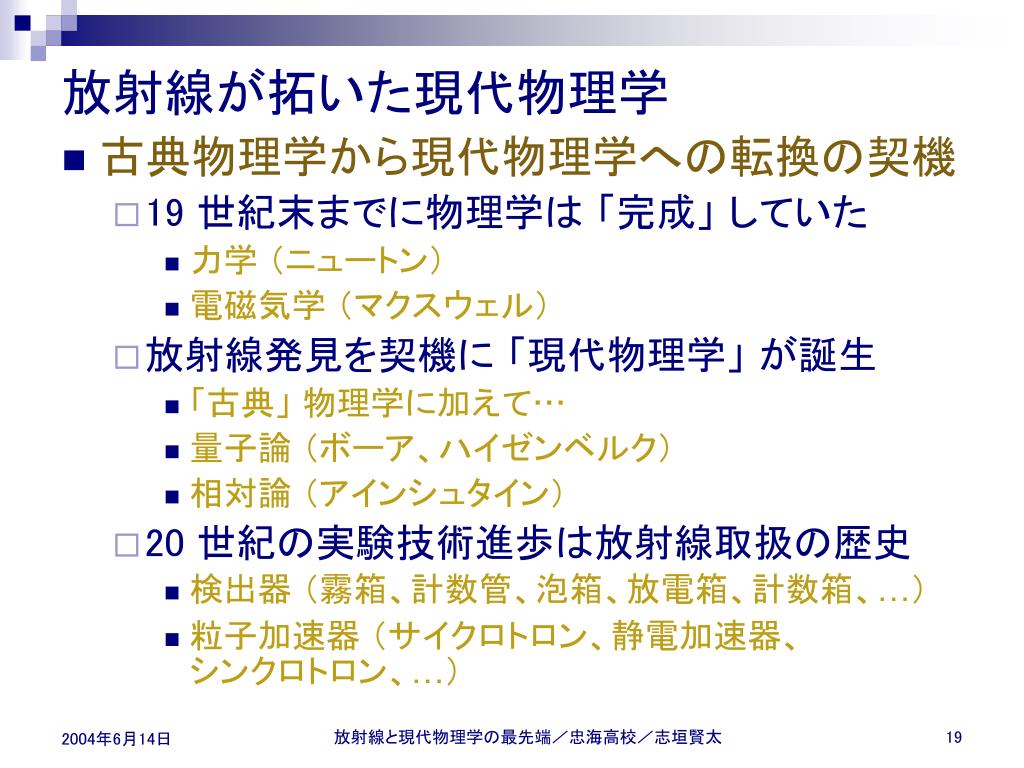

放射線が拓いた現代物理学

  • 古典物理学から現代物理学への転換の契機

    • 19 世紀末までに物理学は 「完成」 していた

      • 力学 (ニュートン)

      • 電磁気学 (マクスウェル)

    • 放射線発見を契機に 「現代物理学」 が誕生

      • 「古典」 物理学に加えて…

      • 量子論 (ボーア、ハイゼンベルク)

      • 相対論 (アインシュタイン)

    • 20 世紀の実験技術進歩は放射線取扱の歴史

      • 検出器 (霧箱、計数管、泡箱、放電箱、計数箱、…)

      • 粒子加速器 (サイクロトロン、静電加速器、 シンクロトロン、…)

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

19 世紀の物理学で扱えないものとは?

  • 現代物理学はどこで必要か?

    • 微小なものを扱うには量子論が必要

      • 物質の究極の構成要素

        • 原子 → 原子核 → 陽子・中性子 → 「クォーク」

    • (質量に比較して) エネルギーの高いものを

      扱うには相対論が必要

      • 微小なもの (量子論の対象)

      • 宇宙 (とその構成要素)

    • 宇宙・原子核・素粒子 = 現代物理学の賜物

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

宇宙・原子核・素粒子の物理学

  • 現代物理学の最先端

  • 極小世界 (クォーク) と極大世界 (宇宙)

    • クォークの性質を調べるのと宇宙誕生の様子を調べるのは実は同じこと!

    • ビッグ・バンを (小規模に) 再現したい!

      • 高エネルギー原子核衝突による 「リトル・バン」 実験

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

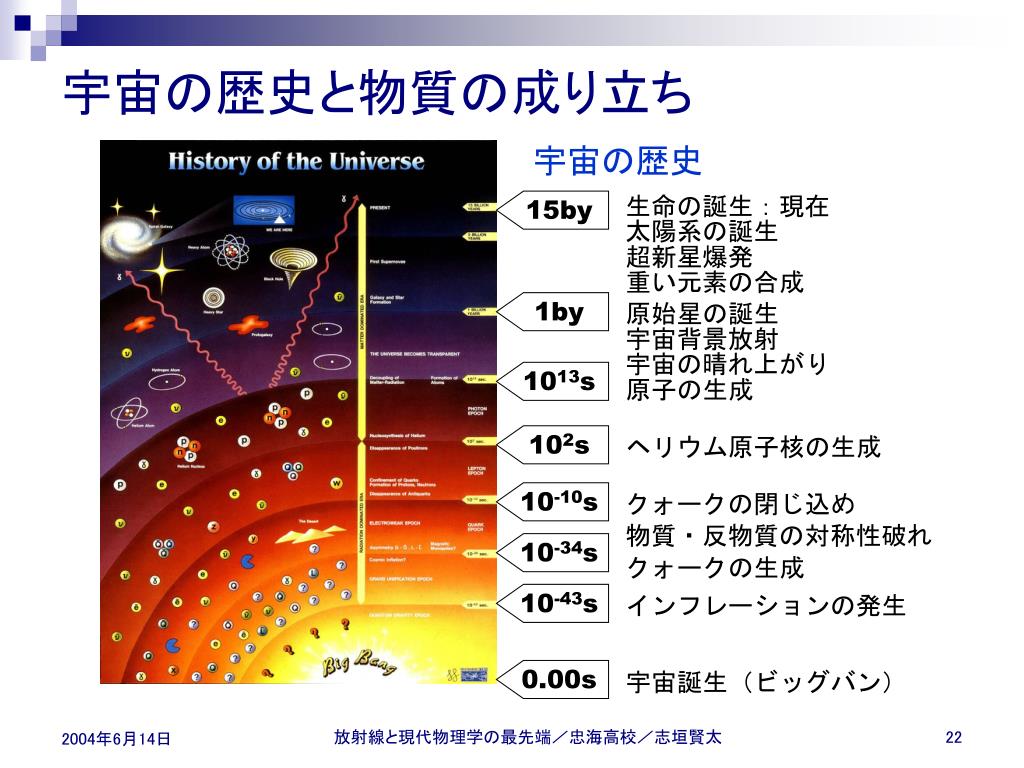

宇宙の歴史

生命の誕生:現在

15by

太陽系の誕生

超新星爆発

重い元素の合成

原始星の誕生

1by

宇宙背景放射

宇宙の晴れ上がり

1013s

原子の生成

102s

ヘリウム原子核の生成

10-10s

クォークの閉じ込め

物質・反物質の対称性破れ

10-34s

クォークの生成

10-43s

インフレーションの発生

0.00s

宇宙誕生(ビッグバン)

宇宙の歴史と物質の成り立ち

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

宇宙誕生の瞬間を実験室で再現する

  • 高エネルギー原子核衝突実験

    • 通常は取り出せないクォークが飛び交う状態

      • 宇宙誕生 10 万分の 1 秒後以来の再現!

    • 巨大な 「粒子 (原子核) 加速器」 が必要

      • アメリカではニューヨーク郊外で稼動中

        • 核子あたり 100 GeV の衝突型

      • ヨーロッパではスイス・ジュネーブに次世代器を建設中

        • 核子あたり 2800 GeV の衝突型

        • 2007 年完成予定

      • 日本では茨城県東海村に建設中

        • 2007 年完成予定

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

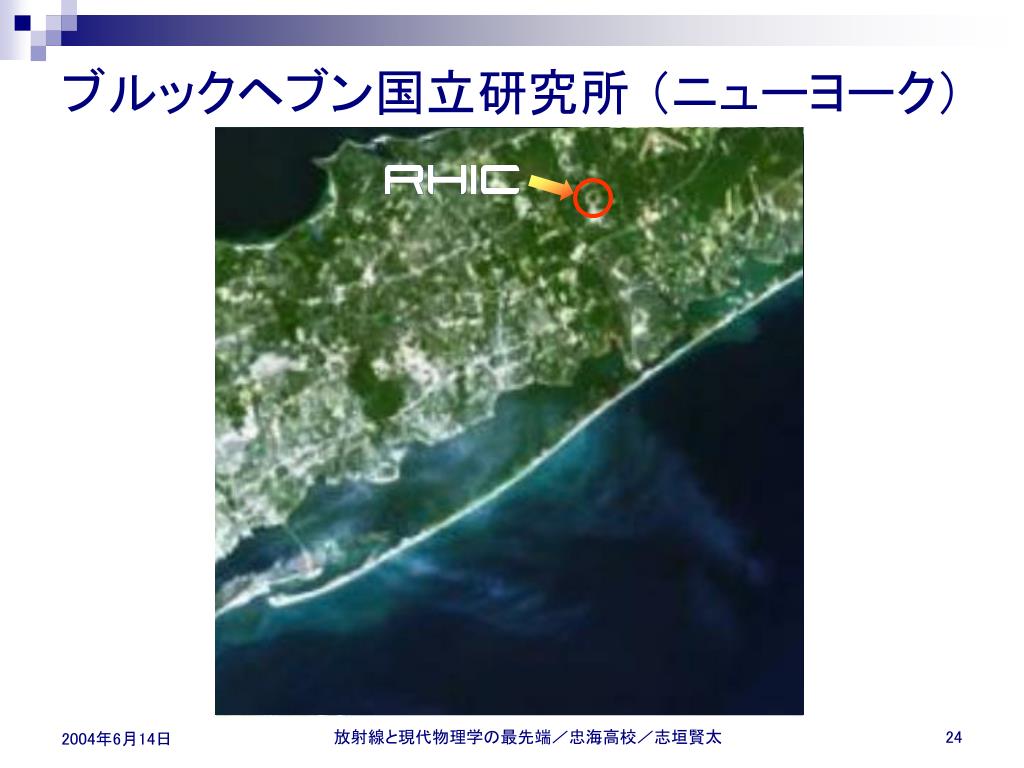

ブルックヘブン国立研究所 (ニューヨーク)

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

「相対論的重イオン衝突型加速器」

  • 右回りと左回りの 2 つの超伝導粒子加速器

    • 周長 3.8 km の半地下トンネル内

    • 金原子核を光の速度の 99.95 % まで加速

    • 6 か所ある実験室で正面衝突させる

放射線と現代物理学の最先端/忠海高校/志垣賢太


Phenix

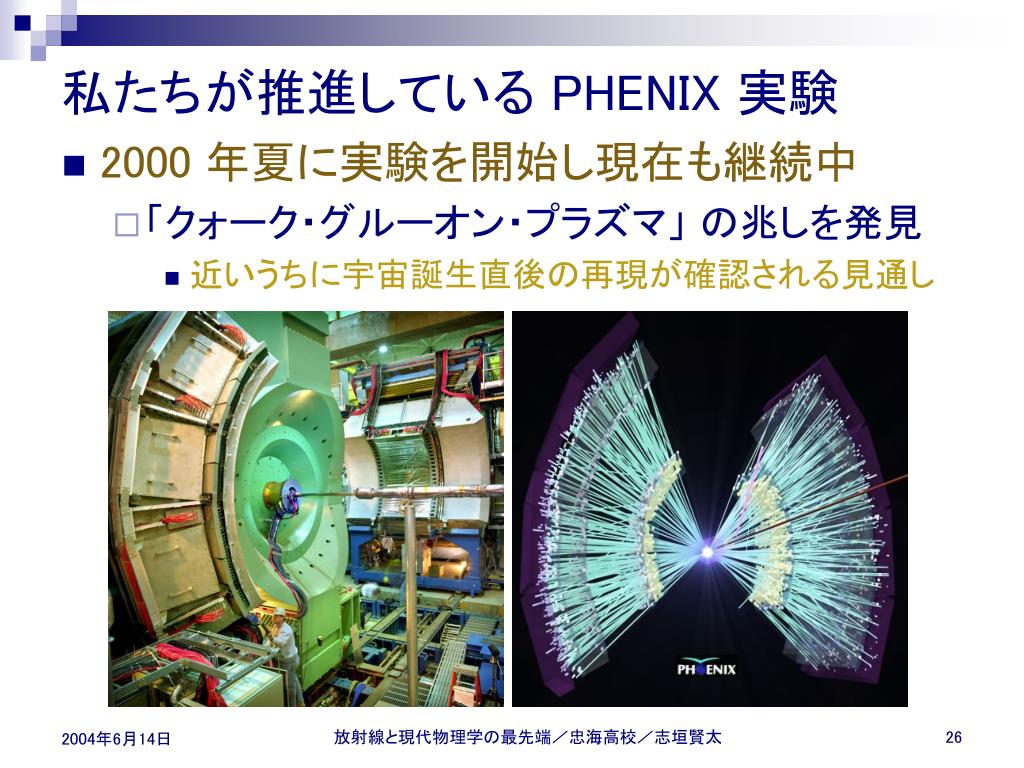

私たちが推進している PHENIX 実験

  • 2000 年夏に実験を開始し現在も継続中

    • 「クォーク・グルーオン・プラズマ」 の兆しを発見

      • 近いうちに宇宙誕生直後の再現が確認される見通し

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

BrazilUniversity of São Paulo, São Paulo

ChinaAcademia Sinica, Taipei, Taiwan

China Institute of Atomic Energy, Beijing

Peking University, Beijing

FranceLPC, University de Clermont-Ferrand, Clermont-Ferrand

Dapnia, CEA Saclay, Gif-sur-Yvette

IPN-Orsay, Universite Paris Sud, CNRS-IN2P3, Orsay

LLR, Ecòle Polytechnique, CNRS-IN2P3, Palaiseau

SUBATECH, Ecòle des Mines at Nantes, Nantes

GermanyUniversity of Münster, Münster

HungaryCentral Research Institute for Physics (KFKI), Budapest

Debrecen University, Debrecen

Eötvös Loránd University (ELTE), Budapest

IndiaBanaras Hindu University, Banaras

Bhabha Atomic Research Centre, Bombay

IsraelWeizmann Institute, Rehovot

JapanCenter for Nuclear Study, University of Tokyo, Tokyo

Hiroshima University, Higashi-Hiroshima

KEK, Institute for High Energy Physics, Tsukuba

Kyoto University, Kyoto

Nagasaki Institute of Applied Science, Nagasaki

RIKEN, Institute for Physical and Chemical Research, Wako

RIKEN-BNL Research Center, Upton, NY

Rikkyo University, Tokyo

Tokyo Institute of Technology, Tokyo

University of Tsukuba, Tsukuba

Waseda University, Tokyo

S. KoreaCyclotron Application Laboratory, KAERI, Seoul

Kangnung National University, Kangnung

Korea University, Seoul

Myong Ji University, Yongin City

System Electronics Laboratory, Seoul Nat. University, Seoul

Yonsei University, Seoul

RussiaInstitute of High Energy Physics, Protovino

Joint Institute for Nuclear Research, Dubna

Kurchatov Institute, Moscow

PNPI, St. Petersburg Nuclear Physics Institute, St. Petersburg

St. Petersburg State Technical University, St. Petersburg

SwedenLund University, Lund

12 か国、 58 研究機関、共同研究者 480 人

(2004 年 1 月現在)

USAAbilene Christian University, Abilene, TX

Brookhaven National Laboratory, Upton, NY

University of California - Riverside, Riverside, CA

University of Colorado, Boulder, CO

Columbia University, Nevis Laboratories, Irvington, NY

Florida State University, Tallahassee, FL

Florida Technical University, Melbourne, FL

Georgia State University, Atlanta, GA

University of Illinois Urbana Champaign, Urbana-Champaign, IL

Iowa State University and Ames Laboratory, Ames, IA

Los Alamos National Laboratory, Los Alamos, NM

Lawrence Livermore National Laboratory, Livermore, Ca

University of New Mexico, Albuquerque, NM

New Mexico State University, Las Cruces, NM

Dept. of Chemistry, Stony Brook Univ., Stony Brook, NY

Dept. Phys. and Astronomy, Stony Brook Univ., Stony Brook, NY

Oak Ridge National Laboratory, Oak Ridge, TN

University of Tennessee, Knoxville, TN

Vanderbilt University, Nashville, TN

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

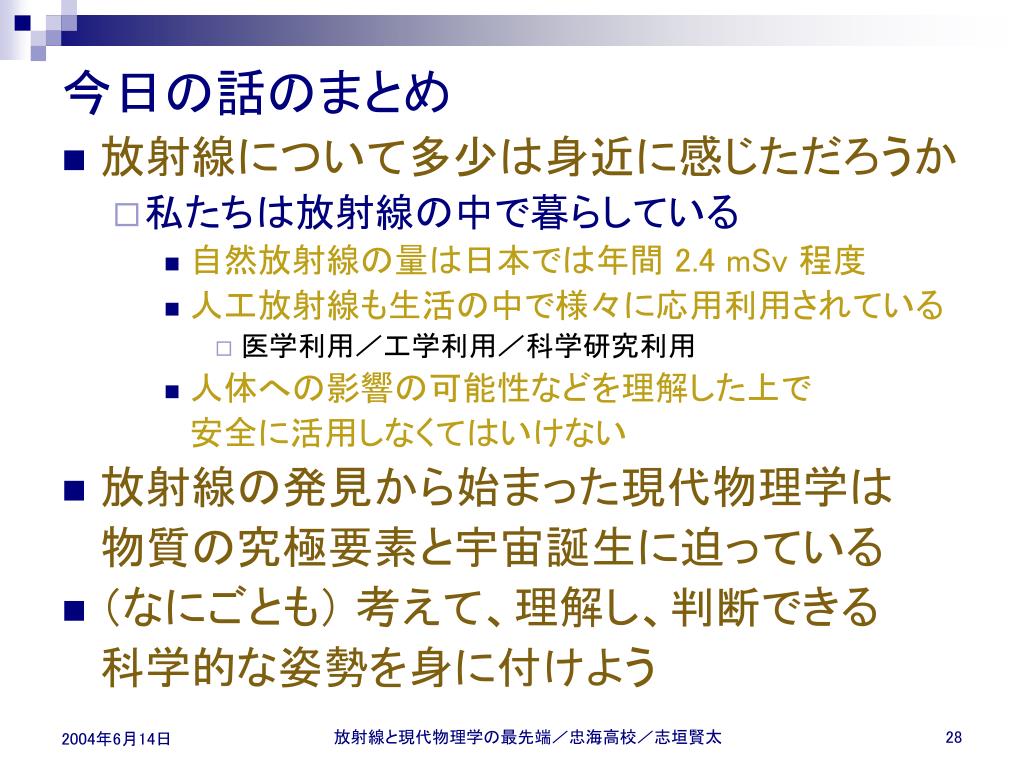

今日の話のまとめ

  • 放射線について多少は身近に感じただろうか

    • 私たちは放射線の中で暮らしている

      • 自然放射線の量は日本では年間 2.4 mSv 程度

      • 人工放射線も生活の中で様々に応用利用されている

        • 医学利用/工学利用/科学研究利用

      • 人体への影響の可能性などを理解した上で

        安全に活用しなくてはいけない

  • 放射線の発見から始まった現代物理学は

    物質の究極要素と宇宙誕生に迫っている

  • (なにごとも) 考えて、理解し、判断できる

    科学的な姿勢を身に付けよう

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

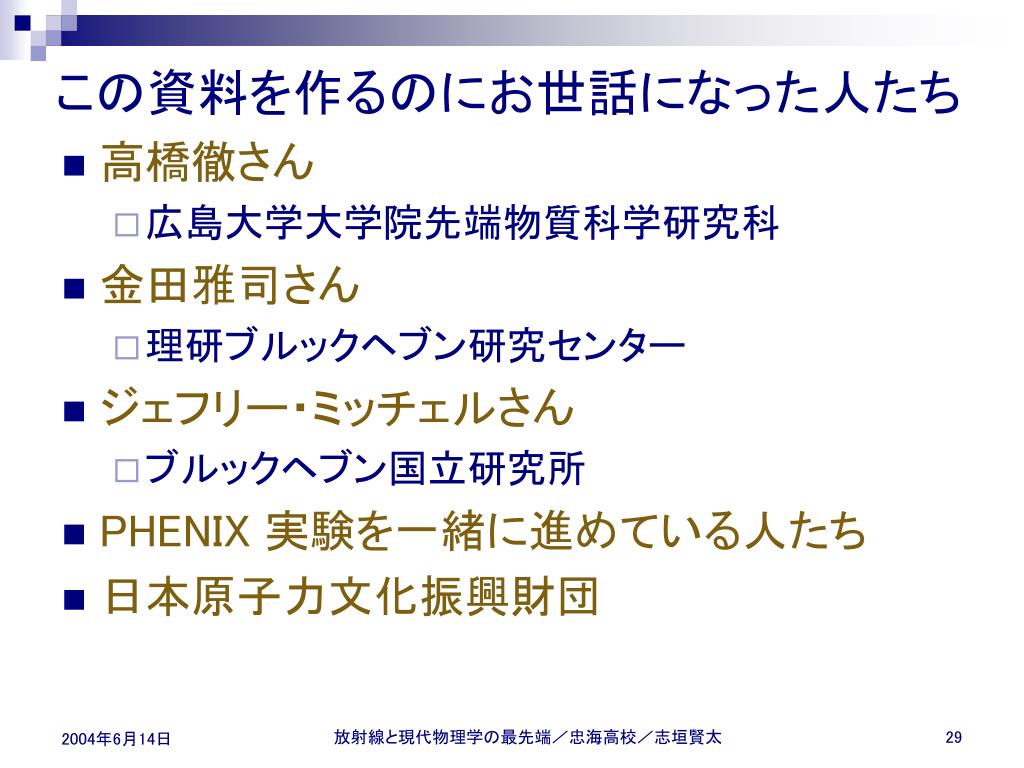

この資料を作るのにお世話になった人たち

  • 高橋徹さん

    • 広島大学大学院先端物質科学研究科

  • 金田雅司さん

    • 理研ブルックヘブン研究センター

  • ジェフリー・ミッチェルさん

    • ブルックヘブン国立研究所

  • PHENIX 実験を一緒に進めている人たち

  • 日本原子力文化振興財団

放射線と現代物理学の最先端/忠海高校/志垣賢太


5292143

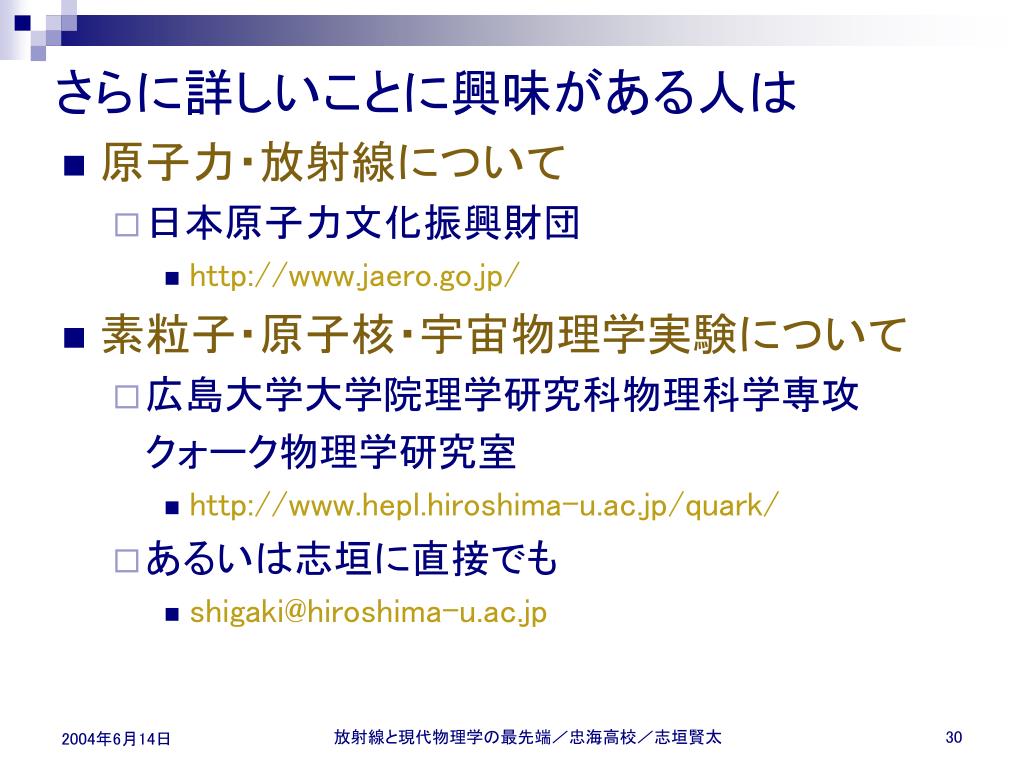

さらに詳しいことに興味がある人は

  • 原子力・放射線について

    • 日本原子力文化振興財団

      • http://www.jaero.go.jp/

  • 素粒子・原子核・宇宙物理学実験について

    • 広島大学大学院理学研究科物理科学専攻

      クォーク物理学研究室

      • http://www.hepl.hiroshima-u.ac.jp/quark/

    • あるいは志垣に直接でも

      • [email protected]

放射線と現代物理学の最先端/忠海高校/志垣賢太
