  1. TEORIJA REPOVA “If the facts don’t fit the theory, change the facts.” Albert Einstein “If you want to model networks Or a complex data flow A queue´s the key to help you see All the things you need to know.” Leonard Kleinrock SINKOVIĆ: INFORMACIJSKE MREŽE

  2. teorija repova i telekomunikacijski promet • teorija repova, queueing theory • matematičko modeliranje sustava s podjelom resursa • telekomunikacijski promet, teletraffic • telefonski promet, podatkovni promet, Internet, višemedijski,.... • sustavi telekomunikacijskog prometa sadrže • dimenzioniranje • komunikaciju podacima, VoIP • poslužitelja za mrežne usluge • mreža za fiksnu i mobilnu telefoniju • upravljanje prometom: zagušenja, kvaliteta usluge • proračun prometa: usmjeravanje, virtualne mreže • osnove teorije repova za mrežne inženjere • performasa ovisi o zahtjevu za uslugom i kapacitetu u nelinearnoj funkciji SINKOVIĆ: INFORMACIJSKE MREŽE

  3. primjer (1) • prijenos paketa na izlaznom linku velikog IP rutera tehnički model model posluživanja • opis procesa • ulazni proces: IP paketi se multipleksiraju na izlaznom spremniku • proces posluživanja: prijenos paketa (vrijeme posluživanja=duljina paketa/brzina prijenosa linka) • broj poslužitelja: 1 • broj stupnjeva posluživanja: 1 • kapacitet spremnika: max broj paketa u IP poruci • redoslijed posluživanja: prvi dolazi – prvi poslužen (FIFO) SINKOVIĆ: INFORMACIJSKE MREŽE

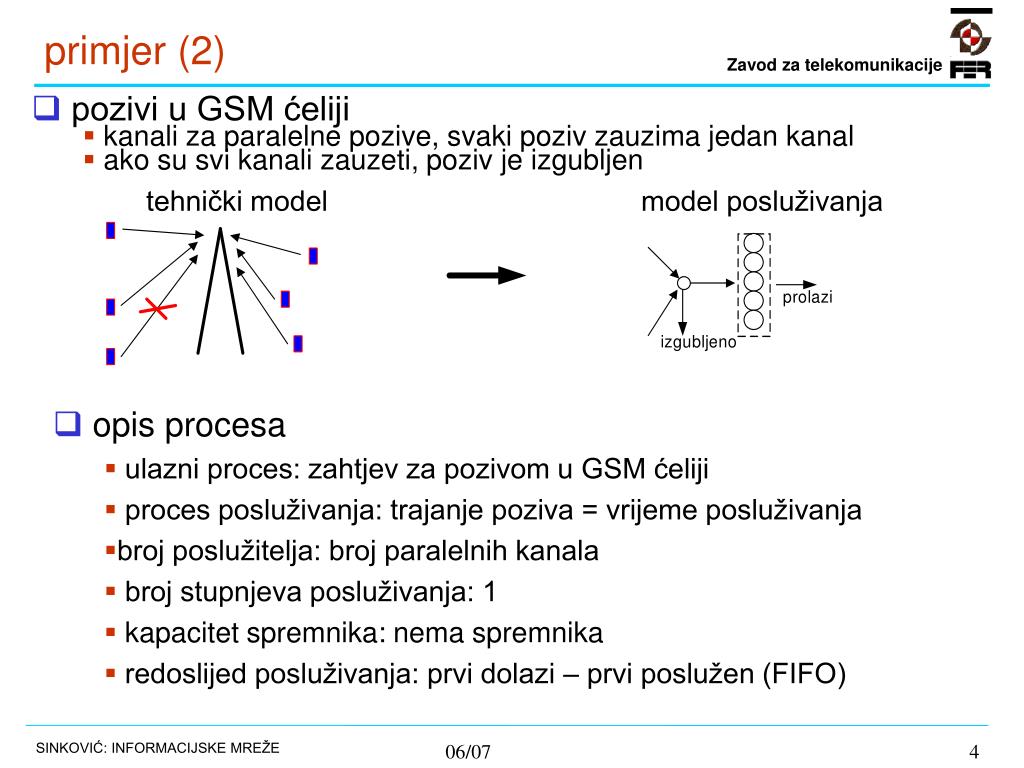

  4. primjer (2) • pozivi u GSM ćeliji • kanali za paralelne pozive, svaki poziv zauzima jedan kanal • ako su svi kanali zauzeti, poziv je izgubljen tehnički model model posluživanja • opis procesa • ulazni proces: zahtjev za pozivom u GSM ćeliji • proces posluživanja: trajanje poziva = vrijeme posluživanja • broj poslužitelja: broj paralelnih kanala • broj stupnjeva posluživanja: 1 • kapacitet spremnika: nema spremnika • redoslijed posluživanja: prvi dolazi – prvi poslužen (FIFO) SINKOVIĆ: INFORMACIJSKE MREŽE

  5. teorija repova i informacijske mreže • sustav posluživanja • ulaz • raspodjela međudolaznih vremenanezavisna, stacionarna • dolasci mogu biti usnopljeni • korisnici mogu biti nestrpljivi • posluživanje • raspodjela vremena posluživanja nezavisna od korisnika i ulaza, stacionarna • opterećenje posluživanja: srednje vrijeme posluživanja/srednje međudolazno vrijeme • čekanje • srednje vrijeme čekanja  interakcija procesa ulaza i posluživanja SINKOVIĆ: INFORMACIJSKE MREŽE

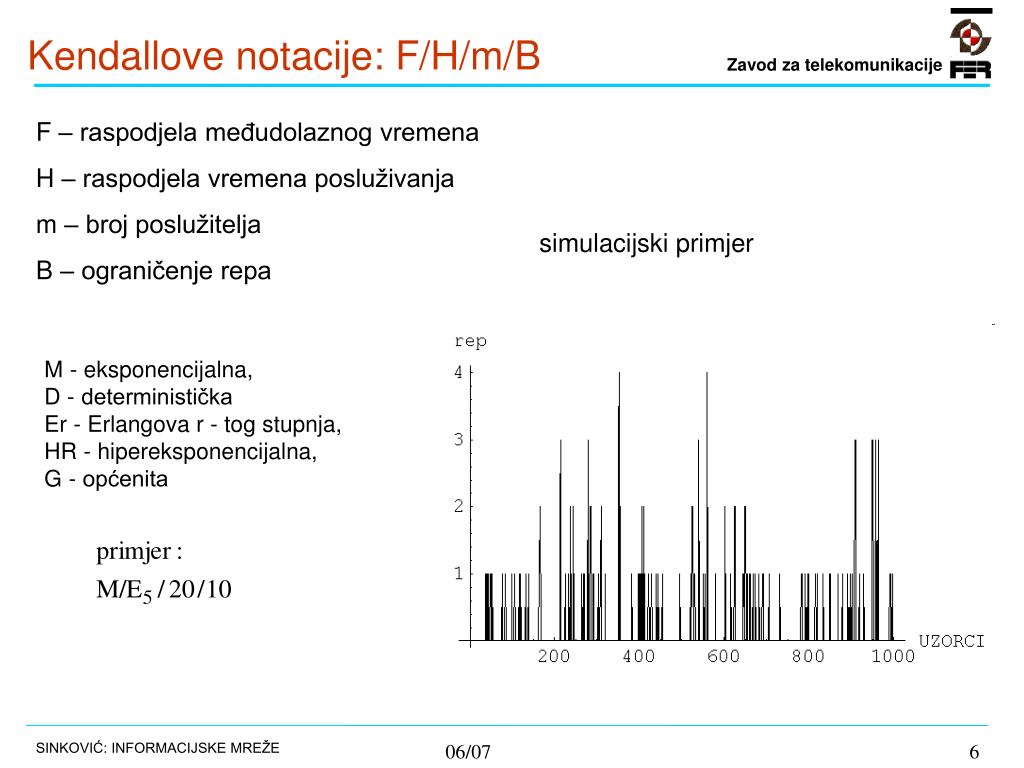

  6. Kendallove notacije: F/H/m/B F – raspodjela međudolaznog vremena H – raspodjela vremena posluživanja m – broj poslužitelja B – ograničenje repa simulacijski primjer M - eksponencijalna, D - deterministička Er - Erlangova r - tog stupnja, HR - hipereksponencijalna, G - općenita SINKOVIĆ: INFORMACIJSKE MREŽE

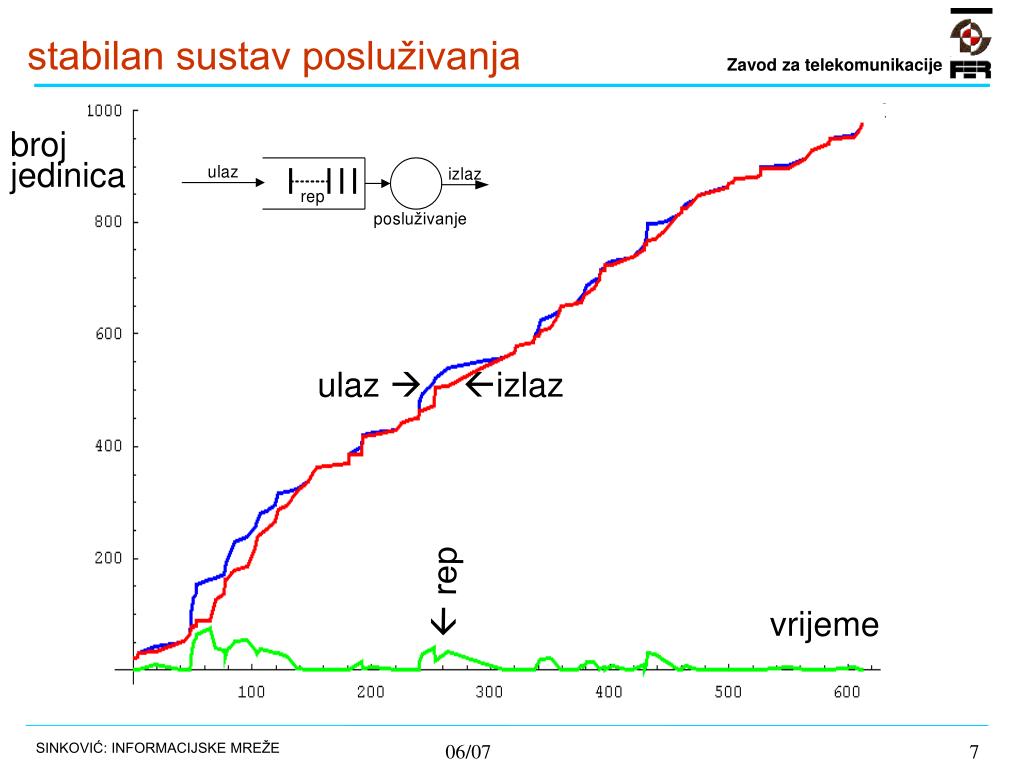

  7. stabilan sustav posluživanja broj jedinica ulaz  izlaz  rep vrijeme SINKOVIĆ: INFORMACIJSKE MREŽE

  8. stabilan sustav posluživanja broj jedinica ulaz  izlaz  rep vrijeme SINKOVIĆ: INFORMACIJSKE MREŽE

  9. nestabilan sustav posluživanja broj jedinica ulaz  izlaz  rep vrijeme SINKOVIĆ: INFORMACIJSKE MREŽE

  10. nestabilan sustav posluživanja broj jedinica ulaz  izlaz  rep vrijeme SINKOVIĆ: INFORMACIJSKE MREŽE

  11. analitički opisi procesa u sustavu posluživanja (1) ulazak u sustav lh + o(h) vjerojatnost pojave jednog korisnika o(h) vjerojatnost pojave dva ili više korisnika 1 - lh + o(h) vjerojatnost pojave niti jednog korisnika o(h)+o(h)=o(h), o(h)- o(h)= o(h). Vjerojatnost pojave n korisnika u x podintervala: Vjerojatnost pojave n korisnika u vremenu t: SINKOVIĆ: INFORMACIJSKE MREŽE

  12. analitički opisi procesa u sustavu posluživanja (2) funkcije vjerojatnosti međudolaznoga vremena: grafički prikaz funkcija SINKOVIĆ: INFORMACIJSKE MREŽE

  13. analitički opisi procesa u sustavu posluživanja (3) posluživanje zauzimanje kapaciteta SINKOVIĆ: INFORMACIJSKE MREŽE

  14. analitički opisi procesa u sustavu posluživanja (4) eksponencijalna deterministička grafički prikaz SINKOVIĆ: INFORMACIJSKE MREŽE

  15. analitički opisi procesa u sustavu posluživanja (5) čekanje funkcije vjerojatnosti: srednja vrijednost i varijanca: SINKOVIĆ: INFORMACIJSKE MREŽE

  16. analitički opisi procesa u sustavu posluživanja (6) • prometni intenzitet, opterećenje, propusnost prometni intenzitet: opterećenje i propusnost: SINKOVIĆ: INFORMACIJSKE MREŽE

  17. svojstva sustava posluživanja i difuzijska aproksimacija parametri i svojstva sustav s čekanjem Littleove formule: sustav s gubicima vjerojatnoat gubitaka: SINKOVIĆ: INFORMACIJSKE MREŽE

  18. difuzijska aproksimacija (1) u(t) - količina nezavršena posla Funkcija čekanja W(t,t)=P{u(t) < t} SINKOVIĆ: INFORMACIJSKE MREŽE

  19. difuzijska aproksimacija (2) granični uvjeti: opće rješenje: stacionarni slučaj: SINKOVIĆ: INFORMACIJSKE MREŽE

  20. difuzijska aproksimacija (3) SINKOVIĆ: INFORMACIJSKE MREŽE

  21. model rađanja i umiranja stanja i prijelazi vjerojatnosne jednadžbe SINKOVIĆ: INFORMACIJSKE MREŽE

  22. rješenje ravnotežne jednadžbe diferencijalne jednadžbe dijagram stanja SINKOVIĆ: INFORMACIJSKE MREŽE

  23. rješenje za stacionarno stanje: M/M/1 SINKOVIĆ: INFORMACIJSKE MREŽE

  24. karakteristične veličine za M/M/1 SINKOVIĆ: INFORMACIJSKE MREŽE

  25. karakteristike M/G/1 sustava (1) SINKOVIĆ: INFORMACIJSKE MREŽE

  26. karakteristike M/G/1 sustava (2) SINKOVIĆ: INFORMACIJSKE MREŽE

  27. karakteristike M/G/1 sustava (3) SINKOVIĆ: INFORMACIJSKE MREŽE

  28. karakteristike M/G/1 sustava (4) SINKOVIĆ: INFORMACIJSKE MREŽE

  29. osnovni modeli sustava posluživanja (1) • model M/M/1 varijance: srednje vrijeme čekanja srednji broj jedinica u repu srednje vrijeme zadržavanja srednji broj jedinica u sustavu SINKOVIĆ: INFORMACIJSKE MREŽE

  30. osnovni modeli sustava posluživanja (2) grafički prikaz srednje vrijeme čekanja i zadržavanja srednji broj jedinica u repu i u sustavu SINKOVIĆ: INFORMACIJSKE MREŽE

  31. osnovni modeli sustava posluživanja (3) PrimjerMjerenjem je ustanovljeno da na komutaciju paketa dolaze paketi s intenzitetom 125 paketa/sek i da komutacija treba u prosjeku 2 ms za usmjeravanje. Koristeći se M/M/1 modelom analizirajte svojstva komutacije. tehnički model model posluživanja SINKOVIĆ: INFORMACIJSKE MREŽE

  32. osnovni modeli sustava posluživanja (4) rješenje: SINKOVIĆ: INFORMACIJSKE MREŽE

  33. osnovni modeli sustava posluživanja (5) model M/Er/1 srednje vrijeme čekanja srednji broj jedinica u repu srednje vrijeme zadržavanja srednji broj jedinica u sustavu SINKOVIĆ: INFORMACIJSKE MREŽE

  34. osnovni modeli sustava posluživanja (6) grafički prikaz SINKOVIĆ: INFORMACIJSKE MREŽE

  35. osnovni modeli sustava posluživanja (7) model M/D/1 srednje vrijeme čekanja srednji broj jedinica u repu srednje vrijeme zadržavanja srednji broj jedinica u sustavu SINKOVIĆ: INFORMACIJSKE MREŽE

  36. osnovni modeli sustava posluživanja (8) grafički prikaz SINKOVIĆ: INFORMACIJSKE MREŽE

  37. osnovni modeli sustava posluživanja (9) model M/M/m s čekanjem Vjerojatnost čekanja (Erlang-C formula): SINKOVIĆ: INFORMACIJSKE MREŽE

  38. osnovni modeli sustava posluživanja (10) srednje vrijeme čekanja srednje vrijeme zadržavanja srednji broj jedinica u repu srednji broj jedinica u sustavu SINKOVIĆ: INFORMACIJSKE MREŽE

  39. osnovni modeli sustava posluživanja (11) ovisnost relativnog srednjeg vremenazadržavanja o opterećenju (1) SINKOVIĆ: INFORMACIJSKE MREŽE

  40. osnovni modeli sustava posluživanja (12) ovisnost relativnog srednjeg vremenazadržavanja o opterećenju (2) SINKOVIĆ: INFORMACIJSKE MREŽE

  41. osnovni modeli sustava posluživanja (13) PrimjerStudenti na FER-u imaju pristup na mrežu preko 5 radnih stanica. Dolazak studenata u prosjeku 10 na sat s eksponencijalnim karakteristikama. Prosječno korištenje radne stanice je 20 minuta s eksponencijalnim karakteristikama. Mogu li studenti biti zadovoljni s takvim pristupom mreži? SINKOVIĆ: INFORMACIJSKE MREŽE

  42. osnovni modeli sustava posluživanja (14) rješenje L = 1/6, B = 1/20, m = 5; RO=N[L/(mB)] = 0.666 erl P0=1/((Sum[((mRO)^i)/i!, {i, 0, m-1}])+((mRO)^m)/(m!(1-RO))) = 0.0317 P=(((mRO)^m/(m!(1-RO)))/P0 = 0.326 Lw=(RO P)/(1-RO) = 0.653 Lq=mRO + (RO P)/(1-RO) = 3.986 Tq=(1/B) (1+(P/(m(1-RO)))) = 23.92 SINKOVIĆ: INFORMACIJSKE MREŽE

  43. osnovni modeli sustava posluživanja (15) model M/M/m s gubicima Vjerojatnost gubitaka (Erlang-B formula): SINKOVIĆ: INFORMACIJSKE MREŽE

  44. osnovni modeli sustava posluživanja (16) grafički prikazi vjerojatnosti gubitaka (Erlang-B formula): SINKOVIĆ: INFORMACIJSKE MREŽE

  45. osnovni modeli sustava posluživanja (17) PrimjerNa koncentratoru se integriraju tri vrste informacijskih tokova: govor, podaci i telefaks. Intenziteti su nailazaka pojedinih informacijski jedinica: govor, 0.003, podaci, 0.001 i telefaks 0.0001 erl/s, svi s Poissonovim karakteristikama .Broj priključaka za govornu komunikaciju je 700, za podatke 200 i telefaks 100.Prosječna duljina pojedinih vrsta komunikacije iznosi: govor 1 Mb, podaci 10 kb i telefaks 200 kb, sve s eksponencijalnim karakteristikama. Koliki je potreban broj kanala brzine 64 kb/s za prijenos ukupnog prometa, da gubici u koncentratoru ne prijeđu 1%. tehnički model model posluživanja SINKOVIĆ: INFORMACIJSKE MREŽE

  46. osnovni modeli sustava posluživanja (18) rješenje prosječno vrijeme zauzimanja: SINKOVIĆ: INFORMACIJSKE MREŽE

  47. osnovni modeli sustava posluživanja (19) konačno rješenje: SINKOVIĆ: INFORMACIJSKE MREŽE

  48. osnovni modeli sustava posluživanja (20) Markovljeve mreže repova (1) SINKOVIĆ: INFORMACIJSKE MREŽE

  49. osnovni modeli sustava posluživanja (21) • Markovljeve mreže repova (2) SINKOVIĆ: INFORMACIJSKE MREŽE

  50. osnovni modeli sustava posluživanja (22) sustavi posluživanja s prioritetima, statički prioritet REDOSLIJED PRIORITETA: {1,2,3,4} UNUTAR PRIORITETA: prvi došao - prvi poslužen SINKOVIĆ: INFORMACIJSKE MREŽE
