Presentation Transcript

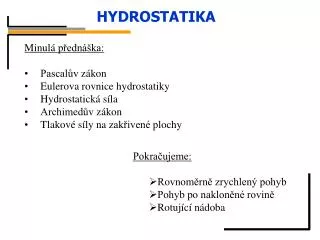

  1. HYDROSTATIKA • Minulá přednáška: • Pascalův zákon • Eulerova rovnice hydrostatiky • Hydrostatická síla • Archimedův zákon • Tlakové síly na zakřivené plochy • Pokračujeme: • Rovnoměrně zrychlený pohyb • Pohyb po nakloněné rovině • Rotující nádoba

  2. Přímočarý, rovnoměrně zrychlený pohyb ERHS: Změna tlaku: Rovnice hladinové plochy:

  3. Přímočarý, rovnoměrně zrychlený pohyb Z rovnice přímky: Rovnice hladiny: OP: Tlak v místě A: Ze znalosti hydrostatického tlaku:

  4. Rovnoměrně zrychlený pohyb – rotující nádoba ERHS: Změna tlaku: Rovnice hladinové plochy:

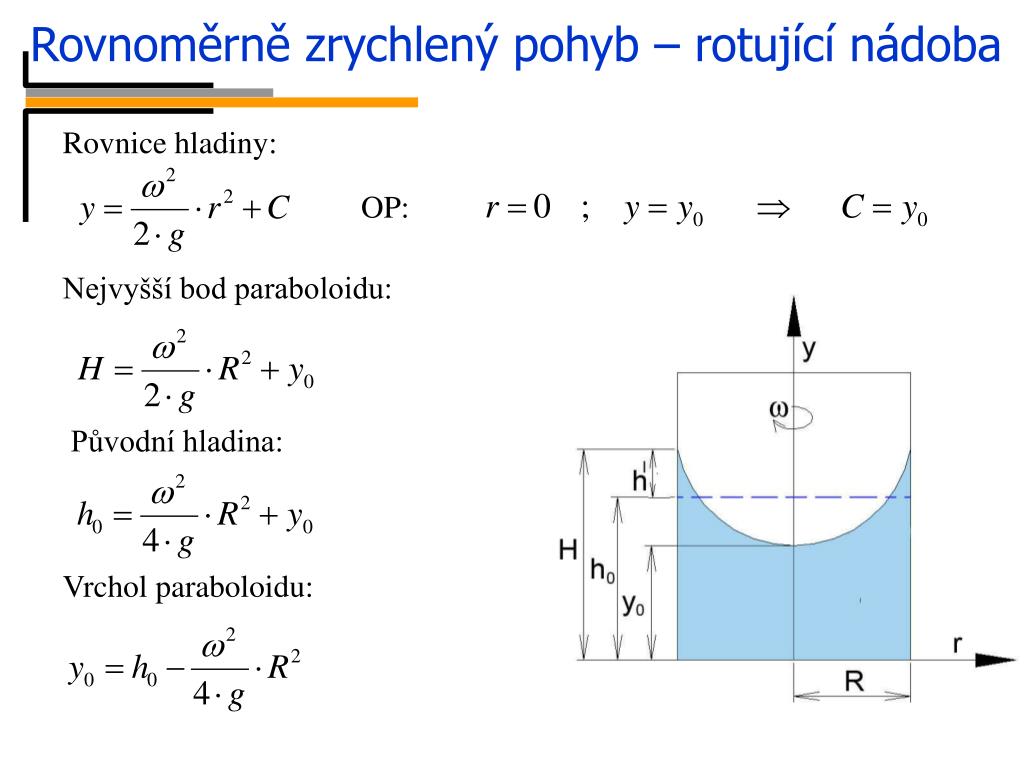

  5. Rovnoměrně zrychlený pohyb – rotující nádoba Rovnice hladiny: OP: Zákon zachování hmoty: Nejvyšší bod paraboloidu: Původní hladina: Vrchol paraboloidu: Platí rovnost objemů!

  6. Volná hladina rotující nádoby Rovnice volné hladiny: Rozdíl hladiny v klidu a za rotace:

  7. Tlak a síly na dno rotující nádoby Tlak na dno rotující nádoby: Tlak v rotující nádobě – obecně: • při rotaci • Síla na dno rotující nádoby • před rotací Silové zatížení dna je stejné před rotací i při rotaci!!!

  8. HYDRODYNAMIKA

  9. Rozdělení proudění

  10. Laminární proudění

  11. Turbulentní proudění

  12. Pohyb tekutiny

  13. Hydrodynamické závislosti • Odvodíme si: • Rovnice kontinuity pro 1D proudění (ideální) • Rovnice kontinuity pro 1D proudění (reálná) • Rovnice kontinuity pro 3D proudění (ideální) • Eulerova rovnice hydrodynamiky (ERHD) 1D • Bernoulliho rovnice • Eulerova rovnice hydrodynamiky (ERHD) 3D • Věta o změně hybnosti
