  1. 戴維寧定理

  2. 教學目標 • 1、了解戴維寧定理的意義 • 2、計算戴維寧等效電路的題型

  3. 課程大綱 1 戴維寧定理的意義 2 戴維寧等效電路範例 3 戴維寧定理化簡電路步驟 4 範例說明與學生練習 學習評量 結論與課後作業

  4. 戴維寧定理與等效電路 一、意義 任何一個線性複雜的有源網路，其負載兩端可用一個電壓源串聯一個電阻之等效電路取代，此等效電路稱為戴維寧等效電路。 ETH稱為戴維寧等效電壓 RTH稱為戴維寧等效電阻

  5. 範 例 如圖所示，求A ， B兩端的戴維寧等效電路 = ？

  6. 學生練習 如圖所示，求A ， B兩端的戴維寧等效電路 = ？

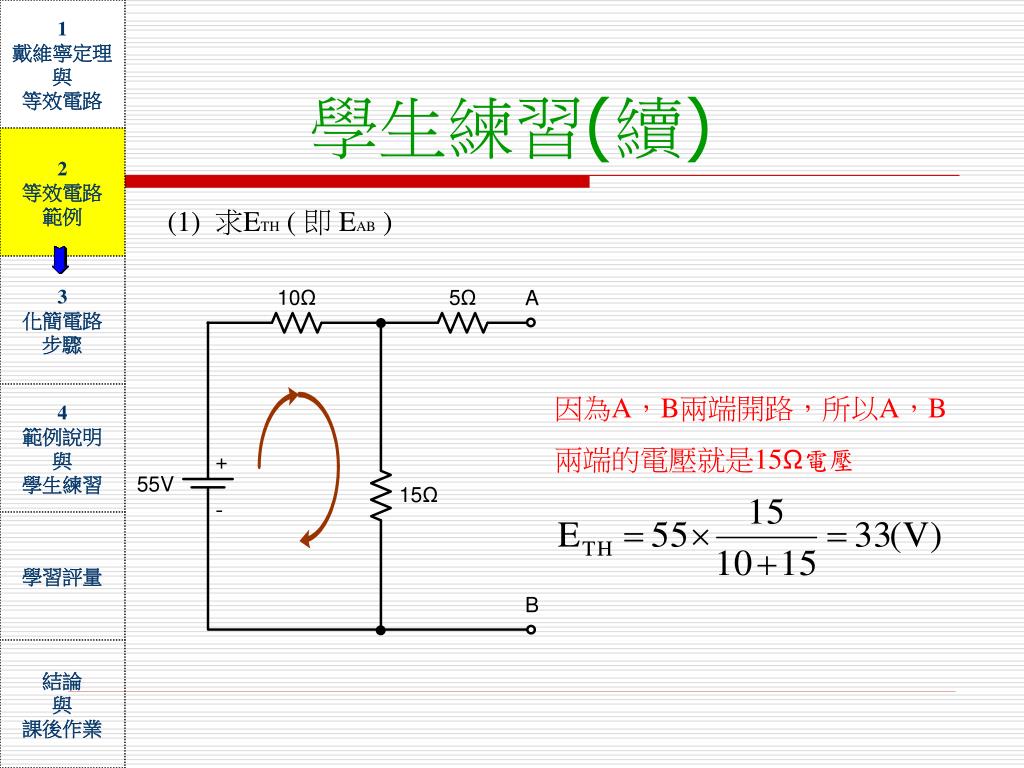

  7. 學生練習(續) (1) 求ETH ( 即 EAB ) 因為A，B兩端開路，所以A，B 兩端的電壓就是15Ω電壓

  8. RAB 學生練習(續) (2) 求RTH ( 即 RAB )

  9. 學生練習(續) 戴維寧等效電路

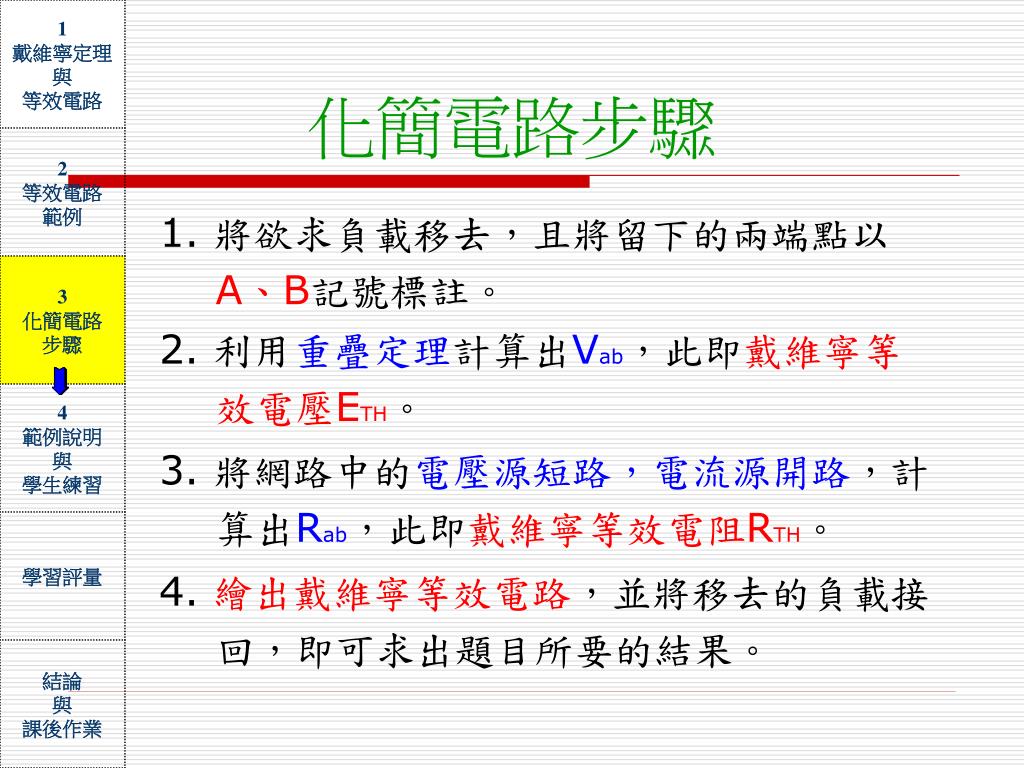

  10. 化簡電路步驟 1. 將欲求負載移去，且將留下的兩端點以 A、B記號標註。 2. 利用重疊定理計算出Vab，此即戴維寧等 效電壓ETH。 3. 將網路中的電壓源短路，電流源開路，計 算出Rab，此即戴維寧等效電阻RTH。 4. 繪出戴維寧等效電路，並將移去的負載接 回，即可求出題目所要的結果。

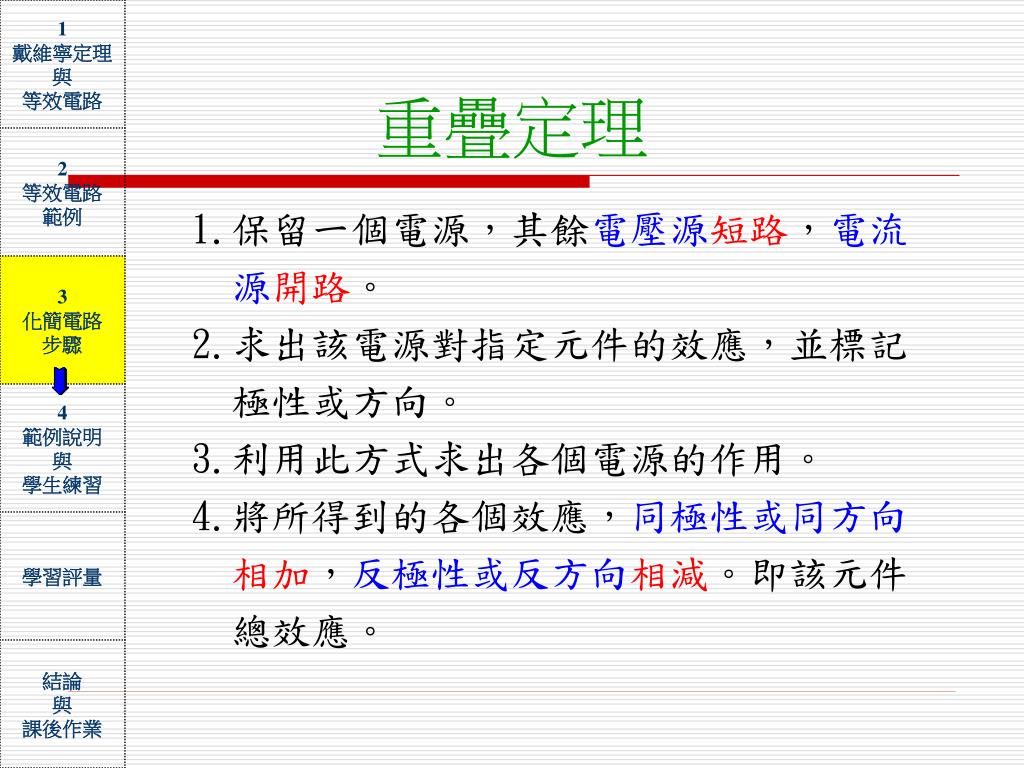

  11. 重疊定理 1.保留一個電源，其餘電壓源短路，電流 源開路。 2.求出該電源對指定元件的效應，並標記 極性或方向。 3.利用此方式求出各個電源的作用。 4.將所得到的各個效應，同極性或同方向 相加，反極性或反方向相減。即該元件 總效應。

  12. 重疊定理 1.保留一個電源，其餘電壓源短路，電流 源開路。 2.求出該電源對指定元件的效應，並標記 極性或方向。 3.利用此方式求出各個電源的作用。 4.將所得到的各個效應，同極性或同方向 相加，反極性或反方向相減。即該元件 總效應。

  13. 範 例 如圖所示，利用戴維寧定理，求流過1Ω的電流 I= ？

  14. 學生練習 如圖所示，利用戴維寧定理，求流過1Ω的電流 I= ？

  15. 學生練習(續) (1)將欲求負載移去，且將留下的兩端點以 A、B記號標註

  16. 學生練習(續) (2)求戴維寧等效電壓ETH ，利用重疊定理 10A而言VAB1

  17. 學生練習(續) 10V而言VAB2

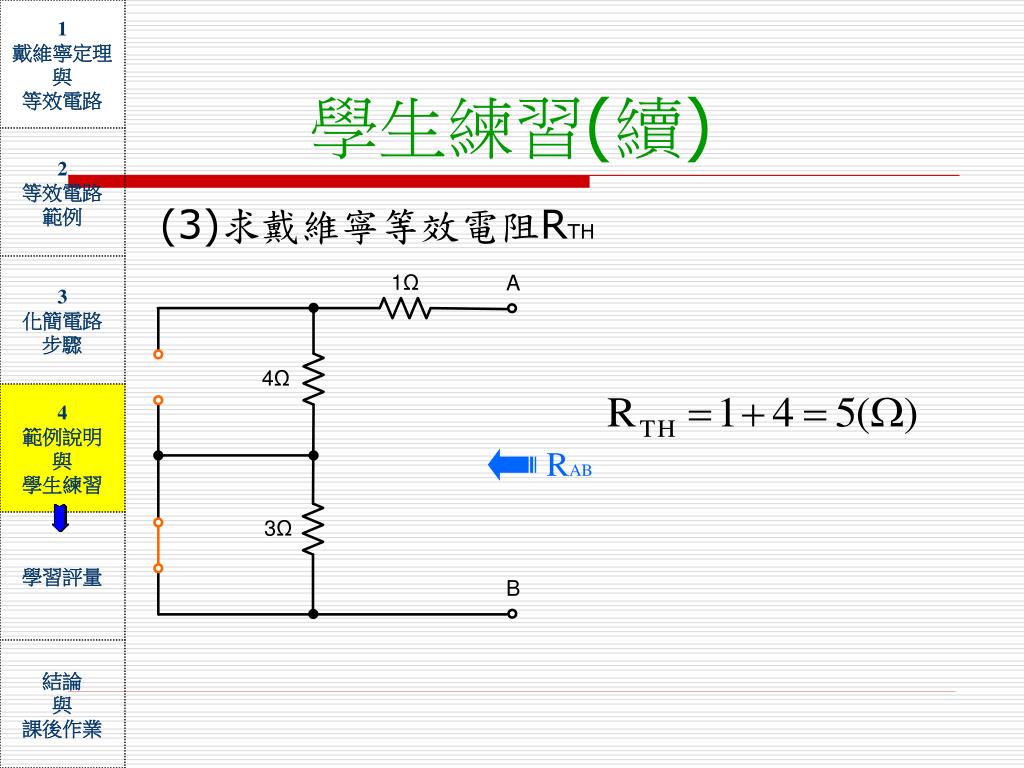

  18. RAB 學生練習(續) (3)求戴維寧等效電阻RTH

  19. 學生練習(續) (4)繪出戴維寧等效電路，並將移去的負載接 回，即可求出題目所要的答案。

  20. 學習評量 1.利用戴維寧定理，求出A、B兩端戴維寧 等效電路？

  21. 學習評量(續) (1)求戴維寧等效電壓ETH

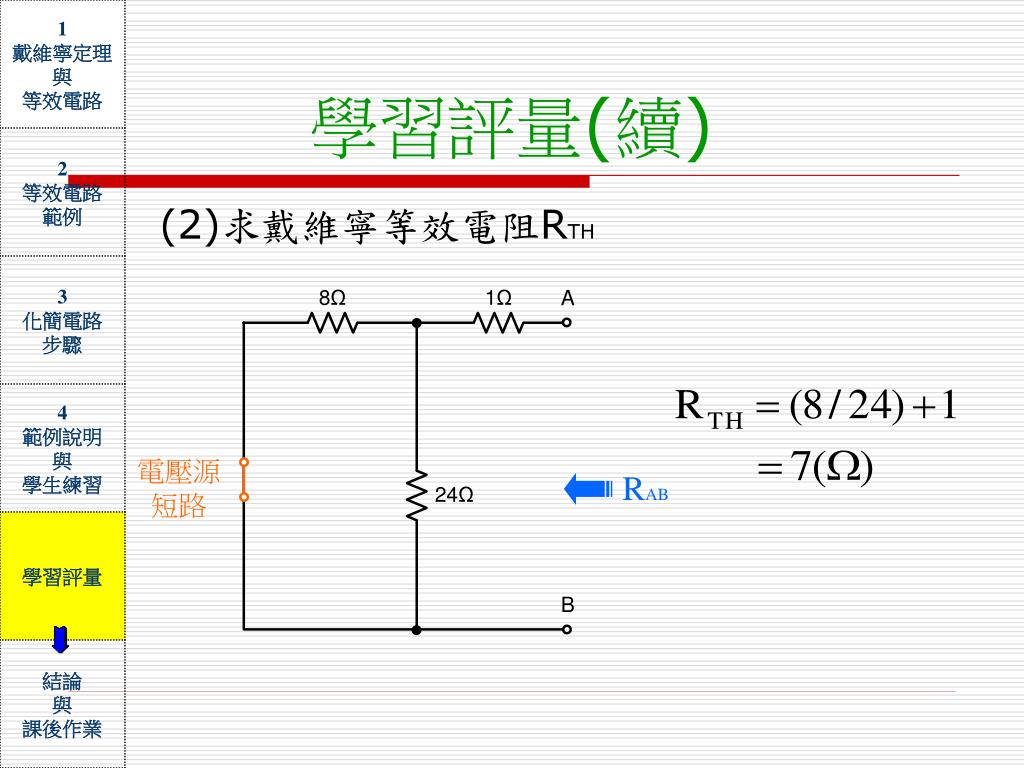

  22. RAB 學習評量(續) (2)求戴維寧等效電阻RTH

  23. 學習評量(續) (3)繪出戴維寧等效電路

  24. 學習評量(續) 2.如圖所示，利用戴維寧定理，求流過2Ω 的電流 I= ？

  25. 學習評量(續) (1)將欲求負載移去，且將留下的兩端點以 A、B記號標註

  26. 學習評量(續) (2)求戴維寧等效電壓ETH ，利用重疊定理 2A而言VAB1

  27. 學習評量(續) 18V而言VAB2

  28. RAB 學習評量(續) (3)求戴維寧等效電阻RTH

  29. 學習評量(續) (4)繪出戴維寧等效電路，並將移去的負載接 回，即可求出題目所要的答案。

  30. 結論與課後作業 重點回顧 1、戴維寧定理 將複雜的網路，取代成一個電壓源串聯一個電阻之等效電路。 2、戴維寧等效電路的計算 求出戴維寧等效電壓ETH以及戴維寧等效電阻 RTH，並繪出戴維寧等效電路，且求出答案。

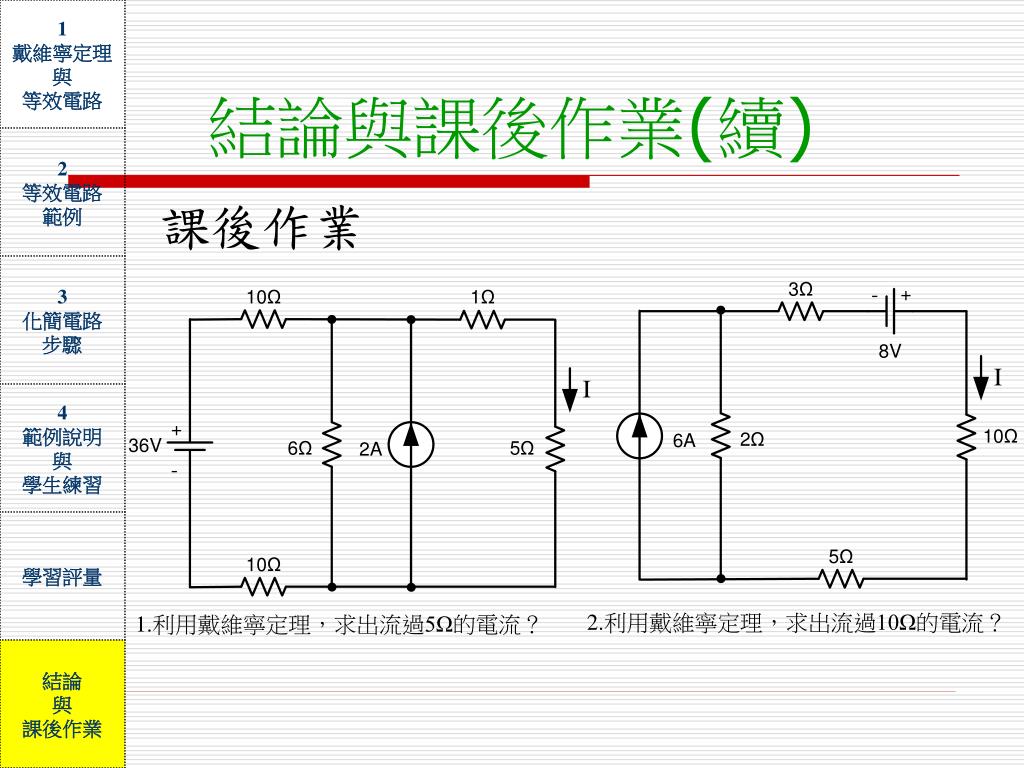

  31. 結論與課後作業(續) 課後作業 2.利用戴維寧定理，求出流過10Ω的電流？ 1.利用戴維寧定理，求出流過5Ω的電流？

  32. 下節預告 諾頓定理

  33. 諾頓定理

  34. 教學目標 • 1、了解諾頓定理的意義 • 2、計算諾頓等效電路的題型 諾頓 諾頓

  35. 化簡電路步驟 1. 將欲求負載移去，且將留下的兩端點以 A、B記號標註。 2. 利用重疊定理計算出Iab，此即諾頓等 效電壓In。 3. 將網路中的電壓源短路，電流源開路，計 算出Rab，此即戴維寧等效電阻RTH。 4. 繪出諾頓等效電路，並將移去的負載接 回，即可求出題目所要的結果。

  36. 諾頓定理與等效電路 一、意義 任何一個線性複雜的有源網路，其負載兩端可用一個電流源並聯一個電阻之等效電路取代，此等效電路稱為諾頓寧等效電路。 In In ETH稱為戴維寧等效電壓 RTH稱為戴維寧等效電阻

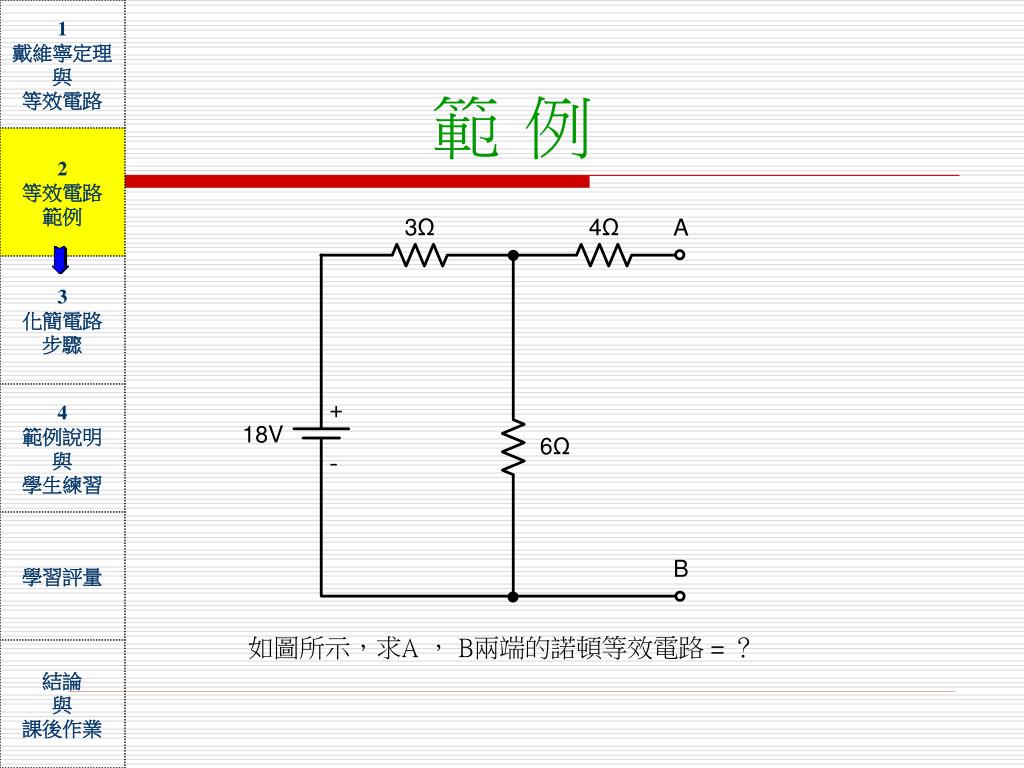

  37. 範 例 如圖所示，求A ， B兩端的諾頓等效電路 = ？

  38. 結束 下課！ 謝謝各位老師的指導！ 謝謝各位同學！
