Presentation Transcript


6076167

네트워크 구축의 기초


6076167

[네트워크란? ]

네트워크를 하면 무엇이 좋아지는가?

  • 컴퓨터 또는 네트워크 장비가 서로 연결되어 있는 상태

  • PC, 허브, 리피터, 스위치, 라우터등

  • 자원 공유

  • - 저장장치(하드디스크, CD-ROM)

  • - 출력장치(프린터)

  • - 인터넷 접속 라인(인터넷연결공유)

  • - 팩스모뎀

  • 비용절감 : 고가의 장비를 같이 쓸수 있다.

  • 신뢰성 향상 : 유사시에 대비


6076167

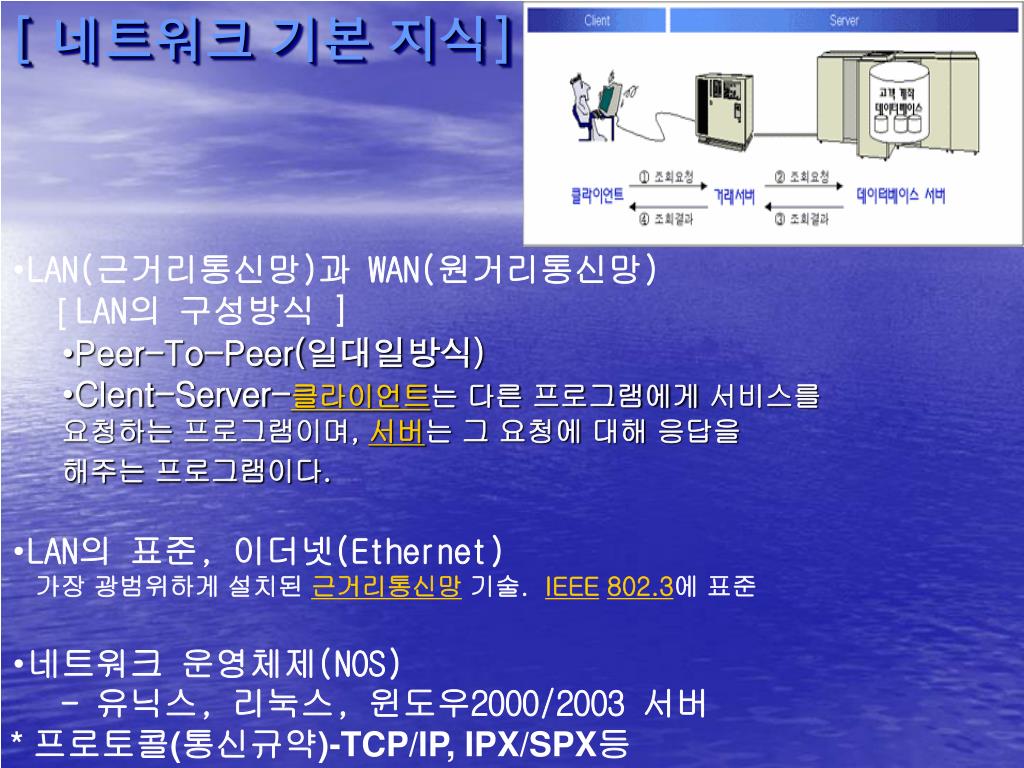

[ 네트워크 기본 지식]

  • LAN(근거리통신망)과 WAN(원거리통신망)

  • [ LAN의 구성방식 ]

    • Peer-To-Peer(일대일방식)

    • Clent-Server-클라이언트는 다른 프로그램에게 서비스를 요청하는 프로그램이며, 서버는 그 요청에 대해 응답을 해주는 프로그램이다.

  • LAN의 표준, 이더넷(Ethernet)

  • 가장 광범위하게 설치된 근거리통신망 기술. IEEE802.3에 표준

  • 네트워크 운영체제(NOS)

    • - 유닉스, 리눅스, 윈도우2000/2003 서버

  • * 프로토콜(통신규약)-TCP/IP, IPX/SPX등


6076167

[ 랜카드 없이 간단하게 연결하기 ]

케이블 직접 연결

Serial(직렬)연결 : RS-232C, 직렬포트

Parallel(병렬)연결 : 병렬포트

무선 적외선 통신(IrDA) 연결

- Infraed Data Access

USB연결

-단순 데이터 교환

-유사 네트워크 환경 구축

-USB 랜카드


6076167

[ 기본 네트워크 구축 장비 ]

랜케이블 - BNC

  • 명칭 : RG58 A/U

  • 10Base-2

  • 전송속도 : 10Mbps

  • 연결거리 : 185M

  • 네트워크 양 끝단에

  • 터미네이터 설치


6076167

[ 기본 네트워크 구축 장비 ]

랜케이블 - BNC

Terminator

Barrel

T

BNC 커넥터의 종류


6076167

랜케이블 - BNC

BNC T-커넥터연결

버스형 방식에 주로 사용


6076167

랜케이블 - BNC

BNC Terminator

연결


Utp unshielded twisted pair

랜케이블 - UTP(Unshielded Twisted Pair)

  • 명칭 : RJ-45

  • 10/100Base-T

  • 전송속도 : 10/100Mbps

  • 연결거리 : 100M

  • 3대 이상의 PC 연결시 허브 필요

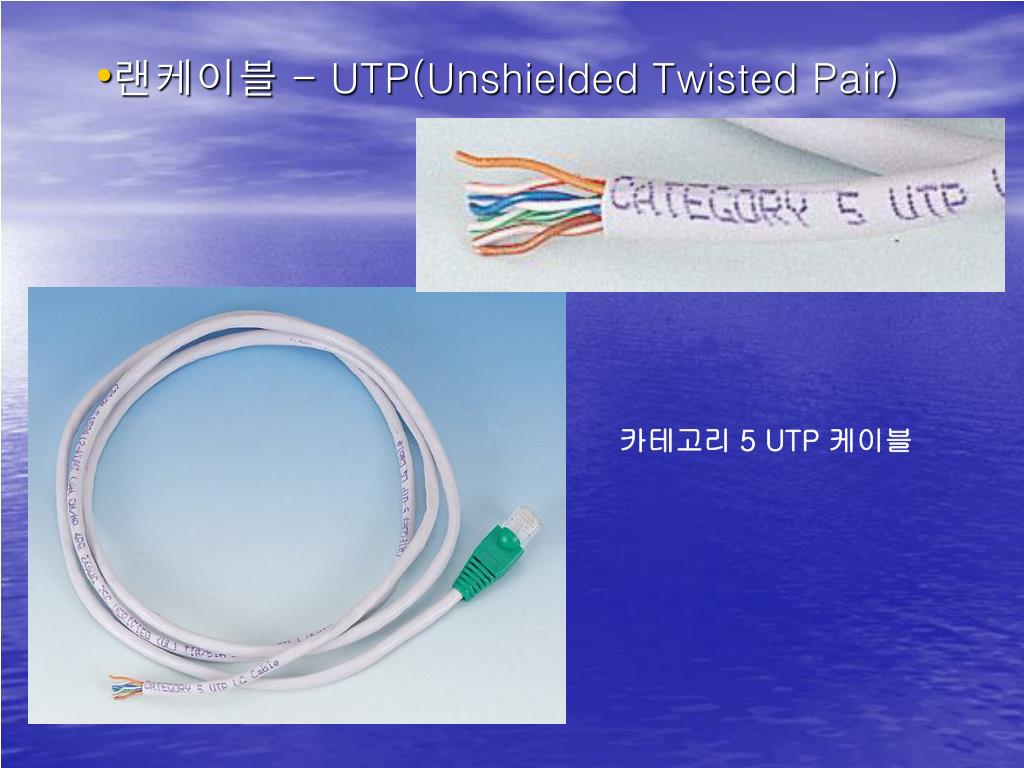

Utp unshielded twisted pair1

랜케이블 - UTP(Unshielded Twisted Pair)

카테고리 5 UTP 케이블


6076167

랜카드(네트워크 어댑터/NIC)

  • 버스 방식

  • TPO/COMBO

  • 연결속도

  • 가격

  • ISA


6076167

[ 노트북용 랜카드 ]

☞PCMCIA 방식-1993년 PCMCIA 2.1

(Personal Computer Memory Card International Association)


6076167

  • 버스 방식

  • ISA/PCI

TPO(TP-Only)


6076167

  • COMBO (UTP, AUI, BNC)

  • - Unshielded Twisted Pair

  • Attachment Unit Interface :15Pin

  • Bayonet Neil-Concelman connector


6076167

100Mbps Fast Ethernet Adapter


6076167

허브(Hub)

  • 허브의 종류

  • 더미(Dummy) 허브

  • - 충돌 영역을 분리하지 못함

  • 2. 스위치(Switch)허브


6076167

  • 허브의 종류

  • 1. 더미(Dummy) 허브

  • 2. 스위치(Switch)허브

  • - 충돌 영역을 나눔


6076167

  • 허브의 선택

  • 몇대 정도의 컴퓨터를 연결할 것인가?

  • 더미허브? 스위치 허브?

  • 10Mbps? 100Mbps?

  • 저가형? 고가형?

  • UpLink(업링크)

  • :지상에서 우주선으로 정보전송


6076167

- 기본 네트워크 구축 장비

허브(Hub)

  • 허브의 선택

  • 몇대 정도의 컴퓨터를 연결할 것인가?

  • 더미허브? 스위치 허브?

  • 10Mbps? 100Mbps?

  • 저가형? 고가형?


6076167

스택커블 허브


Router

라우터(Router)

  • 네트워크와 네트워크간을 연결하는 인터네트워킹

  • (Internetworking)장비

  • 소규모 네트워크 환경에서는 소프트웨어적으로 라우터의

  • 구현, 비용 절감


6076167

- 네트워크 구축 순서

랜카드 설치와 환경설정(드라이버 설치)

케이블 작업, 허브와 연결

네트워크 환경설정(프로토콜, 컴퓨터이름)

공유 자원, 사용자 설정

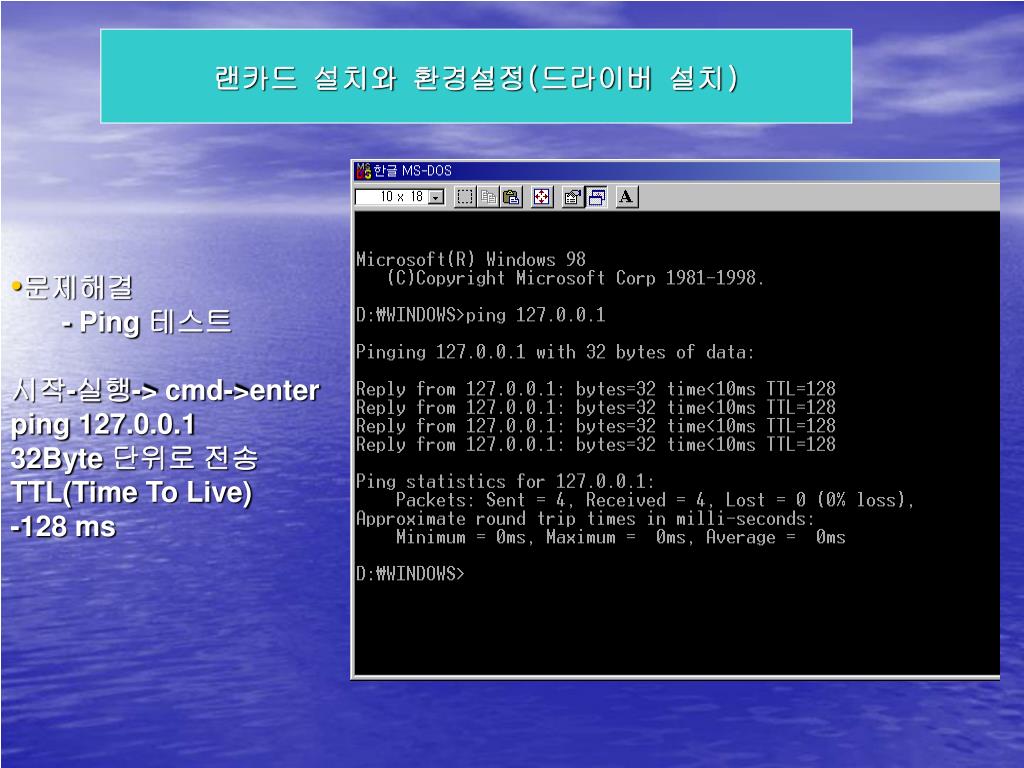

Ping cmd enter ping 127 0 0 1 32byte ttl time to live 128 ms

문제해결

- Ping 테스트

시작-실행-> cmd->enter

ping 127.0.0.1

32Byte 단위로 전송

TTL(Time To Live)

-128 ms

랜카드 설치와 환경설정(드라이버 설치)


6076167

문제해결

드라이버업데이트

내컴퓨터의 등록정보

랜카드 설치와 환경설정(드라이버 설치)


6076167

- 네트워크 구축 순서

문제해결

자원충돌 해결

랜카드 설치와 환경설정(드라이버 설치)

IRQ : Interrupt ReQuest

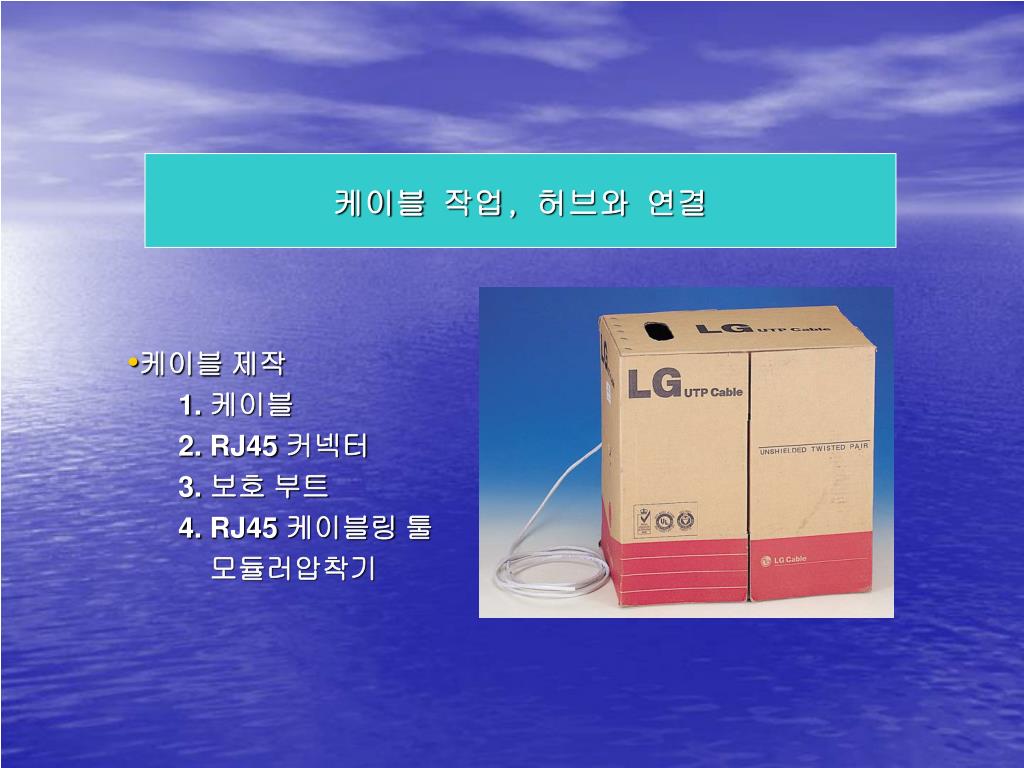

1 2 rj45 3 4 rj45

케이블 제작

1. 케이블

2. RJ45 커넥터

3. 보호 부트

4. RJ45 케이블링 툴

모듈러압착기

케이블 작업, 허브와 연결


6076167

- 네트워크 구축 순서

케이블 제작

1. 케이블

2. RJ45 커넥터

3. 보호 부트

4. RJ45 케이블링 툴

케이블 작업, 허브와 연결


6076167

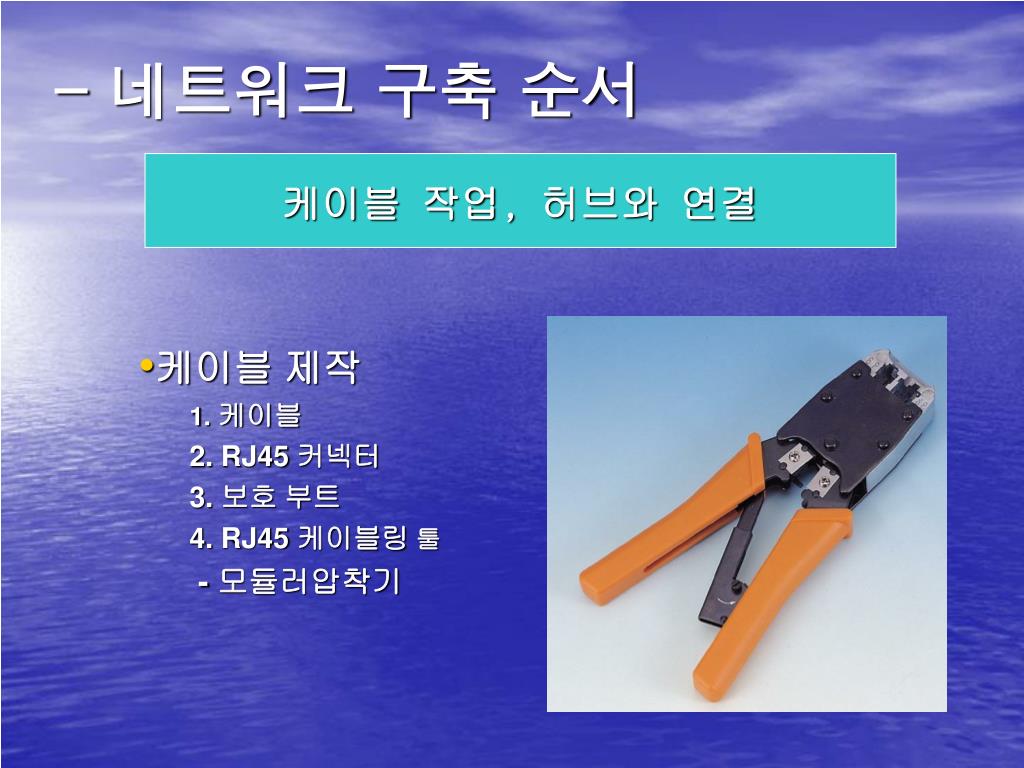

- 네트워크 구축 순서

케이블 제작

1. 케이블

2. RJ45 커넥터

3. 보호 부트

4. RJ45 케이블링 툴

- 모듈러압착기

케이블 작업, 허브와 연결


6076167

UTP 다이렉트 케이블 배선방식

흰주, 주 , 흰녹, 청, 흰청, 녹, 흰갈, 갈


6076167

UTP 크로스 케이블 배선방식

흰녹, 녹 , 흰주, 청, 흰청, 주, 흰갈, 갈


6076167

☞ 허브와 연결


95 98

- 윈도우95/98의 네트워크 환경설정

네트워크 구성요소 설치

  • Microsoft 네트워크 클라이언트

  • 전화접속 어댑터

  • 랜카드 드라이버

  • (설치한 랜카드 종류마다 틀림)

  • TCP/IP

  • IPX/SPX(스타크레프트 등의

  • 네트워크 게임을 위해 필요)

  • Microsoft 네트워크 파일/프린터 공유 프로그램 (공유 설정을 위해 필요)


6076167

TCP/IP 환경설정

IP주소(IP Address)와 서브네트 마스크(Subnet Mask) 지정

  • 클래스A 비공인 IP주소

IP 주소 10 . xxx . xxx . xxx

서브네트마스크 255 . 0 . 0 . 0


6076167

  • 클래스B 비공인 IP주소

IP 주소 192 . 168 . xxx . xxx

서브네트마스크 255 . 255 . 0 . 0


6076167

- 윈도우95/98의 네트워크 환경설정

기타 프로토콜 환경 설정

  • IPX/SPX 프로토콜

  • 네트웨어 클라이언트와 서버를 사용하는 네트웍을 상호 연결하는 노벨의 네트워킹 프로토콜

  • NetBEUI프로토콜(NetBIOS Extended User Interface)

  • 근거리통신망 내의 컴퓨터들이 상호 통신할 수 있게 해주는 프로그램인 NetBIOS의 새로운 확장판이다.


6076167

공유프로그램 설치


6076167

컴퓨터 이름짓기


6076167

- 자원 공유 모델

저장장치(드라이브/폴더)의 공유


6076167

- 자원 공유 모델

프린터 공유


6076167

- 자원 공유 모델

인터넷 접속 라인 공유


6076167

- 자원 공유 모델

팩스 모뎀 공유


6076167

- LAN 구축 모델

1:1 연결


6076167

허브를 이용한 3대 이상의 연결


6076167

- LAN 구축 모델

전화 접속 네트워킹으로 원격지 접속


6076167

- LAN 구축 모델

인터넷으로 전용선 환경에 원격지 접속


6076167

- LAN 구축 모델

윈도우-DOS PC 연결


6076167

- LAN 구축 모델

윈도우-매킨토시연결


6076167

인터넷 사용이 많지 않은 SOHO LAN구축 모델


6076167

웹 서버 운영을 위한 전용선 환경의

SOHO LAN구축 모델


6076167

ADSL/케이블 모뎀등을 활용한

초고속 인터넷 멀티미디어

SOHO LAN 구축모델


6076167

- 초고속 인터넷 서비스의 선택

  • 케이블 TV망


6076167

  • 케이블 모뎀

  • 케이블 모뎀은 PC를 케이블TV회선에 연결하여 최고 10 Mbps정도의 속도로

  • 데이터를 받을 수 있도록 해주는 장치이다.


6076167

ADSL(Asymmetric Digital Subscriber Line)

ADSL[에이디에스엘]은 가정과 회사에 설치되어 있는 전화회선을 통해 높은

대역폭으로 디지털 정보를 전하기 위한 기술이다.


6076167

- 초고속 인터넷 서비스의 선택

  • ADSL(Asymmetric Digital Subscriber Line)


6076167

  • 전용선


6076167

- 초고속 인터넷 서비스의 선택

ISDN(Integrated Service Digital Network)

D


6076167

- 초고속 인터넷 서비스의 선택

ISDN(Integrated Service Digital Network)


6076167

ISDN(Integrated Service Digital Network)
