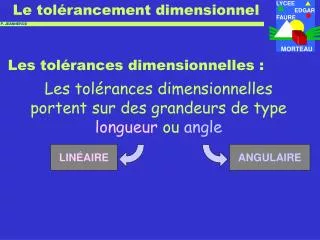

  1. Les tolérances dimensionnelles : Les tolérances dimensionnelles portent sur des grandeurs de type longueur ou angle LINÉAIRE ANGULAIRE

  2. Les tolérances linéaires -1 Les tolérances linéaires Une tolérance linéairelimite uniquement les dimensions locales réelles (distance entre deux points) d’un élément simple

  3. Les tolérances linéaires -2 Les tolérances linéaires Remarque :La tolérance linéaire est partiellement définie dans les normes pour les deux entités dimensionnelles suivantes : La surface nominalement cylindrique Les deux surfaces nominalement planes et parallèles

  4. Les tolérances linéaires – principe de l’indépendance  Dt Les tolérances linéaires et leprincipe de l’indépendance Cas de la surface nominalement cylindrique Expression du tolérancement La pièce sera conforme si la valeur prise par les dimensions locales se trouve à l’intérieur d’un intervalle défini par les tolérances  D - t< d i <  D + t

  5. Les tolérances linéaires – principe de l’indépendance Les tolérances linéaires et leprincipe de l’indépendance Cas de deux surfaces nominalement planes et parallèles Expression du tolérancement L t La pièce sera conforme si la valeur prise par les dimensions locales se trouve à l’intérieur d’un intervalle défini par les tolérances L - t< l i < L + t

  6. Les tolérances linéaires – exigence de l’enveloppe E Les tolérances linéaires et l’exigence de l’enveloppe Cas de la surface nominalement cylindrique Expression du tolérancement  Dt La pièce sera conforme si 1. La valeur prise par les dimensions locales se trouve à l’intérieur d’un intervalle défini par les tolérances.  D - t< d i <  D + t Signification 2. La dimension de l’enveloppe parfaite au maximum de matière n’est pas dépassée.  D + t

  7. Les tolérances linéaires – exigence de l’enveloppe E Les tolérances linéaires et l’exigence de l ’enveloppe Cas de deux surfaces nominalement planes et parallèles Expression du tolérancement L t La pièce sera conforme si 1 - la valeur prise par les dimensions locales se trouve à l’intérieur d’un intervalle défini par les tolérances L - t< l i < L + t 2. La dimension de l’enveloppe parfaite au maximum de matière n’est pas dépassée. Signification Surfaces extraites 2 Tol. angulaires L + t Retour Surfaces extraites 1

  8. Les tolérances angulaires Les tolérances angulaires Unetolérance angulairelimite uniquement l’orientation générale des lignes ou des éléments linéaires des surfaces

  9. Les tolérances angulaires Les tolérances angulaires Remarque :La tolérance angulaire est partiellement définie dans les normes pour deux droites d ’un dièdre

  10. Les tolérances angulaires Expression du tolérancement A  t Signification a i Les tolérances angulaires La pièce sera conforme si la valeur prise par la dimension ai se trouve à l’intérieur de l’intervalle défini par les tolérances. A - t< a i < A + t
