Presentation Transcript

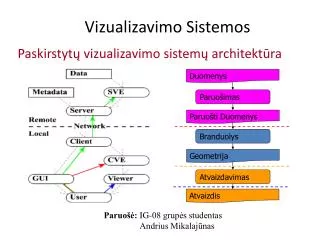

Vizualizavimo sistemos

Duomenys

Paruošimas

Paruošti Duomenys

Branduolys

Geometrija

Atvaizdavimas

Atvaizdis

Paskirstytų vizualizavimo sistemų architektūra

Vizualizavimo Sistemos

Paruošė: IG-08 grupės studentas

Andrius Mikalajūnas


Paskirstyto vizualizavimo r ys
Paskirstyto vizualizavimo rūšys

Tinklinis vizualizavimas.

  • Duomenys ir vartotojas yra fiziškai nutolę,

  • Duomenys serveryje, vartotojas prie savo PC,

  • Decentralizacija (šiuolaikiniai PC pakankamai galingi atlikti vidutinio dydžio atvaizdavimo darbus,

  • Sudėtinga programinė įranga tik serveryje,

  • Paplitusios WEB sistemos,

  • Mobilumas (vizualizuoti galima bet kur, net ir su mobiliuoju telefonu).

    Poreikiai:

  • CPU serveryje (kiek ir kokio galingumo),

  • CPU kliente (koks, kokia grafinė plokštė),

  • Pakankamo pralaidumo tinklas..

    Kokią vizualizavimo dalį atlieka serveris, o kokią klientas?


Paskirstyto vizualizavimo r ys1
Paskirstyto vizualizavimo rūšys

Lygiagretus vizualizavimas.

  • Labai daug duomenų vienoje vietoje, kuriems vizualizuoti reikia kelių procesorių (daug laiko, daug RAM),

  • Atliekama super-kompiuteriuose arba kompiuterių klasteriuose,

  • Reikia specialių algoritmų ar net specialios architektūros (SGI),

  • Komunikacijos tarp procesorių (MPI ar globali atmintis),

  • Atvaizdavimas aparatinėje įrangoje (specialios grafinės plokštės).


Paskirstyto vizualizavimo r ys2
Paskirstyto vizualizavimo rūšys

Duomenų iš kelių šaltinių vizualizavimas viename displėjuje.

Lygiagretaus vizualizavimo atvejis, kai po lygiagrečių skaičiavimų kiekvienas procesorius palieka duomenų failą lokaliame darbinio mazgo diske:

  • Reikia prieiti prie lokalaus mazgo iš globalaus vizualizavimo serverio,

    Skirtingo pobūdžio matavimų ar skaičiavimų duomenis, patalpintus skirtinguose serveriuose, reikia nagrinėti kartu:

  • Paplitęs atvejis aplinkos arba eko-sistermų analizėje,

  • Problematiška, kai skirtingų tipų duomenys saugomi skirtingos programinės įrangos serveriuse.


Paskirstyto vizualizavimo r ys3
Paskirstyto vizualizavimo rūšys

Kooperacinis vizualizavimas (callaborative).

  • Vartotojų grupė nagrinėja tą patį objektą (vaizdą) ir bendrauja,

  • Nesunku perduoti atvaizdį į kelis PC ir palaikyti “chartą”,

  • Sunku užtikrinti interaktyvumą (autonomiškumas, sinchronizacija),

  • Dažnai valdymą atlieka pagrindinis vartotojas.

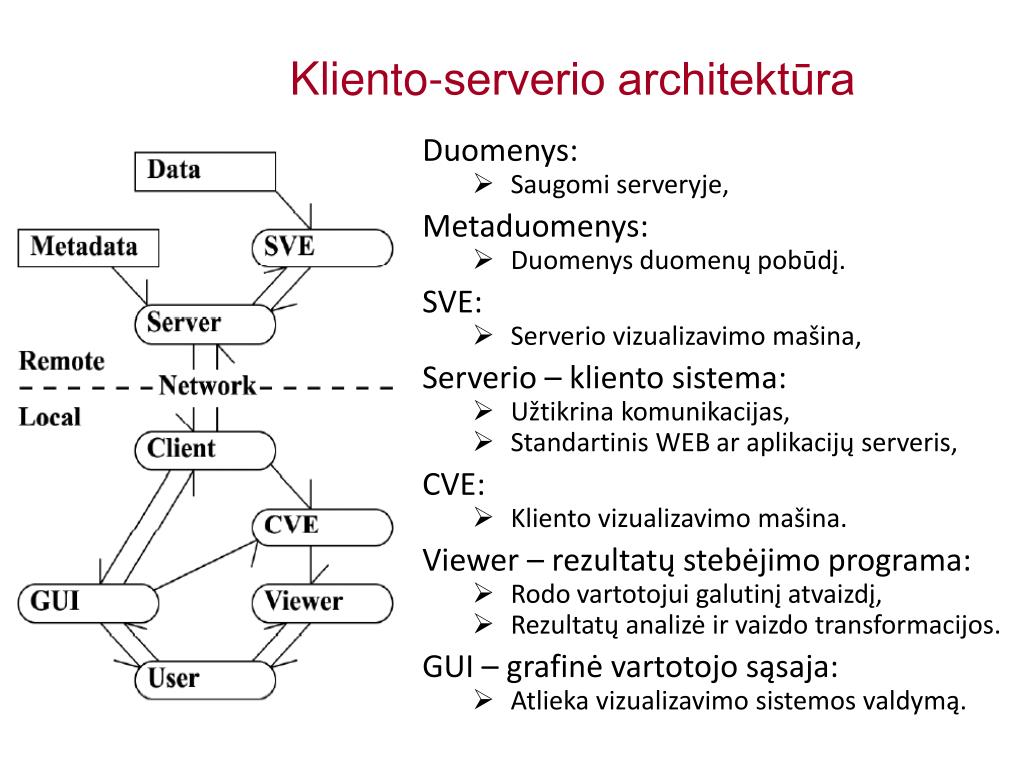

Kliento serverio architekt ra
Kliento-serverio architektūra

Duomenys:

  • Saugomi serveryje,

    Metaduomenys:

  • Duomenys duomenų pobūdį.

    SVE:

  • Serverio vizualizavimo mašina,

    Serverio – kliento sistema:

  • Užtikrina komunikacijas,

  • Standartinis WEB ar aplikacijų serveris,

    CVE:

  • Kliento vizualizavimo mašina.

    Viewer – rezultatų stebėjimo programa:

  • Rodo vartotojui galutinį atvaizdį,

  • Rezultatų analizė ir vaizdo transformacijos.

    GUI – grafinė vartotojo sąsaja:

  • Atlieka vizualizavimo sistemos valdymą.


Kliento serverio sistem klasifikacija
Kliento-serverio sistemų klasifikacija

Serveris siunčia klientui visus duomenis (I):

Privalumai

  • Nereikia galingo serverio,

  • Sistemą lengvą sukurti, nes užtenka įdiegti standartinį WEB serverį ir sukonfiguruoti WEB naršyklę kliente,

  • Užtikrina pilną interaktyvumą.

    Trūkumai:

  • Reikia galingo PC su pilnu programinės įrangos komplektu,

  • Perkrauna tinklą, todėl reikia užtikrinti gerą tinklo pralaidumą,

  • Vartotojas turi būti patyręs, nes reikia valdyti visą vizualizavimo seką.

    Išvados:

  • Tinka tik nedideliems duomenų kiekiams vizualizuoti!

  • Šiam tipui priklausė ankstyvosios vizualizavimo sistemos!

    Pavyzdžiai:

  • VIS (+Mosaic), FAST (NASA ), VizWiz (Java applet).

  • VisAD, IRIS Explorer klientodalis(+ WEB naršyklė)


Kliento serverio sistem klasifikacija1
Kliento-serverio sistemų klasifikacija

Serveris siunčia klientui paruoštus duomenis (II):

Privalumai

  • Lanksti sistema, nes vartotojas kliente kontroliuoja beveik visą vizualizavimą,

  • Išlaiko gerą interaktyvumo lygį.

    Trūkumai:

  • Reikalingas pakankamai galingas serveris,

  • Reikalingas pakankamai galingas PC su programine įranga,

  • Tinklo apkrovimas sumažėja, bet išlieka pakankamai didelis,

  • Sunku sukurti efektyvią sistemą, nes klientas ir serveris yra labai susiję,

  • Vartotojas turi būti pakankamai patyręs.

    Išvados:

  • Patobulinta I tipo versija, nukraunanti dalį darbo, kurį patogu atlikti serveryje, nuo kliento!

  • Retai pasitaikantis variantas.

    Pavyzdžiai:

  • Data Model for Distributed Scientific Visualization (multi-resolution).

  • Space Time Toolkit (STT) of VAST, geografiniams duomenims, parašytas Java.


Kliento serverio sistem klasifikacija2
Kliento-serverio sistemų klasifikacija

Serveris siunčia klientui geometriją (III):

  • Kaip taisyklė VRML ar X3D formatais.

    Privalumai

  • Mažai apkrauna tinklą, nes dažniausiai geometrija (tekstinius VRML/X3D failus galima suspausti) užima mažiau vietos nei duomenys,

  • Vartotojui užtenka elementaraus PC su VRML/X3D Viewer programa,

  • Lengva užprogramuoti, nes dauguma vizualizavimo programų generuoja VRML failus, o nemokamų VRML Viewer programų taip pat galima rasti.

  • Patogu naudoti, vartotojui nereikia daug žinių.

    Trūkumai:

  • Reikalingas labai galingas serveris,

  • Vartotojui sunkuįtakoti SVE algoritmą,

  • Nedidelis, bet pakankamas interaktyvumo lygis,

  • Sunku iį VRML interaktyviai ištraukti informaciją apie pirminius duomenis.

    Išvados:

  • Tinka vidutinio dydžio duomenims vizualizuoti!

  • Plačiai paplitęs sprendimas.

    Pavyzdžiai:

  • Vis-a-Web, viscWeb, gisvis, NOVICE.

  • IRIS Explorer severis, COVISE, Vis5D.


Kliento serverio sistem klasifikacija3
Kliento-serverio sistemų klasifikacija

Serveris siunčia klientui atvaizdį (IV):

Privalumai

  • Labai mažai apkrauna tinklą, o PC gali būti visai nusenęs,

  • Lengva užprogramuoti, nes atvaizdį siunčia bet koks WEB serveris, o rodo bet kokia WEB naršyklė.

    Trūkumai:

  • Reikalingas ne serveris, o super-kompiuteris,

  • Silpnas interaktyvumas. Geometrijos interpretacijai reikalingos posūkio, mastelio transformacijos, o pokyčiai serveryje trunka ilgai ...

    Išvados:

  • Tinka labi dideliems duomenų kiekiams vizualizuoti,

  • Vartotojo PC grafinės plokštės nepakanka interaktyviam atvaizdavimui atlikti!

  • Vizualizacija atliekama super-kompiuteryje ar kompiuterių klasteryje.

    Pavyzdžiai:

  • NCSA VisBench, .

  • GRID Visualization System, NAREGI, Japonija.


Metaduomen srautas
Metaduomenų srautas

Serveryje metaduomenys:

  • Nuskaitomi,

  • Informacija apie duomenų struktūrą,

  • Informacija apie duomenų šaltinį.

    Persiunčiami klientui:

  • Metaduomenys nedideli,

  • Puikiai tinka standartinis žemo lygio HTTP protokolas arba aukštesnio lygio protokolas SOAP pagrįstas HTTP.

    Kliente metaduomenys:

  • GUI pagalba rodomi vartotojui,

  • Vartotojas, išanalizavęs duomenų kilmę ir struktūrą, nusprendžia kaip juos vizualizuoti, kokius algoritmus (modulius) panaudoti,

  • Tik tada GUI vartotojas pasirenka parametrus ir algoritminę seką!


Interaktyvumo kontrol s lygiai
Interaktyvumo/kontrolės lygiai

Minimalus:

  • Vartotojas valdo Viewer’į,

  • Sukinėja, didina, stumdo vaizdą,

  • Keičia atvaizdavimo parametrus,

  • Užtenka rezultatų suvokimui ir interpretacijai!

    Vidutinis:

  • Vartotojas valdo vizualizavimo algoritminę seką kliente (CVE),

  • GUI pagalba keičia modulius bei jų parametrus.

    Maksimalus:

  • Vartotojas GUI valdo vizualizavimo procesą serveryje (SVE),

  • Keičia duomenų paruošimo modulius,

  • Keičia vizualizavimo filtrus,

  • Parametrų perdavimo neužtenka!


Duomen srautas
Duomenų srautas

Serveryjeduomenys:

  • Nuskaitomi reikiami duomenys, kuriuos apdoroja SVE,

  • Paprastai atliekami filtracijos ar net geometrijos formavimo moduliai.

    Duomenyspersiunčiami klientui:

  • Naudojami standartizuoti duomenų (HDF5, netCDF) ar geometrijos (VRML/X3D) formatai,

  • Duomenų kiekis sumažėja, bet išlieka pakankamai didelis,

  • Standartiniai WEB protokolai (HTTP) ne visada yra patys geriausi,

  • Didelių failų persiuntimui gerai tinka SFTP tipo protokolai (TCP/IP pagrindas).

    Klienteduomenys:

  • Apdorojami CVE,

  • Atvaizduojami, o galutinis atvaizdis rodomas vartotojui Viewer lange,

  • Vartotojas analizuoja rezultatus!


Klientas serveris ir vizualizavimas

Duomenys

Paruošimas

Paruošti Duomenys

Branduolys

Geometrija

Atvaizdavimas

Atvaizdis

Klientas-Serveris ir Vizualizavimas


Vizualizavimo sistemos k rimas
Vizualizavimo sistemos kūrimas

  • Duomenys:

    • NetCDF(NetworkCommonDataFormat),

    • HDF5(Hierarchical Data Format).

  • Metaduomenys:

    • XML.

  • Geometrija:

    • VRML/X3Dnesvarbu kuris.

  • SVE ar CVE:

    • VTKarba kitas ToolKit,

    • OpenDX arba kitas MVE.

  • GUI:

    • Java Swing,

    • Tk, GTK, wxWidgets.

  • Viewer:

    • Java3D pagrindu (gali būti lėtas),

    • VTK pagrindu (geometrija daroma kliente).


Vizualizavimo sistemos k rimas1
Vizualizavimo sistemos kūrimas

  • Platforma:

    • Java EE 5,

    • Apache Axis2.

  • Karkasas (Framework):

    • Spring?

  • Aplikacijų Serveris:

    • GlassFish,

    • Apache Geronimo.

  • Kliento dalis:

    • Java application,

    • Java applet,

    • C++.

  • Protokolas:

    • SOAP virš HTTP,

    • SOAP virš “stateful”,

    • CORBA,

    • RMI-IIOP.
