1. Сеть Интернет Новосибирского Научного Центра NSC-Net http://www-sbras.nsc.ru Белов С.Д. (ИЯ Ф СО РАН) Бредихин С.В. (ИВМиМГ СО РАН) Мушер С.Л. (ИОО) Федотов А.М. (ИВТ СО РАН) Шокин Ю.И. (ОИИ СО РАН)

2. NSC-NET • Общие сведения о “Сети Интернет Новосибирского Научного Центра". • О проекте "Сеть Интернет Новосибирского Научного Центра". • Управление сетью (NOC). • Техническая характериска сети NSC (Каналы и трафик). • Серверы в сети NSC. • Электронная библиотека СО РАН. • Основные работы, планируемые на 1998 год.

3. NSC-NET • "Сеть Интернет Новосибирского Научного центра СО РАН" является региональной академической сетью, объединяющей научные институты и организации Сибирского отделения Российской академии наук, расположенные в Новосибирске, а так же ряд других научных, учебных и медицинских организаций, а также учреждений культуры и образования • Сеть основана в 1995 году. • Основную информацию о сети и о ходе работ по ее созданию можно найти на информационном WWW сервере Сибирского отделения РАН по следующим адресам: • ISO-8859-1 http://www-sbras.nsc.ru/eng/nsc-net/nsc.html СР-1251 http://www-sbras.nsc.ru/win/nsc-net/nsc.html KOI8-R http://www-sbras.nsc.ru:8000/win/nsc-net/nsc.html ISO http://www-sbras.nsc.ru:8001/win/nsc-net/nsc.html

4. NSC-NET • К концу марта 1998 года общее число институтов и организаций, участвующих в формировании информационного пространства сети достигло 74, к тому же на серверах организаций участников представлена информация и о некоторых других организациях науки, образования, культуры, здравоохранения и социальной сферы, не входящих в сеть ННЦ. • Общее число пользователей сети более 5000 человек и в настоящий момент не поддается точной оценки. В общей сложности в адресном пространстве сети функционирует более 3000 компьютеров, имеющих адреса, и дополнительно примерно треть от этого числа компьтеров подключаются через локальные сети организаций.

5. NSC-NET "Сеть Интернет Новосибирского Научного Центра Сибирского отделения РАН" эксплуатируется и развивается Сибирским отделением РАН при поддержке Российского фонда фундаментальных исследований (РФФИ), Министерства науки и технической политики РФ, Международного научного фонда (ISF/OSI - "Институт Открытого общества") и фонда INTAS c целью создания и накопления информационных ресурсов Сибирского отделения РАН и предоставления всем организациям науки, образования, культуры и социальной сферы Новосибирска полноценного и равного доступа в Российский и глобальный Интернет.

6. NSC-NET "Сеть Интернет Новосибирского Научного Центра СО РАН" (домен NSC.RU) является автономной системой AS5387, зарегистрированной в июне 1995г и входящей в сеть Radio-MSU - RuHEP (Российской части международной сети организаций, занимающихся вопросами физики высоких энергий). Анонсирование автономной системы Сети Интернет Новосибирского Научного Центра в глобальный Интернет осуществляется через автономную систему Института ядерной физики СО РАН (AS5402) и автономную систему IP-провайдера Radio-MSU (AS2683).

7. NSC-NET Работы по созданию сети ведутся в рамках Межотраслевой научно-технической программы РФ "СОЗДАНИЕ НАЦИОНАЛЬНОЙ СЕТИ КОМПЬЮТЕРНЫХ ТЕЛЕКОММУНИКАЦИЙ ДЛЯ НАУКИ И ВЫСШЕЙ ШКОЛЫ"По проектам: РФФИ (97-07-90372) "Развитие и поддержка информационно-телекоммуникационной среды Сибирского отделения Российской Академии наук", научный руководитель - академик Ю.И.Шокин МНФ "Akademgorodok Internet Project",директор проекта - профессор С.Л.Мушер. СО РАН (N гос. регистрации 01960011632), ответственный исполнитель - профессор А.М.Федотов.

8. NSC-NET Технологическое управление Сетью осуществляется руководством и дирекцией проекта (технический директор Бредихин С.В.). Центр управления (NOC) расположен в ИВТ СО РАН.

9. NSC-NET Центральный узел маршрутизации В настоящее время центральный узел маршрутизации обеспечивает подключение 24 каналов E1, 16 коммутируемых телефонных линий и 7 Ethernet-портов.

10. NSC-NET

11. NSC-NET Подключение локальных сетей Институтов • развитая сетевая инфраструктура - выделенная линия: маршрутизатор Cisco-4000 (2E, 4S) с модемами ASM-40; • выделенная линия: маршрутизатор Cisco-2501 (1E, 2S) и модем ASM-40 либо Nokia BB2M; • несколько организаций, маршрутизаторы Cisco-2505 (2S, 8E/HUB) и модем ASM-40; • организации, расположенные в одном здании с центральным узлом сети: Ethernet-порт маршрутизатора Cisco-4500; • центральная часть Новосибирска: радиорелейная линия или Frame Relay (Cisco-1005 (1E, 1S) с модемом ASM-40); • Dial-Up коммутируемая телефонная линия (стандарт V.34).

12. NSC-NET Типовые схемы подключения организаций

13. NSC-NET Типовые схемы подключения организаций

14. NSC-NET В настоящий момент в сети NSC используется более 30 адресных блоков класса С. Все сети организаций объединены в автономную систему AS5387. Анонсирование АС в глобальный Интернет осуществляется через АС ИЯФ СО РАН (AS5402) и АС IP-провайдера Radio-MSU (AS2683). Сетевой домен nsc.ru. В точках соединения сети с внешними партнерами функционирует маршрутизационный протокол BGP, обеспечивающий согласованную картину сети. В настоящее время внешними партнерами являются AS5402 (ИЯФ СО РАН), AS2118 (АО Relcom - НТП "Инфотека”) и AS3267 (RUNNet, Russian Federal University Network - Новосибирский государственный университет.

15. NSC-NET КАНАЛЫ Локальная инфраструктура Сети Интернет Новосибирского научного центра СО РАН базируется кабельной сети СО РАН, имеющей звездообразную топологию с центральным узлом, расположенным в Институте вычислительных технологий СО РАН

16. NSC-NET

17. NSC-NET На сегодняшний день система линейных кабельных сооружений ННЦ СО РАН представляет собой комплекс, состоящий более чем из 200 колодцев, связанных между собой кабельными каналами. Общая протяженность проложенных кабелей оценивается в 50 км. В качестве основных физических линий, обеспечивающих связь между зданиями институтов и подразделений СО РАН, используется два типа кабеля: высокочастотный кабель типа ЗКП 1*4*1.2 и телефонные кабели типа ТФ-ОП различной емкости

18. NSC-NET

19. NSC-NET

20. NSC-NET Система спутниковой связи 15 симплексов по 64 kbps

21. NSC-NET Распределение затрат

22. NSC-NET Распределение внешнего трафика

23. NSC-NET Распределение внешнего трафика

24. NSC-NET Серверы в сети NSC Центр управления сетью NSCnet имеет набор современных технологических и информационных сетевых служб. Станции-серверы этих служб представляют собой модификации Sun SparcStation с различными версиями операционной системы SunOS/Solaris. • Служба DNS. • Служба sendmail (SMTP и MX/relay). • Служба FTP • Служба UUCP • Служба WWW - домашняя страница центра управления (NOC). • Служба PROXY - кэширование информации для сетей клиентов. Использование этой системы позволяет экономить до 30% международного WWW-трафика.

25. NSC-NET Информационный WWW сервер Сибирского отделения РАН

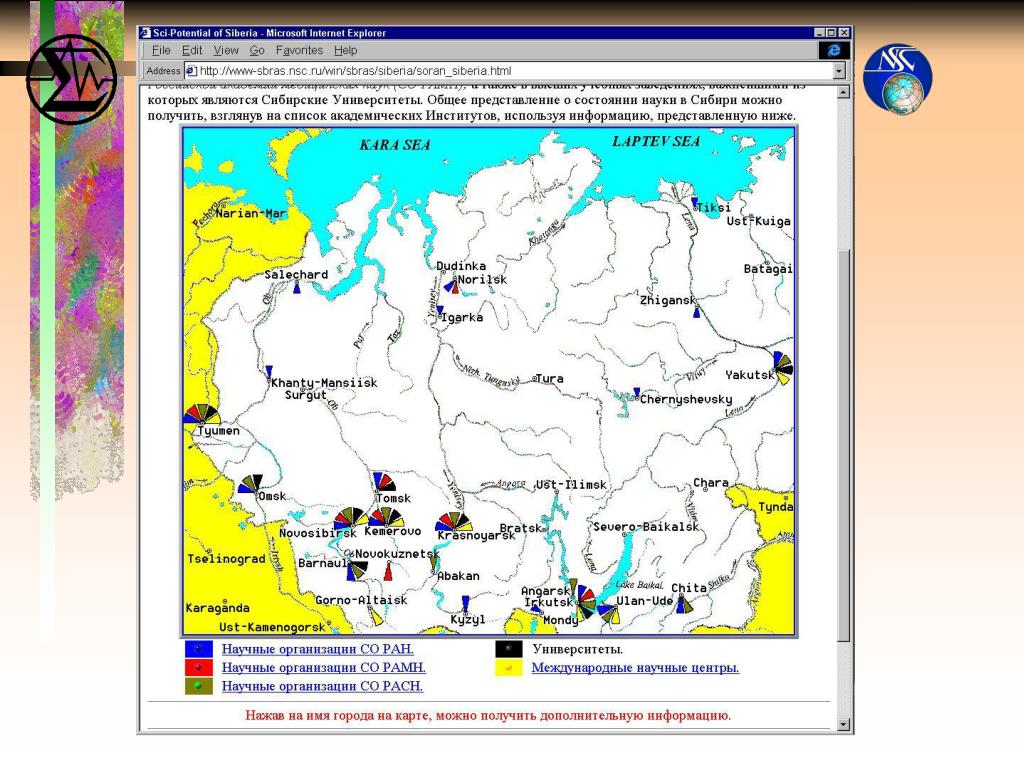

26. NSC-NET Информационный WWW сервер Сибирского Отделения РАН http://www-sbras.nsc.ru/ содержит разнообразную информацию о деятельности Сибирского Отделения: научно-исследовательские и конструкторско-технологические институты; основные результаты исследований; интеллектуальный (научный) потенциал Сибири и СО РАН; конференции СО РАН; поддержка исследований в области математики; важнейшие разработки Институтов СО РАН, предлагаемые для широкого использования; "Сеть Internet Новосибирского научного центра'', а также справочные материалы по информационным ресурсам, правовой базе науки, информатизации и др.

27. NSC-NET

28. NSC-NET

29. NSC-NET

30. NSC-NET

31. NSC-NET

32. NSC-NET

33. NSC-NET

34. NSC-NET

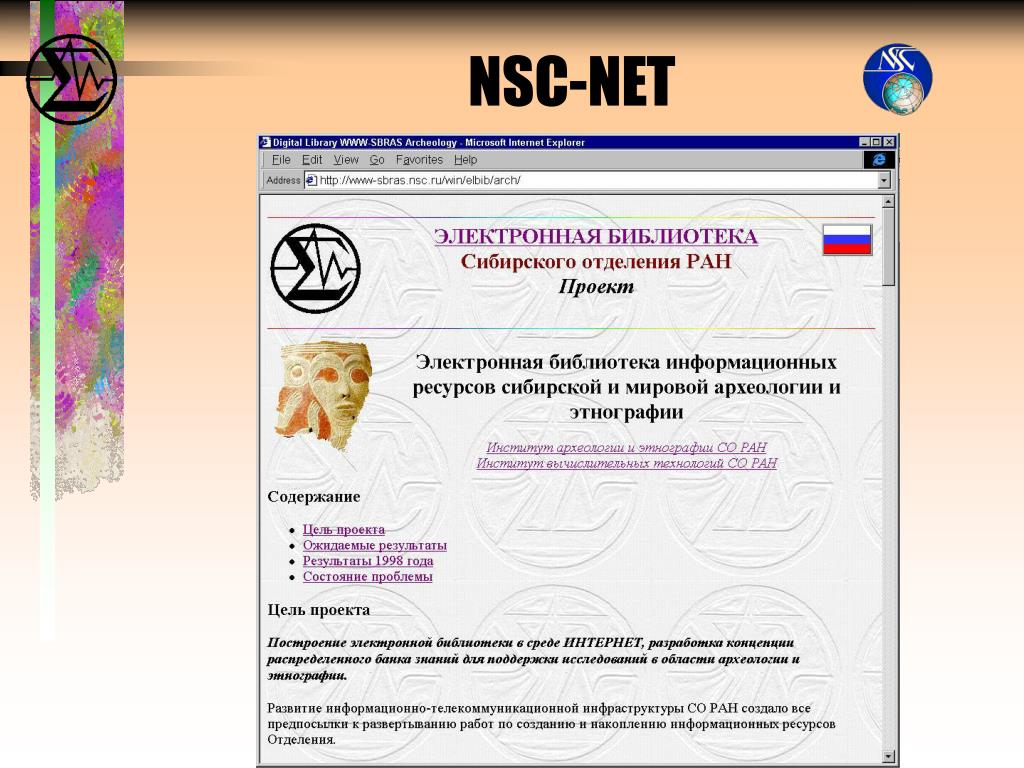

35. NSC-NET

36. NSC-NET

37. NSC-NET Разработка и создание оптоволоконной опорной сети ННЦ (backbone), работающей на основе технологии АТМ с пропускной способностью 155 Мбит/с и 622 Мбит/с. Создание и ввод в эксплуатацию наземного АТМ канала Новосибирск-Москва. Создание канала связи ИВТ СО РАН - ТЦМС-8 (2 Мбит/с), работающего по технологии АТМ. Увеличение суммарной пропускной способности спутникового канала Новосибирск-Гамбург до 1.5 Мбит/с. Ввод в эксплуатацию городского узла сети ННЦ (NSCnet) на Новосибирской междугородней телефонной станции (НМТС) и подключение к нему городских организаций СО РАН.
