1.3 支路电流法

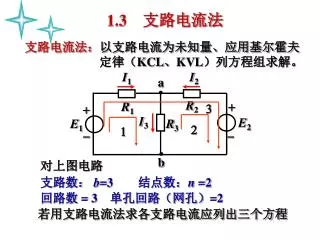

I 1. I 2. a. R 2. +. R 1. 3. +. I 3. E 2. E 1. R 3. -. -. 2. 1. b. 1.3 支路电流法. 支路电流法： 以支路电流为未知量、应用基尔霍夫 定律（ KCL 、 KVL ）列方程组求解。. 对上图电路 支 路数： b =3 结点数： n =2. 回路数 = 3 单孔回路（网孔） =2. 若用支路电流法求各支路电流应列出三个方程. I 1. I 2. a. R 2. +. R 1. +.

varana
Download Presentation

1.3 支路电流法

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. I1 I2 a R2 + R1 3 + I3 E2 E1 R3 - - 2 1 b 1.3支路电流法 支路电流法：以支路电流为未知量、应用基尔霍夫 定律（KCL、KVL）列方程组求解。 对上图电路 支路数： b=3 结点数：n =2 回路数 = 3 单孔回路（网孔）=2 若用支路电流法求各支路电流应列出三个方程

  2. I1 I2 a R2 + R1 + I3 E2 E1 R3 - - 2 1 b 支路电流法的解题步骤: 1. 在图中标出各支路电流的参考方向，对选定的回路 标出回路循行方向。 2. 应用 KCL 对结点列出( n－1 )个独立的结点电流 方程。 3. 应用 KVL 对回路列出b－( n－1 )个独立的回路 电压方程（通常可取网孔列出）。 4. 联立求解 b个方程，求出各支路电流。 对结点 a： 例1： I1+I2–I3=0 对网孔1： I1 R1 +I3 R3=E1 对网孔2： I2 R2+I3 R3=E2

  3. I3 a I2 I1 R1 R2 R3 + + US1 US2 – – b 2 1 例2. US1=130V, US2=117V, R1=1, R2=0.6, R3=24. 求各支路电流及电压源各自发出的功率。 解 (1) n–1=1个KCL方程： 节点a：–I1–I2+I3=0 U=US (2) b–n+1=2个KVL方程： R1I1–R2I2=US1–US2 I1–0.6I2=130–117=13 R2I2+R3I3= US2 0.6I2+24I3=117

  4. –I1–I2+I3=0 I1=10 A 解之得 I1–0.6I2=130–117=13 I2= –5 A 0.6I2+24I3=117 I3=5 A P发=715 W P吸=715 W (3) 联立求解 (4) 功率分析 PU S1发=US1I1=13010=1300 W PU S2发=US2I2=130(–10)= –585 W 验证功率守恒： P发= P吸 PR 1吸=R1I12=100 W PR 2吸=R2I22=15 W PR 3吸=R3I32=600 W

  5. a I1 I2 R1 R2 IG G c d R4 R3 I3 I4 b I – + E 例3： (1) 应用KCL列(n-1)个结点电流方程 对结点 a： I1 – I2 –IG = 0 对结点 b： I3 – I4 +IG = 0 RG 对结点 c： I2 + I4 – I= 0 (2) 应用KVL选网孔列回路电压方程 对网孔abda：IG RG – I3 R3 +I1 R1 = 0 对网孔acba：I2 R2 –I4 R4 – IG RG = 0 对网孔bcdb：I4 R4 + I3 R3 = E 试求检流计中的电流IG。 (3) 联立解出IG 因支路数 b=6， 所以要列6个方程。

  6. a c + – I3 I2 42V 6 3 7A 12 I1 d b 例4：试求各支路电流。 支路中含有恒流源。 2 1 支路数b =4，但恒流源支路的电流已知，则未知电流只有3个，能否只列3个方程？ 可以。 注意： (1) 当支路中含有恒流源时，若在列KVL方程时，所选回路中不包含恒流源支路，这时，电路中有几条支路含有恒流源，则可少列几个KVL方程。 (2) 若所选回路中包含恒流源支路，则因恒流源两端的电压未知，所以，有一个恒流源就出现一个未知电压，因此，在此种情况下不可少列KVL方程。

  7. a c + – I3 I2 42V 6 3 7A 12 I1 d b 例5：试求各支路电流。 支路数b =4，但恒流源支路的电流已知，则未知电流只有3个，所以可只列3个方程。 2 1 支路中含有恒流源。 (1) 应用KCL列结点电流方程 对结点 a： I1 + I2 –I3 = – 7 因所选回路不包含恒流源支路，所以，3个网孔列2个KVL方程即可。 (2) 应用KVL列回路电压方程 对回路1：12I1 – 6I2 = 42 对回路2：6I2 + 3I3 = 0 (3) 联立解得：I1= 2A，I2= –3A，I3=6A

  8. a c + – I3 I2 42V 6 3 7A 12 I1 d b 例7：试求各支路电流。 支路数b =4，且恒流源支路的电流已知。 1 2 3 + UX – (1) 应用KCL列结点电流方程 因所选回路中包含恒流源支路，而恒流源两端的电压未知，所以有3个网孔则要列3个KVL方程。 对结点 a： I1 + I2 –I3 = – 7 (2) 应用KVL列回路电压方程 对回路1：12I1 – 6I2 = 42 对回路2：6I2 + UX= 0 对回路3：–UX+ 3I3 = 0 (3) 联立解得：I1= 2A，I2= –3A，I3=6A

  9. i3 i5 R3 a b i1 i2 i4 R1 iS R2 R4 + uS – c + u – 1 3 2 例8. 列写如图电路的支路电流方程(含理想电流源支路)。 b=5, n=3 解 KCL方程： -i1- i2 + i3 = 0 (1) -i3+ i4-i5 = 0 (2) KVL方程： R1i1-R2i2 = uS (3) R1i1-R2i2 = uS (3) R2i2+R3i3+R4i4 = 0 (4) R2i2+R3i3+R4i4 = 0 (4) - R4i4+u = 0 (5) i5 = iS (5) i5 = iS (6)

  10. 支路法的一般步骤： (1) 标定各支路电流（电压）的参考方向； (2) 选定(n–1)个节点，列写其KCL方程； (3) 选定b–(n–1)个独立回路，列写其KVL方程； (元件特性代入) (4) 求解上述方程，得到b个支路电流； (5) 进一步计算支路电压和进行其它分析。 支路法的特点： 支路电流法是最基本的方法，在方程数目不多的情况下可以使用。由于支路法要同时列写 KCL和KVL方程， 所以方程数较多，且规律性不强(相对于后面的方法)，手工求解比较繁琐，也不便于计算机编程求解。
