Wimax

Wimax

Réseaux Longue Distance – Réseaux Haut Débit

KLEIN Josselin

BERNARD Richard

SRC – GROUPE C


Wimax1

Wimax

  • I. Introduction au Wimax

  • II. Le Wimax

  • III. Le Wimax fixe et le Wimax mobile

  • IV. Le Wimax en France

  • V. Spécificités du Wimax


I introduction au wimax

I. Introduction au Wimax

  • Qu’est ce le Wimax ?

    • le Wimax (Worldwide Interoperability for Microwave Access) est un standard de réseau sans fil destiné à remplacer le Wifi car elle permet de meilleures performances.

    • Créé par les sociétés Intel et Alvarion en 2002 et ratifié par l'IEEE (Institute of Electrical and Electronics Engineer) sous le nom IEEE-802.16.


Ii le wimax

II. Le Wimax

  • Ses objectifs

    • L'objectif du WiMAX est de fournir une connexion internet à haut débit sur une zone de couverture de plusieurs rayons de kilomètres.

  • Son fonctionnement

    • Le Wimax fonctionne avec un principe de station de base, une antenne centrale qui sera reliée aux antennes des abonnés. (voir diapo suivante)

    • Le Wimax permet, théoriquement, un débit de 75Mbits/s sur un rayon de 50 kilomètres.

  • Ses limites

    • Le débit diminue avec la présence d’obstacles que l’on détermine avec les termes LOS (line of sight : présence d’obstacles) et NLOS (Non line of sight : pas de présence d’obstables).

    • Le débit réel lors de la présence d'obstacles ne pourra ainsi excéder 20 Mbit/s.


Ii le wimax1

II. Le Wimax


Iii le wimax fixe et le wimax mobile

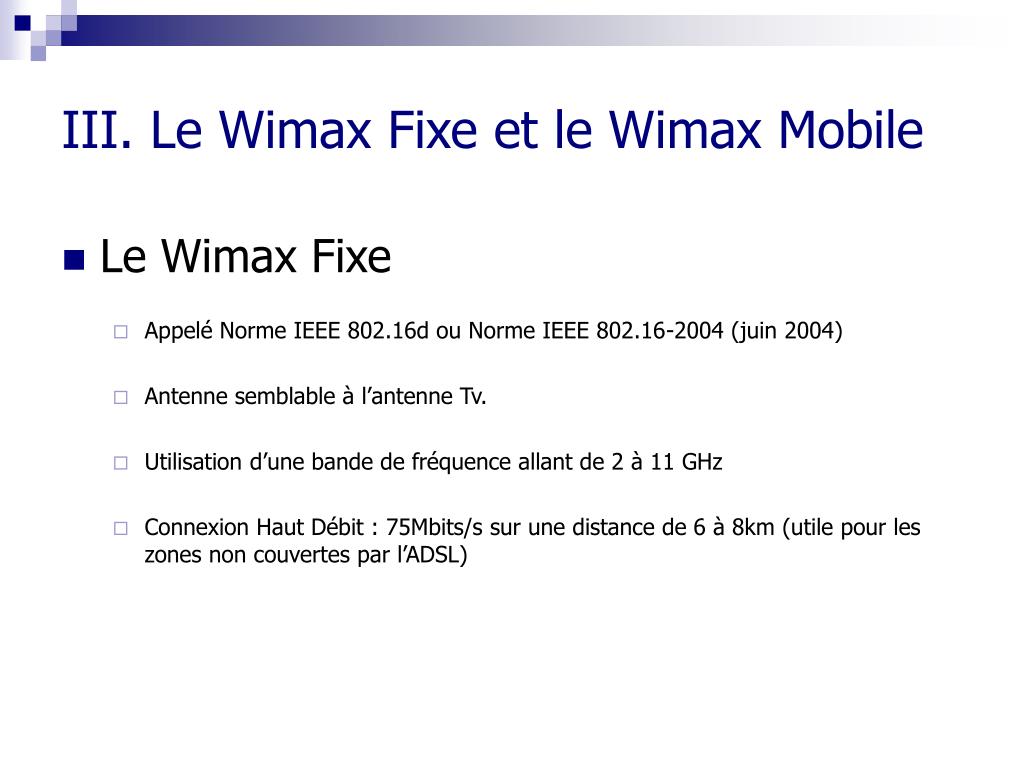

III. Le Wimax Fixe et le Wimax Mobile

  • Le Wimax Fixe

    • Appelé Norme IEEE 802.16d ou Norme IEEE 802.16-2004 (juin 2004)

    • Antenne semblable à l’antenne Tv.

    • Utilisation d’une bande de fréquence allant de 2 à 11 GHz

    • Connexion Haut Débit : 75Mbits/s sur une distance de 6 à 8km (utile pour les zones non couvertes par l’ADSL)


Iii le wimax fixe et le wimax mobile1

III. Le Wimax Fixe et le Wimax Mobile

  • Le Wimax Mobile

    • Appelé Norme IEEE 802.16e

    • Aucune installation encore réalisée.

    • Permettrait une connexion omniprésente par l’intermédiaire d’un appareil mobile

    • Moindre coût que pour une installation Wifi ou filaire

    • Utilisation d’une bande de fréquence allant de 2 à 6 GHz

    • Débit : 30 Mbits/s sur une distance allant jusqu’à 3,5km


Iv le wimax en france

IV. Le Wimax en France

  • Organisme

    • ARCEP (Autorité de régulation des communications électroniques et des postes) délivre les licences Wimax et n’a pas encore autorisé le Wimax mobile en France.

    • Des opérateurs possèdent une licence Wimax nationale telles que Iliad ou Bolloré Télécom mais il existe encore des incompatibilités entre les équipements.

    • Contrairement aux autres grandes métropoles du Monde, les offres d’accès au Wimax n’existe toujours pas en France


V sp cificit s du wimax

V. Spécificités du Wimax

  • Bandes de fréquences et Débit

    • Le Wimax peut fonctionner dans une bande de fréquence allant de 2 à 11Ghz.

    • Débits permis par le Wimax est de 75Mbits/s pour le Wimax Fixe et 30Mbits/s pour le Wimax Mobile

  • Modulations

    • Pour la norme IEEE 802.16-2004, la modulation utilisée correspond à OFDM dont l’antenne est une antenne directive permettant un débit plus élevé et un coût minimum

    • Pour la norme IEEE 802.16e, la modulation utilisée est OFDMA. Elle offre plus de flexibilité car l’antenne utilisée est de type multidirectionnelle, elle réduit donc les interférences et permet une réduction d’obstacles


V sp cificit s du wimax1

V. Spécificités du Wimax

  • Qu’est ce qu’une antenne directive?

    • C’est un antenne conçue pour produire ou capter un rayonnement dans une direction privilégiée

  • Qu’est ce que le MIMO?

    • Technique qui permet d'augmenter le débit et surtout d'élargir la portée d'un réseau sans fil grâce à l’utilisation de plusieurs antennes directives.


V sp cificit s du wimax2

V. Spécificités du Wimax

  • Mesure de sécurité du Wimax

    • L’authentification de la machine par échange et reconnaissance de certificats afin d’éviter des intrusions de pirates.

    • L’utilisateur devra s’authentifier par un protocole appelé EAP (Extensible Authentication Protocol)

    • Les données seront cryptées par la méthode de chiffrement DES (Data Encryption Standard) ou AES (Advanced Encryption Standard) qui sont plus sûrs que la clef WEP.


V sp cificit s du wimax3

V. Spécificités du Wimax

  • Handoff et Roaming

    • Ces deux spécifications sont utilisées par le Wimax Mobile.

    • Le roaming ou « itinérance » décrit la faculté de pouvoir appeler ou être appelé quelle que soit sa position géographique.

    • On permet le roaming entre différents opérateurs car tout les opérateurs ne couvrent pas les zones dites blanches. L’utilisateur peut donc utiliser le réseau d’un autre opérateur.

    • Le roaming est prévu pour la norme IEEE. En effet, deux groupes travaillent actuellement dessus (The Service Providers Group et the Network Working Group).


Conclusion

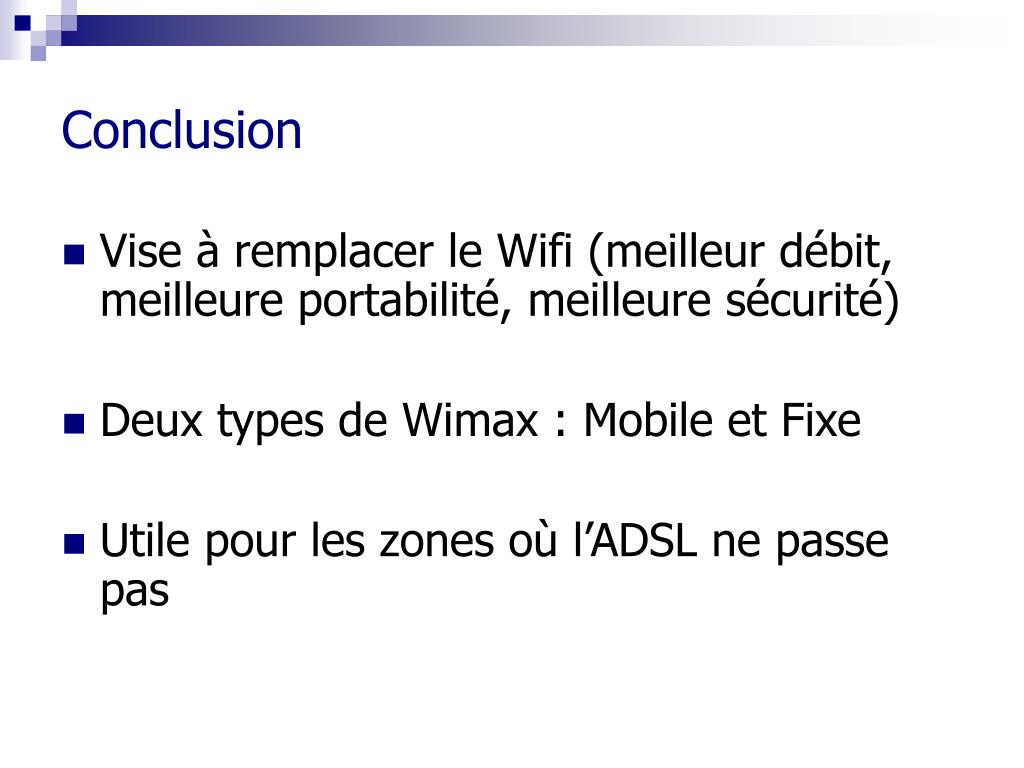

Conclusion

  • Vise à remplacer le Wifi (meilleur débit, meilleure portabilité, meilleure sécurité)

  • Deux types de Wimax : Mobile et Fixe

  • Utile pour les zones où l’ADSL ne passe pas
