Presentation Transcript


Skupen naslov e po te

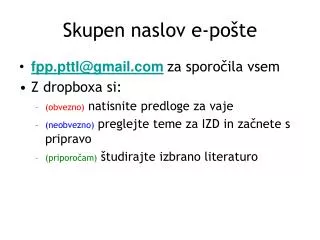

Skupen naslov e-pošte

  • [email protected] sporočila vsem

  • Z dropboxa si:

    • (obvezno) natisnite predloge za vaje

    • (neobvezno) preglejte teme za IZD in začnete s pripravo

    • (priporočam) študirajte izbrano literaturo


Skupen naslov e po te

Vaje

  • Računske: primeri za DN2 in DN3

  • Laboratorijske (od 10. marca):

    • Skupina nad 15 študentov ne more naenkrat v laboratorij.

    • V večjih skupinah bo način izvajanja vaj bolj odvisen od vaše priprave kot v manjših.

    • uvrstitev v posamezno skupino je deloma odvisna od vaše udeležbe na vajah Informatika.


Laboratorijske vaje ap

Laboratorijske vaje AP

  • Ponedeljek

    • 1.6: 10:30-12:05

    • 1.1: 12:10-13:45

    • 1.3: 13:50-15:25

  • Četrtek

    • 1.2: 11:20-12:55

    • 1.5: 13:00-14:35

    • 1.4: 14:40-16:15

    • DOGOVOR

    • NATISNITE si predloge na dropboxu.


Skupen naslov e po te

S pomočjo merjenja kapacitivnosti

zaznavamo tudi prisotnost ledu


Vpra anja in odgovori

Vprašanja in odgovori

  • Kako sta Coulombov zakon in elektrostatika uporabna v prometni stroki?

    • MEMS, senzor za odpiranje varnostnega meha, merilnik prisotnosti ledu

  • Kako se prenaša napetost z enega na drugo telo?

    • naboji potujejo z višjega (kjer je absolutno več V) na nižji potencial (kjer je absolutno manj V); vsaka 2 kV večja napetost podaljša iskro za 1mm (rel. vl.=0)

  • Če se pet ljudi prime za roke, prvi pa se dotakne električnega pastirja - koga najbolj strese?

    • stik z žico el. pastirja pod napetostjo povzroči neprijeten krč, ki si ga živali praviloma bolj zapomnijo kot ljudje

    • ob statični razelektritvi so toki majhni in hitro prenehajo (el. naboj, ki potuje po koži vzdraži le kožne živce),

    • pri el. pastirju pa so tokovi večji in stalni – 100μs in do 10 kV impulzi se ponavljajo, lahko vzbujajo celo krčenje mišic, ker ob toku skozi telo prideta konca mišic na tej poti na različna potenciala

    • na videz spontanemu krčenju mišic je Galvani rekel živalska elektrika, nato pa so ugotovili, da pritisnjena napetost vzbuja živec, ki ukazuje krčenja


Sprehod po poglavjih

Sprehod po poglavjih

  • Elektrostatika

    • Električna napetost nastane zaradi:

      • prenašanja naboja. Naboj se običajno prenaša s pomočjo trenja in se kopiči na površini teles. Elektrostatika (ES) najvišje U, I=0 (stanje tik pred strelo).

      • (ED) kemijskih reakcij med snovmi. Reakcija steče, ko postavimo prevodnik med reagenta (baterije)

      • (ED) elektromehanskih pojavov. Električna napetost nastane v tuljavi, ki se vrti v magnetnem polju. (električni generatorji v elektrarnah, vozilih..)

      • (EM) elektromagnetnih pojavov. Električna napetost nastane v tuljavi v spreminjajočem se magnetnem polju. (transformatorji, radio, RFID, ..)


Elektrostatika

Q

I

U

U

Elektrostatika

  • Dvopolni elementi električnih vezij: v čem je razlika med kondenzatorji in upori? Dielektrik preprečuje prevajanje toka, tok skozi upor teče.

  • Če napetost na kondenzatorju višamo, tok steče šele, ko nastane preboj

  • Linearnost karakteristik elementov: če povečujemo eno veličino, se sorazmerno poveča še druga


Sprehod po poglavjih1

Sprehod po poglavjih

  • Elektrostatika

  • Elektrodinamika

  • Elementi električnega tokokroga

  • Veriga generiranja, transformiranja in uporabe električne energije

  • Osnove digitalne elektronike

  • Osnove telekomunikacij


Elektrodinamika

I .. tok(A)

J .. tokovna gostota (A/m2)

F .. sila (N)

Elektrodinamika

  • Električni tok:količina naboja se v nekem območju spremeni za 1 kulon (= 1As) v 1 sekundi, tako zaznamo tok 1 amper (1A)

  • Tokovna gostota J

  • Jakost električnega toka I(ploskovni integral)

  • Materiali prevajajo (tokovi v kovinah, plinih, kapljevinah) zaradi električnega toka – se grejejo

    • galvanski toki vsepovsod (baterije, korozija)

    • kratek stik – kaj je to?

  • Električni tok povzroči magnetno polje

  • Med dvema tokoma zaznamo silo F

  • če sta toka I1 in I2 v vodnikih, ki sta dolga l, razmaknjena za d, vmes je vakuum, ki ima permeabilnost μ0 .. 4π10-7N/A2

Biot-Savartov zakon


Elektrodinamika1

R .. upornost (Ω)

ρ .. spec. upornost (Ωm)

γ .. spec. prevodnost (Sm)

P .. moč (W)

W .. energija (Ws)

I

U

l

Elektrodinamika

  • Iz elektrostatike v elektrodinamiko namesto (visokih) napetosti brez tokov, se pojavijo napetosti, ki poženejo toke

  • Ohmov zakon(v izvorni obliki)

  • Električna upornost R izražena na dva načina

  • Koliko znašajo upornosti v zabavni elektroniki?

    • enosmerni tokovi -> upornost R, izmenični tokovi -> impedanca Z (4Ω, 8 Ω)

  • Moč P

    • 1zW (10-21 W, 1 zeptovat, povprečna moč radijskih signalov s sonde pri planetu Jupiter, ko pridejo na Zemljo, da zaznamo tako šibek signal, rabimo70-metrsko anteno)

    • 1pW (10-12 W, moč človeškecelice)

    • 130 W (130W, največja moč, ki jo rabi Pentium 4 več)

    • 12,2 MW (12,2 106 W, moč, potrebna za pogon potniškega vlaka Eurostar z 20 vagoni (proga: London-Pariz-Bruselj))

    • 676 MW (676 106 W, največja moč JE Krško)


Elektrodinamika2

R .. upornost (Ω)

ρ .. spec. upornost (Ωm)

P .. moč (W)

W .. energija (Ws)

l

Elektrodinamika

  • Joulov zakon: električna energija (Pt=UIt=U2/R t) se pretvori v toploto (mc_pΔT)

  • Koliko se segreje žica ΔT, če jo priključimo na U = 3 kV?

  • Izmislimo si podatke o žici in času!

    • R=1Ω, baker(spec. upornost ρ = 0,0175 Ω mm2/m, gostota 8960 kg/m3, spec. toplota c_p = 8960 J /kg K)standardni preseki žic: S=1,5 mm2, S=2,5 mm2 in S=4,0 mm2

    • čas, kolikor teče tok zaradi U po žici t = 0,1 s

    • rezultati

      ΔT(S=1,5 mm2) = 2056 °C (! tališče bakra 1084 °C)

      Δ T(S=2,5 mm2) = 740 °C

      ΔT(S=4,0 mm2) = 289 °C


Elektrodinamika3

Elektrodinamika

  • Dva Kirchoffova izreka

    • poskus z dvema žarnicama

      • podatek o moči : kako močno sveti

      • ZANKA: zaporedna vezava žarnic

      • VOZLIŠČE: vzporedna vezava žarnic


Izra unajte u i in p

vozlišče

R123

R23

+

zanka

Izvor enosmerne napetosti

Izračunajte U, I in P

  • U0 = 10 V

  • R1 = 1 Ω

  • R2 = 2 Ω

  • R3 = 3 Ω

R2

R1

R3

I0

U0


Po predavanju

Po predavanju

  • 14 dni za DN2 in DN3

  • doslej zakoni: Coulomb, Ohm, BiotSavart, Joule, dva Kirchoffova izreka

  • Naslednjič: napetostni izvori, enosmerni in izmenični tok, (impedanca, fazni kot)
