Nuovi elementi funzionali progetto xFID

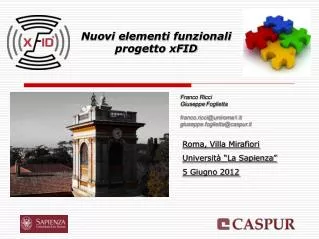

1. Nuovi elementi funzionali progetto xFID Franco Ricci Giuseppe Foglietta franco.ricci@uniroma1.it giuseppe.foglietta@caspur.it Roma, Villa Mirafiori Università “La Sapienza” 5 Giugno 2012

2. Villa Mirafiori – Giugno 2012 Indice • Videosrveglianza: il contesto • Descrizione del sistema (Videosorveglianza) • WebCam • Controllo accessi: il contesto • Descrizione del sistema (Controllo accessi) • Reader UHF ed antenne

3. Villa Mirafiori – Giugno 2012 Videosorveglianza: Contesto e Necessità • Il sistema xFID oltre alle funzioni di auto prestito e prestito assistito, offre la funzione di antitaccheggio. • La funzione di antitaccheggio “originaria” prevede un gate RFID in grado di individuare i tag che lo attraversano. • L’eventuale transito di un tag non autorizzato, innesca un sistema si segnalazioni visivo ed acustico. • Ben presto, si è resa necessaria l’aggiunta di un nuovo elemento funzionale: la videosorveglianza. • La videosorveglianza non è una novità, ciò che è vogliamo descrive sono il contesto nella quale è stata applicata e le modalità di applicazione.

4. Villa Mirafiori – Giugno 2012 Videosorveglianza (I) • La funzione di antitaccheggio “originaria” prevede un gate RFID in grado di individuare i tag che lo attraversano. • L’eventuale transito di un tag non autorizzato, innesca un sistema si segnalazioni visivo ed acustico. • Ben presto, si è resa necessaria l’aggiunta di un nuovo elemento funzionale: la videosorveglianza. • La videosorveglianza non è una novità, ciò che è vogliamo descrivere sono il contesto nella quale è stata applicata e le modalità di applicazione.

5. Villa Mirafiori – Giugno 2012 Videosorveglianza (II)

6. Villa Mirafiori – Giugno 2012 Videosorveglianza (III) • La videosorveglianza è applicata principalmente al varco antitaccheggio ma può essere usata anche come sistema di controllo delle sale. • Ha una duplice funzione: • Deterrente • Ausilio e verifica delle violazioni • Le telecamere, sono controllate direttamente da xGATE e si attivano solo nel momento in cui si verifica la violazione. • Tutto il resto del tempo sono disponibili con monitor remoti. • Le registrazioni dell’evento sono tali da catturare alcuni secondi precedenti all’evento (5-10 sec.) ed alcuni secondi dopo.

7. Villa Mirafiori – Giugno 2012 Videosorveglianza (IV) • Tutti gli eventi sono codificati ed archiviati. • È possibile associare in modo univoco e senza ambiguità un evento di xGATE con una o più registrazioni. • In questo modo sappiamo con sicurezza quali libri sono coinvolti nello specifico evento (xGATE) e in quali registrazioni ‘compaiono’. • Attualmente, per il software di videosorveglianza è utilizzato un prodotto open-source chiamato ZoneMinder http://www.zoneminder.com. • Può essere utilizzato con la maggior parte delle telecamere IP presenti sul mercato. • Tramite ZoneMinder si possono anche controllare i locali.

8. Villa Mirafiori – Giugno 2012 xGate Codice allarme

9. Villa Mirafiori – Giugno 2012 ZoneMinder Codice evento

10. Villa Mirafiori – Giugno 2012 WebCam

11. Villa Mirafiori – Giugno 2012 Controllo Accessi: Contesto e Necessità • Gli utenti sono dotati di tessera RFID per le operazioni di auto prestito e prestito assistito. • La tessera RFID può essere utile per altri scopi? • È nata la necessità di permettere l’accesso ai locali Bibliotecari fuori orario. • La tessera può essere utilizzata per controllare gli accessi. • Il sistema di videosorveglianza garantisce un ulteriore controllo sull’utenza. • Anche in questo caso, il controllo accessi non è una novità, ma il contesto di applicazione e la tecnologia utilizzata lo sono.

12. Villa Mirafiori – Giugno 2012 Controllo Accessi (I) • È necessario uno o più reader RFID. • È necessaria almeno un’antenna UHF per ogni varco. • Il reader utilizzato per il Gate non può, in generale, essere utilizzato per il controllo accessi. • Un reader come il Motorola FX7400 può pilotare fino a 4 antenne. • Un reader come il Motorola FX9500 può pilotare fino a 8 antenne.

13. Villa Mirafiori – Giugno 2012 Controllo Accessi (II) • Per attivare l’apertura del varco, è sufficiente avvicinare la tessera all’antenna. • La potenza di lettura e la distanza di lettura sono completamente personalizzabili. • L’antenna rileva la tessera anche all’interno di normali portafogli e senza doverla strofinare sull’antenna come accade con le tessere HF. • Il reader di controllo del varco può pilotare, serrature elettroniche e/o tornelli. • Tutti gli accessi sono registrati in xGATE

14. Villa Mirafiori – Giugno 2012 Controllo Accessi (III) • L’attuale modulo di controllo accessi, non permette nessun tipo di “profilazione” per l’utenza. • Un utente con una tessera RFID valida per il prestito, è abilitato per il controllo accessi. • Il nuovo modulo di controllo accessi permetterà di filtrare gli utenti che possono o meno utilizzare gli accessi in Biblioteca.

15. Villa Mirafiori – Giugno 2012 Schema logico controllo accessi

16. Villa Mirafiori – Giugno 2012 Reader UHF FX9500 FX7400

17. Villa Mirafiori – Giugno 2012 Antenna controllo accessi

18. Villa Mirafiori – Giugno 2012 Grazie per l’attenzione. franco.ricci@uniroma1.it giuseppe.foglietta@casur.it
