1 目的 : 規範保養動作 , 全面具體對設備進行保養 . 2 對象 : SMT 工程技術人員 3 保養的分類 : 日保養 , 周保養 , 月保養 , 季保養 , 年度保養. 機台外形 ︰. MSF 保 養 手 冊. 3-1 保養時間分配及所需工具 ︰ 3-1-1 日保養 : 每次每線耗時 15 分鐘 周期保養 : 每次每線耗時二小時 . 月保養 : 每次每線耗時四小時 . 季度保養 : 每次每線耗時六小時 . 年度保养 : 每台机一天.

Download Presentation

MSF 保 養 手 冊

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Msf

1目的:規範保養動作,全面具體對設備進行保養.

2對象: SMT工程技術人員

3保養的分類:

日保養,周保養,月保養,季保養,年度保養

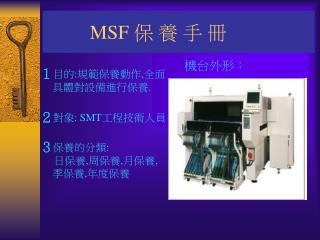

機台外形︰

MSF 保 養 手 冊


3 1 3 1 1 15

3-1保養時間分配及所需工具︰ 3-1-1 日保養: 每次每線耗時15分鐘周期保養: 每次每線耗時二小時.月保養: 每次每線耗時四小時.季度保養: 每次每線耗時六小時.年度保养: 每台机一天


Msf

3-1–2 內六角扳手 (公制) 注油枪(注黄油) 润滑油(黄油和MP GREASE) NOZZLE油(Touch lube)螺丝刀(一字和十字) 无尘纸或毛布 毛刷 无水酒精風槍


3 2 3 2 1

3-2 保養所需潤滑油列表:3-2-1 滑動部件,滾珠絲杠及鏈條


3 2 2

3-2-2 油槍與設備油嘴的匹配表:


Msf

油枪及油嘴形状

1

2

6

3

4

8

5

7

9

10


3 3 3 3 1

3-3 保養內容3-3-1:日保養內容:


3 3 2

3-3-2:周保養內容:


3 3 3

3-3-3:月保養內容:


Msf

3-3-4:季保養內容:


4 4 1

4.具体保养部位图解:4-1日保養步驟:

(1)

1.用吸塵器清除機臺內部及feeder架異物及零碎零件.

2用無塵紙清潔機臺表面和內部及的髒污.


Msf

(2)

3.用無塵擦鏡紙清潔2DCAMERA及3DCAMERA表面灰塵及臟物(防止刮傷).

4.用無塵紙TRAY盤清潔表面灰塵及臟物.


Msf

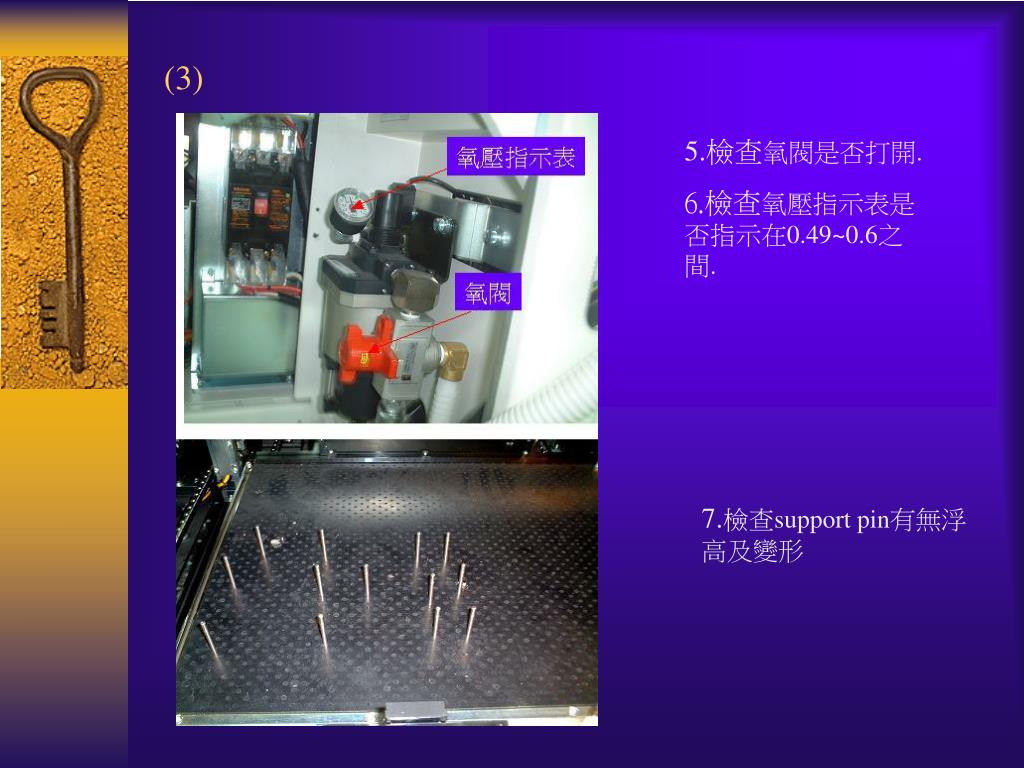

(3)

5.檢查氧閥是否打開.

6.檢查氧壓指示表是否指示在0.49~0.6之間.

(2)

(2)

7.檢查support pin有無浮高及變形


Msf

4-2周保養步驟:

(1)

1.先按日保養程序做完機臺的點檢,清潔!

(2)

2.點檢其是否破損或堵塞


Msf

HEAD (吸嘴部分)

(3)

3.點檢NOZZLE是否有臟污,是否破損(若破損應即時更換)

4.取下吸嘴,取出舊吸嘴過瀘棉,再用風槍和無塵紙清除其內部髒污,然后用Touch lube油給吸嘴前端加油,最后換上新過瀘棉.

TW 轴(传送部分)

5.檢查傳送帶及導輪是否齧合好.傳送帶是否鬆動.

6.用毛刷清除導軌上的髒污


Msf

絲槓部分:

(4)

4.毛刷清除表面髒污


Msf

(5)

料架部分

7.檢查料站內是否有雜物并用毛刷清除,再用無塵紙將其表面擦拭干凈.


Msf

4-3月保養步驟:

(1).1先按周保養程序做完機臺的點檢,清潔及個別部位加油.

(2)

头部驱动加油部分 (1) Spline shaft

2.用P型號油嘴注射潤滑油並清潔表面髒污


Msf

(2)

3.

3.1頭部COVER的拆卸,即移除四個定位螺絲.

3.2頭部基本結構.

3.3頭部絲槓的清潔:用毛刷清除其表面髒污.


Msf

(3) 導軌:

4.用P型號油嘴注射MP GREASE潤滑油


Msf

(4)

吸嘴更換支座:

5.用毛刷清除滑塊上及表面的髒污並檢查支座內有無雜物有則清除.


Msf

(5)

絲槓部分:

6.用無塵紙清除干凈表面髒污及絲槓上附著的舊油,然後重新涂抹黃油彧 MP Grease油至絲槓上(涂抹應均勻).


Msf

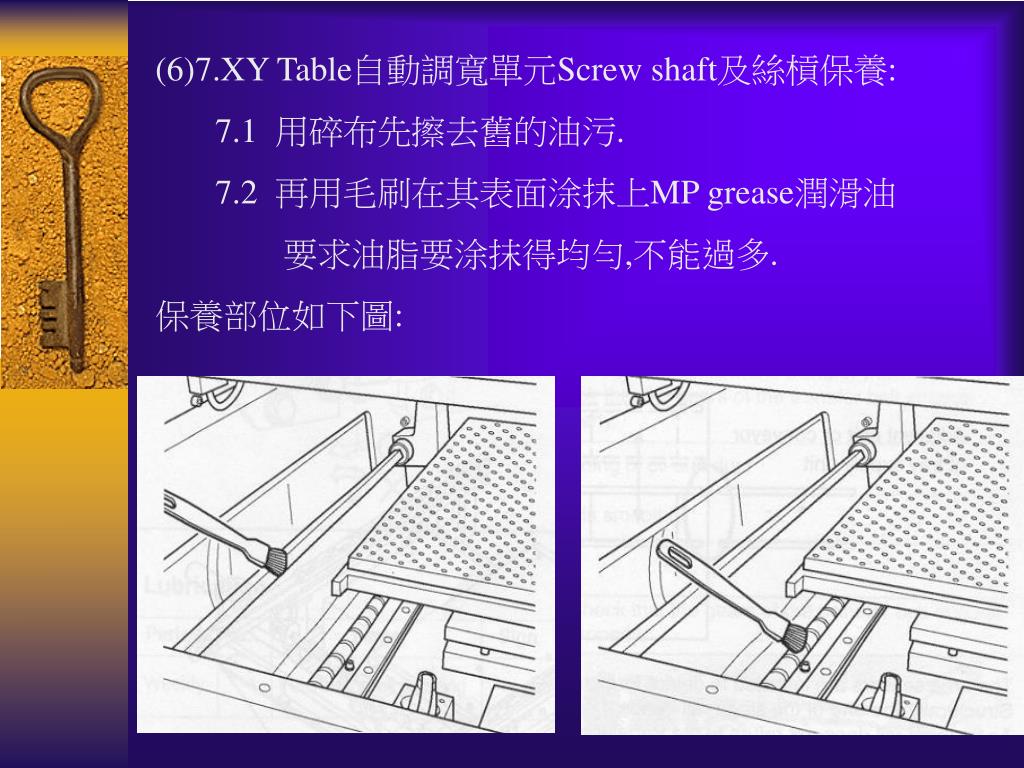

(6)7.XY Table自動調寬單元Screw shaft及絲槓保養:

7.1 用碎布先擦去舊的油污.

7.2 再用毛刷在其表面涂抹上MP grease潤滑油

要求油脂要涂抹得均勻,不能過多.

保養部位如下圖:


Msf

(7).8.自動調寬單元LM guide保養:

8.1 先用碎布擦去舊的油脂.

8.2 用油槍為油嘴注入MP grease油脂直到擠出舊油脂為止.

8.3 然后再擦去舊油脂. 保養部位如下圖:


Msf

4-3季保養步驟:

(1) TRAY LIFTER單元:

1.1 先用碎布擦去舊的油脂.

1.2 然后再擦去舊油脂. 保養部位如下圖:


Msf

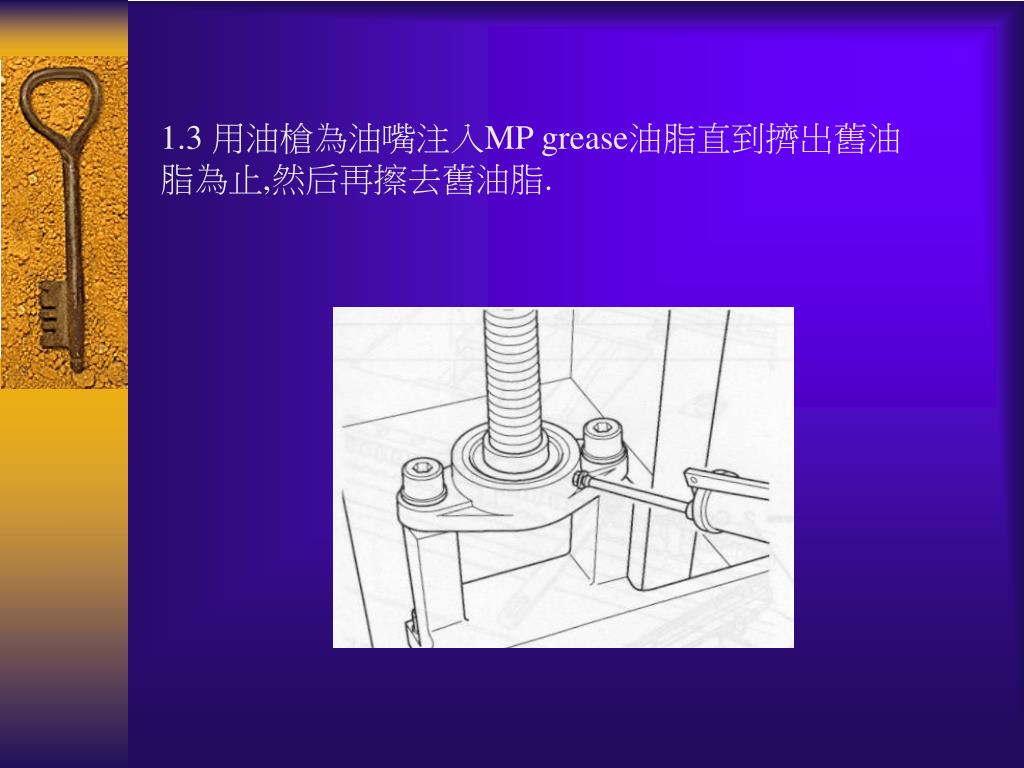

1.3 用油槍為油嘴注入MP grease油脂直到擠出舊油脂為止,然后再擦去舊油脂.


Msf

(2) X Y軸單元:

1.1 先用碎布擦去舊的油脂.並用毛刷清潔表面髒污.

1.2 然后再擦去舊油脂. 保養部位如下圖:


Msf

1.3 用油槍為油嘴注入MP grease油脂直到擠出舊油脂為止,然后再擦去舊油脂.
