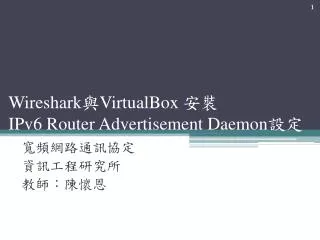

  1. Wireshark與VirtualBox安裝IPv6 Router Advertisement Daemon設定 寬頻網路通訊協定 資訊工程研究所 教師：陳懷恩

  2. Wireshark

  3. 至http://www.wireshark.org/ 下載wireshark

  4. 根據作業系統點選適當的版本 • http://voiplab.niu.edu.tw/ppt/ipv6/wireshark-win32-1.4.4.exe

  5. 設定安裝路徑

  6. 安裝WinPcap

  7. 安裝成功

  8. Wireshark介面

  9. 選取要抓封包的網卡

  10. VirtualBox

  11. 至http://www.virtualbox.org/ 下載並安裝virtualBox • http://voiplab.niu.edu.tw/ppt/ipv6/VirtualBox-4.0.4-70112-Win.exe

  12. 執行，新增一個虛擬機器 • 選擇OS 選擇Linux

  13. 設定記憶體大小，建議512MB

  14. 選擇硬碟空間 • 第一次必須建立虛擬硬碟空間

  15. 虛擬硬碟建置完成

  16. 虛擬機器建置完成

  17. 完成後可以看到左邊出現新的虛擬機器

  18. http://voiplab.niu.edu.tw/ppt/ipv6/Fedora-11-i386-DVD.iso

  19. IPv6 Router Advertisement Daemon (radvd)

  20. 安裝radvd前請先確定Linux的網路功能已開啟！ • 先至http://www.litech.org/radvd/下載Linux IPv6 Router Advertisement Daemon (radvd)，並安裝在Linux的作業系統裡。 • 或輸入 yum install radvd

  21. 利用vi 開啟/etc/radvd.conf來編輯設定。 輸入指令：vim /etc/radvd.conf • 按下鍵盤 鍵開始進行設定，請參考下頁。 • 文字編輯器設定完成後，先按下 退出編輯頁面。 • 接著輸入 :wq 表示儲存記錄並離開 • Linux指令可參考 鳥哥的Linux私房菜 http://linux.vbird.org/ Insert Esc

  22. radvd設定如下。 interface eth0 { AdvSendAdvert on; MaxRtrAdvInterval 10; MinRtrAdvInterval 15; AdvIntervalOpt on; prefix 9843:004:1234::1/64 { AdvRouterAddr on; AdvOnLink on; AdvAutonomous on; }; }; • Prefix格式： • 2001:學號後4碼:1234::1/64

  23. 輸入指令 • echo 1 > /proc/sys/net/ipv6/conf/all/forwarding • echo 1 > /proc/sys/net/ipv6/conf/default/forwarding • /etc/init.d/radvd start

  24. Linux 安裝 wireshark • yum install wireshark* • 透過wireshark觀察是否收到router advertisement • 可以從prefix information觀看自己所設定的prefix
