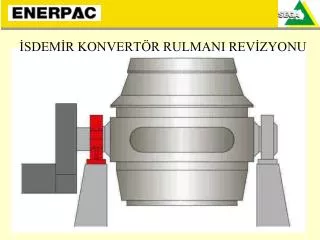

  1. İSDEMİR KONVERTÖR RULMANI REVİZYONU

  2. İŞİN TANIMI 450 ton kapasiteli konvertörün dönme ekseninde yer alan 180° karşılıklı iki rulmanın konumlarının değiştirilmesi Rulman Çapı:1250mm. Rulman Tipi : Çift parçalı

  3. Konvertörün üstten görünüşü ve rulmanların konumu

  4. KALDIRMA ÖNCESİ HAZIRLIKLAR • 450 ton ağırlığındaki boş konvertörün rulman üzerindeki baskı kuvvetini sıfırlayarak rulmanların çevrilmesini sağlamak suretiyle konvertör alt flanşından 4 adet CLL1504 silindir ile besleme yapılması. • Homojen yük dağılımı söz konusu olmadığından redüktör grubunun bağlı olduğu kısımda olası sarkmayı tölare edecek 2 adet CLL1504 silindir ile besleme yapılması. • Toplam 6 silindirin yükten bağımsız senkronize hareket etmesi için gerekli stroksensörlerinin devreye alınması • 8 bağımsız çıkışlı PLC destekli güç ünitesinin silindir ve stroksensörleriyle bağlantılarının sağlanması ve kontrolü

  5. SİLİNDİRLERİN KONUMU( üstten görünüm)

  6. Resim -1- Resim -2- Resim -1 : Konvertör alt kaldırma grubunun destek vagonu Resim-2: Konvertör içindeki silindir konumları

  7. Konvertörredüktör tarafındaki silindir beslemeleri

  8. Hidrolik güç ünitesinin devreye alınarak silindir ve strok kontrollerinin yapılması

  9. KALDIRMA SÜRECİ • Hidrolik silindirlerin yükle buluşması için gerekli boşluğun alınması. Bu kapsamda senkronize ünite üzerinden tüm silindirlere yük kontrolü modunda 0.2 ton karşılığı basınç uygulanmıştır • Silindirlerin yükle teması gerçekleştikten sonra stroksensörlerinin tüm değerleri sıfırlanarak referans kaldırma noktası oluşturulmuştur. • Konvertör 6 noktadan 15mm. yukarı kaldırılarak rulmanların kontrolü için güç ünitesi beklemeye alınmıştır .Bu esnada somun kilitli silindirlerin kontraları çevrilerek yükün hidrolikten ayrılması sağlanmıştır. • Yapılan kontrol sonrası konvertör rulmanlarının halen baskıda olduğu görülmüş ve senkronize çalışmadan çıkılarak ikili silindir grupları oluşturulmuştur.

  10. Aşağıdaki resimde görülen değerler , 6 silindirin final yükünü aldıktan sonra rulman uygun pozisyonu için bağımsız strok hareketlerini göstermektedir

  11. Hassas konumlandırma neticesinde rahatlayan rulman 90° çevrilerek nihai pozisyonuna getirilmiştir.

  12. Rulman döndürme işlemi sonrasında yatak kasnaklarının sıkılması Enerpactork anahtarı seti ile gerçekleştirilmiştir. ( S11000 – 4700Nm.)

  13. Soldan Sağa: Murat Çapkın ( Tekno Kontrol ) , Erdal Talay ( Çelikhane Başmühendisi), Serkan Özdemir ( Tekno Kontrol) , Barbaros Aybar ( Tekno Kontrol), Osman Çelik ( Çelik hane Mühendisi) , Emre Özipek ( Sega )

  14. TEŞEKKÜRLER
