Network originality competition

全国中小学信息技术创新与实践活动Network Originality Competition(第十届全国中小学信息技术与实践活动虚拟机器人灭火赛项培训讲义)

南昌 培训人:汪卫军

2012年03月31日


Network originality competition

赛事概况

虚拟机器人灭火

第十届NOC学生竞赛项目

虚拟机器人灭火


Network originality competition

NOC比赛

热博科技

热博HOTROBOT型教学机器人套装

第一阶段

3D虚拟仿真机器人灭火

第二阶段

机器人现场主题创作

热博机器人3D虚拟仿真系统软件V1.0.0.0

60%

40%

总成绩


Network originality competition

第一阶段任务

虚拟机器人灭火

虚拟仿真机器人灭火是模拟

现实家庭环境中处理火警的

过程。

制作一个由计算机程序控制

的虚拟机器人,在一套模拟

平面结构的房间里运动,找

到代表房间里火灾点的正在

燃烧的蜡烛并尽快将它扑灭。


Network originality competition

第一阶段场地说明

虚拟机器人灭火

蜡烛火焰

搜救区域

白色墙壁

黑色地板

1号

火焰识别圈

2号

门口识别白线

出发位置

4号

模拟家具

3号


Network originality competition

第一阶段比赛规则

虚拟机器人灭火

机器人停在灭火的位置

小学组

出发

搜索房间

灭火

停止

机器人停在出发位置

初中组

出发

搜索房间

灭火

回家

(回到出发点)

停止

高中组

出发

搜索房间

灭火

搜救

回家

(回到出发点)

停止

机器人停在出发位置


Network originality competition

第一阶段比赛规则

虚拟机器人灭火

任务划分

任务目标:在3分钟内机器人从启始点出发,搜索房间找到火焰、熄灭火焰并停止

小学组

灭火任务

任务目标:机器人完成灭火任务后,在4分钟内回到出发点停止,并且中途不得进入任何房间

任务目标:在3分钟内机器人从启始点出发,搜索房间找到火焰、熄灭火焰

初中组

灭火任务

回家任务

任务目标:在3分钟内机器人从启始点出发,搜索房间找到火焰、熄灭火焰

任务目标:机器人完成搜救任务后,在4分钟内回到出发点停止,并且中途不得进入任何房间

高中组

灭火任务

搜救任务

回家任务

任务目标:机器人完成灭火任务后,在3分钟内到达搜救区域,然后走出灭火所在房间。机器人垂直投影全部走出房间


Network originality competition

第一阶段比赛规则

虚拟机器人灭火

◆ 各单项任务必须根据以上任务顺序完成否则即整个任务失败

◆ 每个单项任务必须在其相应的顺序和位置完成才能算该单项任务完成

◆ 比赛过程中,任何一个单项任务失败,则此次计时比赛结束,此次任务及其后的各单项任务均按失败计时

◆ 各单项任务失败其时间均按照最长时间计时,并且不能获得相应任务系数

任务完成


Network originality competition

第一阶段比赛评分标准

虚拟机器人灭火

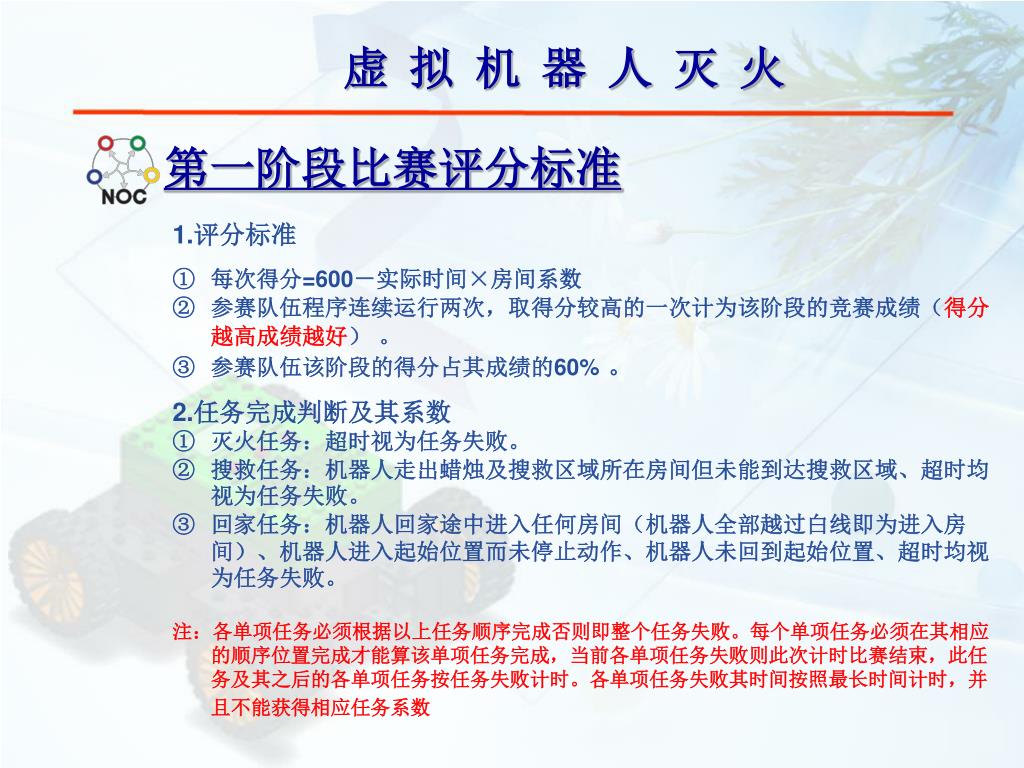

  • 1.评分标准

  • 每次得分=600-实际时间×房间系数

  • 参赛队伍程序连续运行两次,取得分较高的一次计为该阶段的竞赛成绩(得分越高成绩越好)。

  • 参赛队伍该阶段的得分占其成绩的60%。

  • 2.任务完成判断及其系数

  • 灭火任务:超时视为任务失败。

  • 搜救任务:机器人走出蜡烛及搜救区域所在房间但未能到达搜救区域、超时均视为任务失败。

  • 回家任务:机器人回家途中进入任何房间(机器人全部越过白线即为进入房间)、机器人进入起始位置而未停止动作、机器人未回到起始位置、超时均视为任务失败。

  • 注:各单项任务必须根据以上任务顺序完成否则即整个任务失败。每个单项任务必须在其相应的顺序位置完成才能算该单项任务完成,当前各单项任务失败则此次计时比赛结束,此任务及其之后的各单项任务按任务失败计时。各单项任务失败其时间按照最长时间计时,并且不能获得相应任务系数


Network originality competition

第一阶段比赛评分标准

虚拟机器人灭火

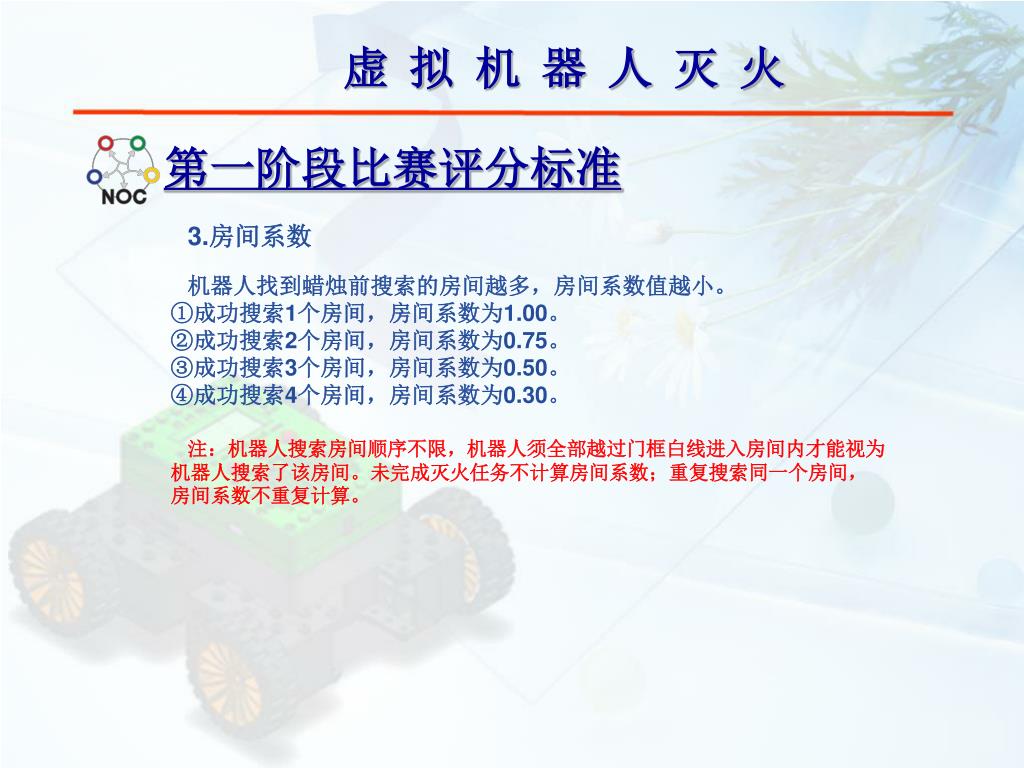

  • 3.房间系数

  • 机器人找到蜡烛前搜索的房间越多,房间系数值越小。

  • 成功搜索1个房间,房间系数为1.00。

  • 成功搜索2个房间,房间系数为0.75。

  • 成功搜索3个房间,房间系数为0.50。

  • 成功搜索4个房间,房间系数为0.30。

  • 注:机器人搜索房间顺序不限,机器人须全部越过门框白线进入房间内才能视为机器人搜索了该房间。未完成灭火任务不计算房间系数;重复搜索同一个房间,房间系数不重复计算。


Network originality competition

第一阶段比赛评分标准

虚拟机器人灭火

  • 4.实际时间

  • 实际时间为系统自动计时时间。包括灭火时间、搜救时间和回家时间。

  • 搜救时间定义:机器人熄灭蜡烛开始计时至机器人完全离开搜救对象所在房间终止。机器人地面垂直投影完全越过房间的白线视为机器人离开房间。

  • 回家时间(初中组)定义:机器人熄灭蜡烛开始计时至机器人回到代表家的白色区域并处于静止状态终止。

  • 回家时间(高中组)定义:机器人离开搜救对象所在房间开始计时至机器人回到代表家的白色区域并处于静止状态终止。


Network originality competition

小学虚拟灭火方案

虚拟机器人灭火

有火不进房

无火进房


Network originality competition

初中虚拟灭火方案

虚拟机器人灭火

有火不进房

无火进房


Network originality competition

高中虚拟灭火方案

虚拟机器人灭火

有火不进房

无火进房


Network originality competition

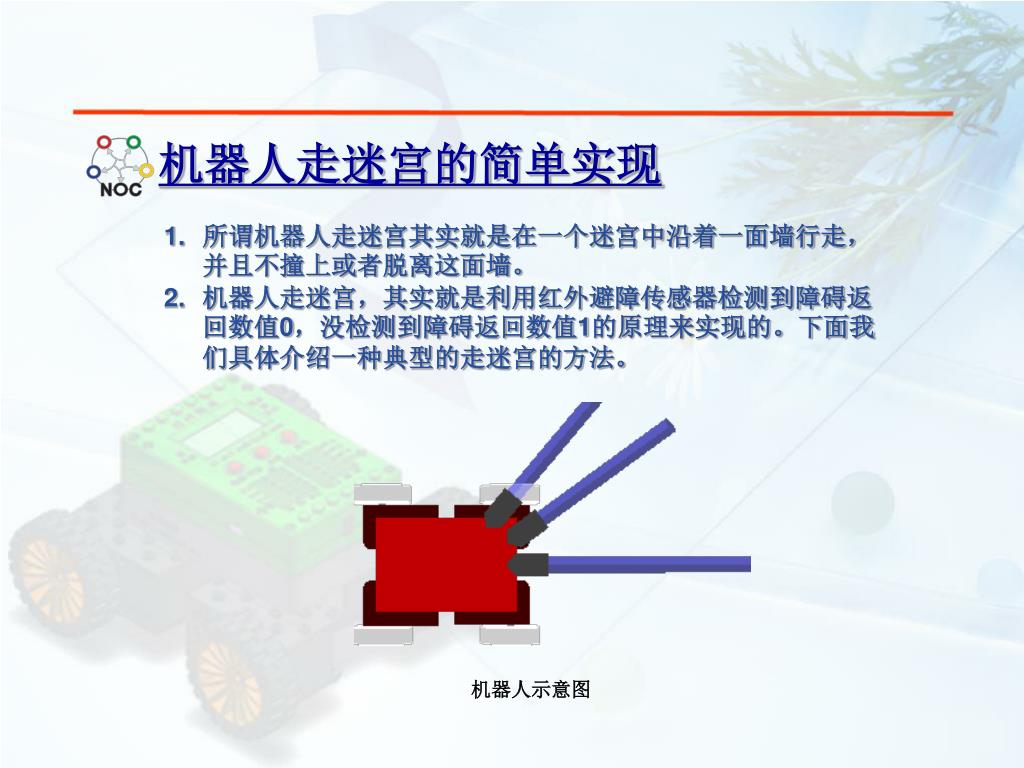

机器人走迷宫的简单实现

  • 所谓机器人走迷宫其实就是在一个迷宫中沿着一面墙行走,并且不撞上或者脱离这面墙。

  • 机器人走迷宫,其实就是利用红外避障传感器检测到障碍返回数值0,没检测到障碍返回数值1的原理来实现的。下面我们具体介绍一种典型的走迷宫的方法。

机器人示意图


Network originality competition

走迷宫的几种状态处理

图4

机器人左转

图3

机器人右转

图1

机器人直行

图2

机器人右转


Network originality competition

第二阶段现场主题制作

现场主题制作

选拔赛参赛队伍依据组委会统一提供的机器人构件(全国决赛采用

“杭州热博科技有限的积木式机器人平台—HOTROBOT”器材)按

走孤胆英雄的主题依序进行现场机器人搭建、编程及动作展示。参

赛队伍该阶段的得分占其总分数的40%,与第一阶段得分相加后为

参赛队伍的最终得分。最终得分最高者优胜。


Network originality competition

场地任务与场地要求

现场主题制作


Network originality competition

场地任务与场地要求

现场主题制作

  • 整个比赛场地为白色灯箱布喷绘而成。

  • 场地中的每个白色的方格子是边长为20厘米的正方形(不包含线条),每条线的宽度为2厘米,颜色为黑色。

  • 起点:起点是边长46厘米的黑色正方形。机器人出发前,整个身体必须位于起点黑色区域内。机器人完全走出起点,位于A线或者B线上,就得到了起点的1分。

  • 生死转盘:生死转盘为一个直径为4厘米的黑色圆点,位于交叉点上。机器人到达生死转盘后开始原地旋转360度,机器人在原地旋转时不得脱离黑色转盘,脱离该转盘即任务失败。多转不得分。

  • 雷区:雷区分布着10颗地雷。地雷是竖放的5号电池(直径1.5厘米,高度5厘米)。过雷区时,机器人碰倒2个地雷就算任务失败,碰倒一个地雷不得分。机器人整体通过雷区才能得分。

  • 沼泽:是由一段宽度是25厘米的通道。通道的直线距离是42厘米。通道用高度45厘米厚2左右厘米的木板组成,两边木板的上方用木条钉好,墙壁上粘满了双面胶。机器人完全通过沼泽才能得分。

  • 1分点:该交叉点旁标着黄色的数字1。机器人完全通过该点就得到1分。

  • 终点:终点是边长为40厘米的黑色正方形,当机器人完全进入终点,并且停止2秒以上时间,就得到终点得5分。

  • 实际场地可能有0.2厘米的误差,以实际提供的场地为准。


Network originality competition

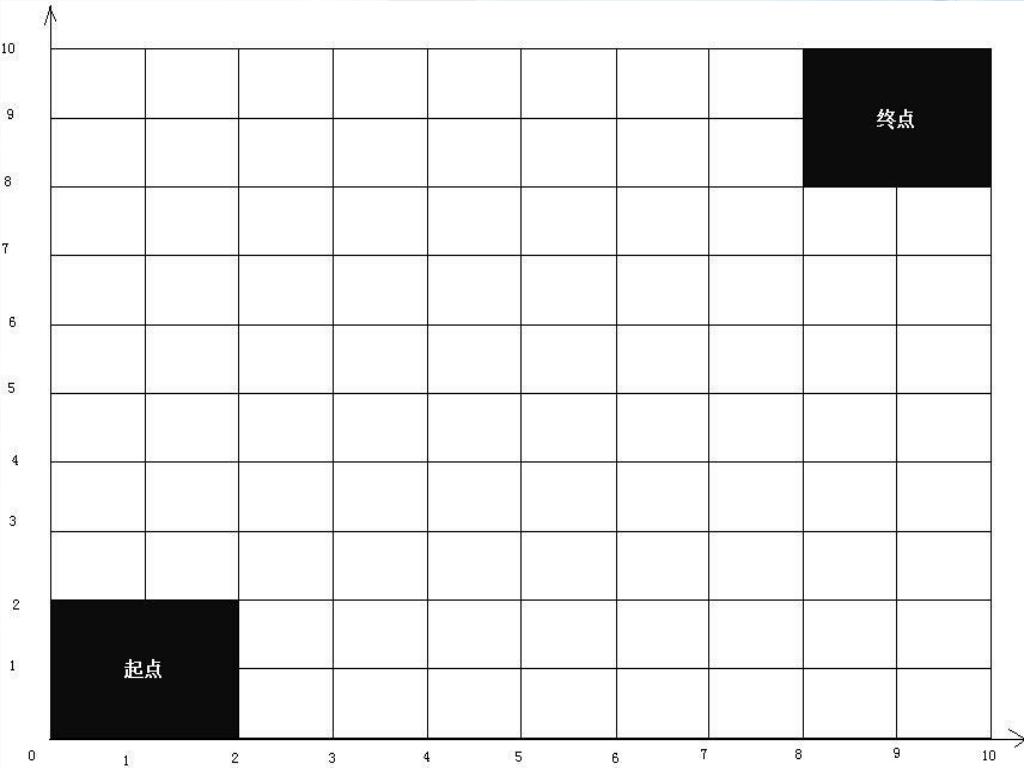

实际场地示意图

现场主题制作


Network originality competition

实际场地示意图

现场主题制作


Network originality competition

实际场地示意图----雷区

10厘米

10厘米

10厘米

10厘米

10厘米

10厘米

10厘米

10厘米

10厘米

10厘米

10厘米

10厘米

10厘米

10厘米

10厘米

10厘米

10厘米

现场主题制作


Network originality competition

实际场地示意图----沼泽

现场主题制作


Network originality competition

实际场地示意图----生死转盘

现场主题制作


Network originality competition

任务目标

现场主题制作

◆ 机器人从起点(1分)出发,沿着黑色线条,到达终点,限时5分钟。沿途寻找5个1分点,1个生死转盘(2分)、1个雷区(3分)、1个沼泽(4分)、终点(5分),共10个得分点。

◆ 得分点是现场随机分布,都位于十字交叉点上(注意:机器人只有完全通过得分点才能获得分数,重复通过同一得分点不重复得分)。

◆ 机器人前进时不得跳过相邻的交叉点,到达斜对角的交叉点,否则就算任务失败,该轮比赛结束。

◆ 任务失败时,计时停止,计分结束,原先的得分有效。


Network originality competition

任务目标

现场主题制作

◆小学组:必须完成生死转盘任务,其它任务可选择完成并得相应分数。如果没有完成生死转盘任务,则该项目成绩将扣除相应必须完成任务的分数。(该任务没有完成不得分,还要扣罚相应的分数。)

◆初中组:必须完成生死转盘、雷区两任务,其它任务可选择完成并得相应分数。如果没有完成必须完成的任务,则该项目成绩将扣除相应没有完成任务的分数。(该任务没有完成不得分,还要扣罚相应的分数。)

◆高中组:必须完成生死转盘、雷区、沼泽三任务,其它任务可选择完成并得相应分数。如果没有完成必须完成的任务,则该项目成绩将扣除相应没有完成任务的分数。(该任务没有完成不得分,还要扣罚相应的分数。)


Network originality competition

竞赛规则

现场主题制作

  • 机器人尺寸必须为不大于直径为20厘米高度为15厘米的圆柱体。

  • 竞赛用时: 90分钟/组别(在规定用时内可进行机器人搭建、编程、场地调试及程序调整。

  • 比赛时,机器人在同一地点(终点除外)停止1分钟以上的就算任务失败,原先得分有效,计时停止。

  • 动作展示仅限一次,时长5分钟/组别,按抽签顺序完成 。


Network originality competition

评分标准

现场主题制作

(1)动作展示用时:机器人由起点(整个机器人须全部落在起点黑色色块内)启动后开始计时至到达终点(机器人全部进入终点黑色色块内并停止2秒以上)停止计时。

(2)规定动作展示时间内,机器人按规定取得分数越高成绩越好。


Network originality competition

相关说明

现场主题制作

◆ 该项比赛为现场搭建、现场编程、现场调试项目,不允许参赛选手带任何计算机存储介质(U盘、光盘、磁盘等)进场。不允许带组装完好的机器人套装(机器人主机平台应和种类积搭套件、传感器分离,现场搭建)。违反规定且不听裁判阻劝者判定比赛失败。

◆ 在规定用时内可进行机器人搭建、编程、程序导入、场地调试及程序调整。

◆ 成绩计算:总成绩 = 虚拟灭火得分 × 60% + 机器人现场主题创作得分 × 40%。

◆ 比赛成绩以得分高的为胜;得分相同看时间,以机器人现场主题创作用时少的为胜。


Network originality competition

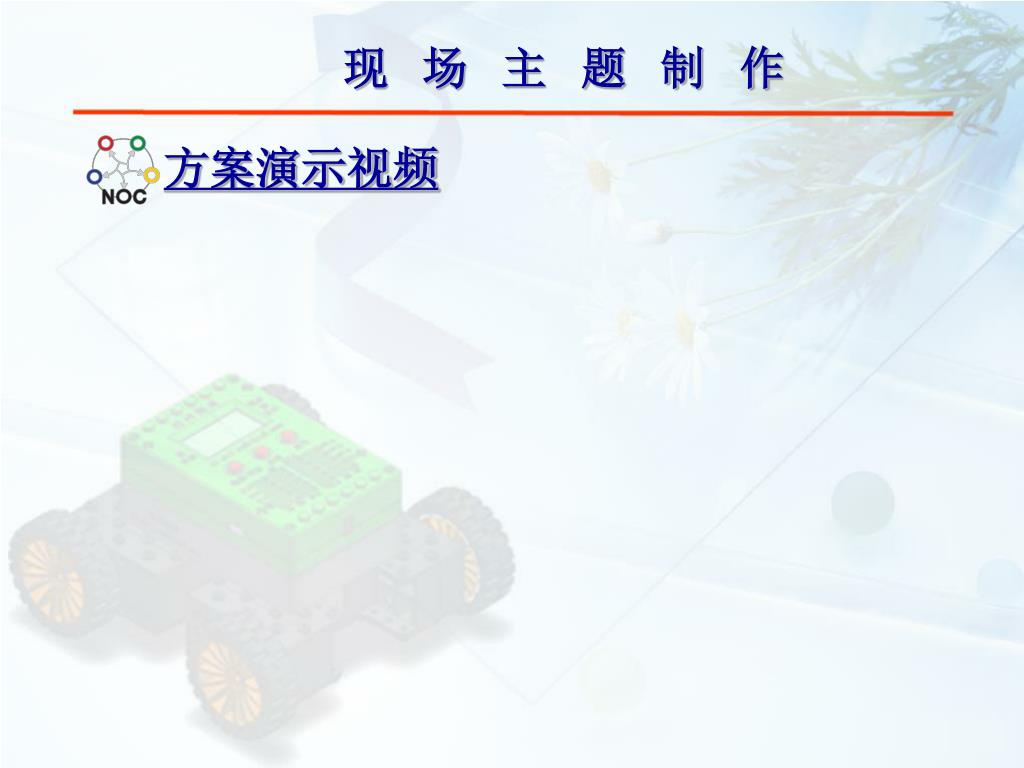

方案演示视频

现场主题制作


Network originality competition

两灰度传感器走轨迹介绍

现场主题制作基本轨迹介绍

  • 两个都没看到黑线机器人往前走直线

  • 左看到黑线机器人往左转

  • 右看到黑线机器人往右转

  • 注意:走的时候传感器处于线的两边


Network originality competition

现场主题制作

杭州热博科技有限公司

孤胆英雄—设计思路及要点

  • 项目简介

    • 计分点:

      起点、普通计分点、生死转盘、雷区、沼泽、终点

A

A

B

B


Network originality competition

现场主题制作

杭州热博科技有限公司

A

A

B

B


Network originality competition

杭州热博科技HOTROBOT控制器

杭州热博科技有限公司

A

A

B

B


Network originality competition

现场主题制作

杭州热博科技有限公司

孤胆英雄

2

  • 机器人运动方向定义

3

1

A

A

B

B

4


Network originality competition

现场主题制作

杭州热博科技有限公司

孤胆英雄

  • 计分节点参数标识

    • Fen_x:该节点X轴方向坐标

    • Fen_y:该节点Y轴方向坐标

    • Fen_t:该节点属性;1-普通计分点,2-生死转盘,3-雷区,4-沼泽,5-终点。

  • 计分点数组,从第一个计分点开始,将机器人需要经过的计分点依次记录在数组里。机器人根据计分数组对计分节点进行遍历。

A

A

B

B


Network originality competition

现场主题制作

杭州热博科技有限公司

孤胆英雄

  • 机器人行走思路

    • 机器人在出发点,取下一计分点的属性值,根据属性值来判断怎么走到下一计分点。

    • 机器人到达目标计分点后,取根据该计分点的属性,完成该计分点的任务:普通计分点、雷区只是经过即可;生死转盘计分点需要转360度;沼泽则需要启用红外测障传感器走出沼泽区;终点则需要停止机器人。

A

A


Network originality competition

热博仿真软件简介

杭州热博科技RB-3DRSS仿真系统

热博仿真软件特点

仿真多类项目

物理引擎

全景3D

重力、摩擦力

作用力、反作用力

速度、加速度

等物理量

迷宫灭火类

轨迹类

对抗类

综合类


Network originality competition

虚拟灭火演示

杭州热博科技RB-3DRSS仿真系统

热博图形化编程软件

(软件流程图)

热博机器人3D虚拟仿真软件


Network originality competition

仿真软件--物理引擎演示

杭州热博科技RB-3DRSS仿真系统

物理引擎

重力、摩擦力

作用力、反作用力等


Network originality competition

仿真软件--物理引擎演示

杭州热博科技RB-3DRSS仿真系统

物理引擎

重力、摩擦力

作用力、反作用力等


Network originality competition

杭州热博科技有限公司

  • 联系方式

    • 公司电话 0571-88362021

    • 公司传真0571-88362625

  • 我个人资料

    • 姓名汪卫军

    • 电话13958192626

    • QQ50811099

杭州热博科技有限公司


Network originality competition

谢谢大家
