  1. ÜLEVAADE PROTOTÜÜPIDE KIIRVALMISTAMISEST

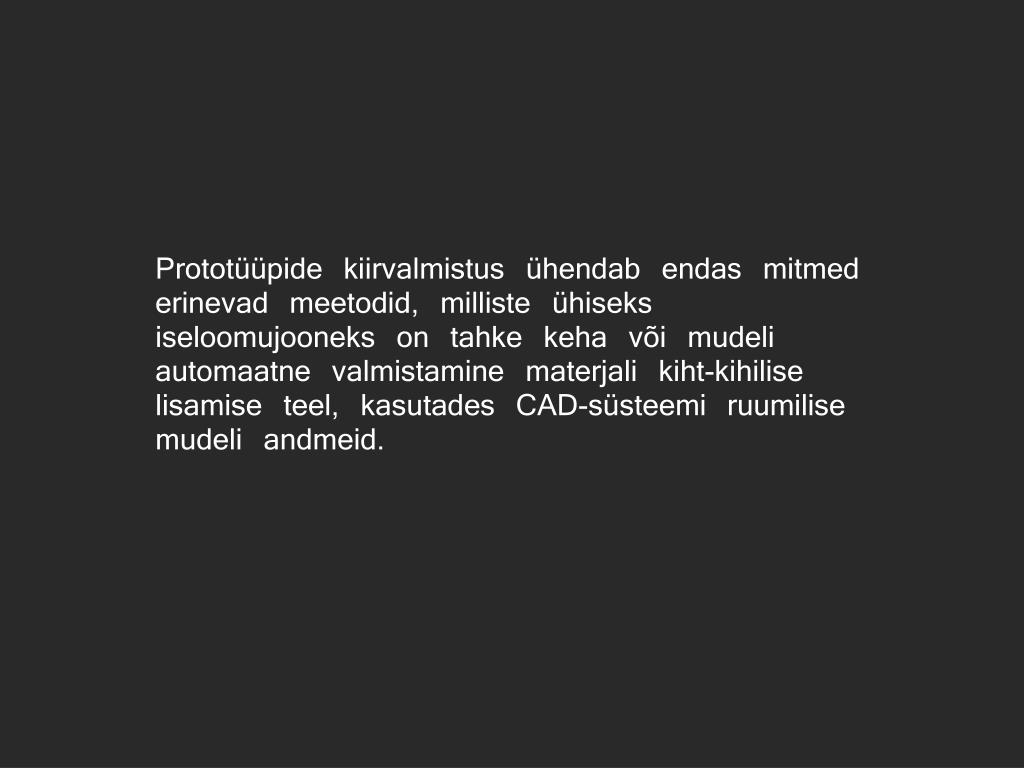

  2. Prototüüpide kiirvalmistus ühendab endas mitmed erinevad meetodid, milliste ühiseks iseloomujooneks on tahke keha või mudeliautomaatne valmistamine materjali kiht-kihilise lisamise teel, kasutades CAD-süsteemiruumilise mudeli andmeid.

  3. Prototüüpide kiirvalmistamine koosneb peamiselt viiest etapist:Toote 3D CAD mudeli loomineCAD mudeli konverteerimine STL formaatiDetaili pind esitatakse tasapinnaliste kolmnurkadena.Mida rohkem on kolmnurki, seda täpsem on esitatav pind,kuid seda suurem on fail ja konvertimise aeg on pikem. Formaat sobib kõigi tehnikate jaoks.Tarkvaraline STL mudeli lõikamine kihtideksOluline on määrata, kuidas mudel kihtideks lõigata, kuna sellest sõltub protsessi aeg ja kvaliteet.Detaili valmistamine kihtide kaupa kasutades erinevaid tehnikaid, materjale ja seadmeidValmistatud toote puhastamine ja viimistlemine

  4. SLA(Stereolitography)STEREOLITOGRAAFIA

  5. Meetodi eelised:Suur täpsus (laseri fookustäpi läbimõõt on 0,23…0,28 mm,kihipaksused 0,025…0,25 mm), mis seadmete arenedes suureneb veelgiPrototüüpide pinna väga hea kvaliteetValmistavate detailide mõõtmete lai diapasoon (kuni 500 x 500 x 600 mm)Meetod on väga töökindel tänu tööpõhimõtte lihtsusele ja seadmete laiale levikuleKaasaegsed materjalid võimaldavad luua ka funktsionaalseid prototüüpe

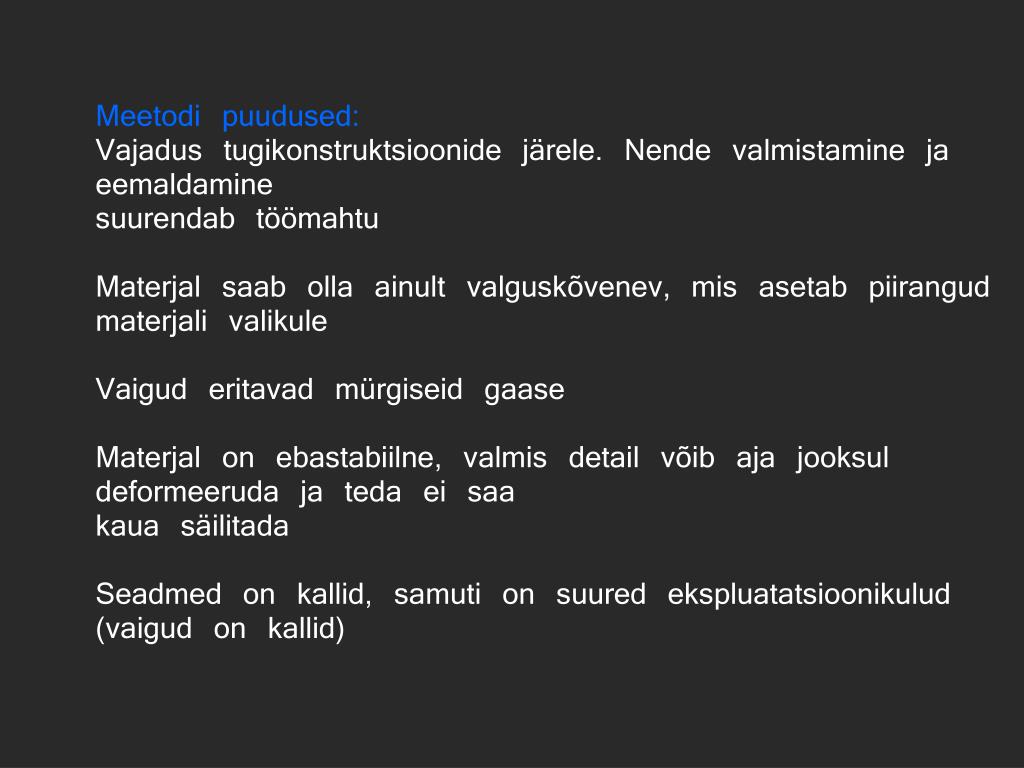

  6. Meetodi puudused:Vajadus tugikonstruktsioonide järele. Nende valmistamine ja eemaldaminesuurendab töömahtuMaterjal saab olla ainult valguskõvenev, mis asetab piirangud materjali valikuleVaigud eritavad mürgiseid gaaseMaterjal on ebastabiilne, valmis detail võib aja jooksul deformeeruda ja teda ei saakaua säilitadaSeadmed on kallid, samuti on suured ekspluatatsioonikulud (vaigud on kallid)

  7. SLS(Selective Laser Sintering)LASERPAAGUTAMINE

  8. Meetodi eelised:Saadud protoüübid on mõnikord täpsemad ja vastupidavamad, kui stereolitograafia meetodil valmsitatud detailid.Võimalik valmistada funktsionaalseid detaileVõimalus valmistada ka lõplikke detaile(eeskätt alumiinium ja titaaniumpulbritest valmistatavad)Liivvormide valmistamsie võimalus(räniliiv)

  9. Meetodi puudused:Saadud detailide pinnaviimistluse kvaliteet on tihtipeale madalam. Prototüübi pind jääb kare ja nõuab lisaaega viimistlemiseks.

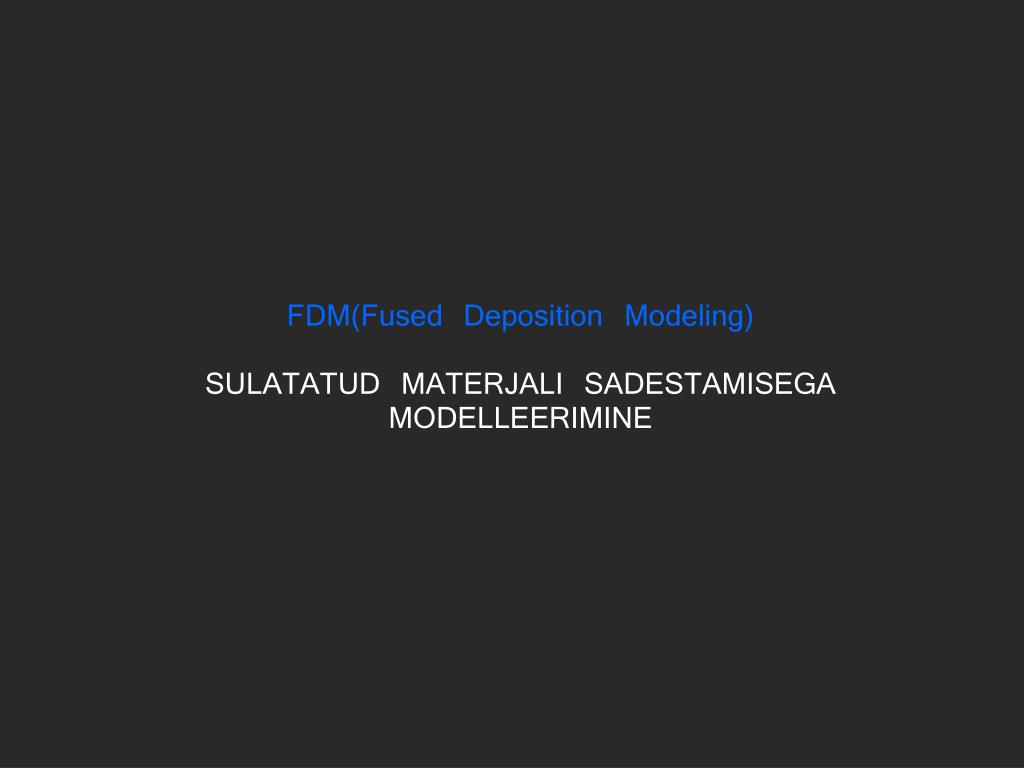

  10. FDM(Fused Deposition Modeling)SULATATUD MATERJALI SADESTAMISEGA MODELLEERIMINE

  11. Meetodi eelised:Saadud protoüübid on võrdlemisi vastupidavad ja sobivad funktsionaalseks testimiseks.Võimalus valmistada geomeetriliselt keerukaid detaile.

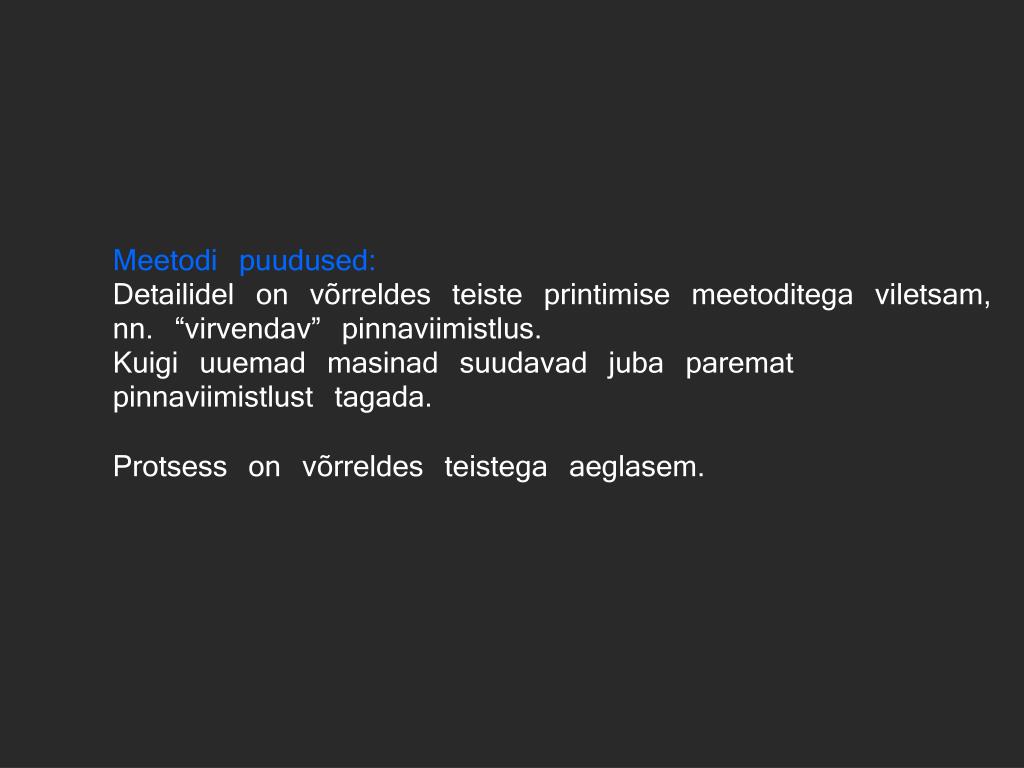

  12. Meetodi puudused:Detailidel on võrreldes teiste printimise meetoditega viletsam, nn. “virvendav” pinnaviimistlus.Kuigi uuemad masinad suudavad juba paremat pinnaviimistlust tagada.Protsess on võrreldes teistega aeglasem.

  13. 3DP: Three Dimensional Printing3-mõõtmeline printimine

  14. Eelised • Kiirus • Hind (üksikute detailide puhul) • Välimus (võimalik toota värvilisi detaile) • Võimalik toota keeruline geomeetriaga detaile

  15. Puudused • Kehv pinnakaredus • Väike materjalide valik

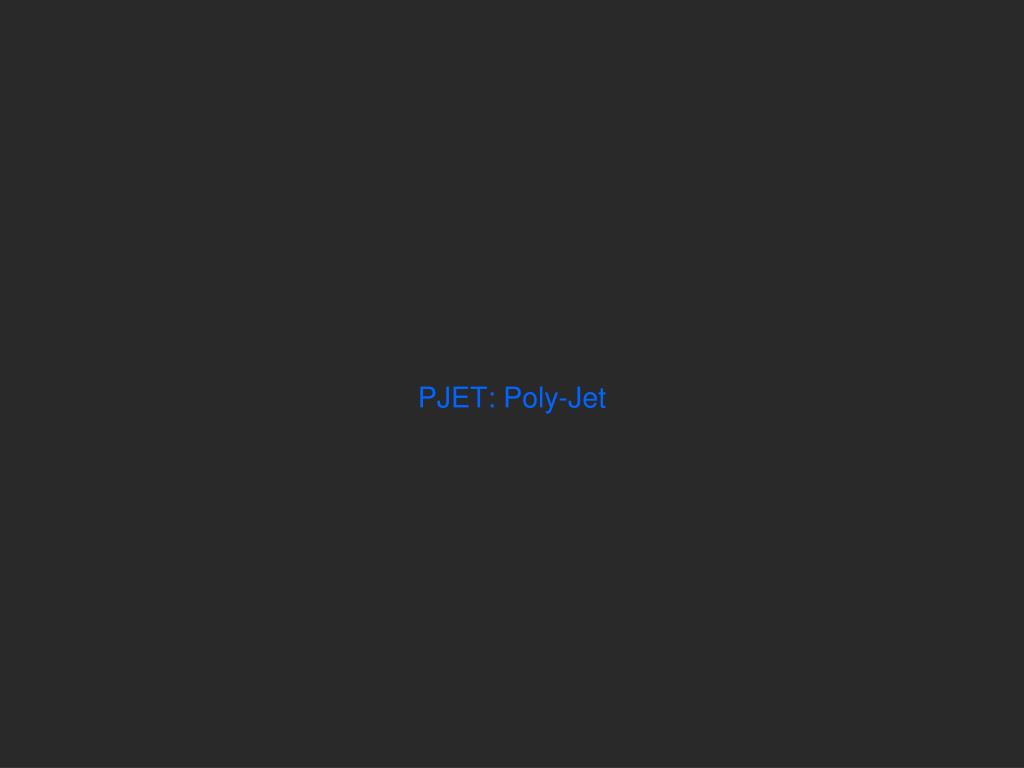

  16. PJET: Poly-Jet

  17. Eelised • Hea pinnakaredus (Parim liimsetest protsessidest) • Võimalik toota keeruline geomeetriaga detaile (Parim valik liimsetest protsessidest õõnsuste ja sisselõigetega detailide jaoks)

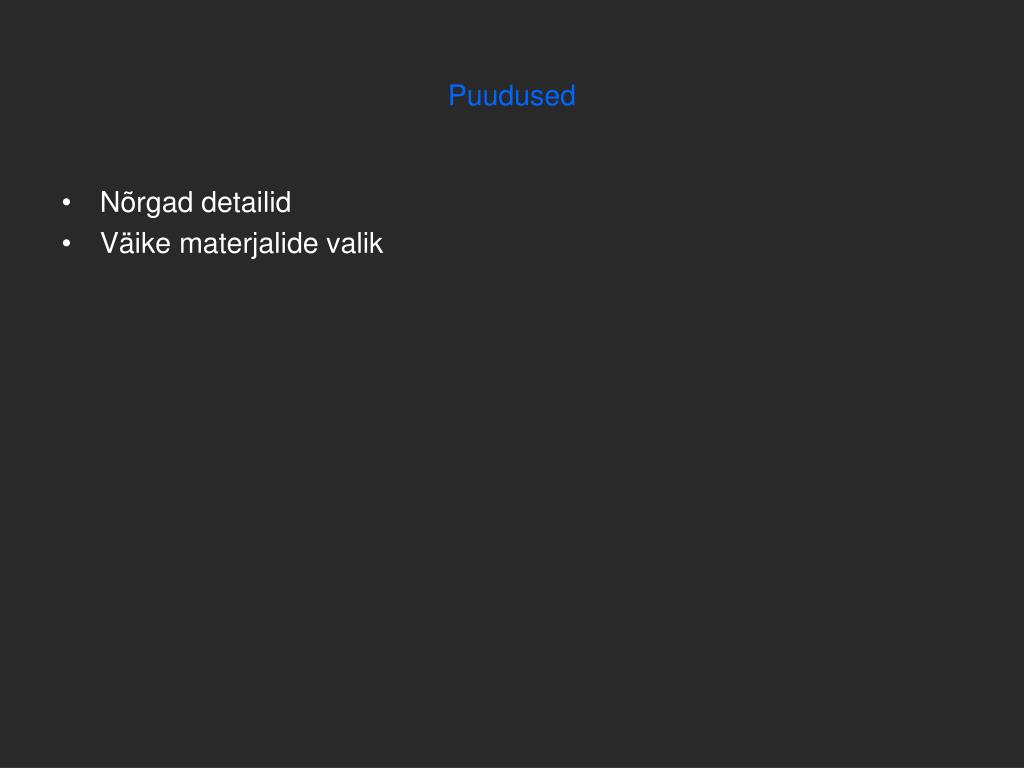

  18. Puudused • Nõrgad detailid • Väike materjalide valik

  19. CNC Machining: Computer Numerically ControlledCNC lõikamine

  20. Eelised • Hea pinnakaredus • Suur tugevus (sõltuvalt materjalist) • Materjali homogeensus

  21. Puudused • Geomeetrilised piirangud • Kõrge hind

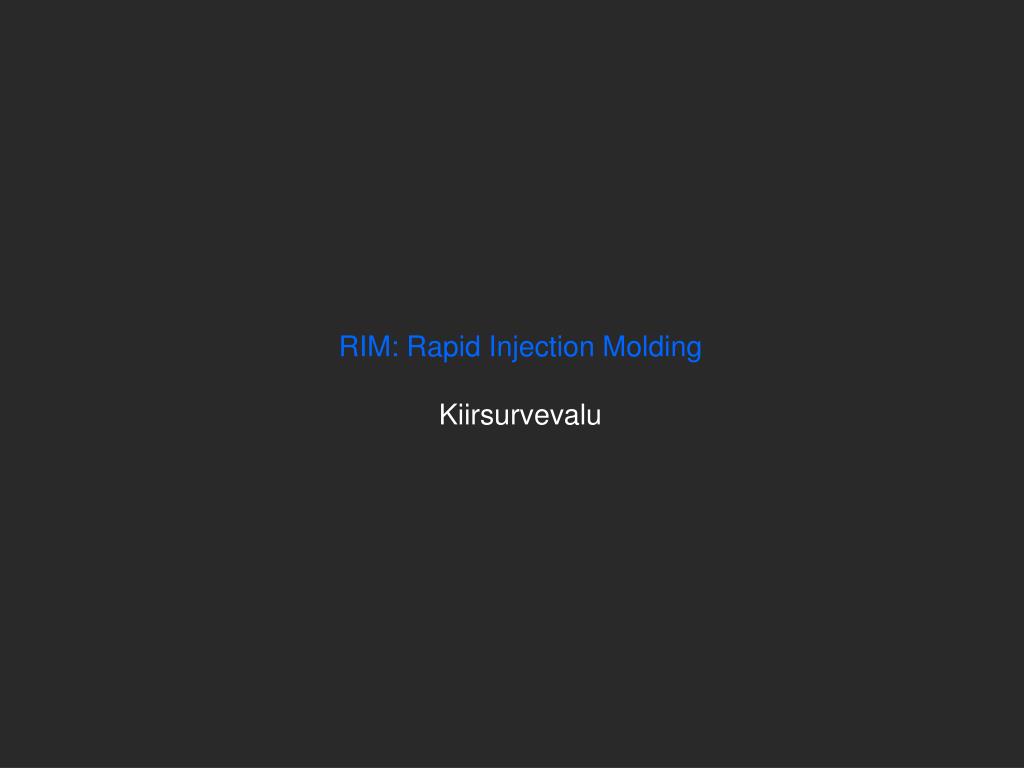

  22. RIM: Rapid Injection MoldingKiirsurvevalu

  23. Eelised • Lai materjali valik • Väga hea pinnakaredus (pinna kvaliteet)

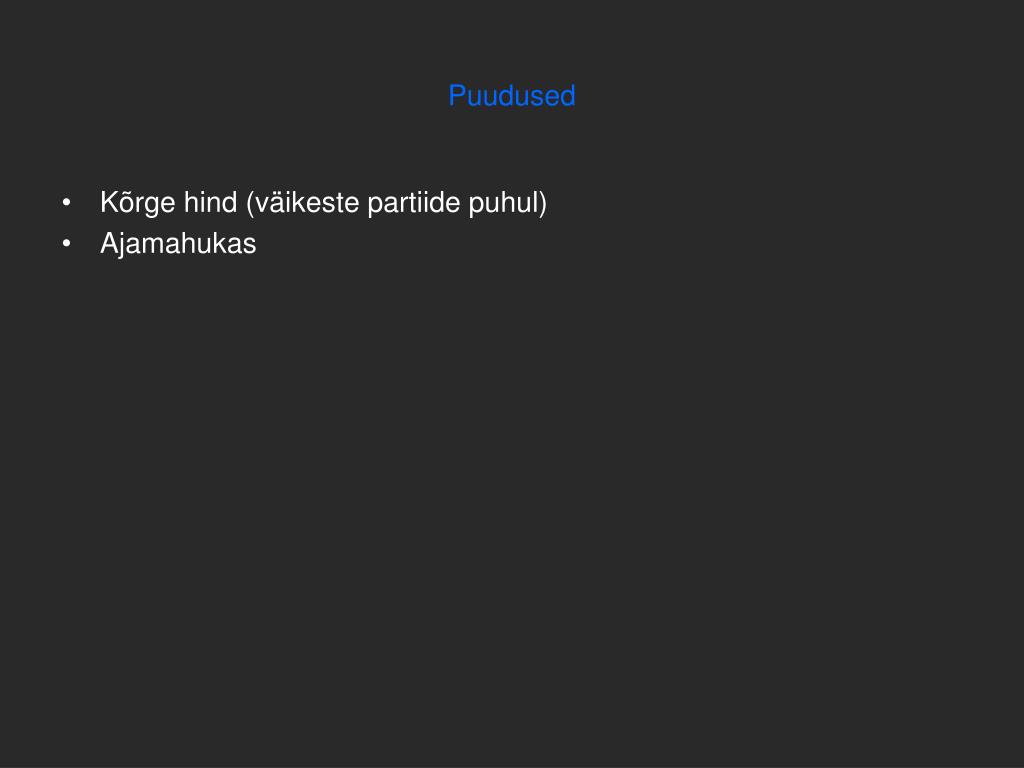

  24. Puudused • Kõrge hind (väikeste partiide puhul) • Ajamahukas

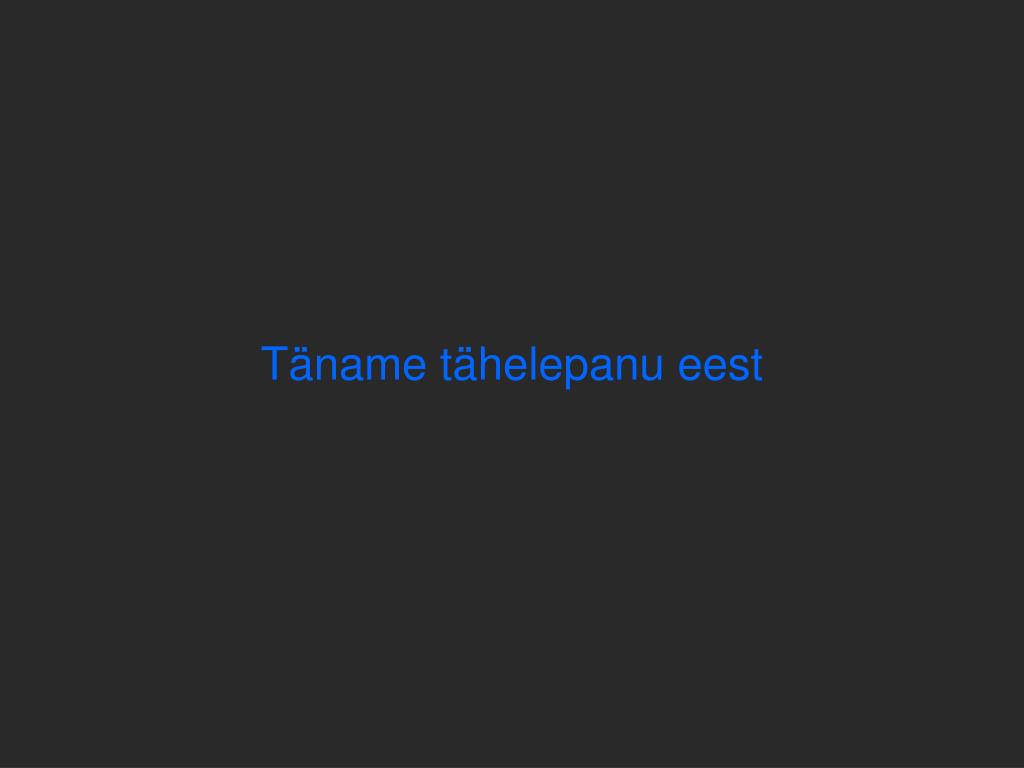

  25. Täname tähelepanu eest
