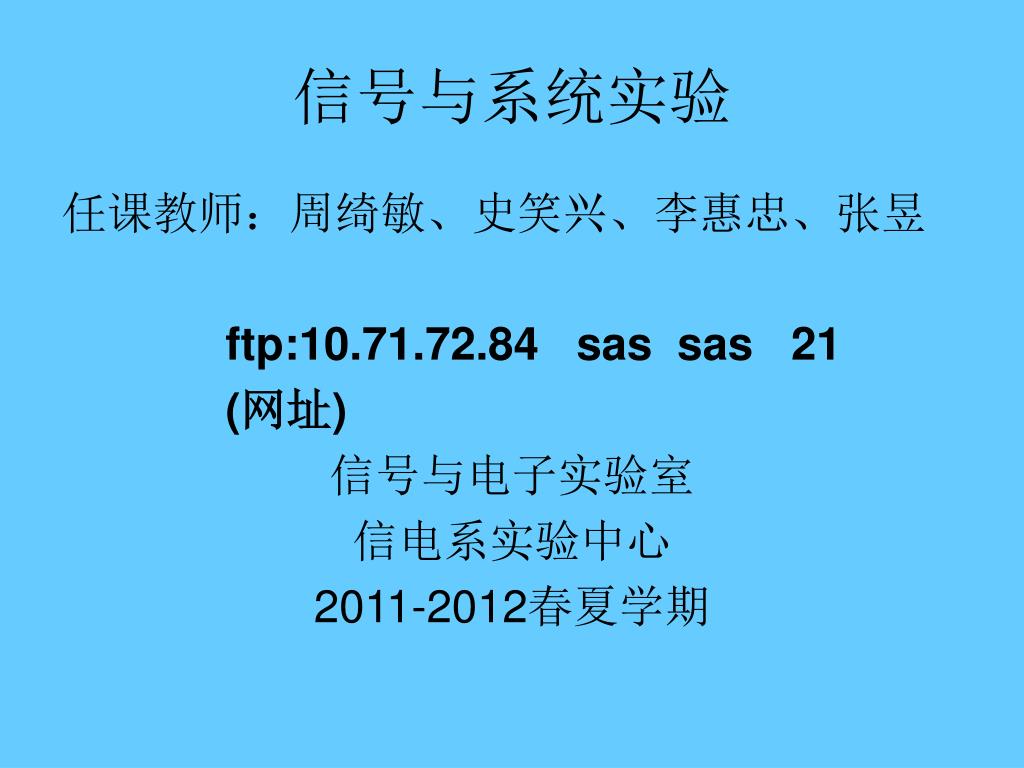

  1. 信号与系统实验 任课教师：周绮敏、史笑兴、李惠忠、张昱 ftp:10.71.72.84 sas sas 21 (网址) 信号与电子实验室 信电系实验中心 2011-2012春夏学期

  2. 信号与系统实验内容安排主要有二部分，共八次实验：一、使用常用的仪器设备，对配套实验板上的信号及系统进行分析与测试（第一、三、四次实验）二、使用MATLAB软件工具，对信号及系统进行仿真与分析（第二、五、六、七、八次实验）通过以上方式的实验来验证理论所学，巩固和加深对理论教学中重要概念和理论的理解。信号与系统实验内容安排主要有二部分，共八次实验：一、使用常用的仪器设备，对配套实验板上的信号及系统进行分析与测试（第一、三、四次实验）二、使用MATLAB软件工具，对信号及系统进行仿真与分析（第二、五、六、七、八次实验）通过以上方式的实验来验证理论所学，巩固和加深对理论教学中重要概念和理论的理解。

  3. 实验报告格式 ●实验报告封皮（全部实验报告订成一本，开头的一张） ●实验报告封面（每一个实验报告的开头第一张） ●实验报告页面（报告的中间页） 每次实验报告的封面请到ftp上去下载!!!

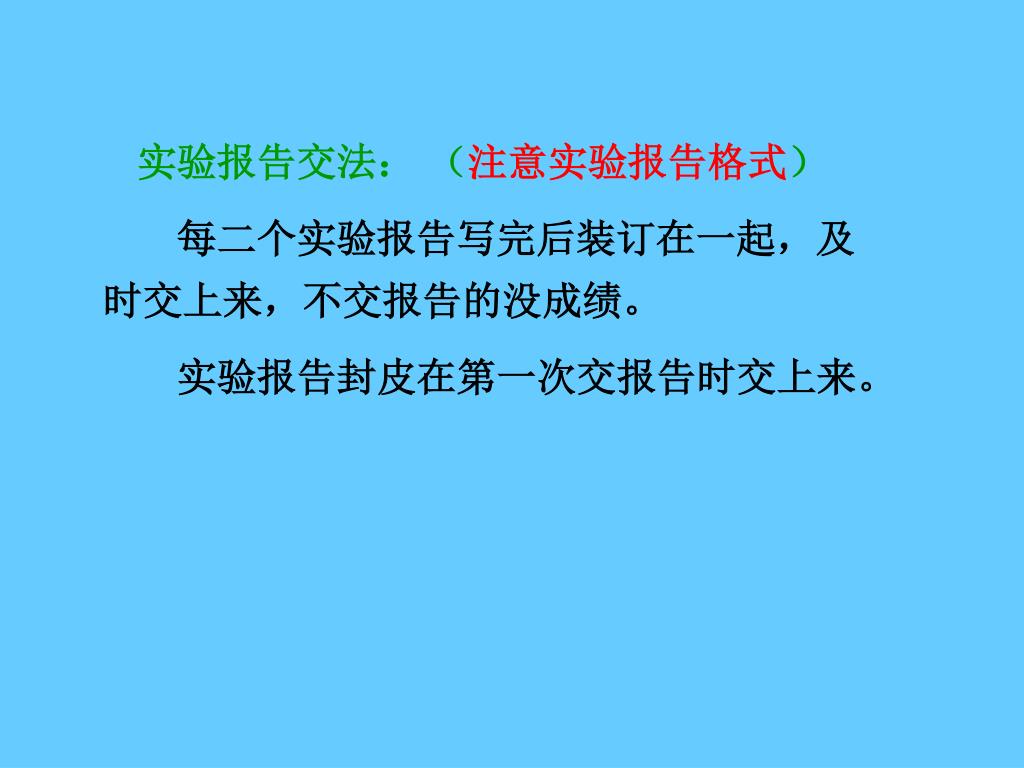

  4. 实验报告交法： （注意实验报告格式） 　每二个实验报告写完后装订在一起，及时交上来，不交报告的没成绩。 实验报告封皮在第一次交报告时交上来。

  5. 注意： ①实验不要忘记签名，实验完成后不要拆，先请老师检查，检查通过后，将签到纸上交。 ② 实验结束时，先关电源，后拆实验板、整理。

  6. 实验一　信号产生与分析中常用仪器设备的应用实验目的和要求：掌握本专业常用仪器设备的使用及测试方法信号产生与分析中常用的仪器设备有：●信号发生器●双踪示波器●直流稳压电源●虚拟仪器实验一　信号产生与分析中常用仪器设备的应用实验目的和要求：掌握本专业常用仪器设备的使用及测试方法信号产生与分析中常用的仪器设备有：●信号发生器●双踪示波器●直流稳压电源●虚拟仪器

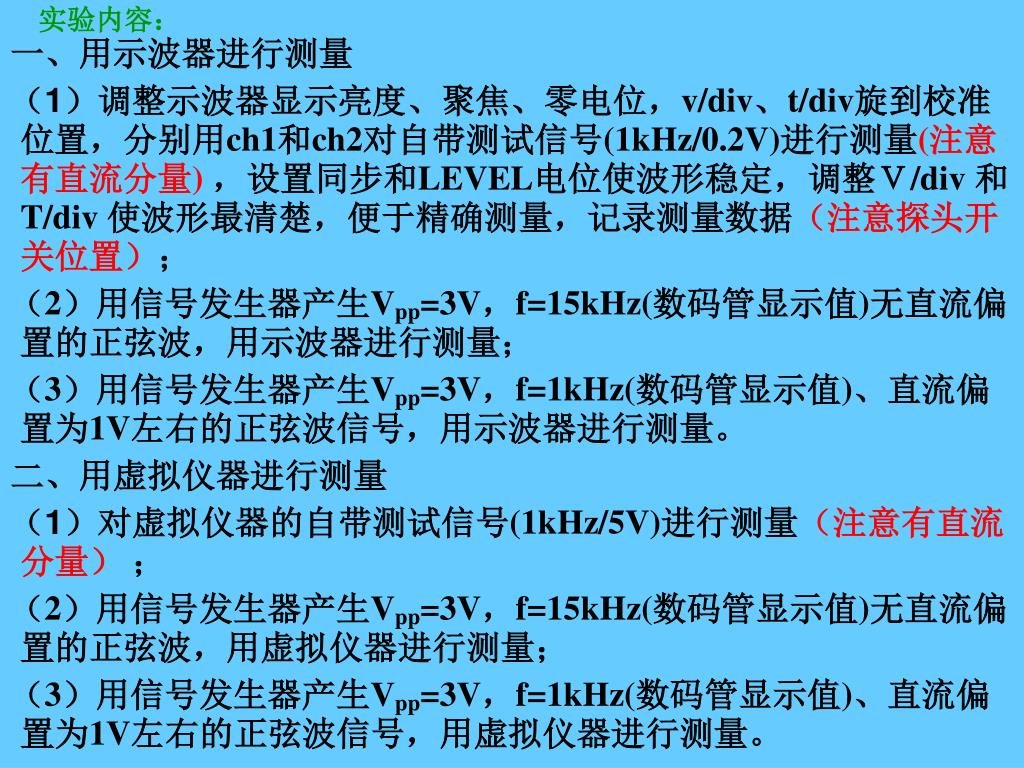

  7. 实验内容： 一、用示波器进行测量 （1）调整示波器显示亮度、聚焦、零电位，v/div、t/div旋到校准位置，分别用ch1和ch2对自带测试信号(1kHz/0.2V)进行测量(注意有直流分量)，设置同步和LEVEL电位使波形稳定，调整Ｖ/div 和T/div 使波形最清楚，便于精确测量，记录测量数据（注意探头开关位置）； （2）用信号发生器产生Vpp=3V，f=15kHz(数码管显示值)无直流偏置的正弦波，用示波器进行测量； （3）用信号发生器产生Vpp=3V，f=1kHz(数码管显示值)、直流偏置为1V左右的正弦波信号，用示波器进行测量。 二、用虚拟仪器进行测量 （1）对虚拟仪器的自带测试信号(1kHz/5V)进行测量（注意有直流分量） ； （2）用信号发生器产生Vpp=3V，f=15kHz(数码管显示值)无直流偏置的正弦波，用虚拟仪器进行测量； （3）用信号发生器产生Vpp=3V，f=1kHz(数码管显示值)、直流偏置为1V左右的正弦波信号，用虚拟仪器进行测量。

  8. 0V 直流分量 0V

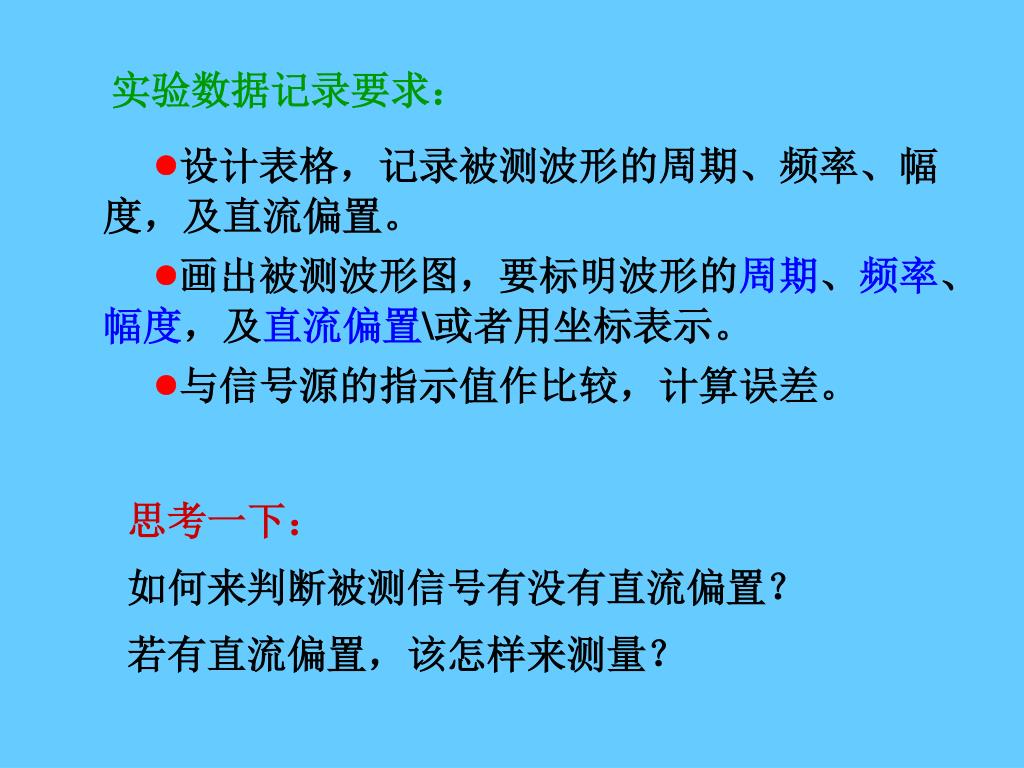

  9. 实验数据记录要求： ●设计表格，记录被测波形的周期、频率、幅度，及直流偏置。 ●画出被测波形图，要标明波形的周期、频率、幅度，及直流偏置\或者用坐标表示。 ●与信号源的指示值作比较，计算误差。 思考一下： 如何来判断被测信号有没有直流偏置？ 若有直流偏置，该怎样来测量？

  10. 一、信号发生器（DF1642C） 总图及输出接法： 1、上图为DF1642C 型信号发生器实物面板图； 2、output为函数信号输出，鳄鱼夹红色为信号正端，黑色为负端（GND） 3、请参看ftp中的《DF1641-3C函数信号发生器》使用说明书

  11. 二、双综示波器（XJ4318A） 实验教程第197页 1、屏幕右侧中间有校准信号（1kHz/0.2V方波） 2、时基线调节时，各控制开关的旋钮的位置要求如右表：

  12. 探头说明： 1、鳄鱼夹接地（GND）； 2、头尖处可以挤出一金属钩接被测信号； 3、手柄中间有个拨动开关，用于衰减信号的幅度，x1表示不衰减，x10表示被测信号经过手柄后衰减10倍，即信号幅度变为原来的1/10大小，所以此时用模拟示波器读数时幅度值要乘以10，而如果用的是虚拟仪器，则需在软件中对通道进行相应的设置。

  13. 三、直流稳压电源（DF1733-7）实验教程第204页 高精度七路直流稳压电源： 1、提供4组隔离电源输出 ±5V、±12V、±15V、0-24V 2、开关切换显示每路输出电压电流值 总图及输出接法： 1、信号系统实验板使用±12V电源，实验板上的电源插头连线已按颜色固定好，另一端（金属线）由学生自己连接稳压电源（如上图） 2、短黑线为GND，接探头鳄鱼夹

  14. 四、虚拟仪器（RVO2100P ）实验教程第177页 虚拟仪器的组成图： 上图显示器左边为虚拟仪器的信号采集器，它后面有数据线与计算机主机相连，利用计算机软件进行数据处理，在屏幕上显示被测信号的波形和相关数据值。
