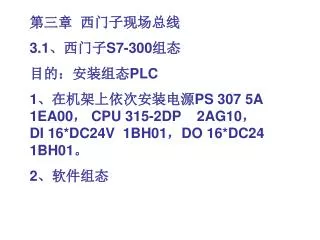

  1. 第三章 西门子现场总线 3.1、西门子S7-300组态 目的：安装组态PLC 1、在机架上依次安装电源PS 307 5A 1EA00， CPU 315-2DP 2AG10， DI 16*DC24V 1BH01，DO 16*DC24 1BH01。 2、软件组态

  2. S7-300

  3. 电源模块

  4. CPU315-2DP

  5. 输入、输出模块

  6. 输入、输出接线图

  7. 打开S7软件 新建-起名-设保存路径-确定

  8. 双击硬件

  9. 插入S7-300机架

  10. 组态 1槽 电源PS 307 5A 1EA00 2槽 CPU 315-2DP 2AG10 3槽 空 4槽 DI16*DC24V 1BH01 5槽 DO16*DC24 1BH01 6槽 CP 342-5 5DA01 版本2

  11. 改变输出地址，选重5槽按右键，点击对象 属性，选地址，去掉系统默认，开始改成0。 确定。存盘，编译，下载。打开OB1、编程、 下载。

  12. 3.2、西门子S7-300带远程I/O组态 目的：安装组态PLC，用Profi Bus连接 远程Ｉ／Ｏ． 1、在机架上依次安装硬件

  13. S7-300

  14. 电源模块

  15. CPU315-2DP

  16. 输入、输出模块

  17. 输入、输出接线图

  18. S7-300与远程I/O通信 1、S7-300与ET200S

  19. 2、S7-300与ET200M

  20. 1、S7-300与ET200S

  21. ET200S适配器 状态显示 PROFIBUS-DP接口 节点地址 24V电源

  22. DC24V电源

  23. I/O模块

  24. ET200M

  25. ET200M IM153-1 153-1AA03-OXBO

  26. 输入、输出模块

  27. 输入、输出接线图

  28. 2、软件组态S7-300与ET-200S组态1、组态S7-300 3、输入项目 名称 2、按新建 4、指定路径 1、双击S7编程 软件 5、按确定

  29. 插入SIMATIC300站点

  30. 双击SIMATIC 300

  31. 双击硬件

  32. 2、按SIMATIC 300 1、按项目 3、按RACK-300 4、双击RAIL

  33. 1、选中0号机架 的第一槽 2、按PS-300 3、双击 PS 307 5A

  34. 1、选中0号机架 的第二槽 2、按CPU-300 3、按CPU 315-2DP 4、双击6ES7 315-2AG10-0AB0

  35. 按确定

  36. 2、按SM 300 6、双击 1、选中0号机架 的第四槽 3、按DO-300 4、选中SM322 DO16XDC24V/0.5A 5、出现1BH01

  37. 2、按SM 300 6、双击 1、选中0号机架 的第五槽 3、按DI-300 4、选中SM321 DI16XDC24V 5、出现1BH02

  38. 2、按对象属性 1、光标防在此处击右键

  39. 3、输入0 1、选中地址 2、按系统默认 4、按确定

  40. 2、按存盘编译 3、按组态下载 1、按保存

  41. 2、 S7-300与ET-200S组态 1、双击DP 2、按属性

  42. 3、按新建 4、按确定

  43. 1、按PROFIBUS DP 4、选8 2、按ET 200S 5、确定 3、将IM151-1 STANDARD 拖到PROFIBUS：DP主站系统（1）上
