Presentation Transcript


1718962

多目的応用プロトコル中継システム「DeleGate」の開発

情報処理研究部門

佐藤豊


1718962

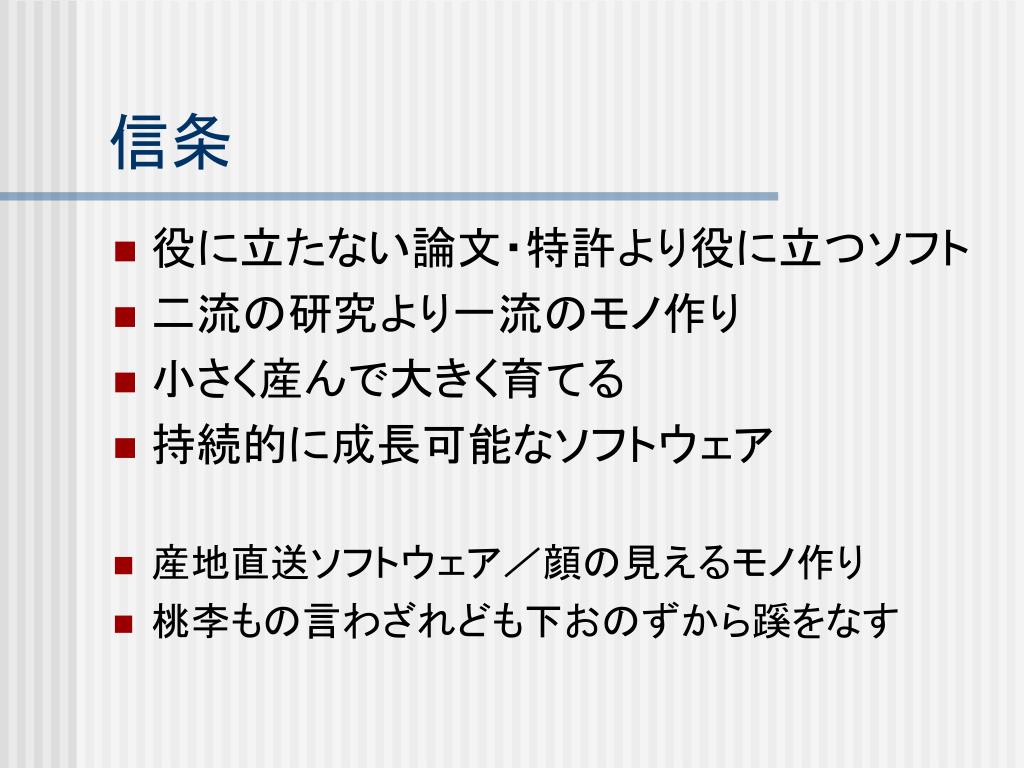

信条

  • 役に立たない論文・特許より役に立つソフト

  • 二流の研究より一流のモノ作り

  • 小さく産んで大きく育てる

  • 持続的に成長可能なソフトウェア

  • 産地直送ソフトウェア/顔の見えるモノ作り

  • 桃李もの言わざれども下おのずから蹊をなす


1718962

DeleGateとは

  • インターネット用基盤ソフトウェア

    • 多目的応用プロトコル中継システム(プロキシサーバ)

  • 10年前に電総研で生まれ、持続的成長

    • 世界的な老舗プロキシサーバのひとつ

  • 広く世界で使われている純国産プログラム

    • 149ヶ国、2万6千以上の利用者サイト


  • Delegate

    DeleGateの概要

    • 1994年生まれ・現在も成長中

      • 小規模Gopher専用プロキシ(SunOS版)からの持続的な成長

    • 多用途プロキシサーバ

      • アクセス制御、キャッシュ、経路制御、トンネリング、プロトコル変換、サーバ統合、コンテンツフィルタ、コンテンツ変換、…

    • マルチプロトコル対応

      • HTTP,FTP,SMTP,POP,NNTP,Telnet,DNS,SOCKS,SSL,…

    • マルチプラットフォーム対応

      • Unix,Windows,OS/2,MacOS-X

    • 配布形態・配布状況

      • オープンソース・フリーソフト、149カ国・26,000サイト


    1718962

    DeleGateの用途

    • インターネットの運用・サーバ構築・利用の支援

      • セキュリティの向上ファイアウォール・アクセス制御

      • 性能向上・資源節約キャッシング

      • 安定性の向上動的経路制御・負荷分散

      • 運用・管理の支援プロトコル変換・サーバ統合

      • 付加価値実現の支援翻訳、暗号化、圧縮


    1718962

    セキュリティのためのDeleGateの利用例

    攻撃者

    サービス提供者

    利用者

    通信プロバイダ


    1718962

    利用例(産総研)

    インターネット

    • 産総研ウェブサーバ

      • http://www.aist.go.jp/

        • http://www.aist.go.jp/RIODB/

        • http://www.aist.go.jp/GSJ/

        • http://www.aist.go.jp/…

    • ユニットごとに自由なサーバ運用

      • 更新・維持・運用が容易

    • 内部サーバを統合して外部へ公開

      • 一元的なアクセス制御・ログ監視

    公開

    監視

    DeleGate

    組織

    所内ウェブサーバ


    2003 4

    配布状況(2003年4月)

    総配布数: 26,270

    ソース配布: 20,555

    Windows版: 14,285

    01年9月

    産総研Firewall

    PASV不可に

    自宅サーバに切り替え

    PASV可・匿名可に

    新規サイト

    15サイト/日

    FreshMeat登録

    (主にLinux向け)

    Windows版

    99年11月BugTraq

    LinuxGazzete


    1718962

    トップドメイン別配布先サイト数(2003年4月末現在)

    • 非jp 15,929

      • 4124 com

      • 2425 net

      • 359 org

      • 337 edu

      • 55 mil

      • 35 gov

      • 5 biz

      • 5 info

      • 4 int

    • Jp 10,341

      • 6435 co

      • 1986 or,ne

      • 732 ac

      • 259 gr

      • 168 go

      • 131 ad

      • 630 *

    • 1051 de 独

    • 1019 ru 露

    • 500 fr 仏

    • 367 au 濠

    • 356 it 伊

    • 343 br 伯

    • 340 uk 英

    • 217 ca 加

    • 197 nl 蘭

    • 196 se 瑞

    • 196 pl 波

    • 172 cz

    • 166 es 西

    • 166 ua

    • 159 tw 台湾

    • 158 ch 瑞

    • 140 hu 洪

    • 135 at 墺

    • 134 cn 中国

    • 128 ro

    • 111 fi 芬

    • 98 kr 韓国

    • 98 be 白

    • 92 us 米

    • 92 ar 亜

    • 90 no

    • 85 dk

    • 76 za

    • 71 nz

    • 68 mx 墨


    1718962

    国内への普及

    • 大学

      • Ac.jp – 732大学、短大、高校、他

      • 全大学(約700?)中、435大学(62%)

    • 企業

      • Co.jp –6435社

      • 東証一部上場企業1507社中、502社(33%)

        • 情報通信 64社中、47社(73%)

        • 電気機器 149社中、92社(62%)

    • 個人


    1718962

    開発状況:プログラム規模の推移

    v1

    v2

    v3

    v4

    v5

    v6

    v7

    v8

    02年12月

    SockMux

    97年1月

    Windows対応

    01年2月

    実験的コード

    削除

    94年6月

    配布開始

    95年10月

    Mimekit

    9年間に520回の改訂版リリース

    94年3月

    開発開始


    1718962

    現状と今後

    • 実用ソフトとして要求される拡張・改良・修整の継続

      • 従来の実装ベースの継続的拡張

      • 根本的な作り直し?(実験ソフトから実用ソフトへ)

  • 商用利用へのライセンス供与の開始

  • 10年後以降の持続的成長のための新機軸の導入

    • 10年後のセキュリティモデルを想定した基盤通信機能の検討


  • 1718962

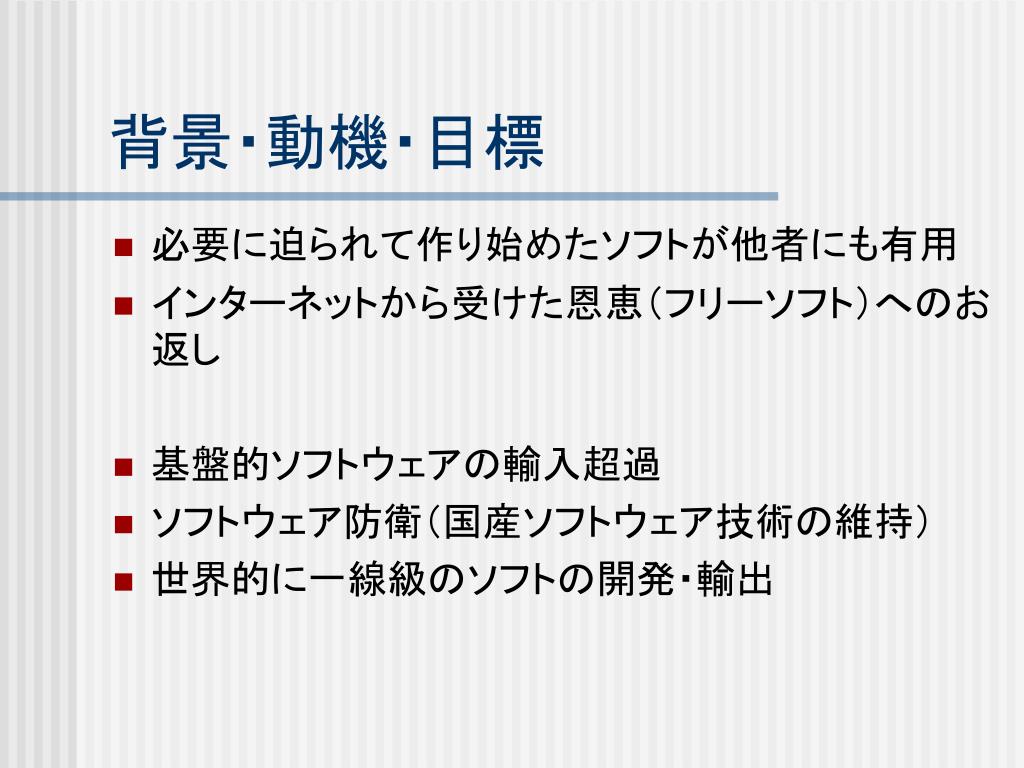

    背景・動機・目標

    • 必要に迫られて作り始めたソフトが他者にも有用

    • インターネットから受けた恩恵(フリーソフト)へのお返し

    • 基盤的ソフトウェアの輸入超過

    • ソフトウェア防衛(国産ソフトウェア技術の維持)

    • 世界的に一線級のソフトの開発・輸出


    Delegate1

    DeleGateとは

    • 一般的分類:多機能プロキシサーバ

      • 「多目的アプリケーションプロトコル中継システム」

  • 単純な原理:アプリケーションプロトコルを中継

    • アプリケーション層のプログラム

    • 中継する内容(プロトコル)を解釈しながら中継

  • 多様な用途:中継時に様々な付加価値を実現

    • ファイアウォール(アクセス制御、フィルタリング)

    • 高速化(キャッシュ)

    • プロトコル変換(暗号化、圧縮、…)

    • コンテンツ変換(翻訳、…)

    • 仕様・実装の変化・不備の緩衝材・パディング


  • 1718962

    クライアント/サーバモデル

    • インターネット上の応用サービスの実現モデル

      • サーバは情報や機能を提供し、クライアントは通信を実行しながらそれを利用する

    • 応用プロトコル

      • サーバ/クライアント間の要求・応答の手順とデータの形式

      • 各々の応用サービスごとに規定される

      • HTTP,SMTP,FTP,…

    クライアント

    サーバ

    (1)

    要求

    応用プロトコル

    (2)

    応答


    1718962

    プロキシ

    (2)

    クライアント

    (1)

    サーバ

    要求

    要求

    応答

    応答

    (4)

    (3)

    プロキシサーバ

    • クライアントとサーバの間の通信を中継するサーバ

    • サーキットレベルプロキシ

      • 単なるバイト列として要求と応答を中継 (SOCKS)

    • アプリケーションレベルプロキシ

      • 応用プロトコルに固有な、要求と応答の手順とデータの形式を解釈しながら中継


    1718962

    現状と今後

    • 安定期

      • ゆるやかな持続的成長

        • 既存の実装ベースに果てしなく続く改良・修整

      • ゆるやかな継続的普及

  • 区切りの時期?

    • 実用ソフト化して保守的に、機能的発展の減速

    • 商用化への対処 (技術面、ライセンス面)

    • 実験ソフトから実用ソフトへ、根本的な作り直し?

  • 次の10年に向けて

    • 新たな発展を求めて新機軸の模索

    • 10年後以降のセキュリティモデルを考えて先行投資


  • Delegate2

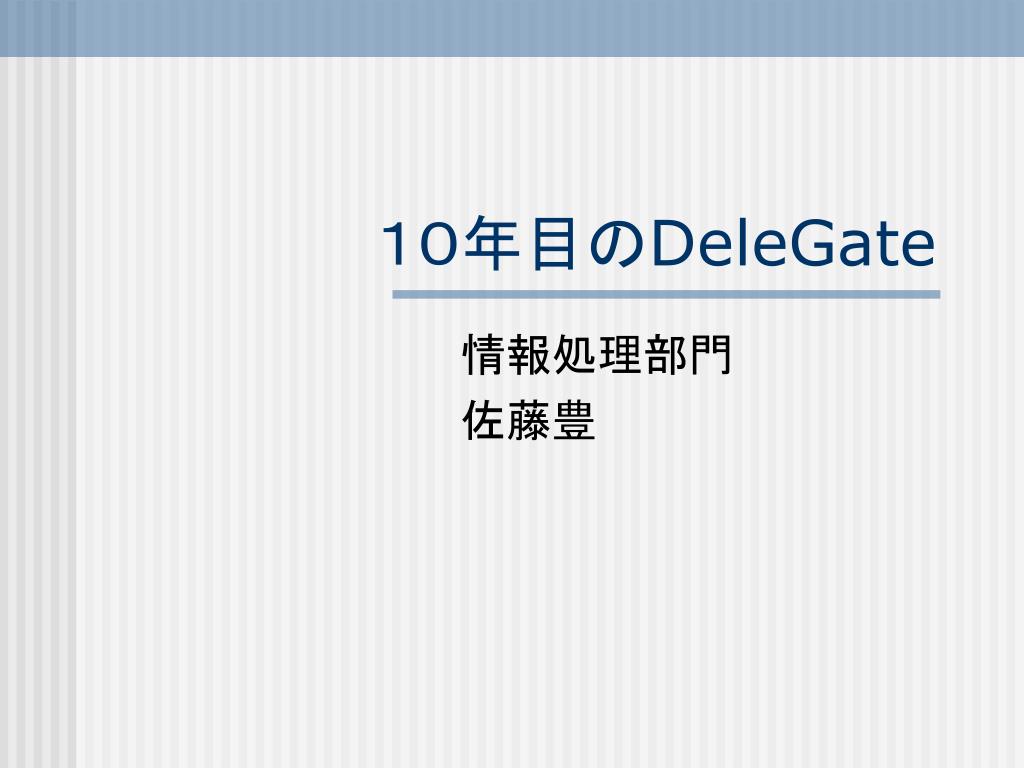

    10年目のDeleGate

    情報処理部門

    佐藤豊


    1718962

    要旨

    • 最初の10年を振り返って(反省等)

    • 近況(最近始めたこと)

    • 今後10年の計画?

    • その先の10年??


    1718962

    開発開始時の大目標 (未達成)

    • マルチプロトコルプロキシを題材にした研究

      • 複数の応用プロトコルを統合サポート

        • 共通要素の抽出、実装上の統合化・ライブラリ化

        • プロトコル仕様の重複の整理

      • 共通部分のサブプロトコル化提案

      • 大統一プロトコルの設計

      • 汎用プロトコルインタプリタ・生成系

    • 文字列処理エンジン(分解・合成・適合)の実現

    • 応用層上の多重化通信プロトコルの提案


    1718962

    各版での主な新規課題

    • V.01994 Gopher(go-far)

    • V.11994 HTTP, 文字コード変換, 殆どの基本機能実験着手

    • V.21995 NNTP, FTP, 各種Unix移植

    • V.31996 Mount実用化, originサーバ化着手, CFI着手

    • V.41997 Windows移植開始

    • V.51998 暗号化プロキシ機能(SSLway), SMTP

      (成長期?)

    • V.61999 バッファ溢れ検出・停止機能, マニュアル整備

    • V.72001 プロキシ認証機能, XSS対応

    • V.82002 セキュリティ関連仕様変更、SockMux着手

      (成熟期?停滞期?)


    1718962

    実装コード量の機能別分類

    • 58% プロトコル共通

      • 6.1% 移植関連(プラットフォーム依存)

      • 4.3% MOUNT機能

      • 4.1% アクセス/経路制御機能

      • 3.6% ホスト名リゾルバ

      • 3.5% INET (IPアドレス・ソケット依存)

      • 3.2% 外部フィルタ機能

      • 3.2% MIMEフォーマット処理

      • 1.9% 文字コード変換

  • 42% プロトコル固有

    • 12.2% HTTP

    • 7.6% NNTP

    • 5.2% FTP

    • 2.7% SMTP

    • 1.3% SOCKS

    • 1.2% Telnet

    • 1.1% SockMux

    • 0.8% ICP

    • 0.8% POP

    • 0.6% Gopher

    • 0.5% LDAP

    • 0.1% IMAP


    Delegate3

    DeleGateが選ばれる理由?

    • 以下全てを満たす唯一のプロキシサーバ?

      • マルチプロトコル

        • ほとんどの基盤的プロトコルをカバー

    • 多機能

      • ひととおりのことはできる

  • マルチプラットフォーム

    • どこでも走る(Unix,Win,Mac)

  • オープンソース・フリーソフト

  • 純国産・日本語によるサポートを期待?

  • 特徴的機能

    • マウント、経路制御、外部フィルタ


  • Delegate4

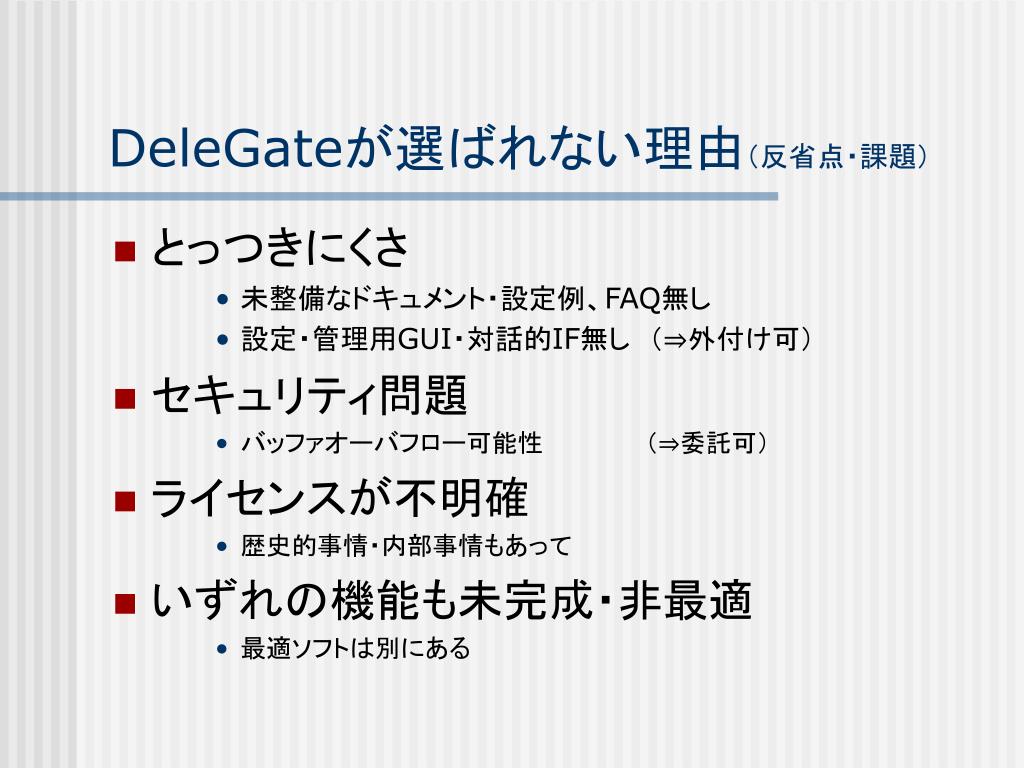

    DeleGateが選ばれない理由(反省点・課題)

    • とっつきにくさ

      • 未整備なドキュメント・設定例、FAQ無し

      • 設定・管理用GUI・対話的IF無し (⇒外付け可)

  • セキュリティ問題

    • バッファオーバフロー可能性      (⇒委託可)

  • ライセンスが不明確

    • 歴史的事情・内部事情もあって

  • いずれの機能も未完成・非最適

    • 最適ソフトは別にある


  • 1718962

    最初の10年を振り返って

    • 10年前には現在を予想・予測困難

      • ドッグイヤーだったし

  • 予想以上・以下・予想外

    • DeleGate

    • 社会状況

  • 背景の変遷・動向

    • 次の10年をどのような前提で考えるか?


  • 1718962

    予想以上・以下の状況(DeleGate)

    • 予想程度の普及度

      • インターネットの膨張にほぼ伍して

  • 予想以下の技術的進展

    • 初期に構想したものの域を出ていない

  • 成長力の減衰

    • 実用システムとしての安定性に縛られる

    • とにかく作ってみる、ことが減少 (蛮勇力の低下)


  • 1718962

    予想外の状況(社会的背景)

    • 応用層の意外な安定

      • HTTPの発展収束・FTP等既存プロトコルとの共存

      • プロキシ対応の仕様変更無し

  • 物理層の劇的な発展

    • 光ファイバか家庭に  ・・・共有キャッシュ必要性の減少

    • 携帯でインターネット  ・・・圧縮変換プロキシの必要性

  • OS / コンピュータの変遷

    • Windows, Linux の隆盛

    • PCの普及、WSの衰退


  • Delegate5

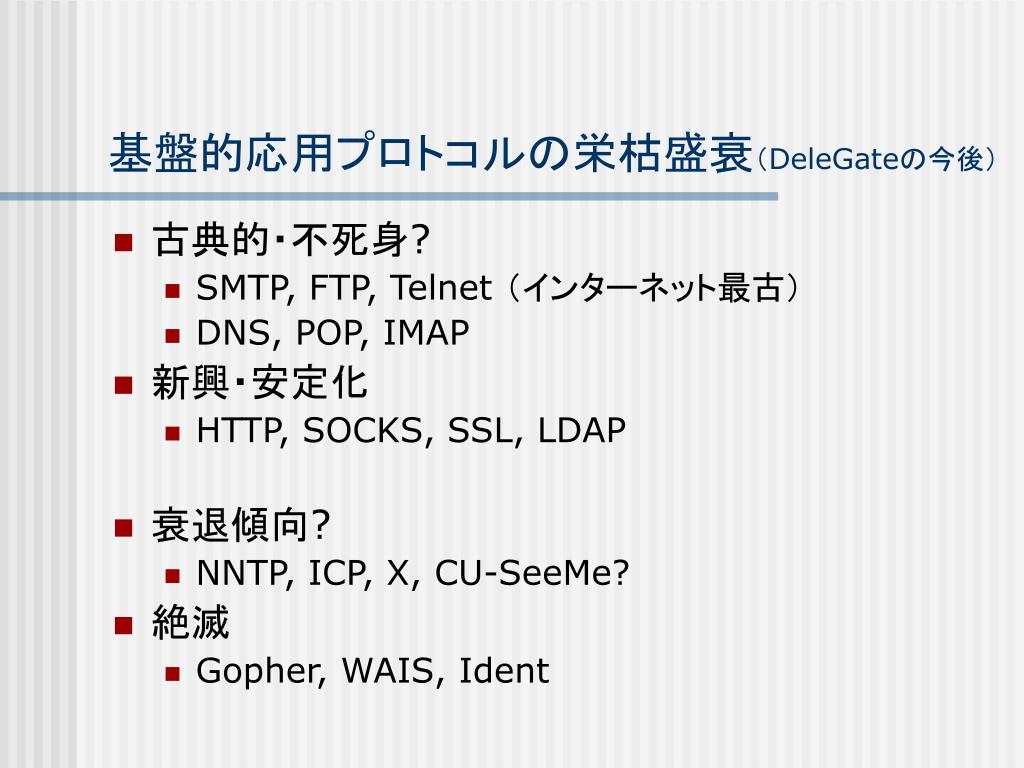

    基盤的応用プロトコルの栄枯盛衰(DeleGateの今後)

    • 古典的・不死身?

      • SMTP, FTP, Telnet (インターネット最古)

      • DNS, POP, IMAP

    • 新興・安定化

      • HTTP, SOCKS, SSL, LDAP

    • 衰退傾向?

      • NNTP, ICP, X, CU-SeeMe?

    • 絶滅

      • Gopher, WAIS, Ident


    1718962

    現状の応用プロトコルの問題(マッチポンプ?)

    • FTPデータコネクション

      • データ転送用TCPコネクションの繰り返し接続

      • 不必要に高機能な仕様が、セキュリティ上の問題の根源に

  • HTTPコネクション再利用(Keep-Alive)

    • リクエスト毎のくり返し接続

    • 場当たり的な解決で、不完全(並列性無し)

  • それぞれに直接にIP上に乗ってるが故の問題

    • たてわりの弊害、一国一城。横断的技術調整組織なし。

    • 本来、共通に解決可能

  • 応用プロトコルに共通の解決手段

    • 並列セッション、圧縮、暗号化

    • 共通化の動きも:MIME形式、認証プロトコル等


  • Sockmux

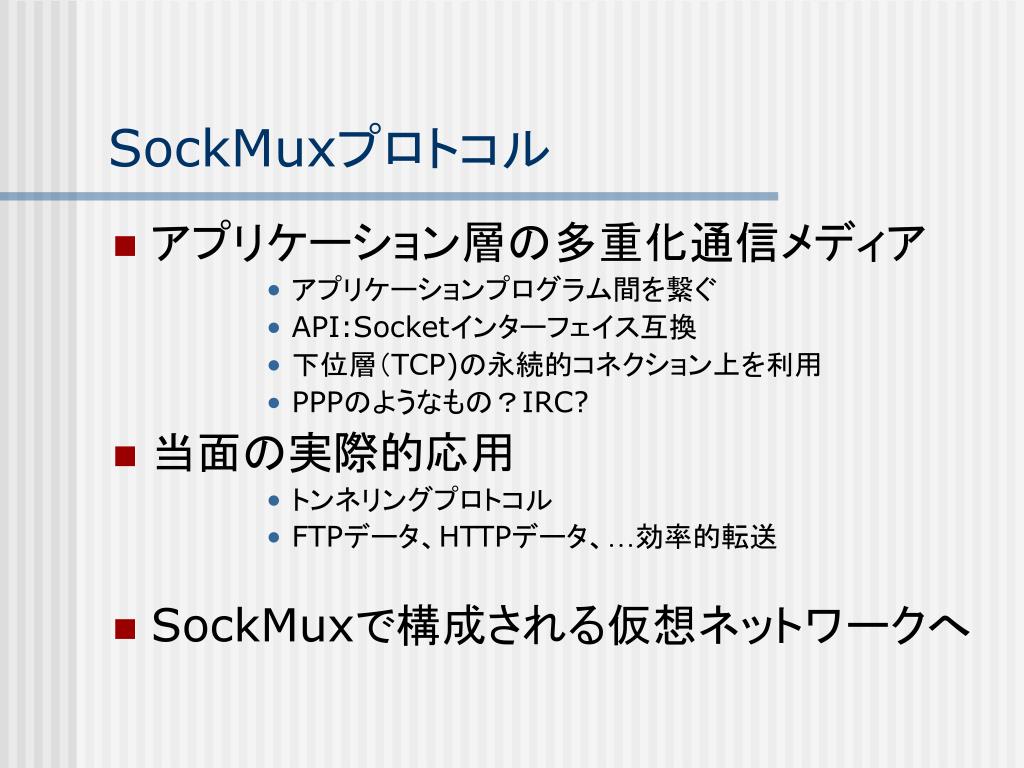

    SockMuxプロトコル

    • アプリケーション層の多重化通信メディア

      • アプリケーションプログラム間を繋ぐ

      • API:Socketインターフェイス互換

      • 下位層(TCP)の永続的コネクション上を利用

      • PPPのようなもの?IRC?

  • 当面の実際的応用

    • トンネリングプロトコル

    • FTPデータ、HTTPデータ、…効率的転送

  • SockMuxで構成される仮想ネットワークへ


  • Viabus

    App.

    App.

    App.

    VIABUS再興?

    • 1991年頃開発

    • アプリケーション層上の通信メディア

      • アプリケーション間の可変長メッセージ通信

      • コンテンツによるアドレス(パターンマッチ)

      • マルチキャスト

    VIABUS


    1718962

    次の10年間の課題

    • バッファオーバフローの根絶(別の記述言語)

    • 設定用インターフェイス(フォーム、言語)

    • 商用化

    • SockMux(のようなプロトコル)

    • 大統一プロトコル?

    • テストケースの自動生成

    • 共有ライブラリ、ツールキット化

    • 形式記述+生成系へ


    10 delegate

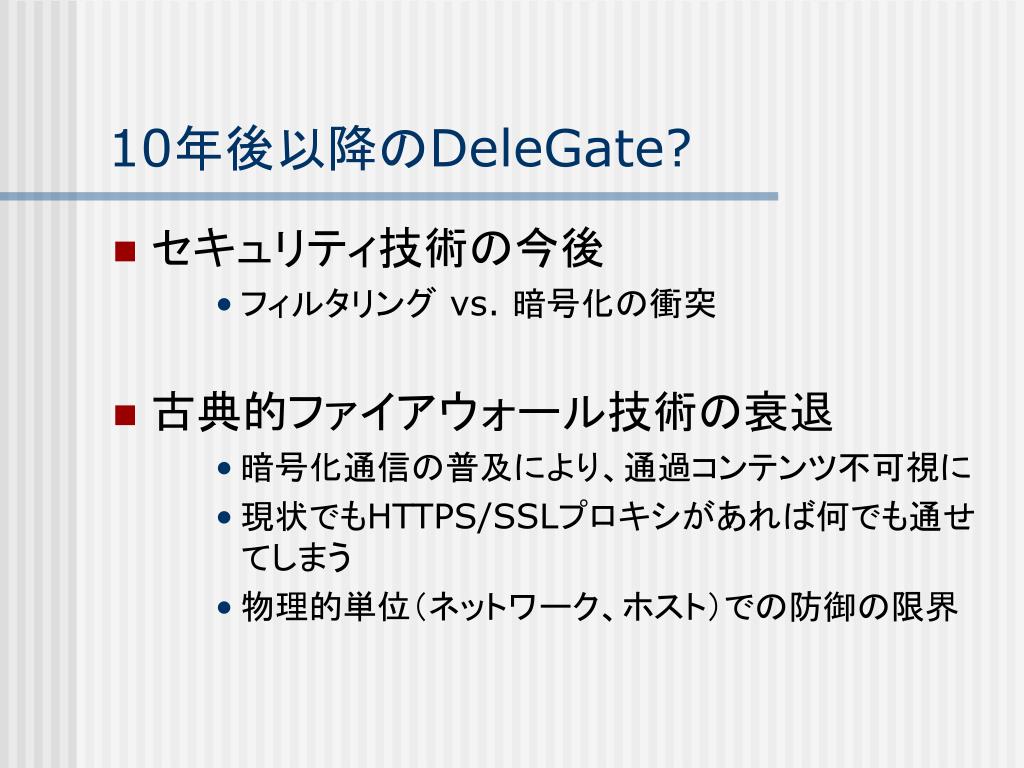

    10年後以降のDeleGate?

    • セキュリティ技術の今後

      • フィルタリング vs. 暗号化の衝突

  • 古典的ファイアウォール技術の衰退

    • 暗号化通信の普及により、通過コンテンツ不可視に

    • 現状でもHTTPS/SSLプロキシがあれば何でも通せてしまう

    • 物理的単位(ネットワーク、ホスト)での防御の限界


  • 10 delegate1

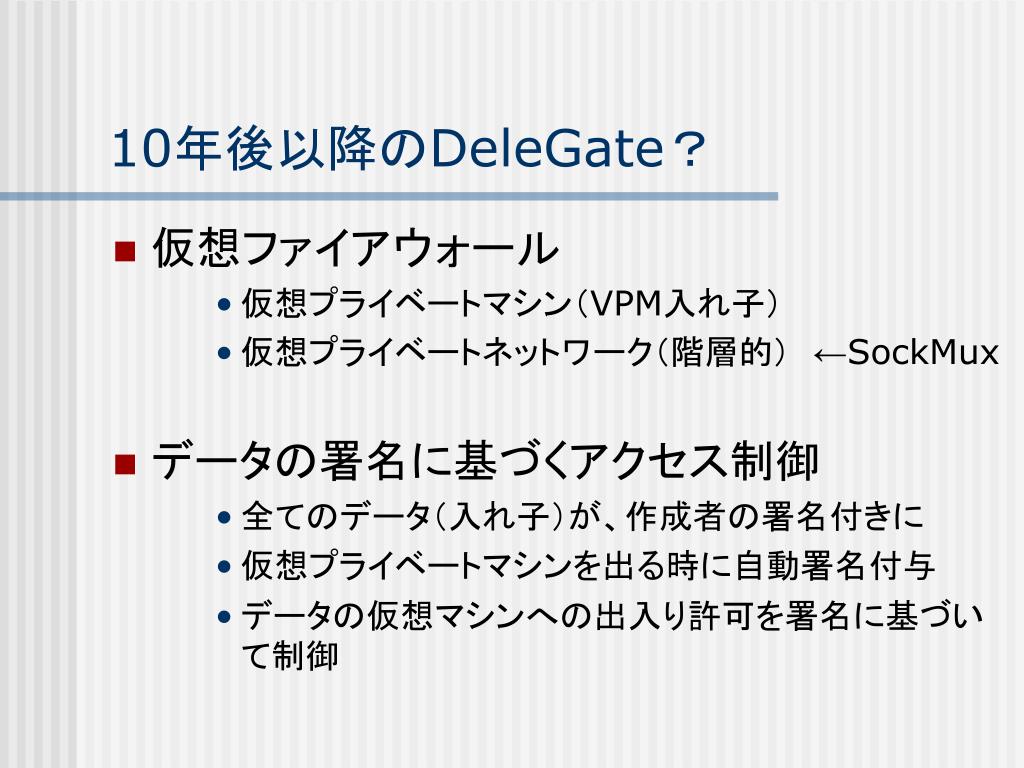

    10年後以降のDeleGate?

    • 仮想ファイアウォール

      • 仮想プライベートマシン(VPM入れ子)

      • 仮想プライベートネットワーク(階層的) ←SockMux

  • データの署名に基づくアクセス制御

    • 全てのデータ(入れ子)が、作成者の署名付きに

    • 仮想プライベートマシンを出る時に自動署名付与

    • データの仮想マシンへの出入り許可を署名に基づいて制御


  • 1718962

    おしまい

    • ・・・


    1718962

    インターネットのセキュリティ技術

    • 隔離・隔絶 (ネットワークレベル)

      • プライベートアドレス、VPN

    • フィルタリング (⇒ ファイアウォール)

      • 外側と内側モデル-外から内を守る(通信の監査・検閲)

      • ネットワークレベル:ルータ/パケットフィルタリング

      • 応用レベル:プロキシ/応用メッセージプロキシ/応用メッセージ

    • 暗号化・認証(コンテンツレベルの隔離・隔絶)

      • 送信・中継・受信モデル-内容の盗聴と偽造を防ぐ

      • ネットワークレベル :IPsec

      • 応用レベル:SSL,SSH,S-HTTP,PGP,S/MIME,…

    • 監視・検出

      • パケット監視 (IDS)、ログ監視、ウィルス走査

    • セキュリティホール対策 (バグの悪用防止)

      • 発生防止: 言語仕様、コンパイラ、実行時検査、…

      • 悪用防止: アドレスランダム化、繰り返し試行防止、…


    Sockmux1

    SockMux 動機

    • FTP, HTTP, SMTP, …

      • 共通の並列セッション・データ転送手段

  • アプリケーション層の多重化通信

    • トンネリングのための実現手段

    • 接続の繰り返しコスト削減効果

  • 仮想ネットワークの構成

    • 応用層VPN

    • VIABUS(1991)


  • Sockmux2

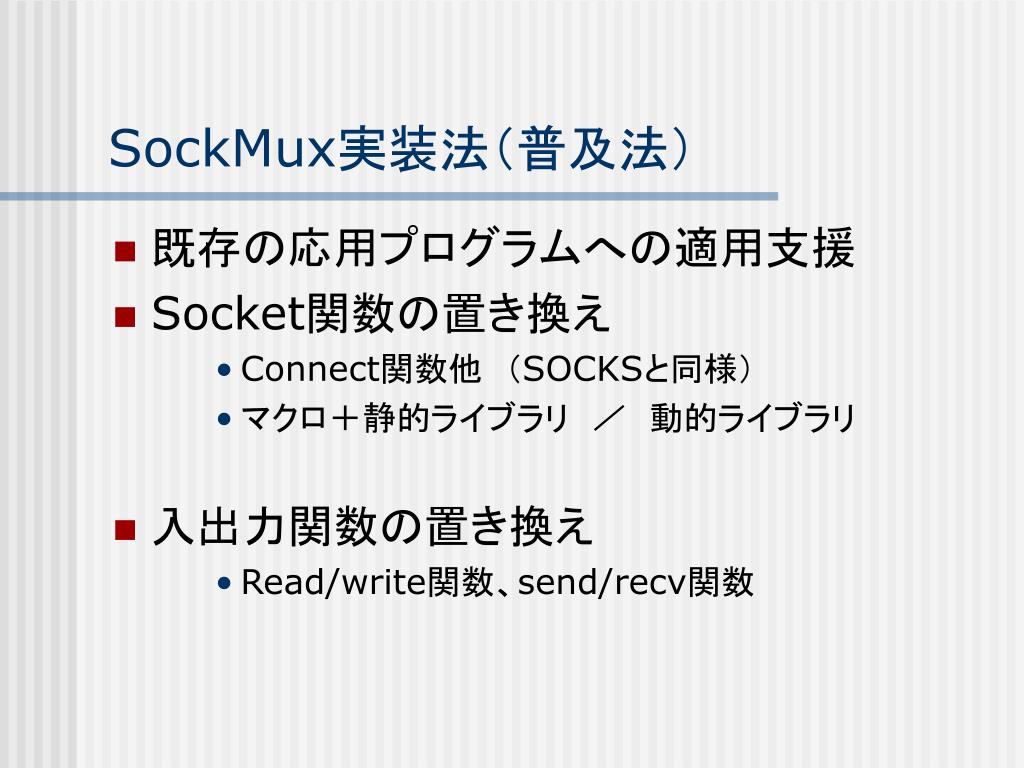

    SockMux実装法(普及法)

    • 既存の応用プログラムへの適用支援

    • Socket関数の置き換え

      • Connect関数他 (SOCKSと同様)

      • マクロ+静的ライブラリ / 動的ライブラリ

  • 入出力関数の置き換え

    • Read/write関数、send/recv関数


  • 1718962

    インターネット上の応用サービスの中継・変換・統合技術

    プロキシサーバ「DeleGate」

    産業技術総合研究所

    情報処理研究部門

    佐藤豊

    http://www.delegate.org/


    Delegate6

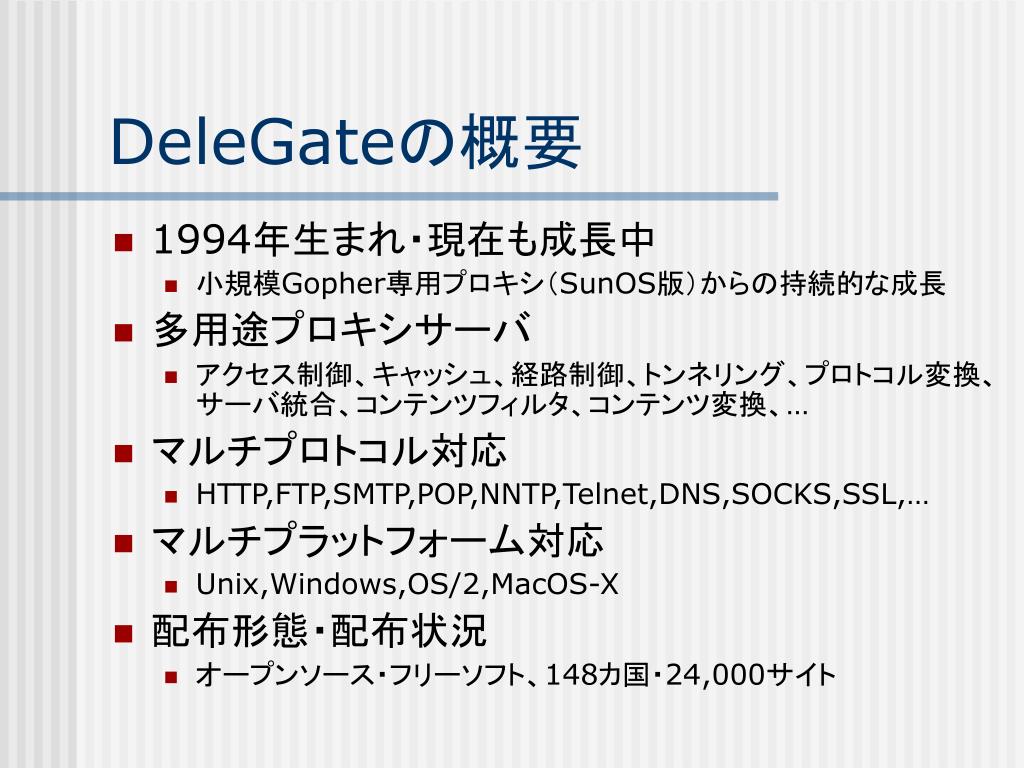

    DeleGateの概要

    • 1994年生まれ・現在も成長中

      • 小規模Gopher専用プロキシ(SunOS版)からの持続的な成長

    • 多用途プロキシサーバ

      • アクセス制御、キャッシュ、経路制御、トンネリング、プロトコル変換、サーバ統合、コンテンツフィルタ、コンテンツ変換、…

    • マルチプロトコル対応

      • HTTP,FTP,SMTP,POP,NNTP,Telnet,DNS,SOCKS,SSL,…

    • マルチプラットフォーム対応

      • Unix,Windows,OS/2,MacOS-X

    • 配布形態・配布状況

      • オープンソース・フリーソフト、148カ国・24,000サイト


    Delegate7

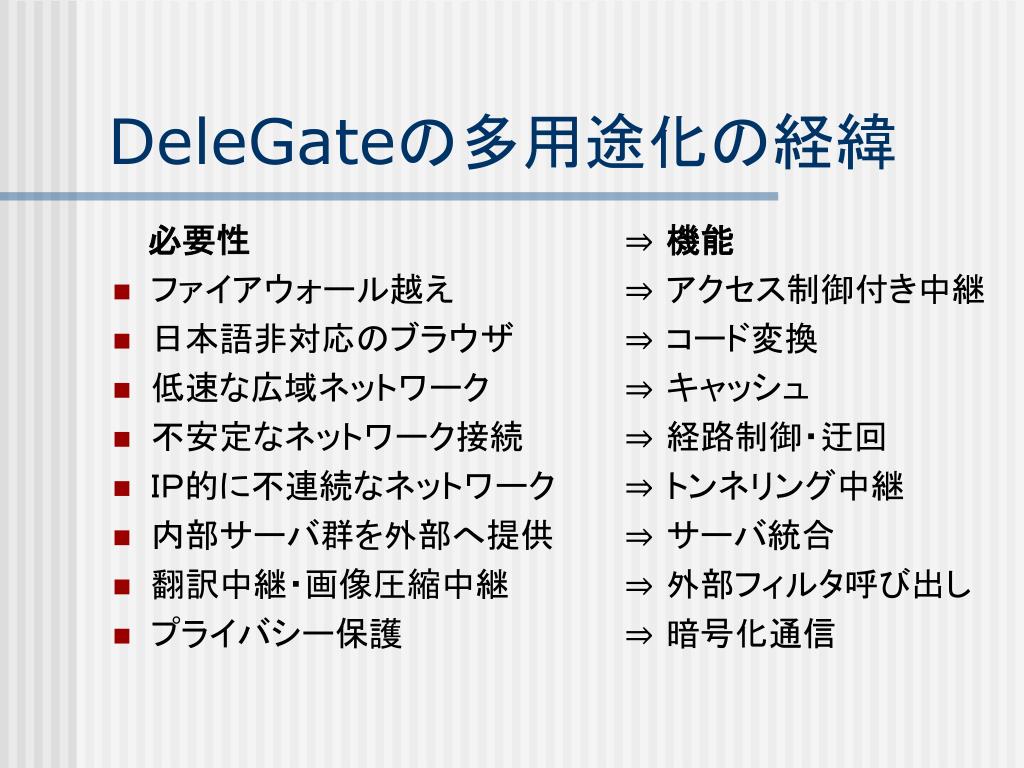

    DeleGateの多用途化の経緯

    必要性⇒ 機能

    • ファイアウォール越え⇒ アクセス制御付き中継

    • 日本語非対応のブラウザ⇒ コード変換

    • 低速な広域ネットワーク⇒ キャッシュ

    • 不安定なネットワーク接続⇒ 経路制御・迂回

    • IP的に不連続なネットワーク⇒ トンネリング中継

    • 内部サーバ群を外部へ提供⇒ サーバ統合

    • 翻訳中継・画像圧縮中継⇒ 外部フィルタ呼び出し

    • プライバシー保護⇒ 暗号化通信


    Delegate8

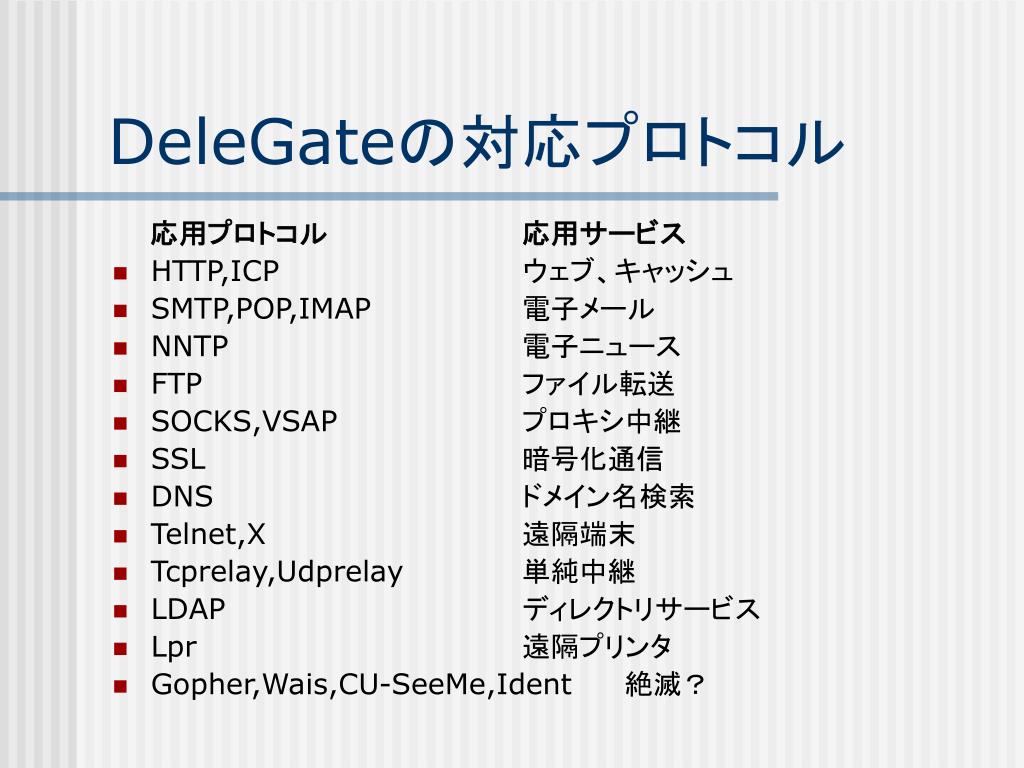

    DeleGateの対応プロトコル

    応用プロトコル応用サービス

    • HTTP,ICPウェブ、キャッシュ

    • SMTP,POP,IMAP電子メール

    • NNTP電子ニュース

    • FTPファイル転送

    • SOCKS,VSAPプロキシ中継

    • SSL暗号化通信

    • DNSドメイン名検索

    • Telnet,X遠隔端末

    • Tcprelay,Udprelay単純中継

    • LDAPディレクトリサービス

    • Lpr遠隔プリンタ

    • Gopher,Wais,CU-SeeMe,Ident絶滅?


    Delegate9

    DeleGateのプログラム規模の推移

    8年間に500回の改訂版リリース

    Ver.8

    97年1月

    Windows対応

    Ver.7

    Ver.6

    Ver.5

    Ver.4

    94年6月

    配布開始

    Ver.3

    Ver.2

    94年3月

    開発開始

    Ver.1


    Delegate10

    DeleGateの配布状況(1)

    +7サイト/日


    Delegate11

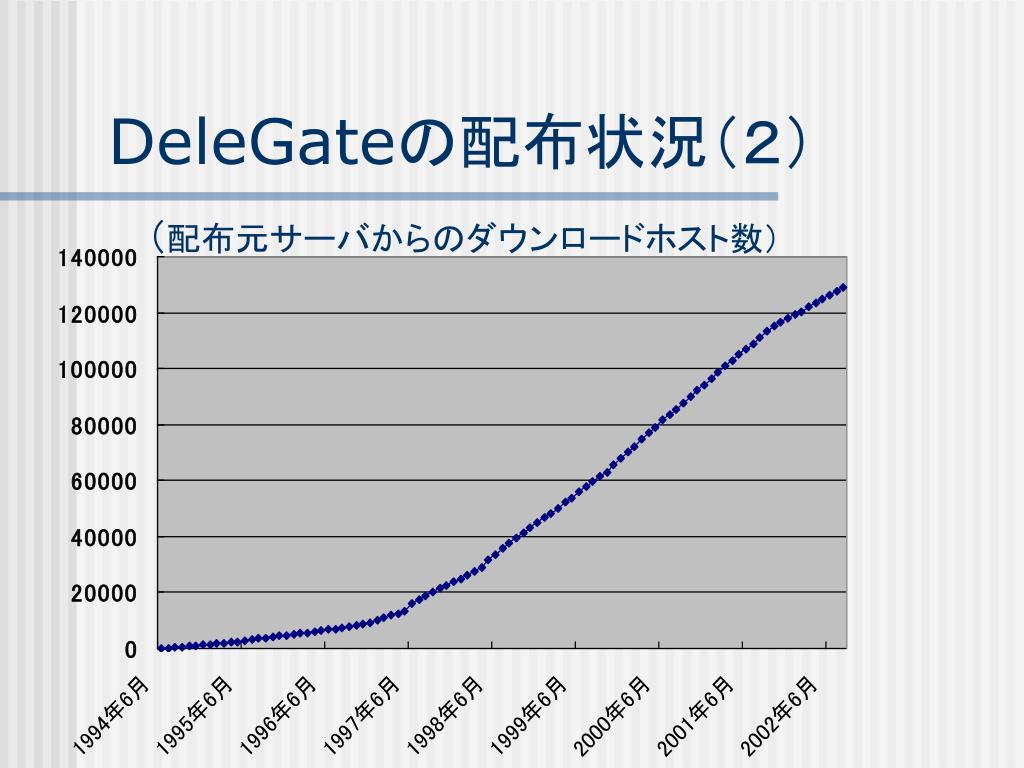

    DeleGateの配布状況(2)

    (配布元サーバからのダウンロードホスト数)


    1718962

    クライアント/サーバモデル

    • インターネット上の応用サービスの実現モデル

      • サーバは情報や機能を提供し、クライアントは通信を実行しながらそれを利用する

    • 応用プロトコル

      • サーバ/クライアント間の要求・応答の手順とデータの形式

      • 各々の応用サービスごとに規定される

      • HTTP,SMTP,FTP,…

    クライアント

    サーバ

    (1)

    要求

    応用プロトコル

    (2)

    応答


    1718962

    プロキシ

    (2)

    クライアント

    (1)

    サーバ

    要求

    要求

    応答

    応答

    (4)

    (3)

    プロキシサーバ

    • クライアントとサーバの間の通信を中継するサーバ

    • サーキットレベルプロキシ

      • 単なるバイト列として要求と応答を中継 (SOCKS)

    • アプリケーションレベルプロキシ

      • 応用プロトコルに固有な、要求と応答の手順とデータの形式を解釈しながら中継


    1718962

    プロキシサーバの種類別得失

    • サーキットレベルプロキシ(SOCKS等)

      • 単なるバイト列として要求と応答を中継

      • 実装が容易、全ての応用プロトコルに共通に適用可

      • 中継以外の用途への発展性は乏しい

    • アプリケーションレベルプロキシ

      • 応用プロトコルに固有な要求と応答の手順とデータの形式を理解して中継

      • 実装が複雑(クライアントとサーバのサブセット機能×各プロトコル)

      • 理解している内容にしたがってきめ細かな制御が可能

      • ただ中継するだけでなく、手順やデータの変換、フィルタ、統合ができる

         ⇒ 多様な付加価値サービスの実現可能性

    • DeleGateは両者を実現。後者の可能性を追及


    1718962

    ファイアウォール用プロキシ

    • プロキシの一般的な用途

      • クライアントサイト側での利用

      • アクセス制御付き中継

      • コンテンツキャッシュ

      • 有害コンテンツ除去

    サーバ

    ファイアウォール

    クライアント

    プロキシサーバ

    インターネット


    1718962

    サーバ統合プロキシ

    • 複数のサーバを一つのサーバのように見せて提供する

    • サーバサイト側でのサーバ運用維持支援

      • 各部門では独自にローカルにサーバを運用

        • 内容の更新やログの管理が容易

      • 各サーバを組織の代表サーバに統合し提供

    組織

    サーバ

    プロキシ

    (統合サーバ)

    クライアント

    要求の書き換え・転送

    (プロトコル変換)

    (応答のキャッシュ)

    応答の書き換え・転送


    1718962

    プロキシ

    (2)

    クライアント

    (1)

    サーバ

    要求

    要求

    English

    応答

    応答

    (4)

    (3)

    日本語

    コンテンツ変換プロキシ

    • プロキシが中継するコンテンツの変換

    • 翻訳、通訳、圧縮、等、様々な応用

      • 変換機能を外付けするインターフェイスが必要

    Hi,

    どーも

    翻訳

    通訳


    Cfi common filter interface

    CFI:Common Filter Interface

    • プロキシに機能を外付けするインターフェイス

      • コンテンツ変換、コンテンツフィルタ、プロトコル変換

    • プロキシサーバ用CGI、のようなもの

      • 外付けフィルタプログラム+CFIスクリプト

    • 開発の背景・動機

      • DeleGateに付加価値を付けて商用利用する申し込み

      • 組み込みだとライセンス上の問題が生じる(国有財産…)

      • 独立なプログラム同士として連携するだけなら無問題

      • CGI的な機能をプロキシに導入するとどうなるかに興味


    Cgi common gateway interface

    動的コンテンツの提供

    外部プログラムによる、HTTPサーバの機能拡張

    インターフェイス仕様

    入力

    環境変数

    プログラム引数

    標準入力

    出力

    標準出力

    プログラム記述言語

    任意の言語

    適用プロトコル

    HTTP

    CGI:Common Gateway Interface

    ウェブサーバ

    ブラウザ

    HTTP

    静的コンテンツ

    CGI

    動的コンテンツ


    Cfi cgi

    付加価値サービスの提供

    外部プログラムによる、プロキシサーバの機能拡張

    インターフェイス仕様

    入力

    環境変数

    プログラム引数

    標準入力

    出力

    標準出力、標準エラー出力

    プログラム記述言語

    任意の言語

    適用プロトコル

    任意のプロトコル

    CFI-CGIとの対比

    サーバ

    HTTP

    SMTP

    FTP

    プロキシ

    (DeleGate)

    クライアント

    CFI

    付加価値サービス


    1718962

    CFIの使用法

    • CFIスクリプト

      • 適用フィルタの選択

      • ヘッダの加工

      • ボディの加工

    • フィルタの挿入位置

      • 要求フィルタ・応答フィルタ・双方向フィルタ

    #!cfi

    Content-Type: text/

    Filter: en2ja

    --

    Content-Type:image/gif

    Filter: gif2jpeg

    --

    DeleGate

    クライアント

    サーバ


    1718962

    CFIによる暗号化プロキシの実現

    • 任意のSSL非対応プロトコル、SSL非対応クライアント/サーバを、SSL対応に

    • SSL用フィルタは、CFIにより接続(OpenSSL使用)

    クライアント

    サーバ

    SSLフィルタ

    SSL

    SSL

    DeleGate


    1718962

    CFIの利点

    • 単純・普遍的なインターフェイス仕様

    • 任意の記述言語でフィルタを実装できる

    • 既存ソフトをフィルタとして再利用が容易

    • DeleGateを改変せず利用可・独立な頒布

    • 栄枯盛衰する基盤技術からの独立

      • 応用プロトコル

      • 記述言語


    1718962

    コンテンツ変換の応用実例

    • 日本語コード変換

      • JIS,Shift_JIS,EUC-JP,UTF-8

    • SSL暗号化中継

    • 英日翻訳中継

      • O社、S社、 農水省農業生物資源研究所*

    • 画像圧縮変換中継

      • H社

    • 大阪弁変換フィルタ*

    • 携帯端末用コンテンツ圧縮・分割フィルタ


  • Login
