  1. 网络技术培训之 ATM 原理

  2. ATM概述 • ATM技术的基本概念 • ATM协议栈 • ATM业务类型 • 流量控制和拥塞控制与算法 • IPOA协议和RFC1483 • ATM信令 • IMA协议 • ATM网络维护

  3. ATM概述 ATM的标准化组织 • ATM Forum • IETF • ITU-T

  4. ATM概述 ATM与传统交换方式比较-1 传统的交换方式： 电路交换（Circuit Switching） 浪费带宽 分组交换（Packet Switching） 系统延迟的不确定性

  5. ATM概述 ATM与传统交换方式比较-2 ATM（Asynchronous Transfer Mode）是一种以信元为单位的异步转移模式，异步意味着来自任一用户的信息信元流不必是周期性的。 ATM结合了电路交换和分组交换的优点，能在单一的主体网络中携带多种信息媒体，承载多种通信业务，并且能够保证Qos。

  6. ATM概述 交 换 技 术 固定比特率 可变比特率 简单 复杂 电路交换 多速率 电路交换 快速电路交换 快速分组 交换 帧中继 分组交换 ATM ATM与传统交换方式比较-3 • 转移模式: 综合了传输、复用、交叉连接和交换的技术 • ATM是快速分组交换技术、采用统计复用方式 一种结合了电路交换和分组交换的各自优点的技术 • ATM能传送所有类型的业务量(话音、数据、图像)

  7. ATM概述 ATM网与IP网的比较 • ATM网 • 面向连接，有N2问题 • 靠链路层选路，基于VPI/VCI或标记 • 有阻塞通知与信元丢失优先级指示 • 业务质量有保证，可保证实时业务 • 网络ATM化进程的重新定位 • IP网 • 无连接，无N2问题 • 基于网络层选路，基于IP地址 • 无业务量控制与阻塞控制 • 业务质量无保证

  8. ATM概述 • ATM技术的基本概念 • ATM协议栈 • ATM业务类型 • 流量控制和拥塞控制与算法 • IPOA协议和RFC1483 • ATM信令 • IMA协议 • ATM网络维护

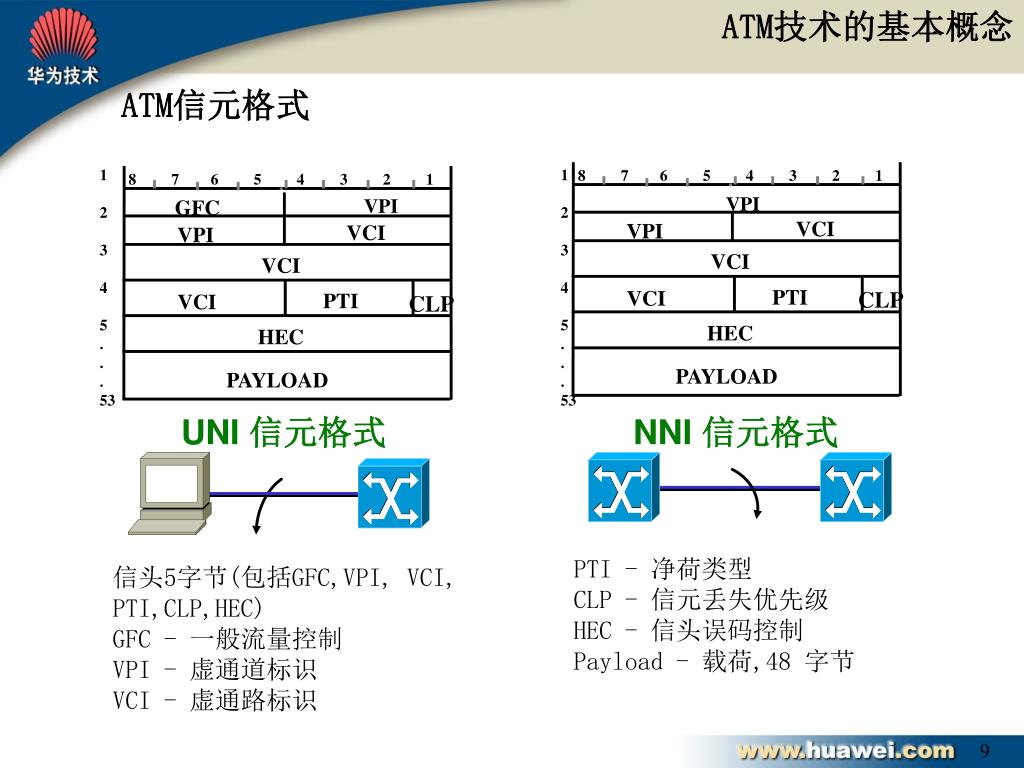

  9. ATM技术的基本概念 1 2 3 4 5 . . . 53 8 7 6 5 4 3 2 1 VPI GFC VCI VPI VCI 8 7 6 5 4 3 2 1 PTI VCI VPI CLP VCI VPI HEC VCI PAYLOAD PTI VCI CLP HEC PAYLOAD ATM信元格式 1 2 3 4 5 . . . 53 UNI 信元格式 NNI 信元格式 PTI - 净荷类型 CLP - 信元丢失优先级 HEC - 信头误码控制 Payload - 载荷,48 字节 信头5字节(包括GFC,VPI, VCI, PTI,CLP,HEC) GFC - 一般流量控制 VPI - 虚通道标识 VCI - 虚通路标识

  10. ATM技术的基本概念 ATM信元类型 空闲信元：VPI=0，VCI=0，PTI=0，CLP=1，用于速率适配 未赋值信元：VPI=0，VCI=0，PTI=任意值，CLP=0。 VP子层：VCI=3用于VP链路，VCI=4用于VP连接 OAM信元 VC子层：PTI=4用于VC链路，PTI=5用于VC连接 信元包括 元信令信元：VPI=任意值，VCI=1 信令信元 一般广播信元信令：VPI=任意值，VCI=2 点对点信令信元：VPI=任意值，VCI=5 用户信元

  11. ATM技术的基本概念 虚通道VP与虚通路VC 虚通路 (VC) ATM物理连接 虚通路连接(VCC) 虚通道(VP) E3 OC-3OC-12 虚通道 (VP) 虚通路 (VC) 虚通路(VC)ATM端节点之间的 逻辑通路 虚通路连接 (VCC)包括多条VP 虚通道 (VP)包括多条VC 连接标识 = VPI/VCI

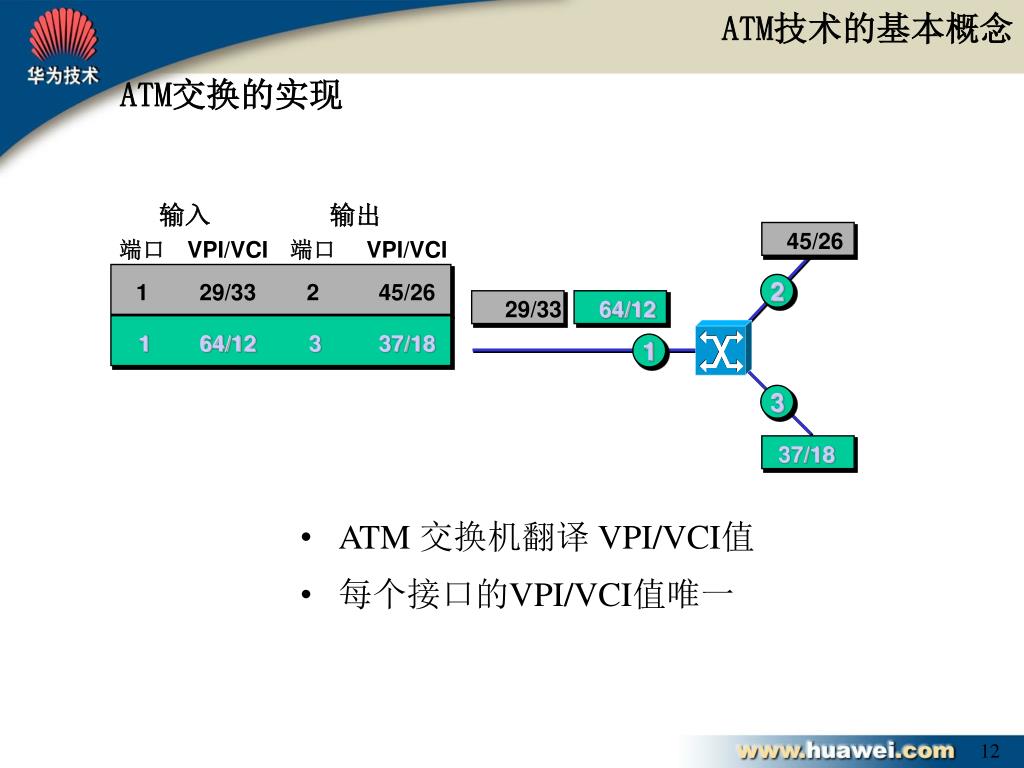

  12. ATM 交换机翻译 VPI/VCI值 每个接口的VPI/VCI值唯一 ATM技术的基本概念 2 1 3 ATM交换的实现 输入 输出 45/26 端口 VPI/VCI 端口 VPI/VCI 1 29/33 2 45/26 29/33 64/12 1 64/12 3 37/18 37/18

  13. ATM技术的基本概念 VC 交换 VCI 1 VCI 2 VCI 3 VCI 4 端口2 VPI 1 VPI 3 VPI 2 VP交换 VPI 2 端口1 VCI 1 VPI 1 VPI 3 VCI 2 VCI 1 VPI 4 VPI 5 VCI 2 端口3 VP交换和VC交换-1

  14. ATM技术的基本概念 虚通路连接 (VCC) 虚通道连接(VPC) UNI UNI NNI NNI VC交换 VP交换 VC交换 VPI = 1VCI = 1 VPI = 2VCI = 44 VPI = 26VCI = 44 VPI = 20VCI = 30 VP交换和VC交换-2 • 这种逐跳转发被称为信元转发

  15. ATM技术的基本概念 S2 1 S6 S2 S6 1 1 S1 S8 S1 S3 S5 S8 S3 S5 VC 2 2 S4 2 S7 S4 S7 • 面向连接：信元交换 • VC = S1, S4, S7, S8 • 数据沿着相同的连接按照顺序到达 • 时延比较固定、易控制 • 无连接：包路由 • 路径 1 = S1, S2, S6, S8 • 路径 2 = S1, S4, S7, S8 • 数据能够走不同的路径、不按照顺序到达 面向连接的特点

  16. ATM技术的基本概念 ATM是一种面向连接的技术 Setup Setup Setup Setup 无连接交换网络 面向连接ATM网络 无连接,逐段转发 数据报较长,不固定长度 网络服务质量无法保证 面向连接,一次呼叫,高速转发 信元53字节,固定长度 服务质量(Qos)保证

  17. ATM技术的基本概念 • ATM的统计复用

  18. ATM概述 • ATM技术的基本概念 • ATM协议栈 • ATM业务类型 • 流量控制和拥塞控制与算法 • IPOA协议和RFC1483 • ATM信令 • IMA协议 • ATM网络维护

  19. ATM协议栈 面管理 层管理 控制平面 用户平面 高层 高层 AAL SAAL ATM层 物理层 ATM协议参考模型 信令 信息

  20. ATM协议栈 ATM物理层 ATM 适配层 (AAL) 2个子层: • 传输汇聚 (TC) • Framing • HEC • 物理媒介(PM) • 物理媒介译码 ATM 层 物理层

  21. ATM协议栈 ATM层 ATM层功能 • 信元头的产生和提取； • 信元丢失优先级处理，处理CLP； • 载荷类型指示处理，通过PTI提取EFCI信息，区分F5 OAM信元，RM信元与用户信元 • 通用流量控制，GFC； • 信元接续标识处理，VPI/VCI值验证、识别、变换等处理，信元交换； • UPC/NPC算法等； • F4，F5 OAM功能。 ATM 适配层 (AAL) ATM 层 物理层

  22. ATM协议栈 ATM 交换 ATM 层 Port 1 Port VPI VCI PHY ATM 1 2 37 AAL ATM PHY UNI 2 1 51 Port 2 VPI 2VCI 37 PHY ATM NNI ATM 交换 ATM 层 Port 1 Port VPI VCI PHY ATM 1 1 51 2 3 39 VPI 3VCI 39 Port 2 AAL ATM PHY PHY ATM UNI ATM层完成信元交换

  23. ATM协议栈 ATM适配层 ATM 适配层 (AAL) 2个子层： • 汇聚子层 (CS) • 分段和重组 (SAR) ATM 层 物理层

  24. ATM协议栈 AAL S A R C S ATM适配层的功能 AAL = 流量参数 + QoS参数 + SAR • CS：分配不同的服务质量的业务以不同的流量类型 • SAR：信元 <-> 包

  25. ATM协议栈 ATM适配层等级

  26. ATM协议栈 ATM适配层-AAL1 • AAL1主要适用于信源和信宿间有严格定时关系且面向连接的CBR类业务； • CSI标识不同的应用，如时钟信号传递和结构化数据传递等； • SC放置每个信元的序号，用于检测信元丢失及误插入。 • CRC-3和奇偶校验位用来保证序号域中信元序号的正确传输；

  27. ATM协议栈 ATM适配层-AAL5 • AAL5用于信源和信宿间不要求时间同步的业务，以提供面向连接或非面向连接的数据传输，且传输速率可变； • CPCS-PDU载荷，用于承载CPCS用户信息，如SSCS-PDU； • PAD，0到47字节，用于将CPCS-PDU补充为48字节的整数倍； • CPCS-UU，用于透明装载CPCS用户到用户的信息； • 公共部分指示CPI，用于将CPCS尾调整到8字节，默认的编码为0，这一字段也可被用于消息类型功能； • LENGTH，长度，用于指示出按字节计算的CPCS-PDU载荷的长度，当被置为0时，它指示出异常终止功能；

  28. ATM协议栈 ATM适配层-AAL5 AAL5 SAR将CPCS-PDU分割成48字节的SAR-PDU，或根据ATM层提供的信息ATM-UU重组CPCS-PDU，因协议简单而被大量使用

  29. ATM概述 • ATM技术的基本概念 • ATM协议栈 • ATM业务类型 • 流量控制和拥塞控制与算法 • IPOA协议和RFC1483 • ATM信令 • IMA协议 • ATM网络维护

  30. ATM业务类型 ATM业务分类 • Constant bit rate CBR • Variable bit rate-real time VBR-RT • VBR-non real time VBR-NRT • Unspecified bit rate UBR • Available bit rate ABR

  31. ATM业务类型 ATM 流量参数 • 峰值信元率PCR：最大数据速率在不丢失数据的情况下一条连接能够传递的速率 • 可维持速率SCR：应用产生的平均信元速率 • 最大突发长度MBS：最大的信元突发长度 • 最小信元速率MCR：应用应付延迟的能力 • 信元抖动容限CDVT：信元间隔的上限

  32. ATM业务类型 ATM QoS参数 • 包括峰－峰信元时延抖动：peak-to-peak CDV • 最大信元传递时延Max CTD：信元从一个端点到另一个端点所需要的时间 • 信元丢失率CLR：可以接受的因网络拥塞而导致信元丢失比例

  33. ATM业务类型 业务类型与参数描述

  34. ATM业务类型 流量参数 QoS Tolerance PCR 低 高 峰值信元率 信元丢失 信元抖动 开销 5 字节头 实时视频和音频 1 字节 47 字节负荷 CBR业务类型

  35. ATM业务类型 分组音频和视频 流量参数 QoS PCR Tolerance 峰值信元率 LOW HIGH SCR 可维持信元率 MBS 信元丢失 最大突发长度 信元丢失(NRT) 信元丢失 (RT) 负荷 5 字节信元头 1-8字节 1-47 字节负荷 VBR业务类型

  36. ATM业务类型 公共广域网 流量参数 QoS Tolerance 低 高 没有质量保证 全凭上帝保佑 Cell 抖动 Cell 丢失 负荷 5 字节头 44 字节负荷 4 字节 UBR业务类型

  37. ATM业务类型 局域网互联 流量参数 QoS PCR Tolerance 峰值信元率 低 高 MCR 最小信元率 信元丢失 信元抖动 Overhead 5 ByteHeader • No celloverhead • Uses congestionfeedbackinstead 48 BytePayload ABR业务类型

  38. ATM概述 • ATM技术的基本概念 • ATM协议栈 • ATM业务类型 • 流量控制和拥塞控制与算法 • IPOA协议和RFC1483 • ATM信令 • IMA协议 • ATM网络维护

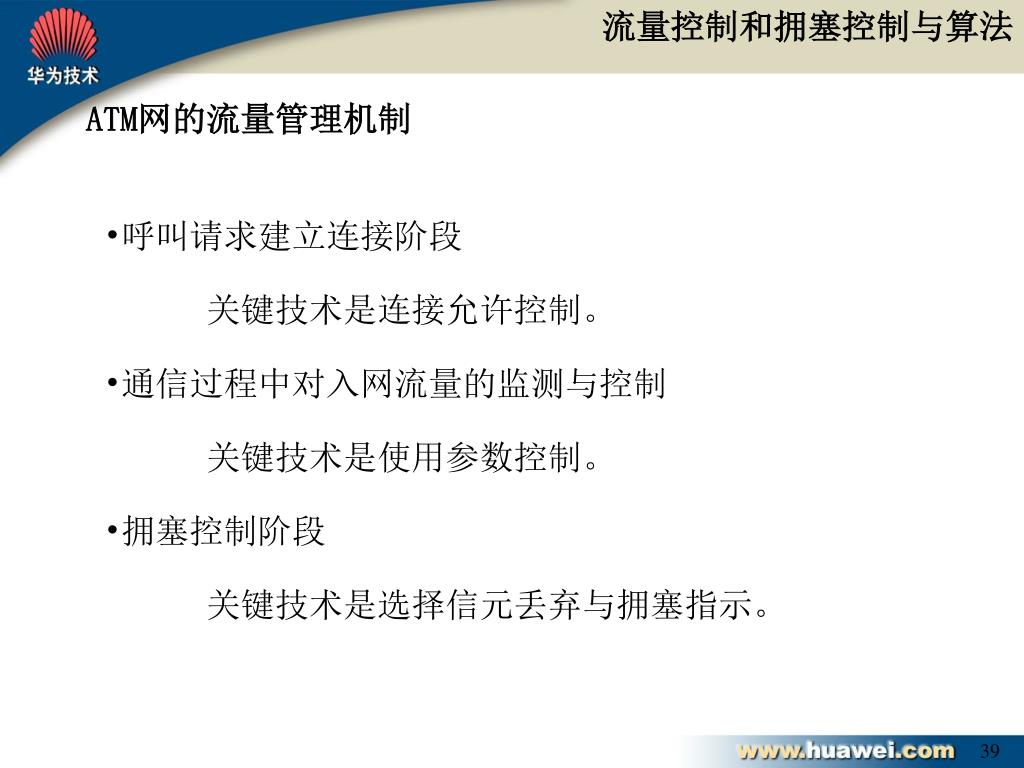

  39. 流量控制和拥塞控制与算法 ATM网的流量管理机制 • 呼叫请求建立连接阶段 • 关键技术是连接允许控制。 • 通信过程中对入网流量的监测与控制 • 关键技术是使用参数控制。 • 拥塞控制阶段 • 关键技术是选择信元丢弃与拥塞指示。

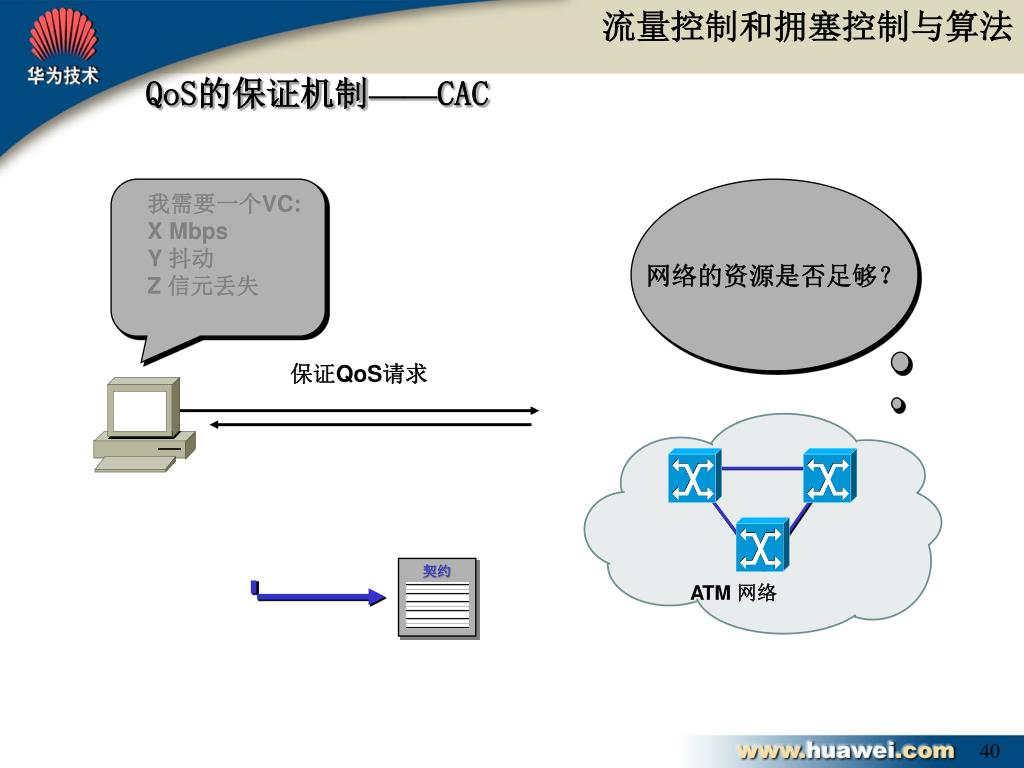

  40. 流量控制和拥塞控制与算法 QoS的保证机制——CAC 网络的资源是否足够？ 我需要一个VC: X Mbps Y 抖动 Z 信元丢失 保证QoS请求 契约 ATM 网络

  41. 流量控制和拥塞控制与算法 契约 你违反了 契约，应该任何处罚 你呢？ ?决定? 违约 应用 ATM 网络 QoS的保证机制——UPC

  42. 流量控制和拥塞控制与算法 UPC Marked 0 0 0 0 1 0 ?决定? D r o p • 通过 • 标记 CLP • 丢弃 • 算法：一般信元速率算法(GCRA) QoS的保证机制——UPC

  43. 流量控制和拥塞控制与算法 UPC 标记 0 0 0 0 1 0 丢 弃 3 2 QoS的保证机制——UPC （1）让信元通过：信元被UPC认为是守约的。 （2）将信元打标签：仅仅只对CLP=0的信元打标签，将CLP位改为1， 允许其通过。 （3）丢弃信元：信元违规，不能被继续向下传输。

  44. 流量控制和拥塞控制与算法 QoS的保证机制——EPD/PPD • 早期包丢弃（EPD）和部分包丢弃（PPD）。 • 1、当发送流量超过申请带宽的时候，UPC开始丢弃信元，PPD发挥作用，丢弃同一个AAL5包中的除去包尾的其余信元。 • 2、PPD功能并不能保证UPC不丢弃AAL5包的最后一个信元，因此会出现上一个包的最后一个信元被丢弃了，影响到下一个包，使两个包成为了一个坏包。 • 3、EPD功能在交换机发生拥塞的时候起作用，当拥塞发生的时候，交换机将按照包而不是信元来丢弃，但是EPD功能并不能区分哪些包是正常的包，哪些包是坏包，因此并不能选择性地丢弃坏包。

  45. 流量控制和拥塞控制与算法 我要遵守 契约，因此我 必须对我的流量 进行整形 前进, 多保重 Shaper 实际数据 整形过的数据 私网 公共ATM网络 • 在用户侧进行流量整形 • 改变流量特征 • 漏桶算法 QoS的保证机制——流量整形

  46. 流量控制和拥塞控制与算法 流量控制算法 • 通常采用漏桶算法GCRA（一般信元速率算法 Generic Cell Rate Algorithm ）。 • 我们假设一用户向网络申请一项业务所申请的最大网络带宽为PCR ，记T=1/PCR ，则T意味着用户每隔不小于T的时间向网络发送一个信元。

  47. 流量控制和拥塞控制与算法 信元到达交换机的时间—信元预期到达 后续的信元2在信元1到达T时间后准时到达，而且信元3预期在t2+T也就是t1+2T时刻到达（记初始时刻交换机在此时收到用户信元1为t1）。

  48. 流量控制和拥塞控制与算法 信元到达交换机的时间—信元迟到达 信元2迟到了，信元2本来预期在t1+T时刻到达，但它实际到达交换机的时刻t2>t1+T， 需要注意的是虽然信元2迟到了，但是信元3预期到达交换机的时间为t2+T ，并不是t1+2T 。

  49. 流量控制和拥塞控制与算法 信元到达交换机的时间—信元提早到达 用户端发送的速率大于所约定的PCR值，导致信元2到达交换机的时间早于所预期的t1+T ，虽然此时t2<t1+T， 但是t1+T-t2<=L

  50. 流量控制和拥塞控制与算法 信元到达交换机的时间—信元过早到达 用户的信元发送速率太大，导致信元2到达交换机太早，t1+T-t2>L ，交换机认为用户所发送过来的信元2违约。
